Endüktif ısıtma için TruHeat MF 7000 Serisi (G2) orta frekans jeneratörleri

.NEW

İndüksiyon

TRUMPF Hüttinger

TruHeat MF 7000 Serisi (G2)

Eşi benzeri olmayan kombinasyon

Kapat

En az yer ihtiyacı ile en yüksek performans

TruHeat MF 7000 (G2) Serisinin MF jeneratörleri, tam bir verimlilik harikasıdır. %90'ın üzerindeki enerji dönüşüm verimliliği ile son derece ekonomik bir işletme sağlayan sistem, çok geniş bir aralıkta ayarlanabilen güç ve çıkış frekansı sayesinde uygulama çeşitliliğini artırmaktadır. İster sertleştirme, tavlama, lehimleme, eritme ve dövme gibi klasik endüksiyon uygulamaları, isterseniz de epitaksi ve kristal büyütme gibi ileri teknoloji uygulamaları gerçekleştirecek olun, bu jeneratörler tüm beklentilerinizi karşılayacak!

Maksimum uygulama esnekliği

Geniş (0,5 kHz ile 200 kHz arası) frekans aralığı sayesinde tüm prosesler için mükemmel uyarlama.

Yüksek yoğunluk, düşük yer ihtiyacı

TruHeat MF 7000 Serisi (G2), piyasadaki en kompakt ölçülere sahip, yüksek performanslı MF jeneratördür.

En yüksek verimlilik, en düşük işletim masrafları

%90 üzerindeki verimlilik oranı, jeneratörlerin son derece ekonomik şekilde çalıştırılmasını garanti eder.

Modüler yapı, maksimum kullanılabilirlik

Tüm yapı grupları kolayca değiştirilebildiği için bakım ve onarım süreleri en aza iner.

Maksimum verimlilik ve proses güvenliği

MF çıkış değerlerinin hızlı ve hassas şekilde ayarlanabilmesi sayesinde dengeli proses yürütme.

Çok yönlü uygulamalar

TruHeat MF 7000 Serisi (G2) jeneratörler, çeşitli uygulamalar için üniversal olarak kullanılabilir ve hem klasik hem de ileri teknolojili prosesler için kullanıma uygundur. Bu ürün ailesi özellikle sertleştirme, kürleme, lehimleme, eritme ve dövme işlemlerinde kendini gösterir.

TruHeat MF 7000 Serisi (G2): Endüktif ısıtma için jeneratör

Epitaksi

LED üretimi gibi alanlarda, aynı malzemenin substratları üzerine tek kristalli katmanların uygulanmasıdır.

Kristal, Czochralski yöntemine göre büyütülür

Kristal büyütme

Örn. Czochralski yöntemine göre kroze çekim ile kristallerin yapay olarak üretilmesidir.

İptal

Ürünleri karşılaştır

Başlangıç ürünü Başlangıç ürününüz

1. Karşılaştırma modeli 2. Karşılaştırma modeli (opsiyonel)

Şimdi karşılaştır

TruHeat MF 7060 (G2)
TruHeat MF 7080 (G2)
TruHeat MF 7100 (G2)
TruHeat MF 7120 (G2)
TruHeat MF 7150 (G2)
TruHeat MF 7180 (G2)
TruHeat MF 7200 (G2)
TruHeat MF 7240 (G2)

	TruHeat MF 7060 (G2) Ürün karşılaştır	TruHeat MF 7080 (G2) Ürün karşılaştır	TruHeat MF 7100 (G2) Ürün karşılaştır	TruHeat MF 7120 (G2) Ürün karşılaştır	TruHeat MF 7150 (G2) Ürün karşılaştır	TruHeat MF 7180 (G2) Ürün karşılaştır	TruHeat MF 7200 (G2) Ürün karşılaştır	TruHeat MF 7240 (G2) Ürün karşılaştır
Çıkış
Nominal güç	60 kW	80 kW	100 kW	120 kW	150 kW	180 kW	200 kW	240 kW
Maksimum çıkış akımı	280 A eff	560 A eff	560 A eff	560 A eff	720 A eff	720 A eff	1120 A eff	1120 A eff
Maksimum çıkış gerilimi	1200 V eff	1200 V eff	1200 V eff	1200 V eff	1200 V eff	1200 V eff	1200 V eff	1200 V eff
Nominal işletim frekansı	0,5 kHz - 200 kHz	0,5 kHz - 200 kHz	0,5 kHz - 200 kHz	0,5 kHz - 200 kHz	0,5 kHz - 200 kHz	0,5 kHz - 200 kHz	0,5 kHz - 200 kHz	0,5 kHz - 200 kHz
Güç kablosu uzunluğu	10 m - 30 m	10 m - 30 m	10 m - 30 m	10 m - 30 m	10 m - 30 m	10 m - 30 m	10 m - 30 m	10 m - 30 m
Şebeke bağlantı verileri
Şebeke gerilimi	(±10%) 380 V - 480 V	(±10%) 380 V - 480 V	(±10%) 380 V - 480 V	(±10%) 380 V - 480 V	(±10%) 380 V - 480 V	(±10%) 380 V - 480 V	(±10%) 380 V - 480 V	(±10%) 400 V - 480 V
Şebeke frekansı	50 Hz - 60 Hz	50 Hz - 60 Hz	50 Hz - 60 Hz	50 Hz - 60 Hz	50 Hz - 60 Hz	50 Hz - 60 Hz	50 Hz - 60 Hz	50 Hz - 60 Hz
Şebeke giriş gücü	75 kVA	93 kVA	116 kVA	139 kVA	174 kVA	209 kVA	232 kVA	278 kVA
Güç faktörü	> 0,95	> 0,95	> 0,95	> 0,95	> 0,95	> 0,95	> 0,95	> 0,95
İletişim arabirimleri
Analog/dijital	Evet	Evet	- Evet	Evet	Evet	- Evet	Evet	- - Evet
RS 232 / RS 485	Evet	- Evet	Evet	- Evet	Evet	Evet	- - Evet	Evet
PROFIBUS	- Evet	Evet	- - Evet	Evet	- Evet	Evet	Evet	- - - Evet
Gövde
Ağırlık	510 kg	570 kg	570 kg	580 kg	630 kg	630 kg	630 kg	700 kg
Koruma sınıfı IP	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54
Soğutucu talepleri
Maks. su basıncı	6 bar	6 bar	6 bar	6 bar	6 bar	6 bar	6 bar	6 bar
Min. basınç farkı	2,2 bar	2,2 bar	2,2 bar	2,2 bar	2,2 bar	2,2 bar	2,5 bar	2,5 bar
Min. akış miktarı	14 l/dak	17 l/dak	17 l/dak	17 l/dak	20 l/dak	20 l/dak	27 l/dak	27 l/dak
Soğutma maddesi sıcaklığı	5 °C - 35 °C	5 °C - 35 °C	5 °C - 35 °C	5 °C - 35 °C	5 °C - 35 °C	5 °C - 35 °C	5 °C - 35 °C	5 °C - 35 °C
Dış çember
Ağırlık	20 kg	20 kg	20 kg	20 kg	20 kg	20 kg	20 kg	20 kg
Koruma sınıfı IP	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54
Genel
Toplam etki derecesi	91 %	91 %	91 %	91 %	91 %	91 %	91 %	91 %
Sertifikalar / Standartlar	CE Uyumluluk Beyanı	CE Uyumluluk Beyanı	CE Uyumluluk Beyanı	CE Uyumluluk Beyanı	CE Uyumluluk Beyanı	CE Uyumluluk Beyanı	CE Uyumluluk Beyanı	CE Uyumluluk Beyanı
Çevre şartları
Dış sıcaklık	5 °C - 40 °C	5 °C - 40 °C	5 °C - 40 °C	5 °C - 40 °C	5 °C - 40 °C	5 °C - 40 °C	5 °C - 40 °C	5 °C - 40 °C

Ürünleri karşılaştır Karşılaştırmayı sonlandır Karşılaştırmayı sonlandır	TruHeat MF 7060 (G2)	TruHeat MF 7080 (G2)	TruHeat MF 7100 (G2)	TruHeat MF 7120 (G2)	TruHeat MF 7150 (G2)	TruHeat MF 7180 (G2)	TruHeat MF 7200 (G2)	TruHeat MF 7240 (G2)
Çıkış
Nominal güç	60 kW	80 kW	100 kW	120 kW	150 kW	180 kW	200 kW	240 kW
Maksimum çıkış akımı	280 A eff	560 A eff	560 A eff	560 A eff	720 A eff	720 A eff	1120 A eff	1120 A eff
Maksimum çıkış gerilimi	1200 V eff	1200 V eff	1200 V eff	1200 V eff	1200 V eff	1200 V eff	1200 V eff	1200 V eff
Nominal işletim frekansı	0,5 kHz - 200 kHz	0,5 kHz - 200 kHz	0,5 kHz - 200 kHz	0,5 kHz - 200 kHz	0,5 kHz - 200 kHz	0,5 kHz - 200 kHz	0,5 kHz - 200 kHz	0,5 kHz - 200 kHz
Güç kablosu uzunluğu	10 m - 30 m	10 m - 30 m	10 m - 30 m	10 m - 30 m	10 m - 30 m	10 m - 30 m	10 m - 30 m	10 m - 30 m
Şebeke bağlantı verileri
Şebeke gerilimi	(±10%) 380 V - 480 V	(±10%) 380 V - 480 V	(±10%) 380 V - 480 V	(±10%) 380 V - 480 V	(±10%) 380 V - 480 V	(±10%) 380 V - 480 V	(±10%) 380 V - 480 V	(±10%) 400 V - 480 V
Şebeke frekansı	50 Hz - 60 Hz	50 Hz - 60 Hz	50 Hz - 60 Hz	50 Hz - 60 Hz	50 Hz - 60 Hz	50 Hz - 60 Hz	50 Hz - 60 Hz	50 Hz - 60 Hz
Şebeke giriş gücü	75 kVA	93 kVA	116 kVA	139 kVA	174 kVA	209 kVA	232 kVA	278 kVA
Güç faktörü	> 0,95	> 0,95	> 0,95	> 0,95	> 0,95	> 0,95	> 0,95	> 0,95
İletişim arabirimleri
Analog/dijital	Evet	Evet	- Evet	Evet	Evet	- Evet	Evet	- - Evet
RS 232 / RS 485	Evet	- Evet	Evet	- Evet	Evet	Evet	- - Evet	Evet
PROFIBUS	- Evet	Evet	- - Evet	Evet	- Evet	Evet	Evet	- - - Evet
Gövde
Ağırlık	510 kg	570 kg	570 kg	580 kg	630 kg	630 kg	630 kg	700 kg
Koruma sınıfı IP	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54
Soğutucu talepleri
Maks. su basıncı	6 bar	6 bar	6 bar	6 bar	6 bar	6 bar	6 bar	6 bar
Min. basınç farkı	2,2 bar	2,2 bar	2,2 bar	2,2 bar	2,2 bar	2,2 bar	2,5 bar	2,5 bar
Min. akış miktarı	14 l/dak	17 l/dak	17 l/dak	17 l/dak	20 l/dak	20 l/dak	27 l/dak	27 l/dak
Soğutma maddesi sıcaklığı	5 °C - 35 °C	5 °C - 35 °C	5 °C - 35 °C	5 °C - 35 °C	5 °C - 35 °C	5 °C - 35 °C	5 °C - 35 °C	5 °C - 35 °C
Dış çember
Ağırlık	20 kg	20 kg	20 kg	20 kg	20 kg	20 kg	20 kg	20 kg
Koruma sınıfı IP	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54
Genel
Toplam etki derecesi	91 %	91 %	91 %	91 %	91 %	91 %	91 %	91 %
Sertifikalar / Standartlar	CE Uyumluluk Beyanı	CE Uyumluluk Beyanı	CE Uyumluluk Beyanı	CE Uyumluluk Beyanı	CE Uyumluluk Beyanı	CE Uyumluluk Beyanı	CE Uyumluluk Beyanı	CE Uyumluluk Beyanı
Çevre şartları
Dış sıcaklık	5 °C - 40 °C	5 °C - 40 °C	5 °C - 40 °C	5 °C - 40 °C	5 °C - 40 °C	5 °C - 40 °C	5 °C - 40 °C	5 °C - 40 °C

PDF <1MB

Teknik veri sayfası

Tüm ürün çeşitlerinin teknik verilerini indirebilirsiniz.

TruHeat MF 7000 (G2) Serisi: Uygulamanız için ekonomik bir çözüm

Endüksiyon süreçleriniz için en ekonomik çözüm

%90'ın üzerinde enerji dönüşüm verimliliği sunan TruHeat MF 7000 Serisi jeneratörler, ikinci nesil ürünleriyle tasarruf ve maliyet rakamlarını oldukça ileri seviyelere taşımıştır. Yüksek performans değerlerinin aksine kompakt tasarımı, her üretim sistemine yerden tasarruflu şekilde entegre edilmesini sağlar. Frekans aralığının ve güç sahasının geniş olması, maksimum uygulama esnekliği ve kolay yük uyarlaması ile çalışılmasına olanak sağlar.

Elverişsiz koşullarda bile maksimum proses güvenliği ve kullanılabilirlik

Bakımı ve onarımı kolay olan modüler yapı şekli, jeneratörün maksimum kullanılabilirlik (Uptime) ile işletilmesini sağlar, gerekli olan pompa ve soğutma gücünün düşük olması sayesinde jeneratör zorlu üretim koşullarında da kullanılabilir.

MF çıkış değerlerinin hızlı ve hassas şekilde kontrol edilmesi ve ayarlanması, proses güvenliğini ve verimliliği yükseltir. Ayrıca devam eden bir prosesin daha düşük bir güçle sürdürülmesi de mümkündür.

Farklı opsiyonların mevcut olması, MF jeneratörün ilgili uygulamaya en uygun şekilde uyarlanabilmesine olanak sağlar.

Otomatik soğutma suyu miktar ayarı

Entegre otomatik soğutma suyu miktar ayarı ile akıllı soğutma konsepti.

Aktif nem giderme

Aktif nem giderme (sadece soğutma suyu miktar ayarı ile bağlantılı olarak).

İlave Profinet ve EtherCAT arabirimleri

Standart donanımda var olan PROFIBUS arabirimlerinin ve AD arabiriminin yanı sıra, TruHeat MF 7000 (G2) Serisi jeneratörlere Profinet ve EtherCAT arabirimleri de eklenerek genişletme yapılabilir.

Kullanıcı dostu TruControl Power yazılımı

TruControl Power kumanda yazılımı

Windows tabanlı TruControl Power yazılımı sayesinde, jeneratörü dizüstü veya masaüstü bilgisayarınızdan konforlu bir şekilde kumanda edebilir, yapılandırabilir ve denetleyebilirsiniz. En önemli fonksiyonlar: Müşteriye özel parametre setlerinin girilmesi ve kaydedilmesi, proses parametrelerinin yazılım osiloskobu aracılığıyla grafiksel olarak gösterilmesi, hızlı hata arama için ilgili verilerin kaydedilebilmesi.

Farklı sistem bileşenlerinin seçilmesi, MF jeneratörün mevcut uygulama koşullarına optimum şekilde uyarlanmasına olanak sağlar.

Sofistike endüktör tasarımı sayesinde en iyi proses sonuçları

Endüktörler

Endüktör geometrisi, ilgili ısınma prosesine özel olarak uyarlanır (halka, hat veya şekilli endüktör).

En küçük geometrilerde bile verimli ısınma prosesi için koaksiyal transformatör

Koaksiyal (eş eksenli) transformatörler

Koaksiyal transformatörler, jeneratör ile endüktör arasında optimum güç uyarlamasının yapılmasını sağlar. 6:1, 9:1 ve 12:1 aktarım oranları ile temin edilebilir.

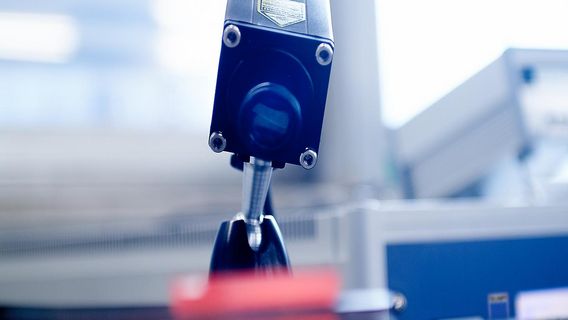

Farklı yüzeylerde temassız sıcaklık ölçümü için pirometre

Pirometre ve program regülatörü

Pirometreler, 2000 °C seviyesine kadar olan yüzeylerde temassız sıcaklık ölçümü için kullanılır. Sisteme bağlanmış bir program regülatörü, sıcaklık profillerinin noktasal hassasiyetle takip edilmesine olanak sağlar.

Soğutucu motorlar

Soğutucu motorlar, proses ısılarının güvenilir şekilde yok edilmesi için kullanılır. Farklı güç sahaları için çeşitli modeller mevcuttur.

Ülkeye göre bu ürün yelpazesinde ve bu bilgilerde farklılıklar mevcut olabilir. Teknik, donanım, fiyat ve aksesuar seçeneklerinde değişiklik yapma hakkı saklıdır. Ürünün ülkenizde mevcut olup olmadığını öğrenmek için lütfen irtibat yetkiliniz ile yerinde görüşün.
