TruMatic 6000, dayanıklı üniversal makina
TruMatic 6000, dayanıklı üniversal makina
Punch-Lazer kombine makinalar

TruMatic 6000

Dayanıklı üniversal makina

TruMatic 6000, zımbalama ve lazerle işleme
TruMatic 6000, zımbalama ve lazerle işleme
Punch-Lazer kombine makinalar

TruMatic 6000

Zımbalama ve lazerle işleme çalışmalarının avantajlarını bir araya getirir

    - / -
    • Genel bakış
    • Uygulamalar
    • Teknik veriler
    • Donanım
    • Yazılım
    • Takımlar
    • Otomasyon
    • Daha fazla Daha az
    Dayanıklı üniversal makina

    TruMatic 6000 ile, üstün lazer ve zımbalama teknolojisiyle donatılmış olan çok yönlü bir makinaya sahip olursunuz. Zımbalama kafasının ve lazerin güçlü performansı, üstün kalite ve yüksek verimlilik ile çalışılmasını, sofistike lazer konsepti ve üniversal soğutma arabirimi ile mükemmel bir enerji dengesinin elde edilmesini sağlar. Kolay kullanım konsepti sayesinde 8 mm'ye kadar olan parçaları son derece hızlı ve basit bir şekilde üretebilir ve akıllı yazılım fonksiyonları sayesinde üstün bir işleme güvenliği sağlayabilirsiniz.

    En iyi kenar kalitesi

    CO2 lazer TruFlow, üstün ışın kalitesiyle mükemmel kenar kalitesi elde edilmesini garanti eder.

    Çiziksiz işleme

    İndirilebilir dişi takımlar, zımbalama ve yeniden form verme çalışmalarının çiziksiz şekilde gerçekleştirilmesine olanak sağlar.

    Daha fazla bilgi al
    Akıllı otomasyon

    SheetMaster ile parçaları işleme güvenliğini tehlikeye atmadan otomatik olarak yükleyebilir, boşaltabilir ve ayırabilirsiniz.

    Daha fazla bilgi al
    İki kat esnek - TruMatic 6000 makinayı tüm zımbalama ve lazer çalışmalarınızda kullanabilirsiniz
    SheetMaster ve takım değiştirici
    Akıllı fonksiyonlar, makinanın işleme güvenliğini yükseltir
    TruMatic 6000, tek kesme kafası stratejisi
    Tüm malzemeler için tek bir kesme kafası

    Işın kılavuzu sayesinde TruMatic 6000 ile her türden ve her kalınlıktaki malzemeyi aynı kesme kafası ile işleyebilirsiniz. Kafa değişikliğine gerek olmaması, hazırlık sürelerini de kısaltır.

    TruMatic 6000, dayanıklı üniversal makina
    Komple parça işleme - gereksiz ilave çalışma adımları

    Elektrohidrolik zımbalama kafası, parçalarınızı komple işler ve sonrasındaki çalışma adımlarının gerçekleştirilmesine gerek bırakmaz.

    TruMatic 6000, küçük parça kaydırağı
    Güvenli boşaltma

    Sensörler ile emniyete alınmış zımbalama kapakları ve arka kapaklar sayesinde, parçaları işleme güvenliğini tehlikeye atmadan boşaltabilirsiniz.

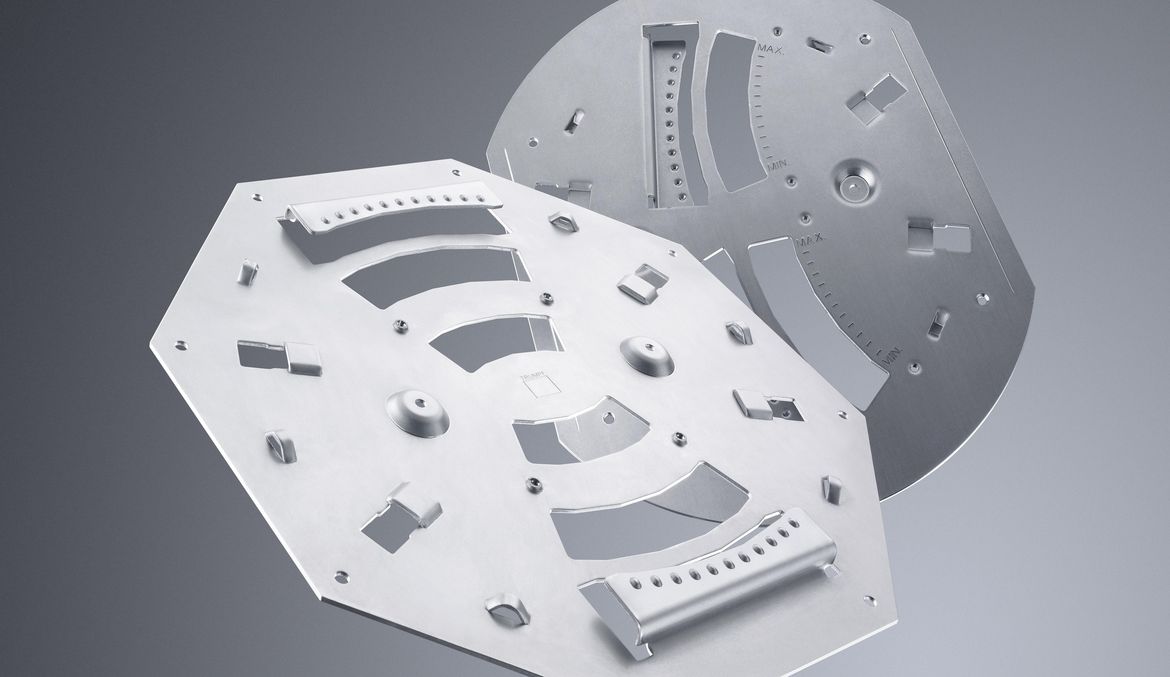

    TruMatic 6000, petek bileşen

    Esnek yeniden form verme

    Yüksek kaliteli dış konturlar ve tel işi iç konturlar: Dar lazer kafalı TruMatic sayesinde, çok yakında olan ve hatta yerleşmiş durumdaki yeni formları kesebilirsiniz. Alışılmışın dışında konturları da işleme güvenliğini tehlikeye atmadan kolayca gerçekleştirebilirsiniz.

    Bu bileşende şu takımlar kullanılmıştır: Çanak takımı, vida dişi açma takımı, diş şekillendirme takımı, kabartma takımı - Sembol (sacın alt tarafı), köprüleme takımı, Ölçü 5 MultiBend ve Ölçü 5 konumlama takımı.

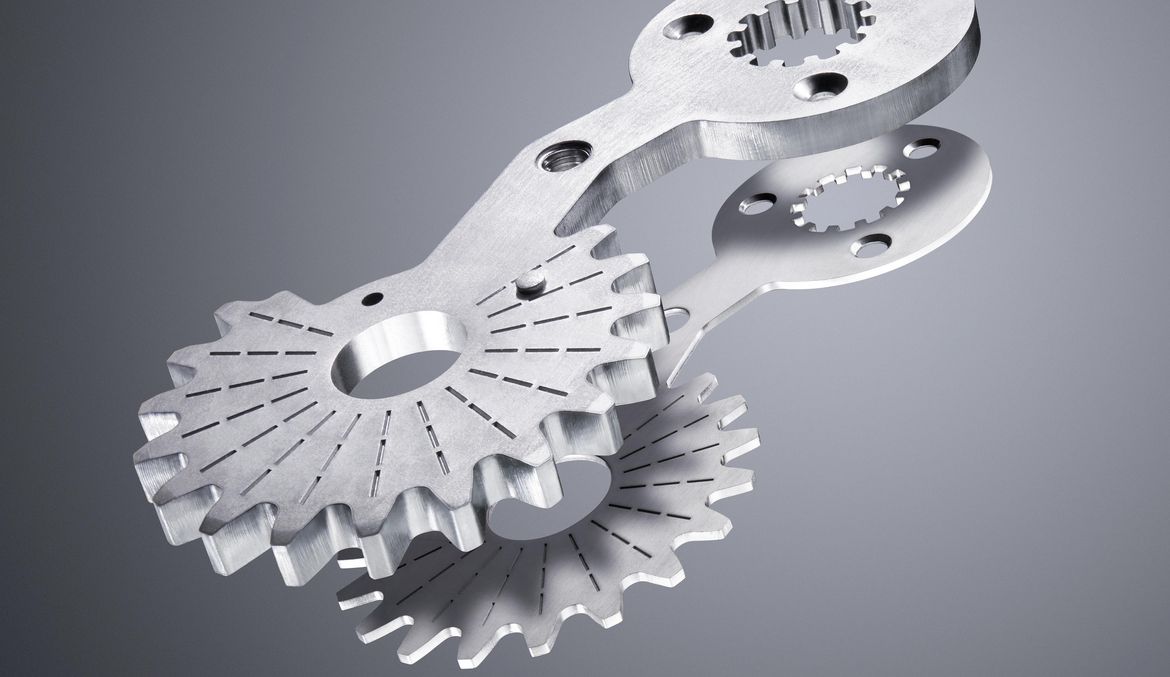

    TruMatic 6000, bileşen esnekliği

    Yüksek kontur esnekliği

    Diş açma, kesme ve kaynak için konumlama da dahil olmak üzere, 8 mm'ye kadar olan sacları yüksek bir kontur esnekliği ile işleyebilirsiniz.

    Bu bileşende şu takımlar kullanılmıştır: Kabartma takımı, kesim şekil verme takımı, vida dişi açma takımı, merkez nipel takımı, özel zımbalama takımı.

    TruMatic 6000, makina mühendisliğinde bileşen komponentleri

    Etkileyici takım çeşitliliği

    Silindir teknolojisi ve diş açma opsiyonları ile, karmaşık komponentler üretme olanağına da sahip olursunuz.

    Bu parçada kullanılan takımlar: Vida dişi açma takımı, dikdörtgen çökertme takımı, yuvarlak çökertme takımı ve özel bastırma takımı.

    TruMatic 6000 orta format
    TruMatic 6000 büyük format
    Ölçüler
    Genişlik 8000 mm 1 8335 mm 1
    Derinlik 7636 mm 1 8411 mm 1
    Yükseklik 2150 mm 1 2150 mm 1
    Maks. strok hızı
    Zımbalama (E = 1 mm) 1000 1/dak 917 1/dak
    Markalama 2800 1/dak 2800 1/dak
    Çalışma bölümü
    Zımbalama işletimi X ekseni 2500 mm 3050 mm
    Zımbalama işletimi Y aksı 1250 mm 1550 mm
    Lazer işletimi X ekseni 2500 mm 3050 mm
    Y ekseni lazer işletimi 1250 mm 1550 mm
    Kombine işletim X ekseni 2500 mm 2500 mm
    Y ekseni kombine işletme 1250 mm 1550 mm
    Maks. sac kalınlığı 8 mm 8 mm
    Maks. iş parçası ağırlığı 150 kg 230 kg
    Maks. zımbalama kuvveti 180 kN 180 kN
    Takımlar
    MultiTool takım değiştirme süresi 0,3 sec 0,3 sec
    Takım / sıkıştırma tertibatı sayısı 23 Adet / 2 Adet 22 Adet / 3 Adet
    Lazere özel veriler - TruFlow 2000
    Maks. lazer gücü 2000 W 2000 W
    Maks. sac kalınlığı, yumuşak çelik 8 mm 8 mm
    Maks. sac kalınlığı, alüminyum 3 mm 3 mm
    Maks. sac kalınlığı, paslanmaz çelik 4 mm 4 mm
    Lazere özel veriler - TruFlow 2700
    Maks. lazer gücü 2700 W 2700 W
    Maks. sac kalınlığı, yumuşak çelik 8 mm 8 mm
    Maks. sac kalınlığı, alüminyum 4 mm 4 mm
    Maks. sac kalınlığı, paslanmaz çelik 6 mm 6 mm
    Lazere özel veriler - TruFlow 3200
    Maks. lazer gücü 3200 W 3200 W
    Maks. sac kalınlığı, yumuşak çelik 8 mm 8 mm
    Maks. sac kalınlığı, paslanmaz çelik 8 mm 8 mm
    Maks. sac kalınlığı, alüminyum 4 mm 4 mm
    Parça çıkartma
    Zımba küçük parça kaydırağı maks. parça boyutu 500 mm x 500 mm 500 mm x 500 mm
    Azami parça ebadı - Sabit kızak Zımbalama (sürgülü tabla ile) 80 mm x 50 mm 80 mm x 50 mm
    Lazer küçük parça kaydırağı maks. parça boyutu 500 mm x 500 mm 500 mm x 500 mm
    Tüketim değerleri
    Üretimde ortalama enerji tüketimi - TruFlow 2000 19 kW 19 kW
    Üretimde ortalama enerji tüketimi - TruFlow 2700 21,5 kW 21,5 kW
    Üretimde ortalama enerji tüketimi - TruFlow 3200 23 kW 23 kW
    Otomatik kapatma etkin - TruFlow 2000 0,7 kW 0,7 kW
    Otomatik kapatma etkin - TruFlow 2700 0,7 kW 0,7 kW
    Otomatik kapatma etkin - TruFlow 3200 0,7 kW 0,7 kW
    PDF <1MB
    Teknik veri sayfası

    Tüm ürün çeşitlerinin teknik verilerini indirebilirsiniz.

    TruMatic 6000, sahip olduğu üstün ışın kalitesi, yüksek kontur hassasiyeti ve optimum kesme kalitesi özellikleri ile filigran konturlarda bile kendini gösterir. Başarısı kanıtlanmış fonksiyonlar ile aynı zamanda, malzeme kullanımına da yeni standartlar getirir.

    Kalite

    TruMatic 6000, indirilebilir dişi takım
    İndirilebilir dişi takım

    İndirilebilir dişi takımlar, zımbalama ve yeniden form verme çalışmalarının çiziksiz şekilde gerçekleştirilmesine olanak sağlar. Konumlandırma yaparken isterseniz dişi takımı indirebilir ve böylece hem zımbalama sırasında hem de yeniden form vermede kullanılan dişi takımlar yüksekteyken sac plakanın dişi takıma temas etmesini önleyebilirsiniz. Aşağıya doğru verilen yeni formlarda, birbirine dolanma tehlikesi de ortadan kalkar.

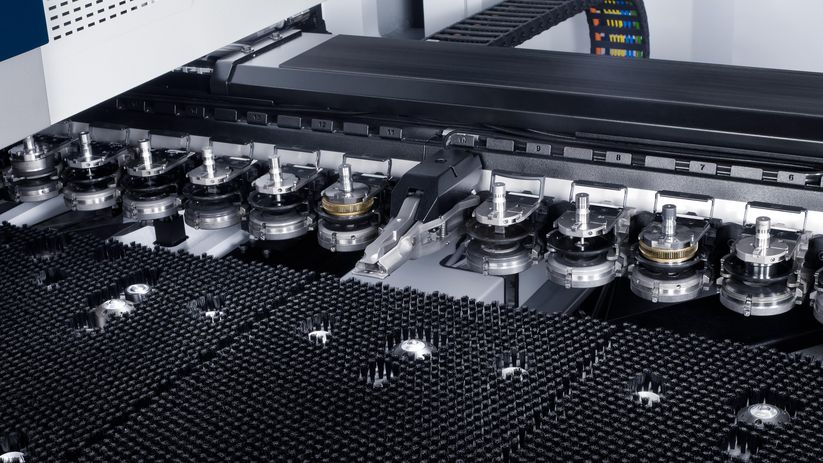

    TruMatic 6000, fırça tablası
    Bilyalı tabla ve fırça tablası

    Alt tarafında çizik olmaması gereken hassas malzemeler için, indirilebilir dişi takım ile birlikte fırça tablaları kullanın. Daha sonra boyanacak parçalar, pratik bilyalı tabla üzerinde de işlenebilir.

    İşleme güvenliği

    Akıllı fonksiyonlar: Smart Load

    Smart Load, sacın makinanın üzerinde hizalanması sırasında sizi destekler. Sac optimal şekilde kavranmazsa, sıkıştırma tertibatındaki sensör bu durumu algılar. Böyle bir durumda, makina tablası sac plaka ile birlikte ilerler.

    Akıllı fonksiyonlar: Smart Unload

    Boşaltım sırasında, hazır parçalardan biri küçük parça kaydırağının beklemediği şekilde düşerse, bu durum bir sensör tarafından algılanır ve parça makina tarafından kaldırılır - parçanız kurtulur ve güvenli şekilde makinadan boşaltımı gerçekleştirilir.

    Akıllı fonksiyonlar: Smart Punch Monitoring

    Takım değiştirme işleminden önce, Smart Punch Monitoring fonksiyonu sacda gerçekten bir delik açılıp açılmadığını kontrol eder. Böylece makina olası bir zımba kırılmasını erkenden algılar ve bu bilgiyi operatöre iletir. Böylece özellikle gece ve hafta sonu vardiyalarında ıskartaların oluşmasını önlemiş olursunuz.

    Ekonomik kullanım

    Entegre hizalama

    Sacların zımbalanması sırasında, zımbalama işlemi nedeniyle iş parçasında bastırma ve çekme gerilimleri oluşabilir ve bunun sonucunda da sacda deformasyonlar görülebilir. Makinadaki entegre hizalama fonksiyonu ve bunun için kullanılan takım, ortaya çıkabilecek düzensizliklerin henüz zımbalama işlemi devam ederken dengelenmesine olanak sağlar.

    Esneklik

    Mobile Control App

    TRUMPF tarafından sunulan ve standart kumanda panelinin arayüzünü tabletinizin dokunmatik ekranına aktaran MobileControl App uygulaması ile makinalarınızı son derece kolay ve esnek bir şekilde kumanda edebilir ve denetleyebilirsiniz. Böylece, makinanızı denetlemek ve kumanda etmek için sabit kumanda paneline ek olarak başka bir seçeneğe daha sahip olursunuz.

    Büyük formatlı işleme

    Makina büyük ve orta formatta temin edilebilir. Büyük formatta, parçaların 3050 x 1550 mm kadar bir çalışma alanında işlenmesine olanak sağlanır. Böylece büyük parçaların da işlenmesi ve daha fazla parça geometrisinin elde edilmesi mümkün olur.

    TruTops Boost

    Lazerli makinalarınızı, zımbalı makinalarınızı ve kombine zımbalı-lazerli makinalarınızı, hepsi bir arada özellikli, 3 boyutlu akıllı TruTops Boost çözümünüz ile yapılandırın ve programlayın. Birçok işlemi otomatik hale getirerek, zaman kaybı yaşadığınız rutin işlerden tasarruf etme olanağına sahip olun ve ortak kutu havuzu sayesinde zaman ve malzeme tasarrufu sağlayın. Ayrıca tüm üretim siparişlerine ve siparişlere yönelik çalışmalara da her zaman bir genel bakış elde edin.

    Yazılım

    Kapsamlı TruTops yazılım protföyü, komple üretim sürecinde size destek sunar. Müşteri siparişlerinin yönetiminden satın alma süreçlerine ve tamamlanmış ürünün müşteriye teslim edilmesine kadar idari süreçlerinizi kolaylıkla kontrol edebilirsiniz. Makina kumanda sistemine doğrudan bağlanarak iş durumlarınızı her zaman görebilirsiniz.

    Silindir basamaklama takımı

    Silindir basamaklama takımı ile sacda istediğiniz uzunluklarda düz ve kavisli basamaklar oluşturabilirsiniz. İşleme hızı son derece yüksektir.

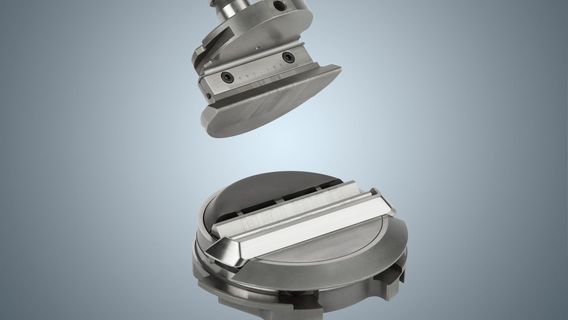

    MultiBend Extended

    MultiBend Extended ile tek bir strokta farklı bükme uzunlukları ve yükseklikleri oluşturabilirsiniz. Parçaları 90°'ye ve 90 mm uzunluğa kadar doğrudan makinanızda bükebilirsiniz.

    Ausstoß MultiTool
    Çıkartma için MultiTool

    Microjoint bağlantıları güvenli şekilde ayırabilirsiniz. Kalan parçalar, dişi takımdan talaş haznesine güvenli şekilde ulaştırılır.

    Zımbalama takımlarına genel bakış

    TRUMPF dünya piyasalarında en geniş zımbalama takımı yelpazesine sahiptir. Her zımbalama ve şekil verme çalışması için uygun çözümü bulabilirsiniz.

    TruMatic 6000 makinanızda yapacağınız otomasyonlar ile, makinanızı daha yüksek kapasite ile kullanabilir ve otomatik çok vardiyalı işletimde daha yüksek bir işleme güvenliği sağlayabilirsiniz. Modüler konsept sayesinde ayrıca esnek bir yapıya da sahip olursunuz.

    SheetMaster

    Yükleme + boşaltma + ayırma

    SheetMaster, üretimi tamamlanmış hazır parçalarınızın işleme güvenliğini tehlikeye sokmadan hızlı şekilde yüklenmesine, boşaltılmasına, yığınlanmasına ve ayrılmasına olanak sağlar.

    SortMaster Box

    Ayırma

    SortMaster Box, zımbalama veya lazer kapağı nedeniyle dışarı çıkmış olabilecek küçük parçaların otomatik olarak ayrılması için kullanılır.

    GripMaster

    İmha

    GripMaster, kalan iskelet işlemlerinin konforlu şekilde gerçekleştirilmesine olanak sağlar. Kalan iskeleti ve kalan şeritleri otomatik olarak alır ve bunları yüksekliği ayarlanabilir bir kesim masasının üzerine yığar.

    ToolMaster, esnek takım sistemi

    Takım işleme

    ToolMaster, otomatik olarak makinanızın doğrusal magazininde konumlandırılacak 40 ile 70 arasında takım için ilave yer sunar. Böylece, çok sayıda takım değişikliğinin olduğu karmaşık siparişlerin üretimini de otomatik olarak ve hızlı bir şekilde gerçekleştirebilirsiniz.

    Ülkeye göre bu ürün yelpazesinde ve bu bilgilerde farklılıklar mevcut olabilir. Teknik, donanım, fiyat ve aksesuar seçeneklerinde değişiklik yapma hakkı saklıdır. Ürünün ülkenizde mevcut olup olmadığını öğrenmek için lütfen irtibat yetkiliniz ile yerinde görüşün.

    Dipnotlar
    • Ölçüler yaklaşıktır, kurma planında adı geçen ölçüler geçerlidir.
