全能型高效机床

TruBend 5000 系列是 TRUMPF 是全球最畅销的折弯机。从编程到装备再到实际弯折,为您提供无与伦比的生产效率。下模移动机构和 6 轴后挡料等创新特征赋予您充分的应用自由。操作简便又直观的革命性控制理念等诸多创新以及 MagicShoe 等新型工效学解决方案让操作人员工作更方便。

静音又快速

按需伺服驱动装置可高效、快速又静音地工作。

角度测量系统

使用 ACB 角度测量系统从第一个零件起就进展顺利。

方便使用又符合人体工程学

大量装备选项使得工作起来更便捷、安全和高效。

轻松控制

使用 Touchpoint TruBend 像在平板电脑上一样简便直观地操作。

自动换模

由自动换模机 ToolMaster 接管所有装备操作。

归功于 6 轴后挡料的灵活性

6 轴后挡料赋予您充分的应用自由。

TruBend 5000 系列的亮点
若使用 MagicShoe,则通过简单的脚部动作即可触发一次冲程
ACB wireless 和 ACB Laser 角度测量系统
按需伺服驱动
TCB – 控制板材厚度折弯
- / -
TruBend 5000 系列,按需伺服驱动
能效

按需伺服驱动装置不仅具有高能效,还能以 220 mm/s 的速度极其快速地工作。

TruBend 5000 系列,下模移动机构
下模移动机构

下模移动机构允许高效完成特殊应用,如压平。

选配照明装置
带 LED 的选配照明装置

附加 LED 确保最佳照明,还能避免烦扰操作员的散热。

TruBend 5000 系列,复杂的薄板件

Die TruBend Serie 5000 biegt auch komplexe Dünnblechteile mit hoher Winkelgenauigkeit.

TruBend 5000 系列也能以高角度精度折弯复杂的薄板件。

TruBend 5000 系列,厚板件

即使面对厚板件,TruBend 5000 系列也能以高角度精度工作。

即使面对厚板件,TruBend 系列也能以高角度精度工作。

TruBend 5000 系列,长型材

Die TruBend Serie 5000 biegt selbst lange Profile gerade und ebenfalls mit hoher Wingelgenauigkeit.

即便是长直型材,TruBend 5000 系列也能以高角度精度折弯。

- / -
冲压力 850 kN 1300 kN 1700 kN 2300 kN 3200 kN
折弯长度 2210 mm 3230 mm 3230 mm 3230 mm 4420 mm
较大规格时的折弯长度(可选) 2720 mm - 4250 mm 4250 mm -
立柱间距 1750 mm 2690 mm 2690 mm 2690 mm 3680 mm
有效安装高度 385 mm 385 mm 615 mm 615 mm 615 mm
较大规格时的有效安装高度(选项) 615 mm 615 mm - - -
伸距 420 mm 420 mm 420 mm 420 mm 420 mm
操作界面 Touchpoint TruBend Touchpoint TruBend Touchpoint TruBend Touchpoint TruBend Touchpoint TruBend
最大工作速度 25 mm/s 25 mm/s 25 mm/s 25 mm/s 25 mm/s
快进速度 220 mm/s 220 mm/s 220 mm/s 220 mm/s 220 mm/s
尺寸
长度 3020 mm 3980 mm 3980 mm 4150 mm 5180 mm
宽度 1800 mm 1800 mm 1900 mm 2055 mm 2055 mm
高度 2375 mm 2375 mm 3000 mm 3200 mm 3200 mm
PDF <1MB
技术数据页

所有产品款型的技术数据以供下载。

众多功能让使用 TruBend 5000 系列工作更加安全、简单、多产和符合人体工程学。

Präzision

TruBend Serie 8000, Winkelmesssystem ACB wireless

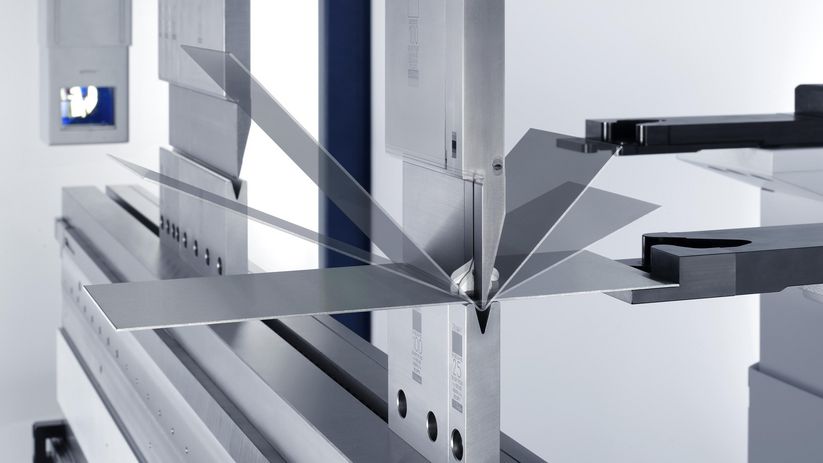

Winkelmesssystem ACB Wireless

Das bedienerfreundliche ACB (Automatically Controlled Bending) Wireless misst und korrigiert Winkel mithilfe von Tastscheiben, die im Oberwerkzeug integriert sind. Das System erkennt die Position der Sensoren automatisch, die Kommunikation zwischen Werkzeug und Steuerung erfolgt kabellos.

Winkelmesssystem ACB Laser
Winkelmesssystem ACB Laser

Mit ACB Laser nutzen Sie ein berührungsloses, optisches System zur Winkelmessung. Ein Laser projiziert eine Linie auf das Blech und eine Kamera detektiert den Winkel. Dafür werden zwei Messeinheiten automatisch an die richtige Stelle gefahren.

TruBend Serie 5000, Biegehilfe
Biegehilfen

Wertvolle Hilfestellung leistet die praktische Biegehilfe für Winkel bis zu 30°, inklusive automatischer Höhenverstellung. Sie unterstützt insbesondere beim Biegen schwerer oder großflächiger Teile. Diese liegen wahlweise auf Kunststoff, Bürsten oder Rollen auf.

Thickness Controlled Bending (TCB)

Schwankungen in Blechdicken sind ab sofort kein Problem mehr: Sensoren in der Maschine erkennen die Dicke des Blechs, die Eintauchtiefe passt sich daraufhin automatisch an.

Ergonomie

MagicShoe

TRUMPF präsentiert die ergonomische Alternative zum mechanischen Fußschalter. Der MagicShoe enthält intelligente Sensorik, die bereits durch eine einfache Fußbewegung den Hub auslöst – egal, wo der Nutzer vor der Maschine steht.

Kabelloser Fußschalter

Extrem praktisch und einfach in der Handhabung: Der TÜV-geprüfte kabellose Fußschalter bietet mehr Bewegungsfreiheit und eliminiert die Stolpergefahr für den Bediener – dabei kommt die bewährte Funkverbindung des MagicShoe zum Einsatz.

TruBend Serie 5000, zusätzlicher Bildschirm
Zusätzlicher Bildschirm

Programmieren Sie hauptzeitparallel und fertigen Sie papierlos: Der zusätzliche Bildschirm an der Maschinensteuerung zeigt Ihnen neben den notwendigen Masken und Zeichnungen für die Programmierung und Produktion noch weitere Informationen an. So können Sie z. B. gleichzeitig per Werkstattprogrammierung programmieren und produzieren.

Part Indicator

Vereinfachen Sie den Einlegevorgang für den Bediener und reduzieren Sie gleichzeitig Ausschuss: Die kameragestützte Lösung Part Indicator zeigt dem Maschinenbediener am Bildschirm der Maschinensteuerung an, wie er das Biegeteil einlegen muss.

Materialhandling und Effizienz

Central Link

Mit Central Link, der Industrie 4.0 Schnittstelle für TRUMPF Maschinen, vernetzen Sie Ihre Fertigung einfach und sicher. Über die Schnittstelle können Sie Dienste aus der TruConnect Lösungswelt nutzen. Auch Ihre lokalen Systeme, zum Beispiel ein ERP, lassen sich leicht nach dem OPC UA Standard anbinden.

Materialhandling und Energieeffizienz

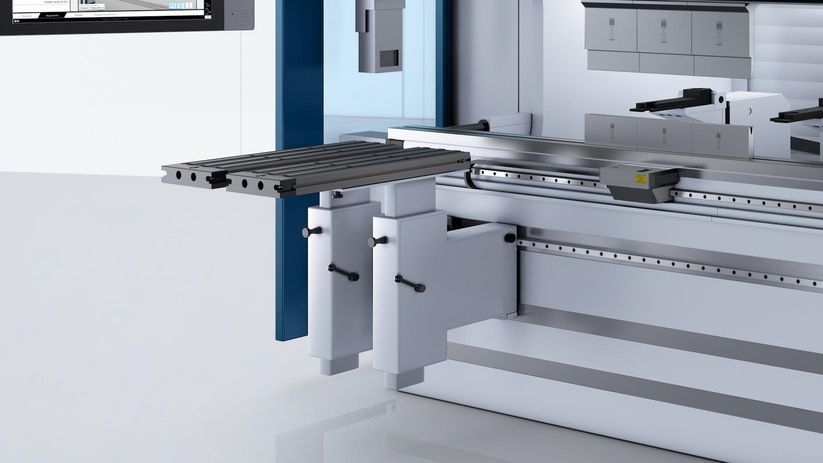

TruBend Serie 5000, Auflagekonsolen
Auflagekonsolen

Stufenlos in der Höhe verstellbare Auflagenkonsolen erleichtern die Handhabung Ihrer Bauteile. Die robusten Konsolen sind hoch belastbar und mit verschiedenen Auflagen erhältlich.

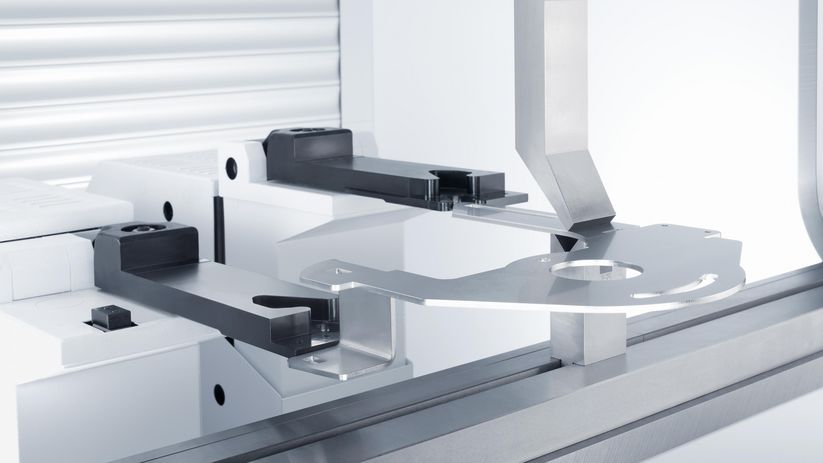

TruBend Serie 5000, 6-Achs-Hinteranschlag
Hinteranschläge

Mit bis zu 6 CNC-gesteuerten Hinteranschlagachsen sind Sie für nahezu jeden Fall gerüstet.

TruTops Boost

可使用 TruTops Boost 3D 智能一体化解决方案来编程您的折弯机。多种自动化功能为您免去了耗时的例行程序。此外,您还能得益于丰富的控制规则库,其中包含了 TRUMPF 积累的技术诀窍。

软件

丰富的 TruTops 软件组合在整个生产流程期间为您提供支持。您可有针对性地轻松掌控从采购流程与客户订单管理到交付成品零件的业务流程。通过直接连接机床控制系统,您随时都能够查看任务状态。

标准模具

超过 150 种上模与下模供您选择用于个别产品品种。模具可成套或单独订购。

轻质模具

模具长度达 300 mm 的轻质模具减重超过 30%,并标配 Safety-Click。这既缩短了装备时间,又减轻了操作员的负担。

ZN 模具

加工镀锌板材时,几次折弯后凹模上就会出现锌沉积,进而导致冷焊。结果是部件产生压痕和误差。此类情况可通过带涂层的 TRUMPF 折弯模具 LASERdur ZN 加以避免。其将高表面硬度与出色的滑移性能相结合,耐腐蚀且无需清洁。

特殊模具

TRUMPF 应特殊要求为您开发了非常个性化的模具解决方案。为保证零件质量,我们已经在准备阶段用您的特殊材料对模具进行测试并制成首批样件。

传感式折弯模具
角度传感上模

TRUMPF 角度传感上模根据成熟的 ACB 测量原理工作。具有模具形状的探片直接在加工区内测量。

ToolMaster,自动换模机

ToolMaster

使用自动换模机 ToolMaster 针对每项新程序自动装载 TruBend 5000 系列。正为小批量生产带来不可估量的好处。节省大量时间和人力。

受国别影响,此产品分类与此说明 可能有所不同。保留技术、装备、价格与配件范围方面的更改权利。 请与您当地的联系人取得联系,以便了解您所在国家 是否可提供该产品。
