    高产能,多功能五轴激光加工机床

    使用高精度的紧凑型 5 轴激光加工机床 TruLaser Cell 3000 可以进行二维与三维焊接和切割。另外,这款三维激光加工机床还适用于激光金属熔覆 (LMD)。从样机到借助广泛自动化装置的大批量生产,皆显示出这款全能产品的优势。其特别适合以最佳质量对中小型部件进行经济的激光加工。

    工艺灵活

    通过简便快捷地切换激光加工头实施焊接、切割和激光熔覆

    简便自动化

    如需要大批量生产,则可按照客户要求非常简便地实现机床自动化。

    定制化工装设计

    度身定制的工装设计,一站式提供精准的夹具和传感系统。

    模块化结构

    简便加装或装备众多选配件和激光加工头。

    高精度

    高达 5 µm 的重复精度树立了新标杆。

    极大的加工空间

    您可利用容纳大型固定装置和广泛自动化技术的整个工作区域。

    TruLaser Cell 3000——独特而通用
    TruLaser Cell 3000——变速箱组件的激光焊接
    TruLaser Cell 3000——双立人刀具的自动化激光切割
    TruLaser Cell 3000——双立人刀具的自动化激光切割
    TruLaser Cell 3000 的控制系统符合人体工程学且操作方便
    操作非常方便且符合人体工程学

    在 TRUMPF 开发的基于 Siemens 840D solutionline 的界面上简便直观地操作 TruLaser Cell 3000。切割时,可利用已在控制系统中存储的、经 TRUMPF 优化的、适合最常见激光器类型、材料种类与厚度的切割参数。

    TruLaser Cell 3000 的运动单元
    高动态运动单元

    机床配有高动态的直接线性驱动器。该驱动器可快速精准定位,工作中几乎不产生磨损。另一优点:归功于将多达四根轴(X 轴、Y 轴、Z 轴及 B 轴)直接纳入光束中的悬臂式结构,您可非常简便地实现激光加工机床的自动化以应对大规模生产。

    TruLaser Cell 3000,变焦镜头 FocusLine
    变焦镜头 FocusLine Professional

    TruLaser Cell 3000 配有用于自动调整焦点直径和焦点位置的独特加工头系统。无需变换镜头。根据不同加工任务,如深层焊接、热传导焊接、厚板及薄板切割或激光堆焊 (LMD),可通过程序控制调整光斑尺寸。

    TruLaser Cell 3000,超高的精确度
    提供超高精确度的测量系统

    采用玻璃刻度尺的直接绝对测量系统负责 X/Y 轴的定位测量。对于 Z 轴,在电机内集成了带转子位置传感器的测量系统。通过绝对值编码器对轴位进行附加分析。当控制系统启动时,无需重新寻找参考位置。

    TruLaser Cell 3000,简便自动化
    简便自动化

    在连带旋转加工台的双工位运行模式下,生产与装载可同时进行。尤其推荐在大批量生产时采用。另外,装卸料位置更易于搬运部件。根据需要,甚至可让机器人负责装卸您的零件。从侧面容易接近 TruLaser Cell 3000。另外,这也方便将机床轻松集成到整个生产线中,包括流水线与交换工作台

    激光焊接的差速器

    深层焊接

    三维激光加工机床 TruLaser Cell 3000 适用于需要极高功率密度(约 1 兆瓦每平方厘米)的深层焊接。深层焊接具有效率高且焊接速度快的特点。由于速度快,使得热影响区较小且变形较少。该工艺在需要大焊接深度或一次性焊接多层材料时应用。该工艺的一个典型应用示例是汽车齿轮差速器的激光焊接。

    激光焊接变速箱齿轮

    激光焊接变速箱齿轮

    若部件因高温、压力、磨耗或潮湿而磨损,则没必要整体更换。激光熔覆是替代重新制造的快速且经济的选择。

    激光加工的电磁水泵联轴器

    激光切割与焊接

    使用 TruLaser Cell 3000 可在电磁水泵联轴器上切口和焊接。归功于快速切换加工适配器,TruLaser Cell 3000 具有极佳的工艺灵活性。

    激光切割的定子薄板

    激光切割的定子薄板

    激光切割无需换模,便可实现几乎所有(包括精细或复杂的)轮廓结构。边缘光滑且无毛刺,省去精加工。此外,由于热影响区较小,几乎不会产生变形。主要切割金属:钢、铝及合金。

    手术台的组件

    手术台

    过去,部件(如手术台的头板)铣削非常复杂。现在,可以借助 TruLaser Cell 3000 将两个经激光切割的单一部件焊接在一起组成部件。成本由此得到节省。

    激光切割的厨房刀具

    激光切割的厨房刀具

    以前厨房刀具为冲压成型。这导致了严重的模具磨损、高昂的模具成本,而且在更换轮廓时必须更换模具。结果是非生产时间与停机时间的延长。如今,通用、免维护的激光模具使得时间与成本大幅减少。在更换轮廓(例如其他刀具几何形状)时,仅须更改程序。另外,还不存在模具磨损。

    激光切割的排气装置隔热板

    隔热板

    通过在 TruLaser Cell 3000 上进行 3D 激光加工,可对如排气装置隔热板进行激光切割。其中,凭借精确的光学模具生成整齐的折边,同时不会出现热变形。

    TruLaser Cell 3000
    轴移动范围
    X 轴移动范围 800 mm
    Z 轴移动范围 400 mm
    B 轴移动范围 ± 135 °
    最大轴速度
    沿 X 轴平行的最大轴速 50 m/min
    沿 Y 轴平行的最大轴速 50 m/min
    沿 Z 轴平行的最大轴速 50 m/min
    最大同步轴速 85 m/min
    B 轴的最大轴速 120 1/分钟
    最大轴加速度
    沿 X 轴平行的最大轴加速度 10 m/s²
    沿 Y 轴平行的最大轴加速度 10 m/s²
    沿 Z 轴平行的最大轴加速度 10 m/s²
    最大同步轴加速度 17 m/s²
    B 轴的最大轴加速度 130 rad/s²
    定位精度
    线性轴的定位精度 (X、Y、Z) 0.015 mm
    旋转轴的定位精度 (B) 0.02 °
    重复精度 R
    线性轴重复精确度 0.01 mm
    旋转轴重复精确度 0.01 °
    激光器
    最大激光功率 8000 W
    PDF <1MB
    技术数据页

    所有产品款型的技术数据以供下载。

    多种选配不仅使利用 TruLaser Cell 3000 作业更加简单,而且由于非生产时间更短,也明显更为迅速和高产。

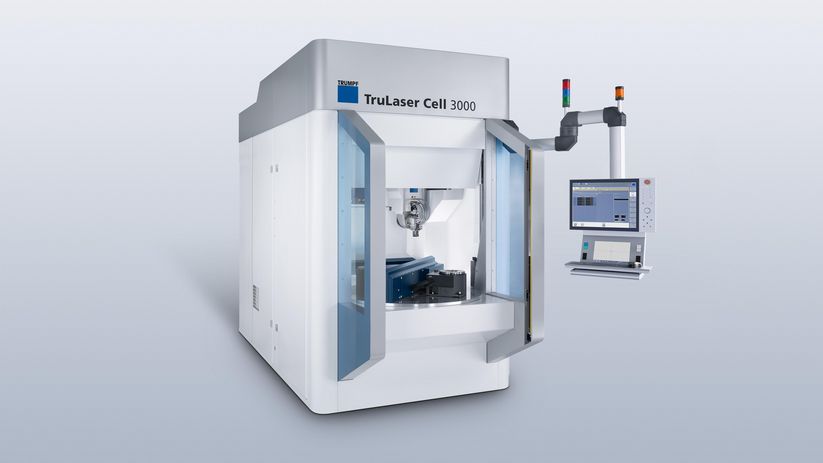

    带旋转加工台的 TruLaser Cell 3000
    旋转加工台

    当件数超过 100,000 时,旋转加工台能够在生产期间同时装卸料。由此形成的双站运行模式可实现高产型生产。循环时间缩短,非生产时间减少。

    TRUMPF 图像处理,令人信赖的流程
    VisionLine

    可直观操作的图像处理系统 VisionLine 能自动识别部件的几何特征,例如接缝间隙或边缘。如有需要,数控加工程序会予以修正。因此,您将获得最大的流程安全性、提高您的部件质量并节省时间和成本。

    TruLaser Cell 3000,工件轴
    附加工件轴 W1

    借助附加工件轴(沿 Z 方向的定位轴,上升行程 300 mm)也能加工大型三维部件,最多可比现在大 2.5 倍。超大三维部件的直径尺寸提高到 600 x 520 mm。这样一来,您可充分利用工作区域并以极大的灵活性进行生产。

    借助示教面板简便编程
    示教面板

    使用符合人体工程学的示教面板可直接在工件上快速直观地编程。您可通过 6D 鼠标有目的地移动轴。同时,集成显示器为您实现所有待定操作的可视化。归功于辅助程序,您可以安全快捷地创建加工轨迹。

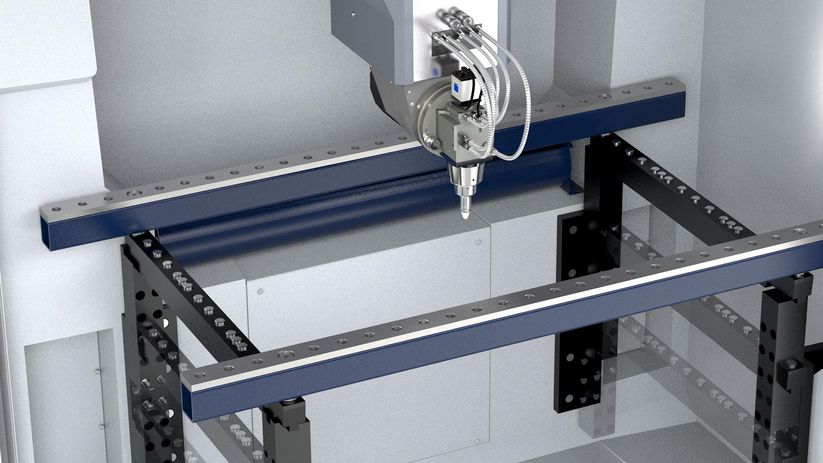

    TruLaser Cell 3000,可变夹紧系统
    可变夹紧系统

    通过 TruLaser Cell 3000 的可变夹紧系统为您实现独特、灵活的工作区域管理。该网格形系统帮助您可再现地装载工装。您可以按照自己的需要,根据不同加工任务便捷调整工作高度。而且,当所需空间较大时,可快速简便地移除夹紧系统。

    Seitliche Hubtüre der TruLaser Cell 3000
    侧面升降门

    为了从侧面装卸料,可为 TruLaser Cell 3000 装备侧面自动升降门。借此实现同传输系统的连接或由机器人装载部件。较短的开启与关闭时间保证了非生产时间最小化、在自动化工作环境中的高生产效率。

    高精度轴系统

    归功于轴系统特殊的测量与补偿方法,机床可以像测量机一样精确工作。这样您就能实现高精度的激光加工任务。重复精度小于 5 µm。

    TruTops Cell

    TruTops Cell 是一款用于三维激光加工的离线编程软件。借此您可在机床生产期间同时创建程序。TruTops Cell 基于大量三维 CAD 数据工作并蕴含 TRUMPF 的全部技术知识。碰撞检查或轨迹优化等重要模拟可直接在编程系统中进行。该软件与所有 TRUMPF 三维机床及加工流程兼容。

    TruTops Boost Key Visual

    TruTops Boost

    通过 TruTops Boost 可最佳利用您的 TruLaser Cell 3000 进行二维加工。TruTops 的自动化功能和助手程序使日常工作更加简单和高效。例如系统可在转角处自行成环或倒圆,产生切入点并靠近或离开轨迹。软件将待切割部分放置于金属板上时,确保其得到充分利用。同时,激光加工机床通过 TruTops Boost 能自动在适当参数下工作。先进 CAD 系统接口实现快速启用零件图纸。也可使用内置设计模块轻松地自己创建图纸。

    Software Prozesskreis

    软件

    丰富的 TruTops 软件组合在整个生产流程期间为您提供支持。您可有针对性地轻松掌控从采购流程与客户订单管理到交付成品零件的业务流程。通过直接连接机床控制系统,您随时都能够查看任务状态。

    根据不同应用,您可从广泛的固体激光器之中选出适合您应用的激光器。TruLaser Cell 3000 可配备所有由光纤引导的 TRUMPF 固体激光器(激光功率高达 8 kW)。可按要求提供更高激光功率。

    TruDisk,高功率碟片式激光器
    TruDisk

    极高的功率源自于碟片式设计

    TruDiode,能量利用效率高的半导体激光器
    TruDiode

    能量利用效率高的二极管激光器

    TruFiber 光纤激光器
    TruFiber

    用于精细加工的精密激光器

    TruPulse
    TruPulse

    用于点焊和缝焊的数千瓦级脉冲式峰值功率

    TruMicro 7000 系列,专为极高性能设计。
    TruMicro 7000 系列

    专为极高性能设计

    聚焦镜头使激光束的射束特性适配相应任务。品类繁多且久经考验的模块化镜头组件基于其紧凑结构与 TruLaser Cell 3000 完美协调。

    聚焦镜头

    无论是焊接、切割、蚀刻、加温还是钻孔:使用稳健的 TRUMPF 聚焦镜头实现高质量的工艺结果!

    曝气喷嘴的聚焦镜头 BEO D70
    BEO D70

    兼具大工作距离与小焦点直径

    可编程聚焦镜头

    最适合远程加工的加工头

    TruFiber 具备用于连接 TRUMPF 激光加工头(如 PFO 20)的接口。
    PFO 14

    使用可编程聚焦镜头 PFO 焊接和钻孔

    可编程聚焦镜头 PFO 20
    PFO 20

    使用可编程聚焦镜头 PFO 焊接和钻孔

    TRUMPF 激光加工头
    PFO 33

    使用可编程聚焦镜头 PFO 焊接和钻孔
