TruPunch 1000,经济的入门级机床
TruPunch 1000,经济的入门级机床
冲床

TruPunch 1000 (S05)

经济的入门级机床

    - / -
    • 概览
    • 应用
    • 技术数据
    • 装备
    • 软件
    • 刀具/模具
    • 更多 更少
    经济的入门级机床

    TruPunch 1000 是进行专业冲压加工的完美入门级产品。这款紧凑型机床的优点是加工灵活性较高:除了单纯的冲压,还能用于螺纹成形、制造翻孔和折弯边。无需再定位,一次夹紧即可加工中等规格板材。即使是小批量订单,也能经济、快速和灵活地生产。

    可用于众多应用

    TruPunch 1000 能够驾驭 TRUMPF 冲床的所有相关应用。

    多样化模具

    TRUMPF 提供品质一流的冲压模具,如 MultiTool 多子模或分离模具 MultiShear 复式剪切器。

    了解更多
    操作简便

    直观的控制系统实现简单或复杂零件的立即生产。

    TruPunch 1000,电子部件

    电子部件

    使用适合每种应用的模具灵活生产,例如折弯边、杯形件、滚台阶等。可将以下模具用于该部件:阶梯成型模具、压钩模具、矩形杯与圆形杯模具、滚台阶模具和滚压夹送模具

    TruPunch 1000,工件

    工件

    凭借全球最广泛的模具选择,机床提供极高的加工灵活性。可将以下模具用于该部件:滚筋模具、MultiCut 复式切削模具、杯形件模具和滚台阶模具

    TruPunch 1000 (S05),小规格
    TruPunch 1000 (S05),中等规格
    尺寸
    宽度 6000 mm 1 6550 mm 1
    深度 7144 mm 1 7144 mm 1
    高度 2155 mm 1 2155 mm 1
    最大冲程速率
    冲压 (E = 1 mm) 600 1/分钟 600 1/分钟
    刻印 1300 1/分钟 1300 1/分钟
    工作区域
    X 轴冲压运行 2050 mm 2500 mm
    Y 轴冲压运行 1250 mm 1250 mm
    最大板材厚度 6.4 mm 6.4 mm
    最大工件重量 150 kg 150 kg
    最大冲压力 165 kN 165 kN
    刀具/模具
    多子模的模具更换时间 2.4 sec 2.4 sec
    模具/夹钳数量 15 件 / 2 件 18 件 / 2 件
    零件抛出
    最大工件尺寸,冲压零件滑道 180 mm x 150 mm 180 mm x 150 mm
    最大零件尺寸,冲压零件滑道(带推移台) 180 mm x 500 mm 180 mm x 500 mm
    最大零件尺寸,冲压固定滑道(带推移台) 460 mm x 500 mm 460 mm x 500 mm
    消耗量
    自动关断装置激活时的平均功率消耗 0.3 kW 0.3 kW
    生产中的平均功率消耗 4.3 kW 4.3 kW
    PDF <1MB
    技术数据页

    所有产品款型的技术数据以供下载。

    TruPunch 1000 为您提供最佳零件质量与卓越效率的保障:共用切边减少了下脚料,实现对材料的充分利用。

    TruPunch 1000,毛刷台
    工作台装备

    可使用毛刷台来轻柔地搬运材料。

    TruPunch 2000,按需驱动
    按需驱动

    由于采用按需驱动 (On-Demand-Drive),冲头液压系统始终以最佳水平工作。这样可降低非生产时间内的噪声排放并减少整套系统的液压负载。

    无残料

    TRUMPF 是全球首家提供无残料加工冲床的制造商。这项创新工艺既节省了材料,又增加了流程安全性。

    TruPunch 1000,毛刷台
    坯料加工增值包

    使用坯料加工包也能在保证流程安全的情况下轻松加工坯料。主要通过第二个定位销和额外夹钳来实现。

    零件输送带

    通过零件输送带在保证流程安全的情况下将冲压件导出。

    TruTops Boost

    可使用 TruTops Boost 3D 智能一体化解决方案来设计和编程您的激光、冲裁及冲裁激光复合加工机床。多种自动化功能为您免去了耗时的例行程序,共享嵌套池节省了时间和材料。另外,您还能始终概览所有生产订单和面向订单的加工。

    软件

    丰富的 TruTops 软件组合在整个生产流程期间为您提供支持。您可有针对性地轻松掌控从采购流程与客户订单管理到交付成品零件的业务流程。通过直接连接机床控制系统,您随时都能够查看任务状态。

    MultiTool
    MultiTool 多子模

    通过包含多达十个模芯的模具安装座提高冲床的生产效率——尤其是在小型压孔中。

    MultiShear
    MultiShear 复式剪切器

    利用已获专利的切割工艺取得不含步冲标记的出色边缘质量。带有模座小毛刷的凹模还能避免刮痕。

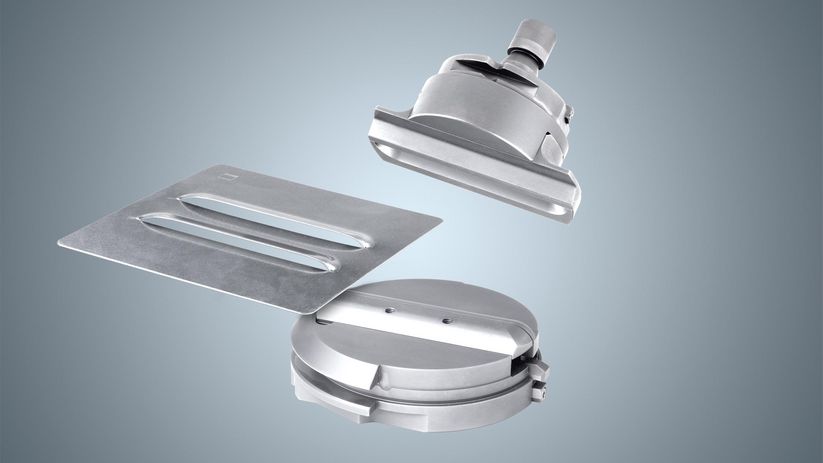

    Kiemenwerkzeug Gr.5
    5 号百叶窗模具

    最大 100 mm 的长度在板材上实现新式设计。在一个冲程内加工保证最高质量。

    TRUMPF Stanzwerkzeuge
    冲压模具一览

    TRUMPF 提供全球市场内最为广泛的冲压模具产品。可为各种冲压和成型应用找到合适的解决方案。

    受国别影响,此产品分类与此说明 可能有所不同。保留技术、装备、价格与配件范围方面的更改权利。 请与您当地的联系人取得联系,以便了解您所在国家 是否可提供该产品。

    脚注
    • 这些尺寸是大概尺寸,分别在安装图中所述的尺寸有效。
