TruBend 5000系列,多產的全能型機器
TruBend 5000系列,多產的全能型機器
折彎機

TruBend Center 5030

半自動化多邊折彎機

    - / -
    • 概覽
    • 應用
    • 技術資料
    • 裝備
    • 軟體
    • 模具
    • 更多 更少
    半自動化多邊折彎機

    TruBend Center 5030在面板彎曲時靈活性設定了標準。半自動化TruBend Center 5030為此類機器開闢出最廣泛的零件範圍。遠遠超出經典的面板彎曲範圍,您也可以快速靈活地處理複雜的工件。從精細門框到大面積水槽,可為不同工業部門和應用生產各種部件。

    兩根軸,無限可能

    用於操作零件的雙軸機械手可定位板材,也能實現凹模邊緣。

    程式設計易如反掌

    利用TecZone Fold輕鬆離線程式設計。

    了解更多
    角度精確

    從第一個零件起的成品件——歸功於ACB雷射。

    了解更多
    自動換模

    使用集成換模機ToolMaster Bend自動裝備合適的壓邊模具。

    掌控一切部件

    不同夾鉗系統有助於夾持部件。

    了解更多
    TruBend Center 5000系列
    TruBend Center 7030,楔式傳動裝置
    楔式傳動裝置

    憑藉其巧妙簡單的輪廓控制功能,TruBend Center的創新型楔式傳動裝置保證極高的精確度。透過兩根軸的相互協作形成理想的運行路線,從而保護部件表面。傳動裝置的設計方式還使TruBend Center在日常工業環境中十分耐用。

    TruBend Center 7030,自動換模機
    集成換模機

    集成換模機ToolMaster Bend可自動裝備合適的壓邊模具。此外,它還能分擔大量工作。包括防止裝備錯誤、縮短裝備時間並允許低成本生產單個零件。

    TruBend Center 5000系列,雙軸機械手
    雙軸機械手

    雙軸機械手可在折彎每一條部件邊緣時自動定位板材。透過額外的高度軸可使部件固定在不同位置。歸功於高度軸,連帶有凹模邊緣的零件也能在保證過程安全的情況下剔除。這樣既提升了零件靈活性,又使您能夠在保證過程安全的情況下生產狹長型材、帶有多個折邊或變形和截面的組件。

    TruBend Center 5000系列,後止檔系統
    後止檔系統

    設計精巧的後止檔系統可在保證過程安全的情況下定位部件。接著壓邊裝置將印刷電路板固定,擋指返回
    其停放位置。

    殼體罩

    由結構鋼製成的殼體罩

    即使面對較厚材料也有極高精確度。

    由不銹鋼製成的抽屜

    由不銹鋼製成的抽屜

    雙層板徑向折彎。

    由不銹鋼製成的顯示器外殼

    由不銹鋼製成的顯示器外殼

    短邊與徑向折彎相結合。

    由結構鋼製成的容器

    由結構鋼製成的容器

    生產過程中的超高精確度。

    由結構鋼製成的護板

    由結構鋼製成的護板

    針對各種折邊都有較高的重複精度。

    TruBend Center 5030
    最大板材厚度
    結構鋼 3 mm
    不銹鋼 2.2 mm
    4 mm
    最大折彎長度 3123 mm
    最小折彎長度 200 mm
    最小折彎深度(標準模具) 145 mm
    最小折彎深度 (ENW) 40 mm
    最大盒子高度 220 mm
    部件最大對角線 3460 mm
    最小板材厚度 0.5 mm
    PDF <1MB
    技術資料頁

    所有產品種類的技術資料均可下載。

    眾多功能使TruBend Center 5030精確且高效。

    ACB雷射
    ACB雷射

    ACB雷射是一款修正角度的光學系統,非接觸式運行:雷射器投射一條線到板材上並透過攝像機檢測角度。

    3面式真空模組
    不同的夾取模組

    3面式真空模組透過正面、上表面、下表面的吸盤定位板材。如果沒有足夠的吸面,則所謂的磁性模組或夾鉗模組負責此類任務。

    磁性模組或夾鉗模組
    磁性模組或夾鉗模組

    對於沒有足夠吸面的部件,由其他夾鉗系統負責定位板材。所謂的磁性模組或夾鉗模組通常用於小型部件。

    TecZone Fold

    TecZone Fold

    基於2D或3D資料自動創建程式可節省時間並提升品質。使用TecZone Fold,即一款用於自動離線程式設計TruBend Center擺動折彎工藝。

    軟體

    豐富的 TruTops 軟體組合在整個生產流程期間為您提供支援。您可有針對性地輕鬆掌控從採購流程與客戶訂單管理到交付成品零件的業務流程。通過直接連接機床控制系統,您隨時都能夠查看任務狀態。

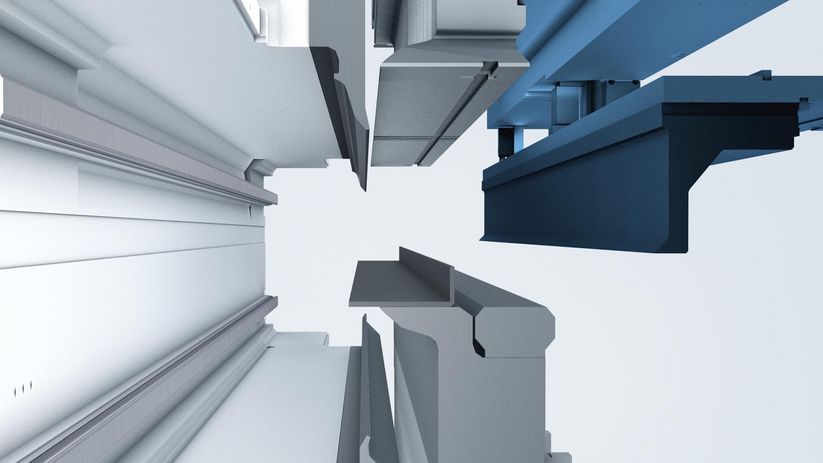

    TruBend Center 5000系列,可擺入式壓邊裝置
    可擺入式壓邊模具 (ENW)

    利用附加的壓邊裝置也能生產非常狹長的型材或在靠近折彎線處有變形的部件。如有需要,機器可將ENW壓邊裝置自動向上擺入。不必為此更換或修改現有的標配壓邊裝置。

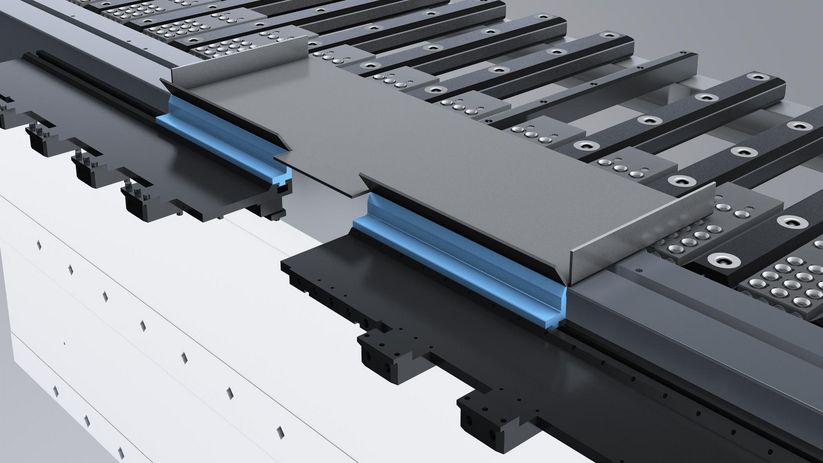

    TruBend Center 5000系列,附加折彎模具
    附加折彎模具 (ZBW)

    附加折彎模具可自動裝備,用於壓板或錯位邊緣的折彎。必要時,模具自動從其一側停放位置靠近合適地點,並在其餘折彎模具不使用的情況下加工板材。

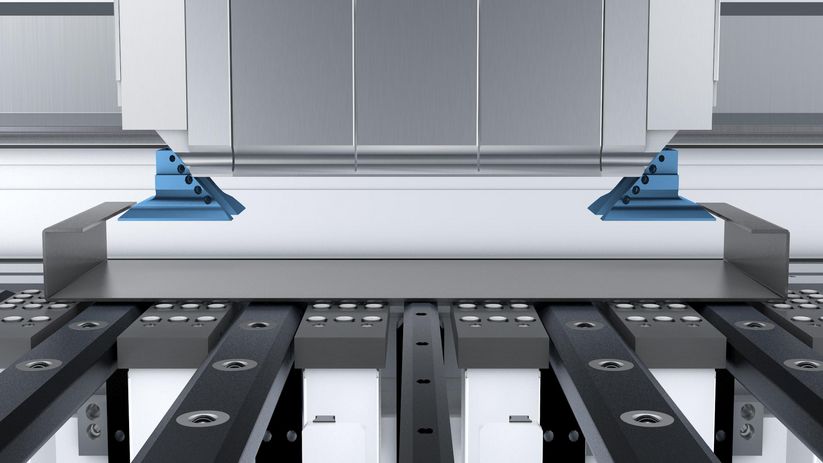

    TruBend Center 5000系列,角狀壓邊裝置
    角狀壓邊裝置

    藉助角狀壓邊裝置可以非常輕鬆地生產帶有內折邊的盒子。角狀部分自動斜向進出。壓邊裝置可以這種方式向下運動,同時避免模具與折邊之間發生碰撞。

    視國家而定,此產品分類與此説明 可能存在偏差。保留技術、裝備、價格與配件範圍方面的更改權利。 請與當地聯絡人取得聯繫,以便瞭解 您所在國家是否提供該產品。
