TruMicro série 7000
Nosso profissional de superfícies: para processamento de superfícies de grandes áreas na produção em série
1000 - 4000 W
Potência média
1030 nm
Comprimento de onda
30 ns
Duração do pulso
100 – 200 mJ com 20 kHz
Energia de pulso máx.
| Versões de produto TruMicro série 7000 | Potência média | Comprimento de onda | Duração do pulso | Energia máx. de pulso | Frequência de repetições de pulsos |
|---|---|---|---|---|---|
|
TruMicro 7060
|
1000 W | 1030 nm | 30 ns | 100 mJ | 100 kHz |
|
TruMicro 7070
|
2000 W | 250 kHz | |||
|
TruMicro 7090
|
4000 W | 30 ns ± 5 ns | 200 mJ | 200 kHz |
O que caracteriza o TruMicro Série 7000
– Um resumo das suas particularidades
Alta energia de pulso para o processamento eficiente de grandes superfícies
Alta energia de pulso para o processamento eficiente de grandes superfícies
Com energia de pulso de até 200 mJ, os lasers TruMicro Série 7000 apresentam a maior energia de pulso na faixa dos nanossegundos em todo o portfólio da TRUMPF e estão na liderança do mercado. Dessa forma, você obtém uma taxa de remoção muito alta por pulso, o que permite que mesmo grandes áreas de processamento sejam rapidamente estruturadas e limpas.
High Peak Power: alta potência de pico de pulsos, mesmo com cabos longos
High Peak Power: alta potência de pico de pulsos, mesmo com cabos longos
Graças à opção High Peak Power, é possível transmitir altas energias de pulso mesmo em cabos de luz laser mais longos, necessários para a aplicação em robôs. Com isso, você dispõe de uma potência de pico de pulso significativamente maior na peça de trabalho. A tecnologia pode ser facilmente integrada aos sistemas existentes.
Um laser – várias saídas
Um laser – várias saídas
Até quatro saídas de laser conectáveis proporcionam a você o máximo de flexibilidade. É possível dividir o raio laser e, assim, realizar o mesmo processo várias vezes ao mesmo tempo, por exemplo, processar um componente em diferentes lados com vários sistemas ópticos. A distribuição do raio laser pode ser configurada livremente de acordo com suas necessidades. Você economiza espaço e conta com a máxima flexibilidade na integração do laser à sua produção.
Processos estáveis com um sistema comprovado
Processos estáveis com um sistema comprovado
Com o TruMicro Série 7000, você conta com um laser comprovado, que pode ser facilmente integrado a diversos tipos de máquinas por meio de interfaces industriais. Os cabos de fibra óptica e a unidade de focalização programável (PFO) são perfeitamente compatíveis entre si e oferecem diversos recursos de segurança. Sensores inteligentes detectam, por exemplo, cabos conectados incorretamente ou danificados e desativam o laser automaticamente, para uma produção segura e ininterrupta.
Geometrias flexíveis para uma adaptação ideal ao processo
Geometrias flexíveis para uma adaptação ideal ao processo
Dependendo da aplicação, é possível utilizar até quatro cabos de fibra óptica conectáveis nos lasers TruMicro Série 7000. As diversas geometrias permitem que você ajuste a forma e o tamanho do ponto de foco na peça de trabalho e adapte a energia de maneira ideal à respectiva aplicação. Graças aos cabos com comprimento de até 30 metros, você tem a máxima liberdade possível no planejamento da instalação, por exemplo, ao utilizar robôs.
Confiável em condições adversas de produção
Confiável em condições adversas de produção
O TruMicro Série 7000 possui o grau de proteção IP54 e é equipado com um invólucro totalmente fechado. Dessa forma, ele assegura processos estáveis e alta disponibilidade das instalações, mesmo em condições extremas de produção industrial, como umidade, poeira ou temperaturas de até 32 graus com 100% de umidade do ar.
Vantagens adicionais
-
Desenvolvimento de processos com especialistas
Em nosso Centro de Aplicações a Laser, engenheiros de aplicação experientes, em unidades na Alemanha, Coreia, China, Japão e nos EUA, desenvolvem, em condições reais de produção, parâmetros de processo para sua aplicação específica utilizando sistemas a laser da TRUMPF. Assim, você reduz os riscos de desenvolvimento e obtém uma solução de processo ideal. -
Entrega disponível a qualquer momento em todo o mundo
Graças à sua elevada capacidade de produção, a TRUMPF garante que os lasers TruMicro Série 7000 estejam disponíveis em todo o mundo em curto prazo. Dessa forma, você pode planejar com flexibilidade a ampliação de máquinas existentes ou a instalação de novas máquinas, se necessário, com o apoio das equipe de assistência global da TRUMPF, que está à sua disposição 24 horas por dia.
Um sistema. Tudo TRUMPF
– Descubra os componentes e serviços disponíveis para este laser
Apenas um laser ainda não é a solução. Somente quando combinado com um sistema óptico preciso, sensores inteligentes e serviços personalizados surge um sistema que torna possíveis suas aplicações e garante processos confiáveis. Com a TRUMPF você tem um parceiro que não só fornece tecnologia, mas também resultados de processo confiáveis, soluções que melhoram sua produção de forma mensurável e compensam pelo seu sucesso sustentável.
Sistemas ópticos
guiam e focalizam o raio laserVisão geral
Sistemas ópticos focalizam o raio laser precisamente na peça de trabalho, exatamente no ponto onde o processamento é feito. Para isso, a TRUMPF oferece duas versões:
As ópticas de processamento clássicas (BEO) focalizam um raio laser em um ponto de processamento fixo. Para cobrir a superfície de processamento, é necessário mover o sistema óptico ou a peça de trabalho.
A óptica de focalização programável (PFO) usa espelhos para direcionar o raio laser para qualquer posição no campo de processamento, sem movimento mecânico da peça de trabalho ou do sistema óptico.
Através de uma interface, todos os sistemas ópticos podem ser combinados com diversos sistemas de sensores para monitoramento do processo, sejam da TRUMPF ou de terceiros.
Óptica de focalização programável 33 (12 kW)
Óptica escâner 2D potente para requisitos exigentes em superfícies de processamento grandes.
- Padrão industrial comprovado: A óptica de escâner mais comumente usada para muitas aplicações.
- Poderoso: ideal para cordões de solda profundos e altas taxas de remoção de material.
- Garantia de qualidade sincronizada com o processo: permite um monitoramento confiável e preciso da profundidade de soldagem graças à tecnologia OCT.
- Alta velocidade graças aos espelhos leves e à arquitetura de galvanômetro otimizada.
Potência laser: máx. 12 kW
Campo de processamento: 80 × 57 até 570 × 370 mm²
Campo de processamento: 80 × 57 até 570 × 370 mm²
Óptica de focalização programável 33 (6 kW)
A PFO 33 foi projetada para processos a laser que exigem qualidade de cordão reproduzível, entrada de energia estável e alto rendimento, requisitos típicos na produção de baterias e acionamentos.
A orientação otimizada do feixe, a precisão durante a soldagem e a estabilidade da temperatura garantem processos consistentes mesmo em operação contínua.
- Garantia de qualidade sincronizada com o processo: Permite cordões de solda confiáveis e precisos.
- Configuração flexível da óptica de focalização programável: de acordo com o requisito do cliente. Todos os componentes TRUMPF podem ser combinados de forma flexível e adaptados ao seu processo.
- Design compacto: O pequeno espaço necessário facilita a integração em máquinas e sistemas robóticos para maior mobilidade e tempos de ciclo mais rápidos.
Potência laser: máx. 6 kW
Campo de processamento: 162 × 110 até 320 × 208 mm²
Campo de processamento: 162 × 110 até 320 × 208 mm²
PFO 3D
Óptica de escâner 3D inteligente para soldagem a laser e processamento de superfícies – com qualidade do raio laser consistentemente alta em distâncias de trabalho variáveis, ideal para tarefas complexas de soldagem, fabricação flexível e controle de qualidade na indústria automotiva.
- Processamento 3D preciso: alta dinâmica e qualidade do raio laser constante em toda a área de trabalho.
- Integração flexível: integra-se facilmente em linhas de produção automatizadas e robotizadas com componentes grandes.
- Comando inteligente do processo: em combinação com a opção TruTops I-PFO, o sistema óptico assume a coordenação completa com o robô.
- Garantia de qualidade sincronizada com o processo: permite um monitoramento confiável e preciso da profundidade de soldagem graças à tecnologia OCT.
Potência laser: máx. 12 kW
Foco Z dinâmico: até ± 260 mm
Foco Z dinâmico: até ± 260 mm

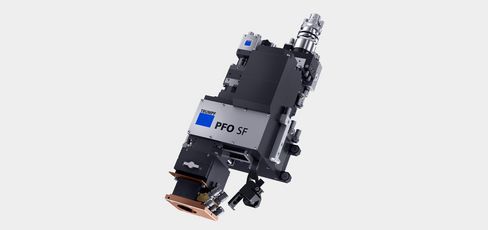

PFO SF
Scanner de área pequena 2D compacto e dinâmico para processamento a laser preciso em espaço reduzido.
- Trabalhos em espaços apertados e componentes complexos, graças ao design compacto.
- A mais alta precisão no processamento de componentes finos e sensíveis graças aos recursos inteligentes.
- Oscilação do laser extremamente rápida devido a espelhos especialmente pequenos e leves.
- Fácil integração em sistemas de produção existentes, incluindo os robotizados, graças à caixa compacta, ao comando externo e ao bocal coaxial opcional.
Potência laser: máx. 12 kW
Campo de processamento: 11 × 17 até 28 × 42 mm²
Campo de processamento: 11 × 17 até 28 × 42 mm²
BEO D70
Nossa óptica de processamento mais potente para aplicações exigentes.
- Padrão industrial comprovado: A óptica de processamento mais comumente usada para muitas aplicações.
- Construção robusta: as funções de monitoramento inteligentes aumentam ainda mais a segurança e a estabilidade do processo. Alta resistência contra impurezas e reflexões para trás.
- Alta estanqueidade: O elemento multifocal disponível opcionalmente permite cordões de solda especialmente estáveis e à prova de gases.
- Combinável com ajuste de focalização motorizado programável e nossos sistemas de sensores inteligentes: também permite o monitoramento do processo de soldagem com VisionLine OCT.
Potência laser: máx. 24 kW
multifocal também disponível
multifocal também disponível
Serviços para máxima disponibilidade do sistema
para que a sua produção funcioneVisão geral
Quanto tempo de inatividade você pode suportar? As paradas de produção custam tempo, dinheiro e, na pior das hipóteses, também clientes. Para garantir que seus lasers e sistemas laser permaneçam permanentemente operacionais, apoiamos você com serviços bem planejados. Isso inclui monitoramento preditivo de condições, ajuda rápida em caso de emergência, bem como pacotes de serviços individuais a custos fixos e previsíveis, adaptados precisamente às suas necessidades.
Condition monitoring para laser e sistemas laser
Com o Condition Monitoring, nossos especialistas, apoiados pelos algoritmos próprios da TRUMPF, monitoram continuamente a condição dos seus lasers. Mudanças críticas são detectadas antecipadamente, antes que ocorram interrupções não planejadas.
Serviço de assistência técnica
Não importa onde você produz: nossos técnicos de assistência estarão ao seu lado rapidamente se o pior acontecer. Graças ao profundo conhecimento do fabricante e ao treinamento regular, eles possuem excelente experiência profissional e garantem que seus lasers e sistemas laser voltem a estar prontos para uso rapidamente.
Suporte remoto
Em caso de falha, cada minuto conta: com o Suporte Remoto TRUMPF, você recebe ajuda imediata de nossos especialistas, por meio de acesso remoto seguro, sem precisar viajar ou esperar por um técnico de assistência.
Peças de reposição originais
Nossas peças originais TRUMPF são perfeitamente adaptadas aos seus lasers e sistemas laser, estão disponíveis em todo o mundo e chegarão até você rapidamente em caso de emergência. Para desempenho máximo, tempo de inatividade mínimo e segurança de investimento a longo prazo.
Contratos de assistência
Tantos serviços quanto você precisar: Nossos contratos de serviços oferecem pacotes de serviços diferenciados: adaptados precisamente às suas necessidades e com custos fixos e previsíveis. Desde suporte remoto, manutenções até um pacote completo de serviços.
Serviços para a otimização do desempenho
para que o desempenho se torne o melhor desempenhoVisão geral
Quer tirar mais proveito da sua produção? Muitas vezes, dados pouco claros, requisitos complexos ou erros inesperados atrasam a produção. Nossas soluções ajudam você a superar esses obstáculos: com gestão estruturada de dados, suporte a aplicativos individuais e ofertas de treinamento ou otimização de processos com suporte de IA. Desta forma você pode melhorar seus processos, reduzir erros e reagir com mais flexibilidade a novos desafios.
Smart View para lasers e sistemas laser
Fique de olho em todos os dados relevantes: com o Smart View você pode criar painéis individuais com exatamente as informações e números-chave que são cruciais para o uso ideal de seus lasers e sistemas de laser, desde dados de desempenho, estados e consumo de energia até alterações no programa.
Consultoria em nossos centros de aplicação
Em nossos centros de aplicação de laser em oito locais por todo o mundo, trabalhamos com você para otimizar processos, resolver desafios específicos de aplicações e criar a base para uma qualidade consistente, fases iniciais mais curtas e uma entrada mais rápida no mercado.
