Avec la TruLaser Center 7030, surpassez les principes de base du traitement laser

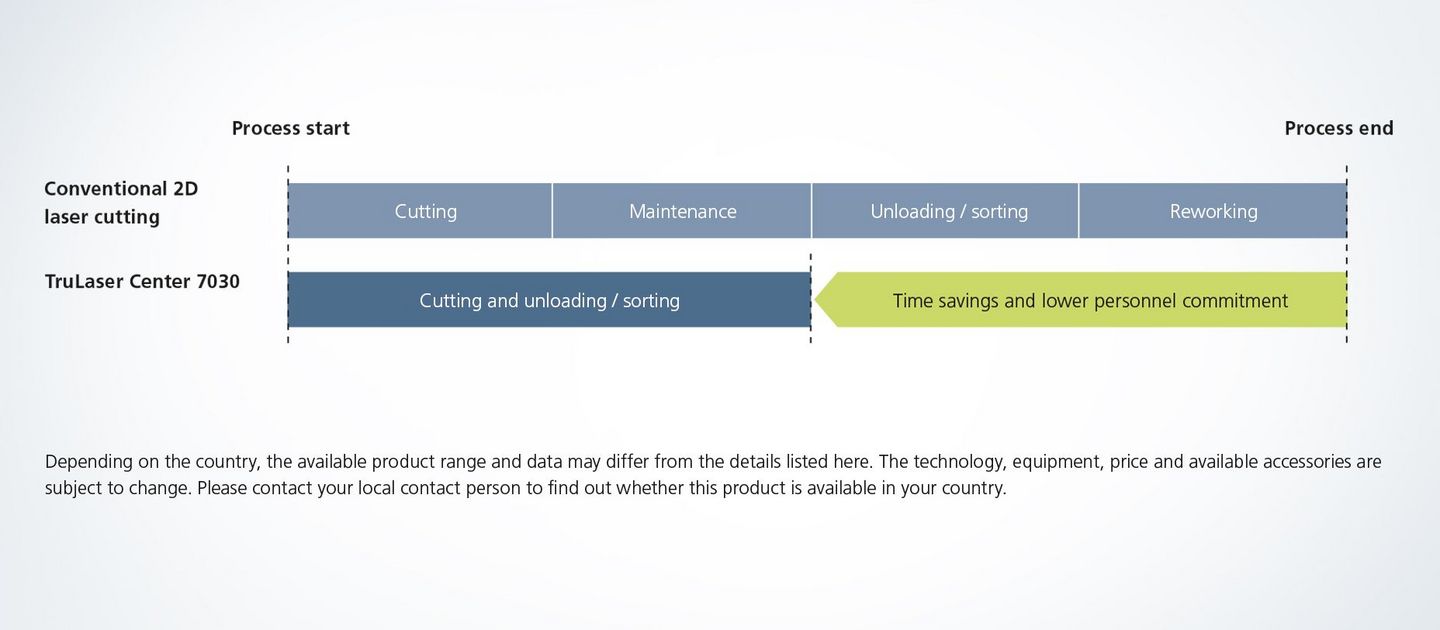

Contrairement aux machines laser 2D classiques, la tôle et la tête de coupe se déplacent toutes les deux sur la TruLaser Center 7030. Grâce à l'axe supplémentaire sur la tête de coupe, la machine atteint des valeurs de pointe pour la dynamique de coupe. Les déplacements en angle et les découpes de contours complexes, en particulier, peuvent ainsi être effectués avec une vitesse maximale. Cette combinaison ultradynamique permet d'exploiter pleinement les grandes vitesses d'avance du laser à solide.

Le SmartGate évacue les petites pièces dans un nombre maximal de huit bacs. Les débouchures de poinçonnage et les chutes tombent dans un chariot à scories. Grâce à la commande et au système de capteurs intelligents du SmartGate, le processus d'évacuation n'interrompt le processus de découpe que de manière minimale – la clé d'un débit maximal.

Le SortMaster Speed empile les pièces de manière parfaite et ultrarapide sur un nombre maximum de huit palettes. Dès que le SortMaster Speed prélève la pièce, la machine poursuit la découpe. Le transport des pièces jusqu'à la position de dépôt s'effectue en temps masqué. L'interruption du processus est donc minimale.

Le cœur de la machine est le SmartGate. En combinaison avec les tables à brosses, le SmartGate empêche le basculement et le soudage des pièces. Le support intelligent, dont le déplacement est synchronisé avec celui de la tête de coupe, soutient ainsi les pièces sur toute leur surface. Le vérin éjecteur trouve automatiquement le point d'appui idéal pour dégager les pièces du squelette, quelle que soit leur géométrie. Elles sont alors calées entre le vérin éjecteur et le SmartGate, puis détachées du squelette dans un mouvement descendant contrôlé. Ensuite, le SmartGate s'ouvre et un aiguillage trieur achemine la pièce dans l'un des bacs avec une parfaite sécurité de processus.

L'empilage sur palettes touche lui aussi à la perfection. La « dream team » formée par le SmartLift et le SortMaster Speed est actuellement la solution d'automatisation la plus rapide et la plus flexible du marché : les pièces découpées sont pressées par le bas contre la plaque multi-ventouses par les broches librement positionnables du SmartLift. La plaque multi-ventouses du SortMaster Speed bloque simultanément la pièce par le haut. Celle-ci est donc extraite du squelette vers le haut dans une course de levage synchrone. La pièce est ainsi fermement serrée, et ne peut pas se coincer dans la fente de coupe. La flexibilité nécessaire est assurée par les ventouses du SortMaster Speed, qui, avec leur diamètre de 9 mm, sont capables de tenir et d'empiler même des pièces en filigrane.

Le logiciel de programmation TruTops Boost génère automatiquement une proposition, pas simplement pour la découpe, mais aussi pour le prélèvement, le tri et le dépôt de vos pièces. Il tient même compte des lois physiques. Elle retient par exemple la meilleure méthode pour extraire la pièce du squelette, de manière que celle-ci ne puisse en aucun cas se coincer. C'est unique au monde.

Un trieur permet de séparer en toute sécurité les pièces bonnes des chutes En effet, il est capable de les distinguer. L'unité de tri SortMaster Box Linear répartit les petites pièces en temps masqué dans un nombre maximal de huit bacs. Les bacs sont attribués de manière intelligente par le logiciel.

La cellule d'usinage fonctionne de manière fiable, même dans les équipes non surveillées. La machine efficace pour l'opérateur se charge et se décharge de manière autonome et indique quand l'opérateur est à nouveau nécessaire. Ce dernier peut donc mieux prévoir ses interventions sur la machine. Les temps d'attente, le tri manuel et les retouches appartiennent au passé. L'interface utilisateur Touchpoint permet en outre un dialogue intuitif avec la machine.

Le raccordement à un magasin permet d'exploiter pleinement l'énorme productivité du TruLaser Center 7030. Différentes variantes d'alimentation en matière et de préhension des pièces vous offrent la liberté dont vous avez besoin pour organiser votre atelier.

La mémoire du squelette comprend deux lieux de dépôt, ce qui augmente la capacité du squelette du TruLaser Center 7030 d'une palette supplémentaire. Cela permet non seulement de réduire l'implication de l'opérateur, mais aussi de doubler le temps de production sans surveillance, même le week-end.
