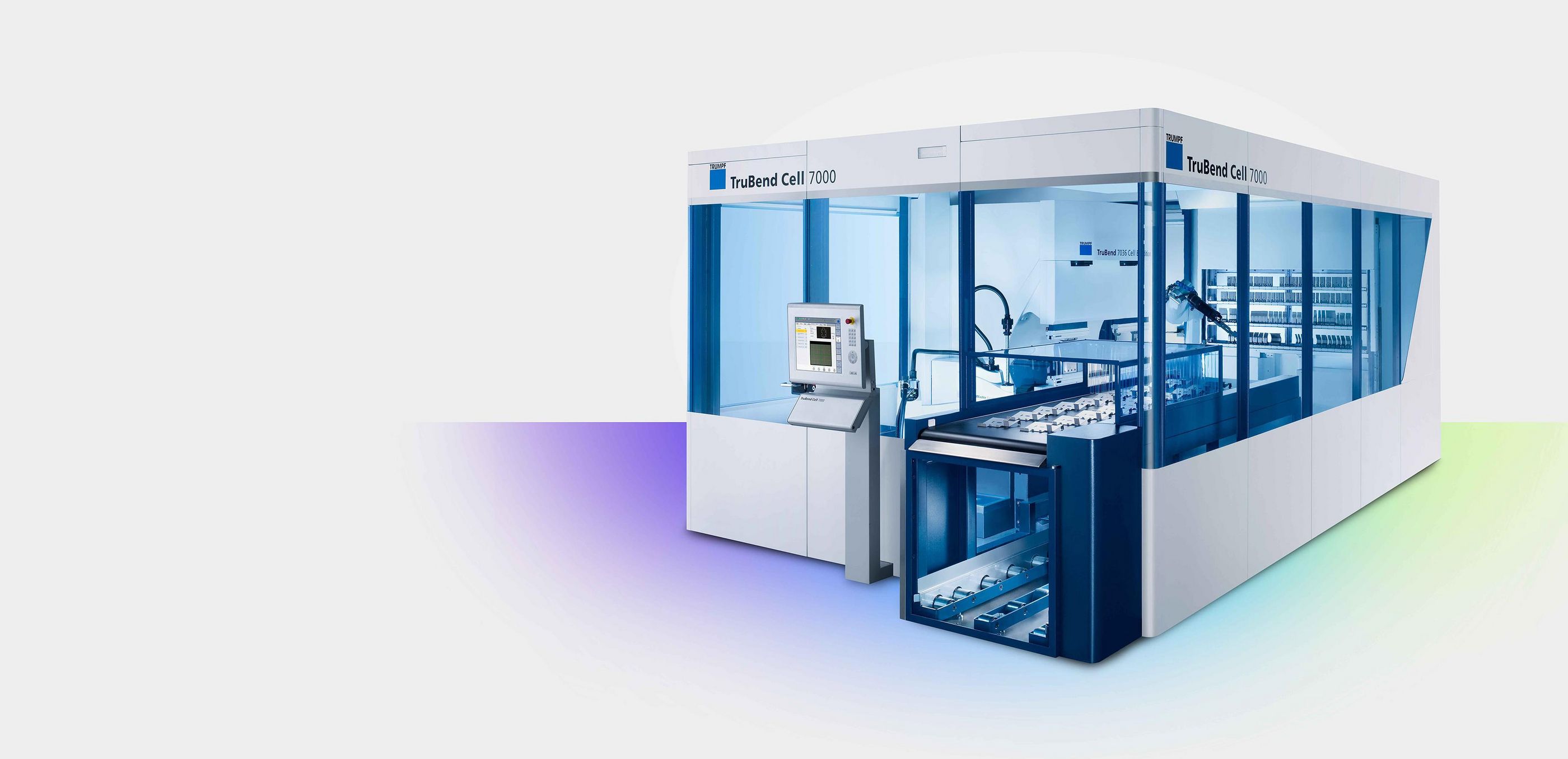

TruBend Cell 7000, células de dobra inovadoras de alta velocidade
TruBend Cell 7000, células de dobra inovadoras de alta velocidade
Dobradeiras

TruBend Cell 7000

A célula inovadora de alta velocidade

ToolMaster Bend
ToolMaster Bend
Dobradeiras

TruBend Cell 7000

Equipagem de ferramentas sem troca de punho

TruBend Cell 7000, BendMaster
TruBend Cell 7000, BendMaster
Dobradeiras

TruBend Cell 7000

O BendMaster processa todos os componentes para você

- / -
Célula de dobra inovadora de alta velocidade

Com o TruBend Cell 7000, os usuários têm à disposição um sistema compacto para dobras altamente dinâmicas e econômicas de peças pequenas.

Produção mais rápida

Os encostos traseiros e um conceito de acionamento dinâmico fazem do TruBend Cell 7000 a célula de dobra de peças pequenas mais rápida do mundo.

Especializado em peças pequenas

Produza peças pequenas de até 500x380 mm com mais eficiência.

Produção automática

Graças ao sistema de transporte, você tem possibilidades de depósito flexíveis para as peças acabadas.

Ângulos exatos

Peças boas a partir da primeira peça – graças ao ACB.

Troca de ferramenta sem esforço

O ToolMaster Bend faz a equipagem automaticamente.

Fluxo de material ideal

O LoadMaster Bend faz o carregamento rápido, seguro e durante a operação.

TruBend Cell 7000 – a célula de dobra mais rápida do mundo
TruBend Cell 7000 com ToolMaster Bend
- / -
TruBend Cell 7000, fixação de ferramenta dividida
Fixação de ferramenta

Fixação de ferramenta dividida para melhor uso das garras, não há perda de tempo com troca de posição.

LoadMaster Bend, sensor de chapa integrado
Transferência precisa para o BendMaster

O sensor de chapa integrado do LoadMaster Bend efetua uma medição óptica das placas e garante uma transferência com a posição correta para o BendMaster.

LoadMaster Bend
LoadMaster Bend

O LoadMaster Bend carrega as prensas-dobradeiras durante a operação com as placas. Um sensor de chapa integrado as transfere com a posição exata para o BendMaster.

TruBend Cell 7000, pinça de aperto

Pinça de aperto

A pinça de aperto permite a dobra automática de peças pequenas. Seus eixos linear e de rotação reduzem o tempo de troca de posição.

TruBend Cell 7036
Tamanho do componente máx. 500 mm x 380 mm
Peso do componente máx. 3 kg
Capacidade de carga máx. 15 kg
Espessura da chapa mín. 8 mm
Força de prensa 360 kN
Velocidade de Trabalho bis zu 50 mm/s
Dimensões da célula de dobra 5,5 m x 3,9 m
PDF <1MB
Ficha de dados técnica

Os dados técnicos de todas as versões de produto como download.

Várias funções fazem da TruBend Cell 7000 uma célula de dobra bastante rápida e precisa.

Completamente automatizado

ToolMaster Bend
ToolMaster Bend

A troca de ferramenta simples: o ToolMaster Bend faz a equipagem das ferramentas adequadas automaticamente.

LoadMaster Bend
Sistema de transporte

Um sistema de transporte deposita as peças acabadas em caixas ou as descarrega sobre o transportador de paletes.

TruBend Cell 7000, console de troca de garra
Console de troca de garra com estação de limpeza de ferramentas

A troca da garra do BendMaster é feita automaticamente. Uma estação de limpeza limpa as ferramentas para você.

Precisão

Sistema de medição de ângulo ACB
Sistema de medição de ângulo ACB

Com o sistema de medição de ângulo ACB você consegue ângulos exatos de maneira consistente – sem intervenções manuais.

Sistema de medição de ângulo ACB Wireless

O ACB Wireless garante o ângulo perfeito, principalmente em curvas, superfícies espelhadas ou talas internas. O sistema simples de usar corrige, se necessário, o ângulo automaticamente, a comunicação entre a ferramenta e o comando é feito sem cabos.

TruTops Bend

Garanta a melhor qualidade a partir da primeira peça! Na programação de células de dobra automatizadas, o TruTops Bend garante isso com o conhecimento de dobras integradas da TRUMPF na forma de fatores de dedução e algoritmos para a seleção de ferramenta e cálculo de sequências de dobras.

Software

O portfólio de software TruTops completo oferece suporte durante todo o processo de fabricação. Controle de maneira fácil e pontual o andamento da operação, desde o gerenciamento dos pedidos dos clientes e processos de compra até à entrega da peça pronta. Graças ao acoplamento direto com o comando da máquina, você mantém o status de seus pedidos sob controle a qualquer momento.

ToolMaster Bend
Ferramentas com chip

As ferramentas de dobra da TruBend Cell 7000 são equipadas com um chip de identificação. Dessa maneira, o ToolMaster detecta a posição, o tipo de ferramenta e a rotação da ferramenta automaticamente.

Sistema de medição de ângulo ACB
Ferramentas com ACB

As ferramentas sensoras da TRUMPF funcionam segundo o princípio ACB comprovado. Discos de toque aplicados na forma da ferramenta medem diretamente na zona do processamento. Assim como as ferramentas padrão da TruBend Cell 7000, as ferramentas sensoras também estão equipadas com um chip.

Dependendo do país, pode haver divergências na oferta de produtos e nos dados apresentados. Reserva-se o direito de efetuar alterações em tecnologia, equipamento, preço e oferta de acessórios. Entre em contato com nosso parceiro no local para saber se o produto está disponível em seu país.
