TruMark Station 5000, rugalmas mindentudó gép a kényelmes feliratozáshoz
TruMark Station 5000, rugalmas mindentudó gép a kényelmes feliratozáshoz
Jelölő rendszerek

TruMark Station 5000

Rugalmas mindentudó gép a kényelmes feliratozáshoz

    - / -
    • Áttekintés
    • Alkalmazások
    • Műszaki adatok
    • Opciók
    • Szoftver
    • Lézer
    • Több Kevesebb
    Alkalmazkodóképes és ergonomikus

    A kompakt TruMark Station 5000 az intelligens, ergonomikus design alapján álló és ülő munkahelyként is használható. Az Ön igényei szerint a gépet X és Y irányú lineáris tengelyekkel és különböző befogórendszerekkel rendelkező körtengelyekkel szereljük fel. A gyártósorba való integrációhoz a feliratozó állomás lehetőséget kínál a munkadarabok hosszirányú továbbítására. Az oldalsó nyílások a burkolatban nagyfokú rugalmasságot kínálnak, hogy a TruMark Station 5000 felnőhessen az Ön igényeihez. A rugalmassága és a sokféle alkalmazásokhoz való alkalmassága alapján a TruMark Station 5000 a TRUMPF feliratozó rendszerek mindentudója.

    Kiváló kompatibilitás

    A TruMark Station 5000 minden TRUMPF jelölőlézerrel kombinálható.

    Rendkívül biztonságos

    A keletkező emissziókat az alapértelmezetten integrált elszívó berendezéssel szívják el.

    Univerzálisan alkalmazható

    Integrálja a TruMark Station 5000-et a gyártósorba, vagy használja álló vagy ülő munkahelyként.

    Mindenre nyitott

    Használja ki a munkadarabok hosszirányú továbbításának lehetőségét a gyártósorba való integrációval.

    Jelölés fénnyel, TruMark Station 5000
    TruMark Station burkolat nélkül a gyártósorba való integrációhoz
    Univerzálisan alkalmazható

    A megnövelt munkaterület ellenére a TruMark Station 5000 a kompaktságának köszönhetően a megszokott szabadságot teszi lehető az alkalmazási hely kiválasztásánál. A gyártósorba való integrációhoz lehetőséget kínál Önnek a munkadarabok hosszirányú továbbítására a burkolat oldalsó nyílásain keresztül vagy a burkolat nélküli, rugalmas TruMark Station 5000 révén (4. lézervédelmi osztály).

    TruMark Station 5000 integrált TruMark lézerrel
    Több leképező optika

    A TruMark Station 5000-hez számos lézer áll rendelkezésre különböző leképező optikákkal. Ezek optimálisan a TruMark sorozat jelölőlézereihez vannak igazítva, amely a TruMark Station 5000-nek leképező optikákat kínál legfeljebb 420 mm-es fókusztávolsághoz.

    Kezdés a TruMark 5000 sorozattal

    Kezdés

    A helyi hőbevitel hatására a munkadarab felülete elszíneződik. A munkaanyagtól és az energiabeviteltől függően változik a futtatási szín. A felület közben sima marad - így a szennyeződés nem tud lerakódni.

    Gravírozás aTruMark 5010 mobil jelölőlézerrel

    Gravírozás

    Gravírozásnál a lézersugár eltávolítja az alapanyag egy részét, és így mélyedést ér el. Ez a peremeknél lehet meredek, vagy futhat lejtősen.

    Műanyag elszíneződése a TruMark 5000 sorozattal

    Elszíneződés

    Amennyiben az anyag és a lézer hullámhosszát optimálisan egymáshoz hangolják, akkor a festékanyag molekulák célzottan színeződnek el vagy fakulnak ki. A felület közben sima marad.

    Felületstrukturálás a TruMark 5000 sorozattal

    Strukturált felületek

    A lézerrel a felületek funkcionálisan strukturálhatók. Ehhez különböző eljárások állnak rendelkezésre. Amennyiben a felület a legkisebb olvasztási dudorokkal strukturált, akkor változatlan anyagtulajdonságok mellett jelentősen magasabb tapadó hatás érhető el. Amennyiben az egymásba kapcsolódó részegységek a mikroedények létrejötte után kerülnek strukturálásra, akkor a tulajdonságok jelentősen javulnak azonos kenőanyag-mennyiség mellett.

    Felületmegmunkálás one-box lézerekkel

    Lézeres tisztítás

    A lézerrel a felületek egyszerűen és gyorsan tisztíthatók. Így a rozsda, olaj vagy foszfátrétegek a következő folyamatok előkészítéséhez kíméletesen eltávolíthatók anélkül, hogy az alatta lévő anyag megsérülne.

    Lézersugaras leválasztás a TruMark 5000 sorozattal

    Leválasztás

    A leválasztásnál az alapanyagra felvitt, színben erősen eltérő vékony műanyag fedőrétegek részben eltávolításra kerülnek. Ez az eljárás például az úgynevezett éjjel-nappali dizájnt teszi lehetővé, amelyet többek között az autóiparban alkalmaznak.

    Műanyagok habosítása a TruMark lézerrel

    Habosítás

    Habosításnál a lézer felmelegíti a műanyagot, így rövid idejű olvasztási folyamat jön létre. Az azt követő hűtési folyamat alatt kis gázbuborékok képződnek, amelyekben a beeső fény szórtan tükröződik. A lézeres feliratozás ezen fajtájánál domború feliratozás jön létre.

    TruMark Station 5000
    Munkadarab specifikációja
    Max. munkadarabméretek (Sz x Ma x Mé) 680 mm x 500 mm x 700 mm
    Rendelkezésre álló motoros tengelyek
    Z tengely mozgatási útja 500 mm 380 mm bei TruMark 5010
    X tengely mozgatási útja 300 mm
    Y tengely mozgatási útja 300 mm
    Z mozgatási sebesség 1,5 m/min
    X mozgatási sebesség 6 m/min
    Y mozgatási sebesség 6 m/min
    Csatlakozó és fogyasztás
    Villamos csatlakozás (feszültség) 115/230 V
    Villamos csatlakozás (frekvencia) 50/60 Hz
    Munkaállomás mérete és tömege
    Munkaállomás méretei (Sz x Ma x Mé) 860 mm x 2000 mm x 1310 mm
    Lézerosztály
    Lézerosztály 1
    PDF <1MB
    Műszaki adatlap

    Minden termékváltozat műszaki adatai letöltésre.

    A TruMark Station 5000-hez való további opciók optimalizálják az Ön gyártási folyamatát, és kezelőbarátabbá teszik.

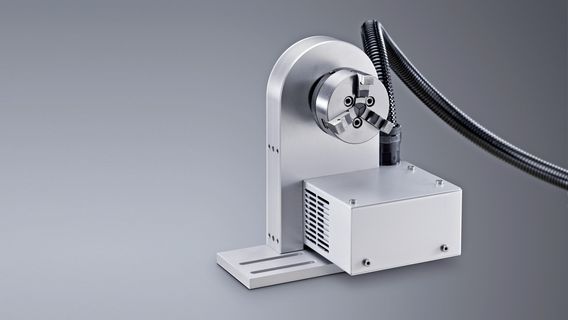

    A TruMark Station 5000 forgótengelye
    Forgótengelyek

    Az opcionális forgótengelyek segítségével kiváló minőségű jelöléseket realizálhat hengeres munkadaraboknál is. Egy léptetőmotoros forgótengely legfeljebb 2,5 kg súlyú részegységek (a kézi tokmány átmérője: 65 mm) kerületi feliratozását teszi lehetővé. Alternatívaként olyan forgótengely áll rendelkezésre, amely legfeljebb 20 kg súlyú részegységek (a kézi tokmány átmérője: 150 mm) kerületi feliratozását teszi lehetővé.

    TRUMPF Remote Service
    Remote Services

    Üzemzavar esetén a TRUMPF szervizszakértői biztos távolsági csatlakozáson keresztül aktívan hozzáférnek az Ön lézeréhez. A zavar gyakran így közvetlenül elhárítható, vagy a lézer konfigurációja oly módon módosítható, hogy Ön a pótalkatrész megérkezéséig tovább tudjon gyártani.

    A tengelyek léptető üzemmódja

    Integrálja a léptető üzemmód opciót a TruMark Station 5000-be, hogy az A, X, Y és Z tengely mozgásait a TruMark Station kezelőpultján a nyíl gombokkal tudja pozícionálni. Így a részegység szoftver beavatkozása nélkül is pozicionálható.

    X tengely/X-Y tengely a TruMark Station 5000-hez

    Egy programvezérelt meghajtás által működtetett, a gépállványba szerelt lineáris szán legfeljebb 25 kg súlyú részegységek pontos pozicionálását teszi lehetővé. A mozgatási út 300 mm, az ismétlési pontosság: ± 0,015 mm, a mozgatási sebesség 6 m/min és a pozicionálási pontosság: ± 0,05 mm.

    Forgatóberendezés 90°

    A skálával ellátott, kézzel szabadon beállítható forgatóberendezéssel a feliaratozás teljes szélessége megmunkálható a standard objektívhez (f = 163 mm). A szorítókarral a forgatóberendezés reteszelhető.

    Integrált elszívás a TruMark Station 5000-rel

    A részecske- és füstkibocsátáshoz való elszívó berendezés a TruMark Station 5000 gépállványába van integrálva, és egy PU tömlőn keresztül össze van kapcsolva a munkaterülettel. A gép belső terébe való integrációval a feliratozó munkaterület felállítási felülete nem nő meg. Az aktívszenes kombinált szűrőt a nyomáskülönbség-őr felügyeli, és a térfogatáram potenciométerrel beállítható.

    Munkatér bővítése

    A munkatér a kiszélesített oldalfalak révén nagyobb munkadarabok megmunkálásához kibővíthető.

    Pedálos kapcsolókészülék

    A TruMark Station 5000 egyszerűen és kényelmesen kezelhető. Így a jelölési folyamatot kényelmesen elindíthatja a pedálos kapcsolókészülékkel.

    Kezelői csomag

    A jelölőlézer kezelői csomagja egy képernyőből, egy billentyűzetből, valamint egy egérből áll.

    Kerek kapcsolóasztal – TruMark Station 5000R

    A kerek kapcsolóasztallal rendelkező verzióként a TruMark Station 5000 már a jelölési folyamat alatt lehetővé teszi a forgótányér belső felén a forgótányér külső felének felrakását és leszedését. Ezáltal növelik a termelékenységet, és szinkronizálhatók a felszerszámozási és gyártási folyamatok.

    A tengelyek léptető üzemmódja

    A TruMark Station 5000 valamennyi tengelye a gép kezelőpultján található nyílgombok segítségével vezérelhető.

    TruTops Mark

    A TruTops Mark feliratozó szoftver a TruMark lézerekkel való feliratozást a lehető legegyszerűbbé teszi. A TruTops Mark program a feliratozó szoftvert, a CAD szerkesztőt, a lézerparaméterek és interfészek kezelőjét, a folyamatprogramozást a QuickFlow-val és egy diagnózis eszközzel kombinálja. Ön az egyénileg kezelhető felületen keresztül minden funkciót kézben tart. A CAD szerkesztővel a grafikus tárgyak egyszerűen rajzolhatók és elrendezhetők. A lézerparaméterek adatbázisa lehetővé teszi Önnek az optimalizált paraméterek újbóli használatát. A QuickFlow folyamatprogramozással "Pick-and-Drop” olyan programokat készít, amelyek a teljes feliratozási ciklust az elejétől a végéig vezérlik. A diagnosztikai eszköz az érzékelők által rögzített, analóg mért értékeket jelenítik meg és elemzik.

    A TruMark Station 5000 minden TRUMPF jelölőlézerrel kombinálható, így minden alkalmazáshoz megfelelő megoldást kínál.

    One-box lézer, kompakt, költséghatékony és briliáns
    One-box lézer

    Kompakt, költséghatékony és briliáns

    TruMark 3000 sorozat, mindentudó gép az anyagok és alkalmazások terén
    TruMark 3000 sorozat

    Mindentudó gép az anyagok és alkalmazások terén

    TruMark 5000 sorozat, rugalmas, termelékeny kompakt lézerfejjel
    TruMark 5000 sorozat

    Rugalmas, termelékeny kompakt lézerfejjel

    TruMark 6000 sorozat, precíz, bevált és hatékony
    TruMark 6000 sorozat

    Precíz, bevált és hatékony

    Országonként eltérések lehetnek a termékválasztékban és ezekben az adatokban. A technika, felszereltség, ár és tartozékkínálat változtatásának jogát fenntartjuk. Kérjük, lépjen kapcsolatba a helyi kapcsolattartójával, hogy megtudja, hogy a termék az Ön országában rendelkezésre áll-e.
