A compacta TruPunch 2000 facilita a você a entrada no mundo do puncionamento automatizado. Essa máquina processa com elevada produtividade e flexibilidade um vasto espectro de peças na melhor qualidade. E tudo isso de um modo particularmente econômico, graças à elevada eficiência no uso dos recursos e ao alto rendimento, mesmo em tempos de menor aproveitamento.
O comando intuitivo e fácil de usar permite a produção imediata de peças simples e complexas.
Graças ao sistema On-Demand Drive, o sistema hidráulico do cabeçote de puncionamento trabalha sempre em um nível ideal.
A TRUMPF disponibiliza ferramentas de puncionamento de alta qualidade, como a ferramenta de rosqueamento ou a ferramenta de rebaixar com rolos.
O SheetMaster Compact carrega e descarrega a sua máquina em operação multiturnos.
Com a operação sem grade restante você economiza material e fabrica em segurança.

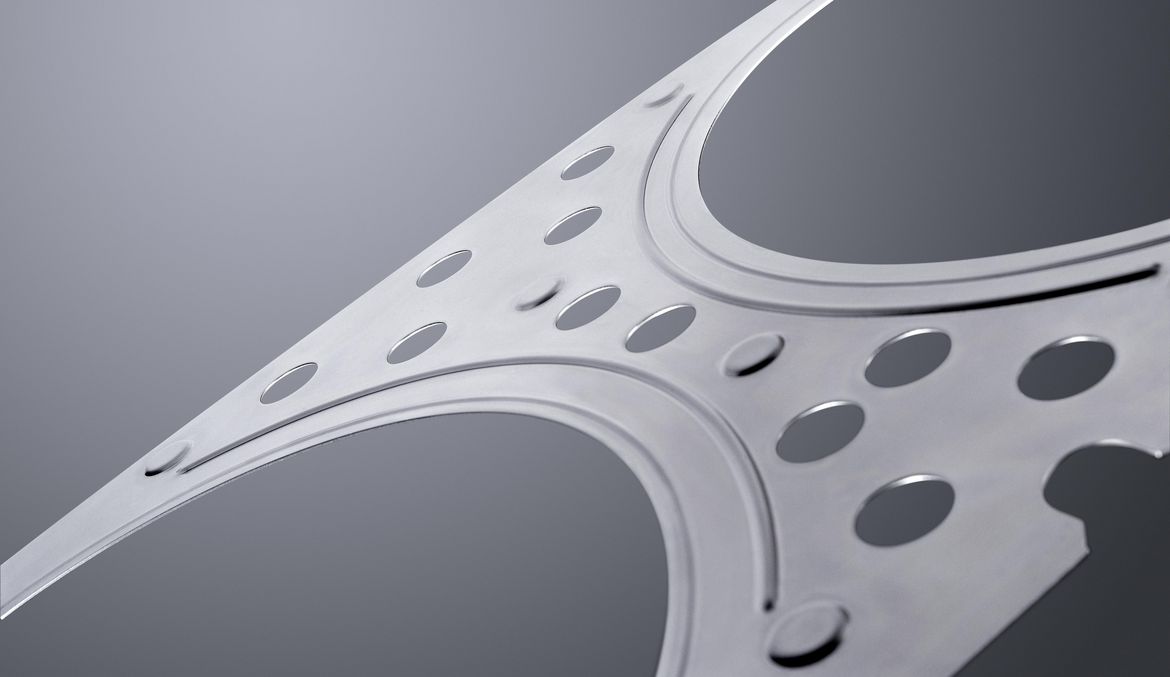

Fabricação flexível com ferramentas para cada aplicação, por exemplo, alças, tigelas, rebaixamentos com rolos. Para este componente foram usadas as seguintes ferramentas: ferramenta de offset, ferramenta para alças, ferramenta de repuxo de formas quadradas e redondas, ferramenta de rolete tipo offset e ferramenta de rolete de chanfro.
A máquina oferece a máxima flexibilidade de usinagem com a maior gama de ferramentas do mundo. Para esta peça de trabalho foram usadas as seguintes ferramentas: ferramenta de revirar com rolos, ferramenta MultiCut, ferramenta de taça-cone e ferramenta de rebaixar com rolos.
|
TruPunch 2000 formato médio
|
|
|---|---|
| Dimensões | |
| Largura | 6540 mm 1 |
| Profundidade | 7237 mm 1 |
| Altura | 2155 mm 1 |
| Taxa máx. de curso | |
| Puncionagem (E = 1 mm) | 900 1/min |
| Marcar | 1600 1/min |
| Área de trabalho | |
| Puncionagem do eixo X | 1250 mm |
| Espessura máx. da chapa | 6,4 mm |
| Peso máx. da peça de trabalho | 150 kg |
| Força máx. de puncionagem | 165 kN |
| Ferramentas | |
| Tempo de mudança da ferramenta MultiTool | 2,4 s |
| Quantidade de ferramentas/garras | 18 Unidade / 2 Unidade |
| Descarga de peças | |
| Tamanho máx. das peças para tampa de ejeção de peças de puncionagem | 180 mm x 150 mm |
| Tamanho máx. da peça da tampa de ejeção de peças, punçonagem (com mesa de deslocamento) | 180 mm x 500 mm |
| Tamanho máx. das peças para calha de ejeção fixa de puncionagem (com mesa de deslocamento) | 460 mm x 500 mm |
| Valores de consumo | |
| Absorção de potência média sistema de desligamento automático ativo | 0,3 kW |
| Absorção de potência média na produção | 4,5 kW |
Os dados técnicos de todas as versões de produto como download.
A TruPunch 2000 é sinônimo de qualidade e eficiência ao mais alto nível. São garantidos a usinagem e o manuseio preservadores de material e a fabricação com eficiência energética e conservadora recursos.

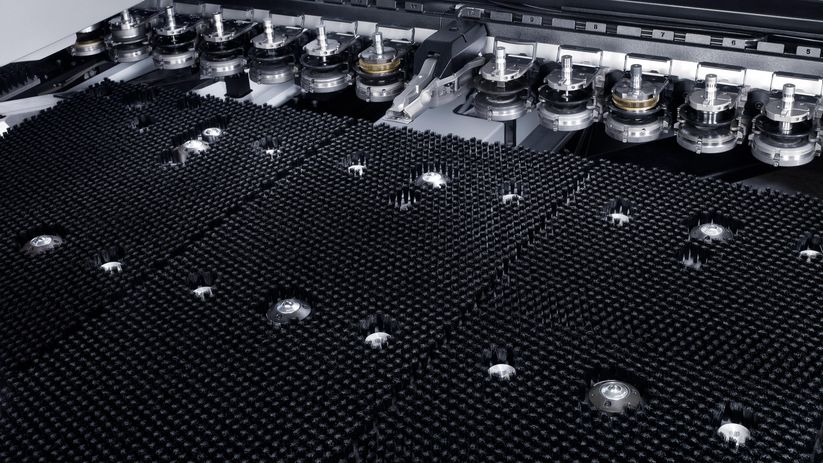

Para preservar o material durante o manuseio há mesas de escovas à disposição.
Com o pacote para usinagem de chapas sob medida, você consegue usinar também chapas sob medida com segurança e facilidade. Isso é possível com um segundo pino limitador e uma garra extra.
Graças ao sistema On-Demand Drive, o sistema hidráulico do cabeçote de puncionamento trabalha sempre em um nível ideal. Isto reduz a produção de ruído durante o tempo de inatividade e evita a carga hidráulica de todo o sistema.
A TRUMPF é o primeiro fabricante em nível mundial a disponibilizar uma puncionadeira para a operação sem grade restante. Esta inovação economiza material e aumenta a segurança de seus processos.
Com a cinta transportadora de peças você evacua cuidadosamente peças de puncionamento para fora da área de segurança da máquina.
Configure e programe suas máquinas de laser, puncionadeiras e máquinas de puncionamento e laser combinadas de forma inteligente com TruTops Boost, sua solução 3D tudo-em-um. Várias soluções de automação economizam tempo em operações rotineiras e o conjunto comum de aninhamentos economiza tempo e material. Além disso, você sempre mantém uma visão geral de todas as ordens de produção e garante um trabalho baseado em pedido.
O portfólio de software TruTops completo oferece suporte durante todo o processo de fabricação. Controle de maneira fácil e pontual o andamento da operação, desde o gerenciamento dos pedidos dos clientes e processos de compra até à entrega da peça pronta. Graças ao acoplamento direto com o comando da máquina, você mantém o status de seus pedidos sob controle a qualquer momento.

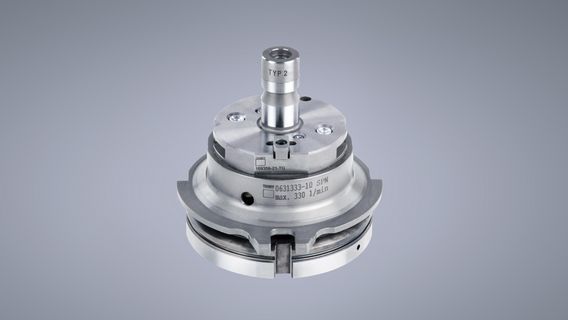

Fabrique roscas na puncionadeira. Os custos de peças são reduzidos graças ao processamento completo realizado em uma só máquina.
A ferramenta de rebaixar com rolos permite fabricar rebaixamentos retos ou curvos em qualquer comprimento de chapa. A velocidade de processamento é muito alta.
A ferramenta de gravar permite marcar peças de chapa de maneira flexível. O resultado apresenta excelente qualidade, pois o processamento é feito sem arranque de aparas.
A TRUMPF disponibiliza a maior oferta de ferramentas de puncionamento no mercado em nível mundial. Você encontra a solução certa para cada aplicação de puncionamento e conformação.
O SheetMaster Compact é a solução compacta e econômica para baixa gama de automação de sua TruPunch 2000.
O SheetMaster Compact assume o carregamento de processo seguro de chapas, bem como o descarregamento de chapas Microjoint e grades restantes. Nesse caso, se necessário, a máquina funciona de maneira totalmente automatizada. Isso aumenta a produtividade e, além disso, alivia o operador.
Dependendo do país, pode haver divergências na oferta de produtos e nos dados apresentados. Reserva-se o direito de efetuar alterações em tecnologia, equipamento, preço e oferta de acessórios. Entre em contato com nosso parceiro no local para saber se o produto está disponível em seu país.
