Cresce de acordo com suas necessidades
O armazenamento em torre TruStore Série 3000 reduz os requisitos de espaço e pode ser expandido para se tornar um sistema totalmente automático. Usando o princípio modular, você pode expandi-lo modularmente a qualquer momento, até uma célula de corte e dobra com várias máquinas. A altura de armazenamento pode ser escolhida entre 17 níveis possíveis, os compartimentos de armazenamento podem ser ajustados em 90, 170 ou 260 mm. O armazém pode ser facilmente conectado aos seus sistemas de corte a laser 2D TRUMPF, puncionadeiras, máquinas combinadas de puncionamento/laser e dobradeiras.
Duplique o tempo de funcionamento da sua máquina e torne os seus fluxos de trabalho eficientes em termos de tempo e custos.
Com o TruStore Série 3000 você economiza até 85 % de área de instalação.
Expanda o seu TruStore Série 3000 a qualquer momento, graças às flexíveis possibilidades de conexão.
Armazenamento de até 210 toneladas em formato grande.
Controle seu fluxo de materiais de forma eficaz graças aos dados transparentes de armazém e de material da solução de software Oseon.
|
TruStore 3030
|
TruStore 3040
|
|
|---|---|---|
| Formato da chapa | 3048 mm x 1524 mm | 4064 mm x 2032 mm |
| Alturas de pilha | 90 mm / 170 mm / 260 mm | 90 mm / 170 mm / 260 mm |
| Carga máx. por compartimento | 3000 kg | 5000 kg |
Software
Desde a consulta do cliente até a entrega da peça fabricada – o portfólio de software da TRUMPF otimiza seu processo de produção completo. A TRUMPF combina, de forma inteligente, o software com máquinas e serviços em soluções da Indústria 4.0 sob medida para sua Smart Factory.
Com as opções de equipamentos adicionais, você aumenta o desempenho de seu TruStore Série 3000.
Escolha entre o formato grande (3000 x 1500 mm) com peso de carga de 3000 kg por compartimento ou formato máxi (4000 x 2000 mm) com peso de carga de 5000 kg por compartimento.
Armazene material em três níveis de paletes, em três alturas de armazenamento: 90, 170 ou 260 mm de altura. As alturas de carga e descarga podem ser configuradas separadamente, de modo compatível com a sua produção e as automações conectadas.
Com essa torre de armazenamento com dispositivo de movimentação de paletes, você escolhe entre 16 níveis de altura entre 3,4 e 8,4 m. A torre armazena até 37 paletes formato grande ou 24 paletes formato máxi.
Expanda o sistema de armazenamento de torre simples com uma segunda torre de armazenamento para até 38 paletes de armazenamento adicionais no formato grande ou até 25 paletes no formato máxi. A altura variável da torre pode ser ajustada de aproximadamente 3,4 até 8,4 m.
Carregue e descarregue a sua torre simples diretamente no dispositivo de movimentação de paletes, com punções de suporte de dobra automática e encostos, bem como acesso por um lado longitudinal. Isso economiza tempo e custos graças à integração e instalação rápida.
Com um carro versátil você pode armazenar e descarregar no lado longitudinal, adequado para ambos os sistemas de torre. O percurso de deslocamento se ajusta ao seu espaço e processos. Quando o carro está fora da torre, você tem acesso aos paletes por todos os lados. Enquanto isso, o dispositivo de movimentação de paletes eleva e baixa o material dos punções de apoio do carro.
Use um a dois carros na parte da frente, para armazenar e descarregar, adequado para ambos os sistemas de torre. O percurso e a direção de deslocamento podem ser ajustados às condições. Quando o carro está fora da torre, você tem acesso aos paletes por todos os lados. O carro possui uma mesa de elevação com punções de apoio, para movimentação direta do material
Unidades de carga/descarga e de classificação, como LoadMaster, LiftMaster, LiftMaster Linear, SheetMaster ou BendMaster podem ser conectadas ao armazém através de carros de transporte. Escolha entre carro simples ou duplo e ajuste os percursos de deslocamento ao seu espaço disponível. O abastecimento automático com material aumenta a produtividade e o tempo de funcionamento da máquina com menor utilização de pessoal. Otimize processos e capacidades de armazenamento intermediário através de outras opções.
Unidades de carga e descarga, como LiftMaster Compact, LiftMaster Store ou LiftMaster Store Linear podem ser conectadas longitudinalmente à torre de armazenamento. O acesso direto aos paletes de armazenamento cuida de tempos de ciclo mínimos. Além disso, você economiza espaço e envolvimento de pessoal e aumenta a produtividade e o tempo de funcionamento da máquina.
A construção modular das automações e dos armazéns permite uma posterior expansão gradual das células. Você permanece flexível e com baixo risco do investimento.

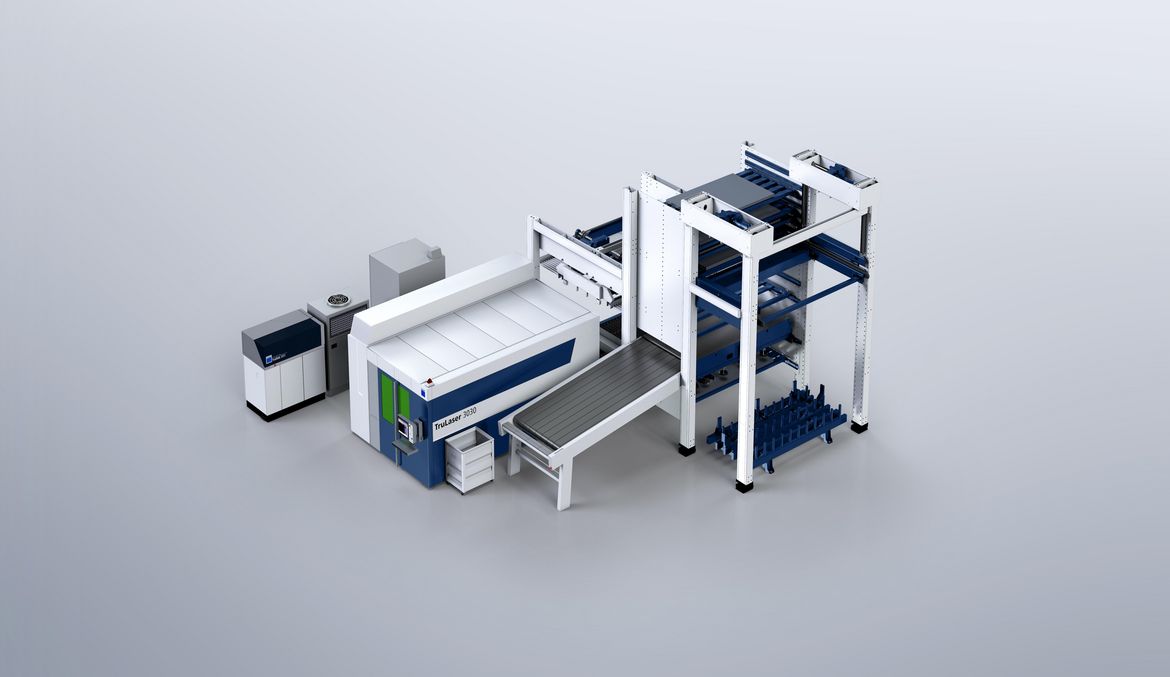

Além disso, você otimiza a sua classificação de peças com a opcional cinta de transporte PartMaster.
Em um armazém TruStore Série 3000 você pode conectar várias máquinas, de forma direta através de torres ou indiretamente através de carros de transporte.
Também é possível conectar diversas máquinas às versões de automação LiftMaster Linear ou LiftMaster Store Linear.
Adapte o seu armazém às suas necessidades: as bases dos paletes evitam a queda de peças pequenas e os cartuchos de armazenamento permitem trabalhar com múltiplos paletes auxiliares de máquinas. Um dispositivo de pesagem no dispositivo de movimentação de paletes para inventário permanente e uma mesa de desembalar facilitam a separação de material em bruto e paletes de madeira. A solução que você deseja ainda não está aqui? Fale sobre isso conosco.
Solução de fabricação para corte a laser com armazenamento em torre
Célula de produção com compartimentos de armazenamento de 24 x 90 mm: Sistema de armazenamento de torre dupla TruStore 3030 (3390 mm), carro de entrada / saída longitudinal sem curso, carro simples na parte da frente para automação de carga / descarga de conexão indireta LiftMaster a um sistema de corte a laser 2D TruLaser 3030.
Solução de fabricação para corte a laser com armazenamento em torre
Célula de produção com compartimentos de armazenamento de 17 x 90 mm: Sistema de armazenamento de torre simples TruStore 3030 (5550 mm), estação de entrada/saída sob o dispositivo de movimentação de paletes, automação de carga / descarga de conexão direta longitudinal LiftMaster Compact, bem como terceira estação de paletes a um sistema de corte a laser 2D TruLaser 3030.
Solução de fabricação para corte a laser com armazenamento em torre
Célula de produção com compartimentos de armazenamento de 17 x 90 mm: Sistema de armazenamento de torre simples TruStore 3030 (5550 mm), estação de entrada/saída sob o dispositivo de movimentação de paletes, automação de carga / descarga de conexão direta longitudinal LiftMaster Compact, com estação de pórtico adicional com PartMaster a um sistema de corte a laser 2D TruLaser 3030.
Solução de fabricação para corte a laser com armazenamento em torre
Célula de produção com compartimentos de armazenamento de 26 x 90 mm: Sistema de armazenamento de torre simples TruStore 3030 (8250 mm), carro de entrada/saída com curso na parte da frente, automação de carga / descarga de conexão direta longitudinal LiftMaster Compact, bem como cinta transportadora de peças PartMaster a um sistema de corte a laser 2D TruLaser 3030.
Redução do consumo de espaço através da instalação m plataforma da fonte de raio laser, do aspirador de pó compacto e do agregado de refrigeração.
Solução de fabricação para corte a laser com armazenamento em torre
Célula de produção com compartimentos de armazenamento de 35 x 90 mm: Sistema de armazenamento de torre dupla TruStore 3030 (5550 mm), carro de entrada/saída com curso na parte da frente, automação de carga / descarga de conexão direta longitudinal LiftMaster Compact, bem como cinta transportadora de peças PartMaster a um sistema de corte a laser 2D TruLaser 3030.
Solução de fabricação para corte a laser com armazenamento em torre (Butterfly)
Célula de produção com compartimentos de armazenamento de 25 x 90 mm: Sistema de armazenamento de torre dupla TruStore 3030 (5550 mm), carro de entrada/saída com curso na parte da frente, 2x automações de carga / descarga de conexão direta longitudinal LiftMaster Compact, bem como 2x cintas transportadoras de peças PartMaster a 2x sistemas de corte a laser 2D TruLaser 3030.
Solução de fabricação para corte a laser com armazenamento em torre
Célula de produção com compartimentos de armazenamento de 22 x 90 mm: Sistema de armazenamento de torre simples TruStore 3030 (5550 mm), carro de entrada/saída longitudinal com curso, automação de carga / descarga de conexão direta longitudinal LiftMaster Store, bem como unidade de classificação SortMaster com carro de descarga duplo a um sistema de corte a laser 2D TruLaser 3030. Acesso rápido ao dispositivo de troca de paletes da máquina, permitindo uma opcional porta articulada de enrolar.
Solução de fabricação para corte a laser com armazenamento em torre
Célula de produção com compartimentos de armazenamento de 36 x 90 mm: Sistema de armazenamento de torre dupla TruStore 3030 (5010 mm) com carro de entrada/saída com curso na parte da frente e máquina a laser totalmente automática TruLaser Center 7030 conectada indiretamente.
Solução de fabricação para puncionamento e processamento a laser com armazenamento em torre

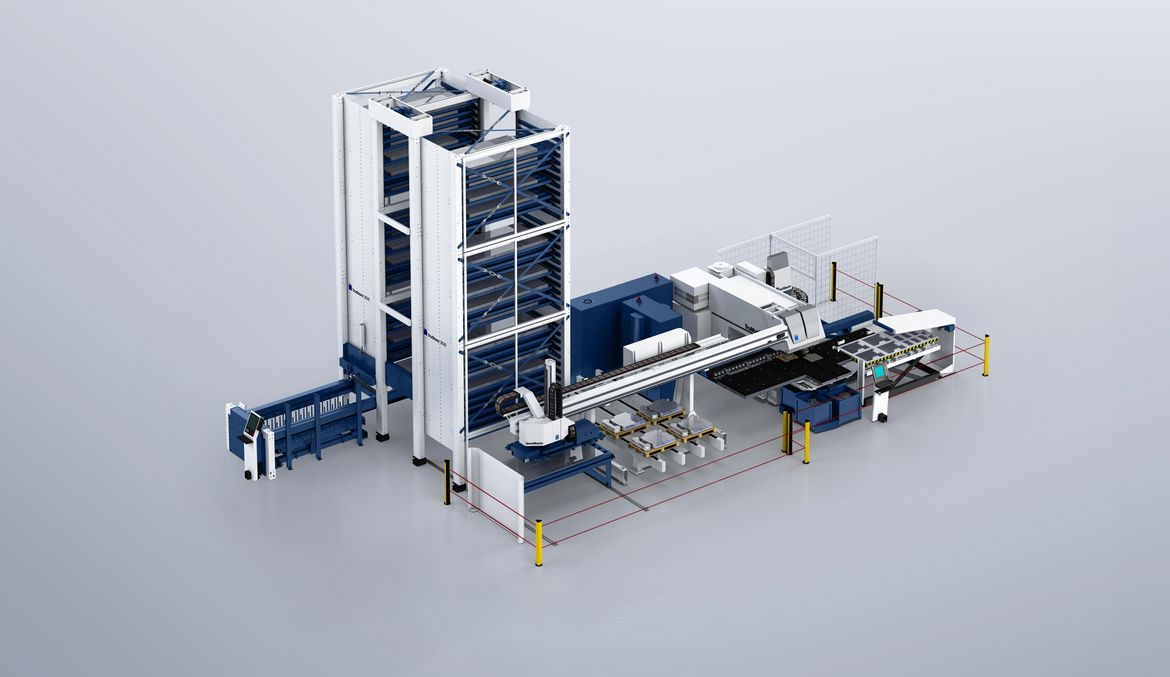

Célula de produção com compartimentos de armazenamento de 34 x 90 mm: Sistema de armazenamento de torre simples TruStore 3030 (8250 mm), carro de entrada/saída com curso na parte da frente, carro duplo longitudinal com automação de entrada/saída e de classificação SheetMaster de conexão indireta a uma máquina combinada de puncionamento/laser TruMatic 7000.
Solução de fabricação para puncionamento e processamento a laser com armazenamento em torre (Butterfly)
Célula de produção com compartimentos de armazenamento de 71 x 90 mm: Sistema de armazenamento de torre dupla TruStore 3030 (8250 mm), carro duplo longitudinal na frente e carro duplo atrás com 2x automações de entrada/saída e de classificação SheetMaster de conexão indireta a 2x máquinas combinadas de puncionamento/laser TruMatic 7000.
Solução de fabricação para puncionamento e dobra oscilante com armazenamento em torre
Célula de produção com compartimentos de armazenamento de 43 x 90 mm: Sistema de armazenamento de torre dupla TruStore 3030 (5550 mm), carro de entrada e saída com curso na frente, carro duplo longitudinal na frente e carro duplo atrás com automação de entrada/saída e de classificação SheetMaster de conexão indireta a uma puncionadeira TruPunch 5000 e uma máquina de dobra oscilante TruBend Center 7030.
