Détection des caractéristiques 3D

Ayez toute confiance en votre processus avec les systèmes de capteurs TRUMPF.

En toute sécurité grâce aux informations 3D

VisionLine OCT Detect associe le monde du traitement d'images à lumière incidente avec la topographie de cohérence optique (OCT) pour détecter des caractéristiques en trois dimensions. Le capteur OCT balaye le composant de manière coaxiale au laser d'usinage et fonctionne indépendamment de l'éclairage et de la situation de tension respectifs. Les informations 3D ainsi générées peuvent être utilisées pour le positionnement et la vérification des caractéristiques des composants, comme le décalage en hauteur des autres composants.

Fiabilité vérifiée

Si la paire de hairpins a la même hauteur, cela est à coup sûr détecté à l'avance.

Utilisation intuitive

Le système de guidage du faisceau OCT est figuré directement dans l'image prise par la caméra

Solution sur mesure

L'équipe d'experts de TRUMPF développe des algorithmes adaptés à votre composant.

Traçabilité rigoureuse

Avec le logiciel additionnel QDS-2 (Quality Data Storage), les données des capteurs sont transmises de manière synchrone avec le processus.

Capteurs TRUMPF de mesure de profil de hauteur par détection OCT

Balayage du profil en hauteur

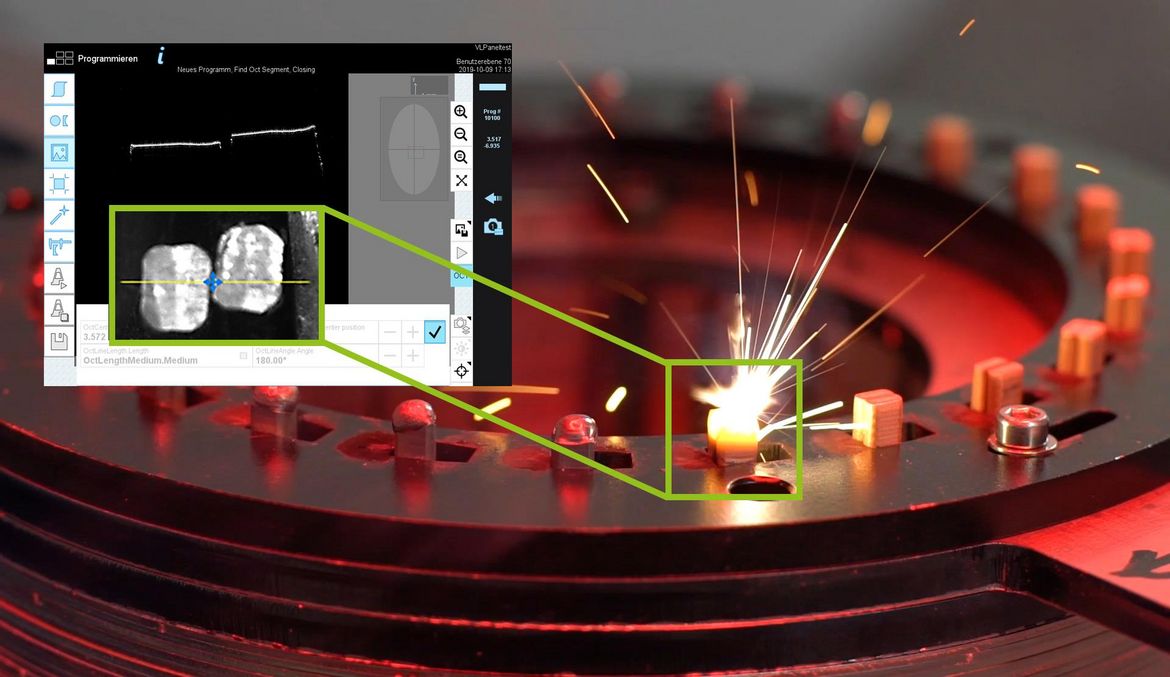

Un cas d'application typique de la détection des caractéristiques 3D VisionLine OCT Detect est le balayage du profil de hauteur des hairpins dans les stators. Les hairpins sont utilisés dans les moteurs électriques.

Capteurs TRUMPF VisionLine Detect

Identification des erreurs de positionnement

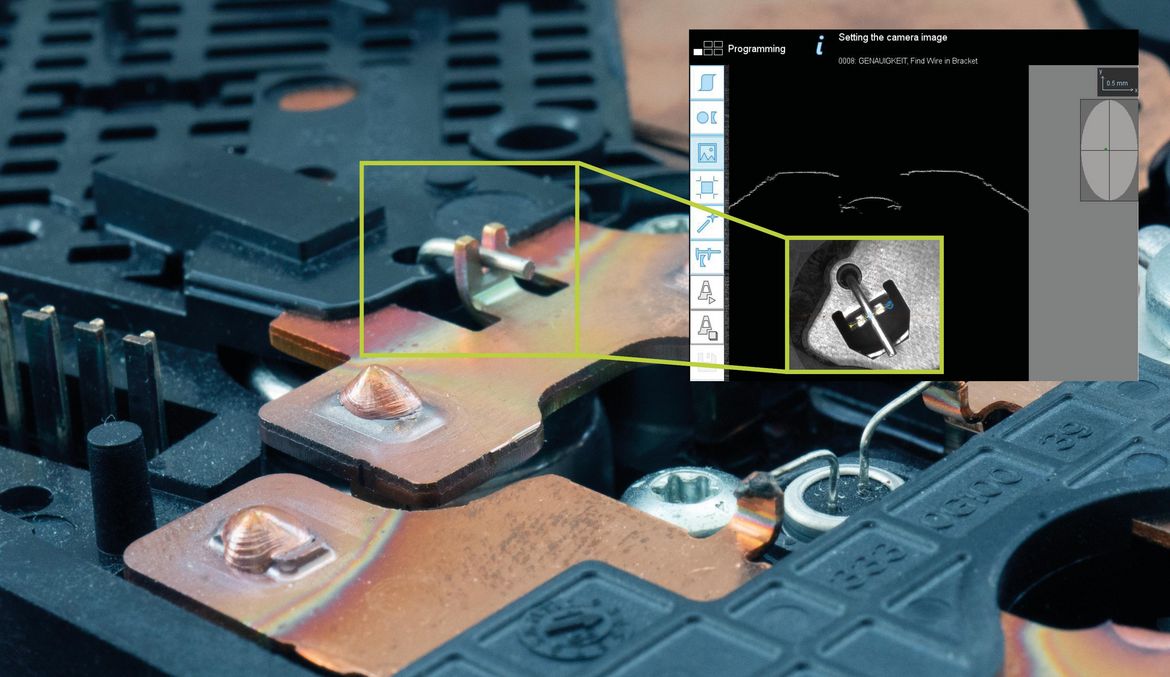

Une fourchette est-elle coincée dans votre dispositif de support ? VisionLine OCT Detect peut l'identifier très simplement. Au cours du soudage des connecteurs d'une carte de circuit imprimé, il est ainsi possible de réagir à l'avance.

Identification des caractéristiques 3D, identification du basculement

Détecter le basculement

Le couvercle est-il bien en place ? VisionLine OCT peut également être utilisé dans la production de batteries, pour le soudage Can-Cap par exemple.

Visionline OCT Detect
Configuration
Lasers disponibles TruDisk
Options disponibles Detect, Project
Distances focales disponibles 255 / 345 mm (autres sur demande)
Eclairage LED, λ = 625 nm
Capteur OCT SLED, λ = 820 nm - 860 nm Classe 3B, P0 = 20 mW
Paramètre
Fréquence de mesure capteur OCT 70 kHz
Temps de traitement d'image type 100 ms - 150 ms
Précision type de la reconnaissance de position relative 2D ± 25 μm au centre de l'image (caméra)
Précision type de la reconnaissance de position relative 3D ± 25 μm au centre de l'image (OCT)
Capteurs TRUMPF VisionLine OCT Detect
VisionLine OCT Detect

La détection des caractéristiques 3D permet d'intégrer facilement l'OCT et des programmes de traitement d'image au processus de fabrication. Vous pouvez sélectionner, dans une bibliothèque de modèles, des éléments d'identification convenant à de nombreux cas d'application, et les configurer via l'interface utilisateur du Panel PC.

VisionLine Project
VisionLine OCT Project

Avec un pack de service supplémentaire, TRUMPF fournit une solution complète pour les tâches d'OCT ou de traitement d'image complexes. Sous réserve d'une étude de faisabilité concluante, la programmation de la solution sur mesure, y compris la documentation détaillée, est effectuée.
