TruLaser Cell 5030 | TRUMPF
TruLaser Cell 5030
.NEW
TruLaser Cell 5030
Háromdimenziós lézersugaras vágógépek

TruLaser Cell 5030

Az alapmodell

Az Ön indulása a rugalmas lézeres megmunkálás felé

2D lézervágás | 3D lézervágás | lézerhegesztés

Olyan kedvező árú és rugalmas, mint még soha: a TruLaser Cell 5030 a gép alacsony óránkénti költségével meggyőző, és optimálisan alkalmas a kis és közepes sorozatméretekhez, valamint a gyakori alkatrészcseréhez. Egy energiahatékony és karbantartást alig igénylő TruDisk szilárdtestlézerrel, valamint a bevált TruLaser Cell-sorozatok számos funkciójával felszerelve a TruLaser Cell 5030 maximális rugalmasságot kínál vágásnál és hegesztésnél egyaránt.

Vonzó ár-teljesítmény arány

A TruLaser Cell 5030-nak nemcsak a beruházási költségei alacsonyak, hanem a folyamatos üzemben tartás költségei is.

30%-kal kisebb helyszükséglet

A mozgó optikának köszönhetően az alkatrész fixen el van helyezve, így kevesebb hely szükséges a gép felállításához.

Dinamikus és precíz

A mozgó optika révén Ön kiváló minőségű munkaeredményt és nagyszerű termelékenységet ér el.

20%-kal alacsonyabb óránkénti gépköltségek

Az energiahatékony és karbantartást alig igénylő TruDisk szilárdtestlézerrel olyan olcsón vághat, mint még soha.

Biztonságos és gyors

Profitáljon a vágás- és hegesztőoptikához való mágneses kuplungból és az elöl elhelyezkedő gyors tolóajtókból.

Egyszerűen kezelhető

Amíg a teachbox-szal és az érintőképernyővel az alkatrészek bejáratását egyszerűen tudja kezelni, addig a TruTops Cell Basic szoftver a programok gyors testreszabását teszi lehetővé – közvetlenül a gépen.

Győződjön meg most a TruLaser Cell 5030 kis és közepes sorozatméretekhez nyújtott számos előnyéről.
A számos hasznos funkció olyan egyszerűvé teszi Önnek a belépést a rugalmas 2D- és 3D-lézervágásba, mint még soha.
Tudjon meg mindent a gép intuitív kezelési koncepciójáról.
TruDisk, csúcsteljesítményű alátét
Lézer és lézerrendszer – tökéletes páros a TRUMPF-nál

A TruLaser Cell 5030 optimálisan a TRUMPF TruDisk diszklézerhez van kifejlesztve. A kiváló sugárminőség révén a szilárdtest lézer alkalmas a TruLaser Cell típusos vágási alkalmazásaihoz. Profitáljon a jelentősen magasabb vágási sebességekből és nagyobb termelékenységből.

A TruLaser Cell 5030 beltere
Biztonságos és robusztus gépi megoldás

Minimalizálja a gép sérüléseit a mágneses kuplunggal, ütközés esetén pedig dolgozzon gyorsan és precízen tovább – a szerviz szerelője nélkül. Tapasztalja meg az X-Blast technológiával és az ezzel összefüggő, a fúvóka és a lemez közötti nagyobb távolsággal a nagyfokú folyamatbiztonságot a 3D-alkatrész meggyőző minőségében.

Lézervágott csomagtartófedél
Olcsó gyártás

A TRUMPF új 3D-lézervágógépével Ön a gépköltségeket akár 20%-kal csökkentheti a hibrid és Sheetmover gépekkel összehasonlítva. Az energiahatékony és karbantartást alig igénylő TruDisk lézer jelentősen energiahatékonyabb gyártást tesz lehetővé – mindeközben pedig nem veszíti el a vágási sebességet és ezáltal a termelékenységet. Ezenfelül a TruLaser Cell 5030 illik a hibrid berendezés tipikus szélességéhez és az addig szükséges hely harmadát is megtakarítja.

TRUMPF-laser-welding-TruLaserCell-5030
Rugalmasság az eljárás során

A szilárdtest lézerrel való üzemhez kifejlesztett 2 az 1-ben szál lehetővé teszi az egyetlen lézerfénykábellel való hegesztést és vágást. A két eljárás közötti váltás során csak a megmunkáló optikát kell kicserélni, a rendszervezérlés automatikusan becsatolja a lézersugarat. Így Ön nemcsak a legjobb megmunkálási eredményeket kapja meg, hanem a berendezését is egyszerűbben kezeli, és jelentősen több alkalmazást tud használni.

Karosszéria alkatrészek 3D lézervágása TruLaser Cell gépekkel

Lézervágott csomagtartófedél

A karosszéria-alkatrészek kivágásához rendkívüli rugalmasságra és a módosítások gyors és egyszerű végrehajtásának lehetőségére van szükség. A TruLaser Cell 5030-cal Ön az alumínium-ötvözetek és a modern acélötvözetek minden tipikus nyersanyagát rendkívül hatékonyan munkálja meg.

Lézervágott gépjármű hátsó ülés

A TruLaser Cell 5030 a mélyhúzott alkatrészek áttörését és szegését is lehetővé teszi. Míg kis darabszámok esetén a hagyományos stancolószerszámokkal való megmunkálás gyakran túl drága, addig a TruLaser Cell 5030-cal a legrövidebb időn belül minden szükséges kontúrt ki tud vágni és csökkenti a gyártási költségeket.

Lézerhegesztett szellőzőkerék a TruLaser Cell 7000 sorozattal

Lézerhegesztett szellőzőkerék

Az olyan háromdimenziós alkatrészek lézersugaras megmunkálása, mint például a szellőzőkerék, új kialakítási lehetőségeket tesz lehetővé a geometriában. Így Ön anyagtakarékosan tervezhet, és csökkentheti a súlyt. Ezenfelül a lézerhegesztéssel jelentősen csökken az utómegmunkálás a hagyományos eljárással szemben. Ön időt takarít meg, és megakadályozza az alkatrész deformálódását.

TruLaser Cell 5030
Tengelymozgatási tartomány
X tengely tengelymozgatási tartománya 3000 mm
Y tengely tengelymozgatási tartománya 1500 mm
Z tengely tengelymozgatási tartománya 700 mm
B tengely tengelymozgatási tartománya ± 135 °
C tengely tengelymozgatási tartománya n x 360 °
Munkadarab max. mérete
Munkadarab max. X mérete 2540 mm
Munkadarab max. Y mérete 1040 mm
Munkadarab max. Z mérete 470 mm
Max. tengelysebességek
Max. X irányú tengelypárhuzamos tengelysebesség 60 m/min
Max. Y irányú tengelypárhuzamos tengelysebesség 60 m/min
Max. Z irányú tengelypárhuzamos tengelysebesség 60 m/min
Max. szimultán tengelysebesség 104 m/min
B tengely max. tengelysebessége 60 1/min
C tengely max. tengelysebessége 60 1/min
Max. tengelygyorsulás
Max. X irányú tengelypárhuzamos tengelygyorsulás 5 m/s2
Max. Y irányú tengelypárhuzamos tengelygyorsulás 5 m/s2
Max. Z irányú tengelypárhuzamos tengelygyorsulás 5 m/s2
Max. szimultán tengelygyorsulás 8 m/s2
B tengely max. tengelygyorsulása 200 rad/s2
C tengely max. tengelygyorsulása 100 rad/s2
Pozicionálási pontosság
Lineáris tengelyek pozicionálási pontossága (X, Y, Z) 0,08 mm
Forgótengelyek pozicionálási pontossága (B) 0,015 °
Lézer
Max. lézerteljesítmény 2000 W - 4000 W
Rendelkezésre álló lézerek TruDisk

TruTops Cell

TruTops Cell bringt alles mit, was Sie für eine bequeme Programmierung Ihrer 3D-Laserbearbeitungsprozesse brauchen – egal ob es um die Programmierung von Laserschneid-, Laserschweiß- oder Laserauftragsschweißprogrammen geht. Sie liest 3D-CAD-Daten über zahlreiche Schnittstellen ein und korrigiert sie im Bedarfsfall. Das System erstellt automatisch Schneidvorschläge in allen drei Dimensionen. Außerdem generiert es automatisch Vorschläge für Vorrichtungen.

TruTops Boost

Die All-in-One-Lösung TruTops Boost ermöglicht es mehrere Prozessschritte abzudecken und durchgängig zu arbeiten: Vom 3D-Teil bis zum fertigen NC-Programm für Biege-, Stanz- und Laserprogramme sind alle Schritte eines Auftrags enthalten. Dabei berücksichtigt die Software Abhängigkeiten zwischen den verknüpften Technologien Bend und Cut sowie der Konstruktion und sichert so einen schnellen Fertigungsprozess. Das Ergebnis: Eine durchgängige Software mit verknüpfter Intelligenz – die für das optimale Zusammenspiel von Software und Maschine sorgt.

Az alkalmazástól függően Ön kiválasztja az alkalmazásához megfelelő lézert, amelyet a TruLaser Cell 5030-cal kombinálhat. Így mindig tökéletes megoldást kap – a befektetett összegtől, az ágazattól vagy a darabszámtól függetlenül.

FocusLine

A FocusLine a fókusztávolság programvezérelt beállítását teszi lehetővé az anyagfajtától és anyagvastagságtól függően. A helyzet beállítása egy légnyomással irányított tükörrel történik, amelynek a felületíve változik.

Smart Optics Setup

A Smart Optics Setup esetén egy, a gépágyra szerelt berendezésről van szó tesztlemezek vágásához és a gép beállításához. A standardizált makrók révén ennek megvalósítása még egyszerűbb. Ezáltal időt és pénzt takarít meg.

A TruLaser Cell 5030 beltere
Bővített mozgatási tartomány

Az alapgép munkaterülete opcionálisan 300 mm-rel megnövelhető jobb oldalra. Ez javítja a használható 3D-munkaterületet és megkönnyíti a hozzáférést a gép elejéhez a nagy alkatrészek felrakásnál és leszedésnél.

TruTops Cell Basic
TruTops Cell Basic

A TruTops Cell Basic-kel a programok egyszerűbben és biztonságosabban igazíthatók közvetlenül a géphez. Az NC programon belüli navigáció ezáltal rendkívül egyszerű, mivel a változó kontúr a megfelelő NC szöveggel egy egérkattintással kiválasztható. Minden végrehajtott módosítás azonnal megjelenik, és így a programban való munka még soha nem volt ilyen biztonságos.

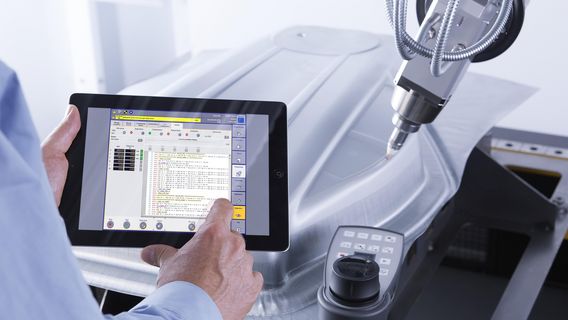

MobileControl alkalmazás

A TRUMPF MobileControl alkalmazásával a gépét egyszerűen és rugalmasan kezeli és vezérli, mivel az alkalmazás átadja a standard kezelőpult felületét a táblagép érintőképernyőjének. Ily módon a statikus kezelőpult mellett további lehetősége is van a gép felügyeletére és vezérlésére.

Körtengely

A körtengely a forgásszimmetrikus alkatrészek megmunkálását is lehetővé teszi. A kiegészítő tengely vízszintesen és függőlegesen is felszerelhető a munkaasztalra. A hosszabb csövek és profilok megmunkálásához alátámasztásként egy ellencsapágy áll rendelkezésre.

Mozgatható asztalok

A nagy alkatrészek munkatéren kívüli egyszerű felrakása és lerakodása érdekében az asztalok manuálisan mozgathatók.

TruLaser Cell alkalmazás összehasonlítása Bright Line Weld-del
BrightLine Weld

Profitáljon a BrightLine Weld opcióval a majdnem fröccsenésmentes lézerhegesztésből és a legkiválóbb hegesztési varrat minőségből. Ön választ – növelje a termelékenységet a jelentősen gyorsabb előtolási sebesség alapján, vagy csökkentse az energiaköltségeket akár 40%-kal. Ily módon csökkenti a gépleállásokat, valamint az üzemeltetési költségeket, mivel csökkennek az utómegmunkálások.

Országonként eltérések lehetnek a termékválasztékban és ezekben az adatokban. A technika, felszereltség, ár és tartozékkínálat változtatásának jogát fenntartjuk. Kérjük, lépjen kapcsolatba a helyi kapcsolattartójával, hogy megtudja, hogy a termék az Ön országában rendelkezésre áll-e.
