Automatizált lézerhegesztés: termelékeny és rugalmas

TruLaser Weld 5000 BrightLine Scannel
TruLaser Weld 5000 BrightLine Scannel
Lézerhegesztő gépek

TruLaser Weld 5000

Automatizált lézerhegesztés: termelékeny és rugalmas

Egy rendszer, számtalan előny

Robot, lézer, megmunkáló optika, védőburkolat és pozícionáló: a TruLaser Weld 5000 egy kulcsrakész rendszer automatizált lézerhegesztéshez. Ön egy rendszerben rugalmasan hegeszt mély és fix, vagy szépen lekerekített, sima varratokat. A FusionLine-nak köszönhetően az alkatrészeket is résekkel köti össze. A sokoldalú berendezést a különböző alkatrész-pozicionálókkal ezenfelül pontosan a saját igényeihez igazítja.

Rugalmas lézerhegesztés

Egyetlen gépen: hővezető hegesztés, mélyhegesztés vagy FusionLine

Kellemes munkavégzés

Az olyan funkciók, mint az elfordítható kezelőpult és a kiegészítő státuszfigyelő monitor, megkönnyítik az Ön munkáját.

Jobb hozzáférhetőség

A munkadarabok jól hozzáférhetők a védőgáz-elvezetéshez való forgómodul révén

Egyéni berakás

A kívánt berakási opció szerint különböző alkatrész-pozicionálók állnak rendelkezésre.

Párhuzamos programozás

Az egyszerű TruTops offline programozási szoftverrel

Az alkatrészek helyzetének automatikus felismerése

A TeachLine érzékelőrendszer megbízhatóan felismeri a varrat helyzetét.

TruLaser Weld 5000
Az új BrighLine Scan hegesztési folyamat számos új alkalmazást tesz lehetővé a lézerhegesztéshez
TruLaser Weld 5000, nagy formátum
A TeachLine érzékelőrendszer megbízhatóan felismeri a varrat helyzetét.
Szerkezeti acél fedél lézerhegesztése
Rozsdamentes acél pult szegmens lézerhegesztése
Lézerhegesztés egy új szinten

Az új BrightLine Scan hegesztési folyamat segítségével Ön robusztusan és rugalmasan hegeszthet kicsi illesztési hézagokat, célzottan állíthat be varratszélességeket, és befolyásolhatja a varrat pikkelyesedését. Emelje lézerhegesztését egy új szintre, és tárjon fel új alkalmazási területeket, pl. vastag lemez és alumínium, és csökkentse a fröccsenéseket.

TruLaser Weld 5000, védőgázelvezetéshez való forgómodul
Hozzáférhetőség javítása

A forgómodullal az alkatrészek jobban hozzáférhetők, és Ön sokkal gyorsabban hegeszt. A védőgázfúvóka fokozatmentesen forog az optika körül. A robotnak nem kell másik irányba állnia.

FusionLine
Toleráns lézerhegesztés FusionLine-nal

Így legfeljebb 1 mm széles rést le tud zárni, és gazdaságosan tud lézerhegeszteni a lézerhegesztéshez való alkatrész portfólió optimalizálása nélkül. Az Ön számára előny: a gép több alkatrészt tud megmunkálni, és nő a kihasználtsága.

TruLaser Weld 5000 mintalemez a folyamatbiztos hegesztéshez

Folyamatbiztos hegesztés

A BrightLine Scan segítségével Ön folyamatbiztosan hegeszt sarkokat, réseket és további tűréseket. Ez a szerkezeti acél mintalemez egy hagyományosan kialakított burkolatot mutat egy megfogó köröm esetén.

TruLaser Weld 5000, mintalemez a kiváló minőségű hegesztési eredményekhez

Kiváló minőségű hegesztési eredmények

A BrightLine Scan magas frekvenciái kiváló minőségű hegesztési eredményeket érnek el az alumíniumötvözetek esetén. Ez az alumínium mintalemez egy 135°-os sarokkal rendelkező akkumulátor tálca elemet szemléltet.

Nemesacél víztartály

Rugalmas hegesztés

A nemesacél víztartály különböző mélyhegesztett varratgeometriát mutat 1,5 és 3 mm lemezvastagságban.

Csőkötés szerkezeti acélból

Gyors és biztonságos

A mélyhegesztő eljárással Ön gyorsan nagy keménységű, karcsú varratokat készít.

Nemesacél pultszegmens

Majdnem láthatatlan

A nemesacél pult szegmens a hővezető hegesztésnek köszönhetően különösen szép látható varratokat készít.

Kapocsszekrény

Minden általános anyaghoz

Az alsó kapocsszekrény szerkezeti acélból, a középső nemesacélból és a felső alumíniumból készült. Ön minden anyagot rugalmasan hegeszt a lézerrel.

Fedél szerkezeti acélból

Mintha egy öntésből lenne

A hővezető hegesztéssel Ön szépen lekerekített varratokat készít, majdnem az alkatrész deformálódása nélkül.

Nemesacél ételtartó

Alig van utómegmunkálás

A nemesacél ételtartó lézerhegesztéssel majdnem utómegmunkálás nélkül gyártható.

Mintadarab toleráns lézerhegesztése

Toleráns lézerhegesztés

Az új FusionLine legfeljebb egy milliméter széles rést hidal át.

TruLaser Weld 5000
Tengelyadatok
Típus High-Accuracy robot
Tengelyek száma 6
Névleges hasznos teher 70 kg
Ismétlési pontosság +/- 0,05 mm
Lézerspecifikus adatok
Rendelkezésre álló lézerek TruDisk 4001 / 6001 / 8001 | TruFiber 3001 / 4001 / 6001
Forgató-billenő pozícionáló
Max. munkatér 2000 mm x 1000 mm x 1200 mm
Max. terhelés 500 kg
Forgóasztal
Max. Arbeitsraum ⌀ 2350 mm x 1150 mm
Max. terhelés (oldalanként) 250 kg
Forgóváltó
Max. Arbeitsraum ⌀ 1200 mm x 2600 mm
Max. terhelés (oldalanként) 750 kg
Rotationswechsler mit Wendeachse
Max. Arbeitsraum ⌀ 1200 mm x 2600 mm
Max. terhelés 750 kg
Forgáspozicionáló
Max. Arbeitsraum ⌀ 2000 mm x 4000 mm
Max. terhelés 1000 kg
Kompakt forgóváltó 3D felfogató lemezzel
Max. Arbeitsraum (r Halbzylinder) 1500 mm
Max. Arbeitsraum (Höhe) 1250 mm
Max. terhelés 430 kg
Max. Lastmassenträgheitsmoment 600 kg*m2
Drehbereich Rotationswechsler ± 180 °
Drehzeit Rotationswechsler (für 180°) 3,7 s
Einlegehöhe 830 mm
Kompakt forgóváltó függőleges forgatótengellyel
Max. Arbeitsraum (r Halbzylinder) 1500 mm
Max. Arbeitsraum (Höhe) 1250 mm
Max. terhelés 435 kg
Max. Lastmassenträgheitsmoment Ringrundschalttisch 600 kg*m2
Drehbereich Rotationswechsler ± 180 °
Drehzeit Rotationswechsler (für 180°) 3,7 s
Drehbereich vertikale Drehachsen ± 190 °
Drehzeit vertikale Drehachsen (für 180°) 2,5 s
Max. Lastmassenträgheitsmoment vertikale Drehachsen 359 kg*m2
Einlegehöhe 885 mm
Méretek, tömegek
Lehetséges kabinméretek 4800 mm x 3650 mm x 3215 mm
4800 mm x 4800 mm x 3215 mm
4800 mm x 5950 mm x 3215 mm
5950 mm x 4800 mm x 3215 mm
5950 mm x 5950 mm x 3215 mm
7100 mm x 4800 mm x 3215 mm
7100 mm x 5950 mm x 3215 mm
8250 mm x 4800 mm x 3215 mm
8250 mm x 5950 mm x 3215 mm
9400 mm x 4800 mm x 3215 mm
9400 mm x 5950 mm x 3215 mm
TruLaser weld 5000, forgó/billenő pozícionáló

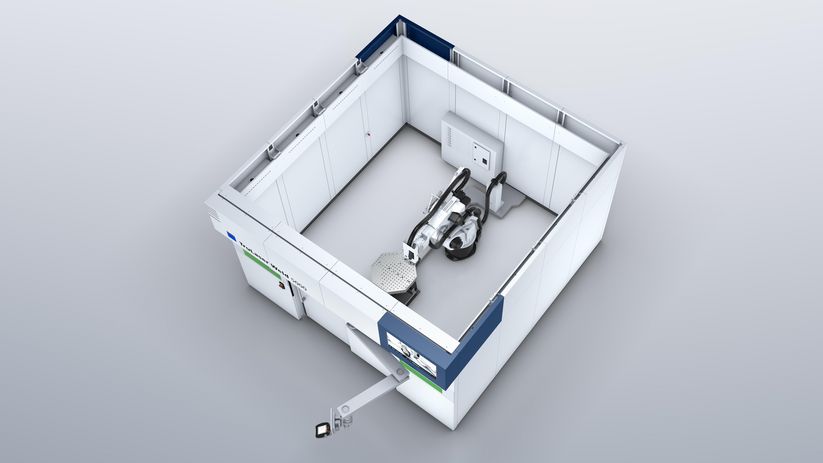

Forgó/billenő pozícionáló

A robotvezérlésbe integrált NC körtengellyel a forgó/billenő pozícionáló a nehezen hozzáférhető alkatrészeket egyetlen befogásban hegeszthetővé teszi.

TruLaser Weld 5000, forgóasztal
Forgóasztal

A forgóasztallal Ön a hegesztési folyamat alatt a cellán kívül végzi a felszerszámozást, amely növeli a berendezés hatékonyságát.

Kompakt forgóváltó 3D befogólappal
Kompakt forgóváltó 3D befogólappal

Kompakt, termelékeny és jutányos: Az automatikusan forgatható munkaasztallal megduplázhatja a kihozatalt, és az asztal egyik oldalán belső hegesztést végezhet, míg a másik oldalán ugyanakkor új alkatrészt szerszámozhat fel.

Kompakt forgóváltó függőleges forgatótengellyel
Kompakt forgóváltó függőleges forgatótengellyel

Kompakt, rugalmas és gazdaságos: Növelje a rugalmasságot és az alkatrész hozzáférhetőségét a függőleges forgatótengely segítségével.

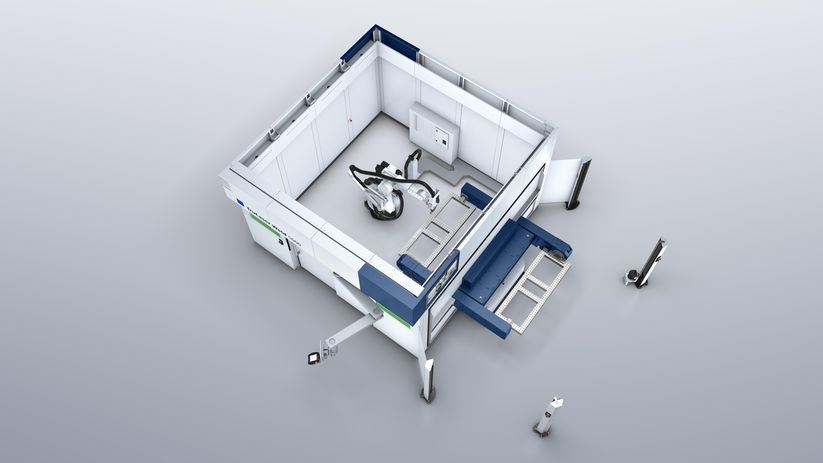

Automatikus forgóváltó
Forgóváltó vízszintes fordítótengellyel

Gyors, rugalmas és masszív: Profitáljon a magas teherbírásból, a nagy csúcstávolságból és a gyors forgásidőből. Ez optimális a magas darabszámok és a nagy alkatrészek gyors "egész napos megmunkálásához”.

TruLaser Weld 5000, automatikus XXL-es lézerhegesztés
Automatizált lézerhegesztés XXL-es méretben

A TruLaser Weld 5000 robot egy lineáris tengely mentén halad, és ily módon nagy munkateret fed le. Ehhez illően a berendezés egy négy méter hosszú fordító pozícionálóval rendelkezik.

TruLaser Weld 5000, védőgázelvezetéshez való forgómodul
Védőgázelvezetéshez való forgómodul

A védőgázfúvóka fokozatmentesen forog az optika körül. A robotnak lényegesen kevesebbszer kell másik irányba állnia. Ez csökkenti a befogástechnika és programozás ráfordítását, hozzáférhetőbbé teszi az alkatrészeket, és Ön sokkal gyorsabban hegeszt.

TruLaser Weld 5000, TeachLine
TeachLine

A TeachLine érzékelőrendszernek köszönhetően Ön az alkatrészeket is időigényes utólagos betanítás nélkül is hegeszteni tudja. Az érzékelők felismerik a varrat helyzetét, akkor is, ha a tényleges pozíció kissé eltér az előírt pozíciótól.

FusionLine
FusionLine

A FusionLine-nal Ön legfeljebb 1 mm széles rést tud lezárni, és gazdaságosan tud lézerhegeszteni a lézerhegesztéshez való alkatrész portfólió optimalizálása nélkül.

TruLaser Weld 5000 BrightLine Scannel
BrightLine Scan

Ennél az új hegesztési folyamatnál oszcilláló sugárral két programozható tükör mozgatja a lézersugarat. A 2000 Hz-ig terjedő frekvenciák rendkívül robusztus és rugalmas hegesztési folyamatot biztosítanak. Emelje lézerhegesztését egy új szintre.

TruLaser Weld 5000, nullpont befogórendszer
Nullpont feszítőrendszer

A nullpont feszítőrendszerrel Ön gyorsan és precízen tud berendezéseket felszerelni. Megfelelő rendszereket kínál forgató-billenő pozicionálóhoz és forgóváltóhoz.

Connectivity Keyvisual
Intelligens megoldások digitális csatlakoztatása és integrálása

A TRUMPF számos gépének zökkenőmentes integrálása a vállalat saját szoftverrendszerébe problémamentes és egyszerű. Legyen szó az Oseonba történő integrálásról vagy felügyelő és elemző eszközökhöz való csatlakoztatásról - minden kombinációhoz a megfelelő megoldást kínáljuk. Az OPC-UA standardon alapuló interfészeinkkel a külső cégek szoftverrendszereihez való csatlakozás is lehetséges.

TruTops Weld

TruTops Weld

Hozza létre gyorsan és könnyen a hegesztési programját a számítógépen a TruTops Weld programozási szoftverrel, és csökkentse ezáltal a TruLaser Weld 5000 mellékidőit.

Szoftver folyamatkör

Szoftver

Az ügyfél ajánlatkérésétől a legyártott alkatrész kiszállításáig – a TRUMPF szoftver portfóliója az Ön teljes gyártási folyamatát optimalizálja. A TRUMPF a szoftvert gépekkel és szolgáltatásokkal intelligensen személyre szabott Ipar 4.0 megoldásokká kombinálja az Ön Smart Factory-jéhez.

Országonként eltérések lehetnek a termékválasztékban és ezekben az adatokban. A technika, felszereltség, ár és tartozékkínálat változtatásának jogát fenntartjuk. Kérjük, lépjen kapcsolatba a helyi kapcsolattartójával, hogy megtudja, hogy a termék az Ön országában rendelkezésre áll-e.
