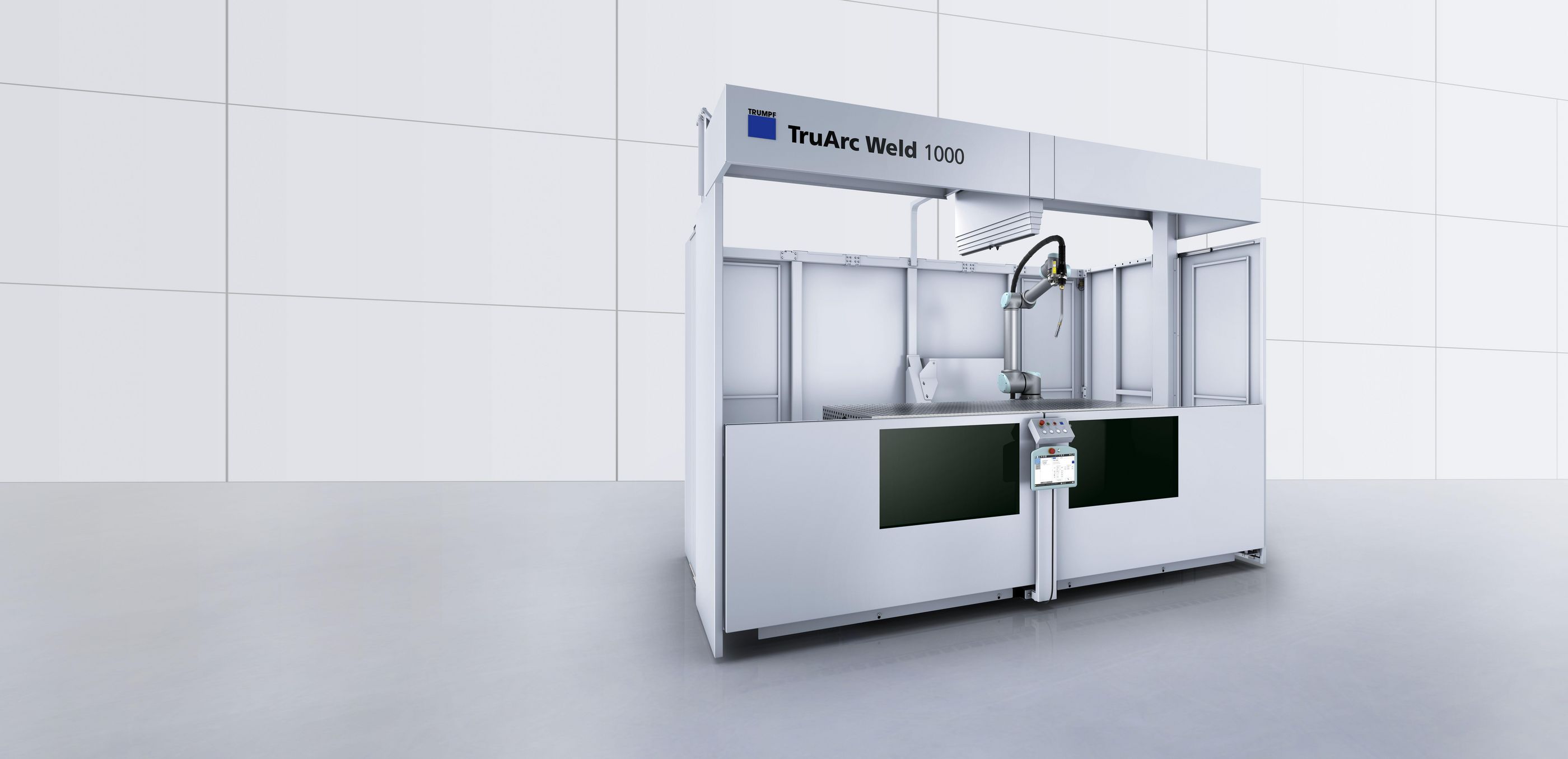

TruArc Weld 1000
TruArc Weld 1000
Machines de soudage

TruArc Weld 1000

Mise en route simple et soudage automatique

Programmer rapidement et souder en sécurité

La cellule de soudage est une machine-outil entièrement équipée, agréée par le TÜV et certifiée CE. Sont également compris l'aspiration, le capotage avec protection contre l'éblouissement et l'ingénierie de sécurité selon les normes TRUMPF. Vous pouvez mettre en service, programmer et exploiter la cellule de soudage presque sans aucune formation - des tutos vidéo y suffisent. Suivant le composant et le volume du lot, vous utilisez la cellule de soudage en fonctionnement à une ou deux stations. Vous pouvez par exemple usiner en temps masqué un composant plus grand ou des composants plus petits en grande série.

Simplicité d'utilisation et de programmation

Grâce à une unité de commande sur la torche de soudage et à une programmation simple directement sur la commande du robot

Sécurité selon les normes TRUMPF

Cabine de protection avec protection contre l'éblouissement, aspiration autonettoyante, éclairage LED et robot collaboratif

Mise en place et démarrage rapide

Installer la machine à l'endroit souhaité et la mettre en service de manière autonome en quelques heures

Soudage productif

Grâce à l'équipement performant de Fronius et à la mise en place d'un fonctionnement à deux stations en temps masqué

TruArc Weld 1000 - Une introduction facile au soudage automatisé

Console

Console en acier de construction, plaque de 25 mm sur tôle pliée de 8 mm avec 5 cordons de soudure. Dès la première pièce, vous soudez automatiquement ce composant 21 % plus rapidement (programmation comprise) qu'avec un soudage manuel.

TruArc Weld 1000, application cale de transport

Dispositif de protection pour le transport

Dispositif de protection pour le transport de 6 mm en acier de construction. Pour ce composant, le soudage automatisé permet d'économiser 63 % par rapport au soudage manuel d'une quantité de 8 pièces.

-/-
TruArc Weld 1000
Données d'axe
Type Bras de robot industriel collaborant
Nombre d'axes 6
Portée 1300 mm
Précision de répétition +/- 0.05 mm
Source de soudage
Type FRONIUS TPS 320i C PULSE
Plage intensité de soudage MIG/MAG 3 A - 320 A
Cotes et poids
Dimensions de la cabine 3605 mm x 2454 mm x 2818 mm
Poids 2940 kg
Espace de travail
Taille typique de pièce max. (avec séparation centrale de télescope fermée) 600 mm x 600 mm x 600 mm
Taille typique de pièce max. (avec séparation centrale de télescope ouverte) 2000 mm x 600 mm x 600 mm
TruArc Weld 1000, programmation
Programmation

Combinaison d'une unité de commande intuitive sur la torche de soudage et d'une programmation simple directement sur la commande du robot pour des temps de programmation minimum. L'unité centrale de commande de la machine est simple et clairement agencée.

TruArc Weld 1000, robot
Robot

Robot collaboratif UR10e à six axes et capteur force-couple. L'axe linéaire positionne le robot à gauche ou à droite.

TruArc Weld 1000, capotage
Cabine de protection

Cabine de protection avec aspiration intégrée, ouverture automatique de l'éclairage et de la protection contre l'éblouissement. La cloison mobile divise la zone de travail pour un fonctionnement à deux stations selon les besoins.

TruArc Weld 1000, équipement Fronius
Equipement Fronius

Equipement de soudage haute performance de Fronius : source de soudage TPS 320i C PULSE comprenant le Welding Package PMC, une torche ultra mince de 350 A et un système d'acheminement du fil externe.

TruArc Weld 1000, table Demmeler
Table Demmeler

Table de soudage 3D de Demmeler avec configuration des trous D16 dans une trame de 50 x 50 mm et surface durcie. Les dimensions de la table sont de 2 000 x 1 000 x 100 mm.

Chargement par grue

Cette option vous permet de charger des composants et des dispositifs lourds et de grande taille de manière conviviale. Le plafond de la cabine est alors ouvert spécifiquement au-dessus des deux stations et le composant est chargé à l'intérieur de la machine par une grue.

Pack technologique de soudage CMT

Le pack technologique de soudage CMT optionnel garantit, avec moins de projections de soudage et moins de déformation, une plus grande fiabilité du processus et un soudage à énergie réduite avec TruArc Weld 1000.

Soudage pendulaire

Le soudage pendulaire est particulièrement avantageux pour l'usinage des tôles épaisses. De larges cordons de soudure permettent d'éviter les manques de fusion.

Il peut y avoir des différences par rapport à cette gamme de produits et à ces indications dans certains pays. Sous réserve de modification de la technologie, de l’équipement, du prix et de l’offre d’accessoires. Veuillez contacter votre interlocuteur local, afin de savoir si le produit est disponible dans votre pays.
