TruStore Série 3000
TruStore Série 3000
Systèmes de stockage

TruStore Série 3000

Système de tour de stockage flexible et extensible

Grandit en fonction de vos exigences

La tour de stockage TruStore Série 3000 réduit l'encombrement et peut évoluer vers un système entièrement automatisé. Elle peut être complétée à tout moment de manière modulaire - jusqu'à devenir une cellule de découpe et de pliage avec plusieurs machines. Choisissez la hauteur de votre magasin parmi 17 niveaux possibles, les compartiments de stockage étant ainsi réglables à 90, 170 ou 260 mm. Le magasin peut être facilement relié à vos machines de découpe laser 2D, vos poinçonneuses, vos combinés poinçonnage/laser et vos plieuses TRUMPF.

Productivité maximale

Doublez votre temps de fonctionnement de machine et concevez vos processus de travail de manière à économiser du temps et des coûts.

Peu encombrant

Le TruStore Série 3000 vous permet d'économiser jusqu'à 85 % de surface d’implantation.

Possibilité d'extension modulaire

Développez votre TruStore Série 3000 à tout moment, grâce à des possibilités de raccordement flexibles.

Capacité de stockage élevée

Stockez jusqu'à 210 tonnes en grand format

Pilotage aisé de la fabrication avec Oseon

Pilotez votre flux matières de manière efficace grâce à des données de stock et de magasin transparentes dans la solution logicielle Oseon.

Système de magasin compact flexible et extensible
TruStore Série 3000 : rapide à monter
TruStore avec PartMaster

Logiciel

De la demande du client à la livraison de la pièce finie : le portefeuille logiciel de TRUMPF optimise l'ensemble de votre processus de production. TRUMPF combine ainsi de manière intelligente les logiciels avec les machines et les services, afin de créer des solutions Industrie 4.0 sur mesure pour votre Usine du futur.

Divers équipements supplémentaires vous permettront d'augmenter les performances du TruStore Série 3000.

Sélection de variantes lors du chargement et du déchargement

Optez pour le grand format (3000 x 1500 mm) avec un poids de charge de 3000 kg par compartiment ou pour le format maxi (4000 x 2000 mm) avec un poids de charge de 5000 kg par compartiment.

Hauteurs réglables des compartiments de stockage

Stockez la matière sur des niveaux de palette, en trois hauteurs de stockage : 90, 170 ou 260 mm de haut. Les hauteurs de chargement et de déchargement sont configurables de manière séparée - en fonction de votre fabrication et des automatisations raccordées.

Tour simple à hauteur variable

Pour cette tour de stockage avec transstockeur, choisissez parmi 16 niveaux de hauteur compris entre 3,4 et 8,4 m. La tour stocke jusqu'à 37 palettes grand format ou 24 palettes format maxi.

TruStore Série 3000 avec tour double
Tour double à hauteur variable

Complétez le système de stockage à tour simple par une deuxième tour de stockage pour obtenir jusqu'à 38 palettes magasin grand format ou 25 palettes magasin format maxi supplémentaires. La hauteur variable de la tour peut également être réglée ici entre 3,4 et 8,4 m.

Station de stockage/déstockage directement sous le transstockeur

Chargez et déchargez votre tour simple directement au niveau du transstockeur - avec des broches d'appui et des butées automatiquement rabattables, ainsi qu'un accès par un côté longitudinal. L'intégration et l'installation rapide permettent d'économiser du temps et des coûts.

Chariot de stockage/déstockage sans levage

Stockez et déstockez sur le côté longitudinal, avec un chariot polyvalent - adapté aux deux systèmes de tour. La course s'adapte à vos locaux et à vos processus. Si le chariot est en dehors de la tour, vous avez accès aux palettes depuis tous les côtés. Pendant ce temps, le transstockeur lève et abaisse la matière depuis les broches d'appui du chariot.

Chariot de stockage/déstockage avec table élévatrice

Stockez et déstockez avec jusqu'à deux chariots face avant - adapté aux deux systèmes de tour. Adaptez la course et le sens de déplacement à vos conditions. Si le chariot est en dehors de la tour, vous avez accès aux palettes depuis tous les côtés. Le chariot dispose d'une table élévatrice avec broches d'appui qui déplace directement la matière.

Raccorder indirectement les automatisations via chariot de transport

Vous pouvez relier les unités de chargement/déchargement et de tri, telles que LoadMaster, LiftMaster, LiftMaster Linear, SheetMaster ou BendMaster, avec le magasin, via chariot de transport. Optez pour un chariot simple ou double et adaptez les courses à vos locaux. L'approvisionnement automatique en matière augmente la productivité et le temps de fonctionnement de la machine, tout en réduisant le besoin en personnel. Optimisez les processus et les capacités tampon via d'autres options.

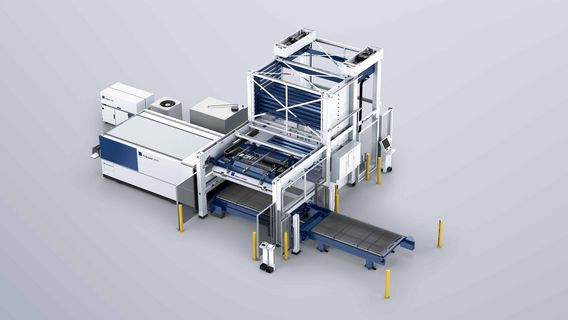

Raccorder l'automatisation directement à la tour de stockage

Les unités de chargement/déchargement, telles que LiftMaster Compact, LiftMaster Store ou LiftMaster Store Linear, peuvent être connectées à la tour de stockage sur le côté longitudinal. L'accès direct aux palettes magasin assure des temps de cycle minimes. Vous économisez également en termes de place et de mobilisation de personnel et augmentez ainsi la productivité et le temps de fonctionnement de la machine.
La construction modulaire des automatisations et du magasin permet un développement ultérieur progressif des cellules. Vous restez ainsi flexible avec un risque d'investissement faible.
Optimisez également le tri de vos pièces avec le convoyeur à bande optionnel PartMaster.

Cellules d'usinage avec plusieurs machines

Vous pouvez raccorder plusieurs machines à un magasin du TruStore Série 3000, de façon directe via des tours ou indirecte via des chariots de transport.
Il est également possible de raccorder plusieurs machines aux variantes d'automatisation LiftMaster Linear ou LiftMaster Store Linear.

Fond de palette unique de TruStore 3000
Encore plus d'options de stockage

Adaptez votre magasin à vos besoins : les fonds de palette empêchent les petites pièces de tomber et les cassettes de stockage permettent de travailler avec plusieurs palettes auxiliaires de machine. Un dispositif de pesage intégré dans le transstockeur pour l'inventaire permanent et une table de décerclage pour la séparation de la matière brute et des palettes en bois simplifient le travail. La solution de stockage que vous souhaitez n'est pas encore disponible ? N'hésitez pas à nous en parler.

Solution de fabrication pour la découpe laser avec tour de stockage

Cellule d'usinage avec compartiments de stockage 24 x 90 mm : système de stockage à tour double TruStore 3030 (3390 mm), chariot longitudinal de stockage/déstockage sans levage, chariot simple face avant pour une automatisation de chargement / déchargement LiftMaster connectée de manière indirecte à une machine de découpe laser 2D TruLaser 3030.

Solution de fabrication pour la découpe laser avec tour de stockage

Cellule d'usinage avec compartiments de stockage 17 x 90 mm : système de stockage à tour simple TruStore 3030 (5550 mm), station de stockage/déstockage sous transstockeur, automatisation de chargement / déchargement LiftMaster Compact connectée longitudinalement et de manière directe et troisième station de palette sur une machine de découpe laser 2D TruLaser 3030.

Solution de fabrication pour la découpe laser avec tour de stockage

Cellule d'usinage avec compartiments de stockage 17 x 90 mm : système de stockage à tour simple TruStore 3030 (5550 mm), station de stockage/déstockage sous transstockeur, automatisation de chargement / déchargement LiftMaster Compact connectée longitudinalement et de manière directe avec station à portique supplémentaire avec PartMaster sur une machine de découpe laser 2D TruLaser 3030.

Solution de fabrication pour la découpe laser avec tour de stockage

Cellule d'usinage avec compartiments de stockage 26 x 90 mm : système de stockage à tour simple TruStore 3030 (8250 mm), chariot de stockage/déstockage face avant avec levage, automatisation de chargement / déchargement LiftMaster Compact connectée longitudinalement et de manière directe et convoyeur de pièces PartMaster sur une machine de découpe laser 2D TruLaser 3030.
Utilisation réduite de la surface grâce à l'implantation en mezzanine de la source laser, du dépoussiéreur compact et du groupe de refroidissement.

Solution de fabrication pour la découpe laser avec tour de stockage

Cellule d'usinage avec compartiments de stockage 35 x 90 mm : système de stockage à tour double TruStore 3030 (5550 mm), chariot de stockage/déstockage face avant avec levage, automatisation de chargement / déchargement LiftMaster Compact connectée longitudinalement et de manière directe et convoyeur de pièces PartMaster sur une machine de découpe laser 2D TruLaser 3030.

Solution de fabrication pour la découpe laser avec tour de stockage (Butterfly)

Cellule d'usinage avec compartiments de stockage 25 x 90 mm : système de stockage à tour double TruStore 3030 (5550 mm), chariot de stockage/déstockage face avant avec levage, 2 x automatisations de chargement / déchargement LiftMaster Compact connectées longitudinalement et de manière directe et 2 x convoyeurs de pièces PartMaster sur deux machines de découpe laser 2D TruLaser 3030.

Solution de fabrication pour la découpe laser avec tour de stockage

Cellule d'usinage avec compartiments de stockage 22 x 90 mm : système de stockage à tour simple TruStore 3030 (5550 mm), chariot de stockage/déstockage face avant avec levage, automatisation de chargement / déchargement LiftMaster Store connectée longitudinalement et de manière directe et unité de tri SortMaster avec double chariot de déchargement sur une machine de découpe laser 2D TruLaser 3030. Une option de volet roulant permet un accès plus rapide au changeur de palettes de la machine.

Solution de fabrication pour la découpe laser avec tour de stockage

Cellule d'usinage avec compartiments de stockage 36 x 90 mm : système de stockage à tour double TruStore 3030 (5010 mm) avec chariot de stockage/déstockage face avant avec levage et table laser totalement automatisée TruLaser Center 7030 connectée longitudinalement et de manière indirecte.

Solution de fabrication pour le poinçonnage / l'usinage laser avec tour de stockage

Cellule d'usinage avec compartiments de stockage 34 x 90 mm : système de stockage à tour simple TruStore 3030 (8250 mm), chariot de stockage/déstockage face avant avec levage, double chariot longitudinal avec automatisation de chargement / déchargement / tri SheetMaster connectée de manière indirecte sur une machine de poinçonnage / découpe laser TruMatic 7000.

Solution de fabrication pour le poinçonnage / l'usinage laser avec tour de stockage (Butterfly)

Cellule d'usinage avec compartiments de stockage 71 x 90 mm : système de stockage à tour double TruStore 3030 (8250 mm), chariot de stockage/déstockage face avant avec levage, double chariot longitudinal à l'avant et chariot simple à l'arrière avec 2 x automatisations de chargement / déchargement / tri SheetMaster connectées de manière indirecte sur deux machines de poinçonnage / découpe laser TruMatic 7000.

Solution de fabrication pour le poinçonnage et le pliage à plat avec tour de stockage

Cellule d'usinage avec compartiments de stockage 43 x 90 mm : système de stockage à tour double TruStore 3030 (5550 mm), chariot de stockage/déstockage face avant avec levage, double chariot longitudinal à l'avant et chariot simple à l'arrière avec automatisation de chargement / déchargement / tri SheetMaster connectée de manière indirecte sur une poinçonneuse TruPunch 5000 et un centre de pliage à plat TruBend Center 7030.

Il peut y avoir des différences par rapport à cette gamme de produits et à ces indications dans certains pays. Sous réserve de modification de la technologie, de l’équipement, du prix et de l’offre d’accessoires. Veuillez contacter votre interlocuteur local, afin de savoir si le produit est disponible dans votre pays.
