Aptitud para Industrie 4.0
Gracias a una variedad de interfaces, como OPC/UA, el TruMark 7050 puede integrarse fácilmente en entornos de mecanizado complejos.
Aproveche las ventajas de la nueva generación de láseres multifunción de alta potencia
Más potencia, más velocidad, más flexibilidad y más aplicabilidad: las exigencias de grabado en profundidad por láser, ablación rápida, estructuración de superficies de gran tamaño y limpieza crecen constantemente. El TruMark 7050 ha sido diseñado como un útil multifunción y es una solución completa, fácil de manejar e integrar. El aparato ofrece un nuevo nivel de rendimiento en el marcado y ofrece así una gran cantidad de nuevas aplicaciones. El TruMark 7050 ofrece una calidad del haz brillante, que es esencial para obtener resultados óptimos en cualquier sector. El dispositivo láser logra combinar de forma óptima una alta potencia, una elevada frecuencia de repetición de pulsos y una duración de pulsado ajustable.
Máxima potencia
Un equipo láser con una potencia media de 200 W y una potencia de cresta de más de 10 kW permite alcanzar las velocidades de mecanizado más altas y los intervalos más cortos.
Duraciones del proceso cortas
Los requisitos de productividad más elevados se cumplen gracias a la elevada potencia media y a la alta frecuencia de repetición de pulsos.
Manejo intuitivo
El programa TruTops Mark 3D incluye un editor CAD en 3D completo y muestra los componentes y el contenido del marcado o los pasos de mecanizado del material en 3D.
Integración sencilla
Gracias a las numerosas interfaces, al cable de conexión desmontable y a las unidades enchufables de 19 pulgadas, el láser puede integrarse con facilidad y rapidez en cualquier línea de producción.
Robusto y fiable
Las modernas tecnologías de producción y los componentes ópticos de alto rendimiento hacen del láser un aparato industrial de alta definición.
Máxima estabilidad
Para obtener una calidad de marcado y mecanizado estable, es esencial una potencia láser constante, que se puede comprobar gracias al rápido sistema interno de medición de la potencia.
Rápida disponibilidad
Después de cerrar el circuito de seguridad, el láser está disponible en 50 ms. Los ciclos ilimitados garantizan una producción altamente eficiente.

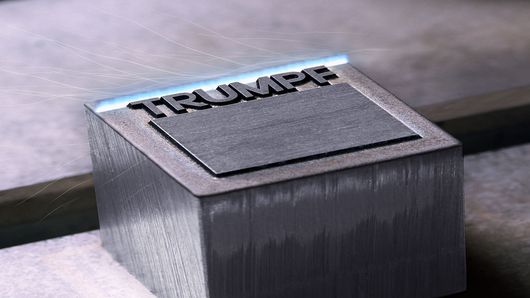

Grabado en profundidad
En la industria del automóvil, el TruMark 7050 produce un grabado en profundidad de alta calidad, por ejemplo, del número de identificación del vehículo (VIN) en la carrocería.
Soldadura por puntos
Las aplicaciones E-Mobility requieren la unión de materiales iguales y diferentes (entre otros, el cobre con el acero inoxidable o el latón, el aluminio con el latón); gracias al TruMark 7050, esto es posible en muy poco tiempo

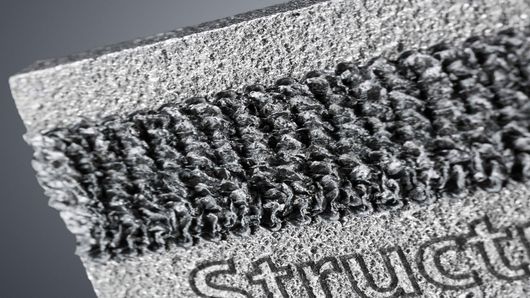

Estructuración
El TruMark 7050 es ideal para desbastar superficies como preparación para procesos de adhesión posteriores.
Pelado de fibras de cobre
En la producción de motores eléctricos, se utiliza el TruMark 7050 para pelar cables de cobre (el llamado Hairpin Stripping) de forma óptima. Para ello, se elimina el revestimiento de plástico.
|
TruMark 7050 (L042)
|
TruMark 7050 (L051)
|
|
|---|---|---|
| Paramentros láser | ||
| Calidad del haz (M²) | < 1,6 | < 6 |
| Tipo de fibra | Tipo Z | Tipo M |
| Longitud de onda | 1062 nm ± 3 nm | 1062 nm ± 3 nm |
| Frecuencia de repetición de impulsos | 1 kHz - 4000 kHz | 1 kHz - 4000 kHz |
| Diámetro mín. del foco | 40 μm (con objetivo f=160 FS RF) | 150 μm (con objetivo f=160 FS RF) |
| Tamaño máx. del campo de caracteres | 285 mm x 285 mm | 285 mm x 285 mm |
| Forma constructiva | ||
| Dimensiones del cabezal láser (Ancho x Alto x Profundo) | 144 mm x 161 mm x 574 mm | 144 mm x 161 mm x 574 mm |
| Dimensiones del aparato de alimentación (Ancho x Alto x Profundo) | 446 mm x 222 mm x 495 mm | 446 mm x 222 mm x 495 mm |
| Montaje | ||
| Temperatura ambiente | 15 °C - 40 °C | 15 °C - 40 °C |
PDF <1MB
Ficha de datos técnicos
Los datos técnicos de todas las variantes de producto para descargar.
Campo de marcado más grande
Amplíe el campo de marcado disponible a 285 x 285 mm2 para una mayor flexibilidad en el tamaño de los componentes.
Distintos sistemas de buses de campo
Una gran variedad de sistemas de buses de campo como Profibus, Profinet, EtherCat y EthernetIP le ayudan a realizar la integración.
Navegador
Con nuestro módulo de software NAVIGATOR, los operarios sin conocimientos previos también pueden obtener de forma rápida los ajustes del láser adecuados para los diferentes materiales.
Unidad de alimentación con protección IP 54
Para una mayor protección contra salpicaduras de agua y polvo según IP 54, se dispone de una carcasa en la que están integrados la unidad de alimentación de 19 pulgadas y el ordenador de control.
Paquete de operación
El paquete de operación consta de un monitor, un teclado y un ratón para el manejo del láser de marcado.
Dispositivo de aspiración externo
Trabaje siempre con seguridad con el Trumark 7050 gracias a la aspiración de emisiones, disponible de forma opcional y externa.
Servicios remotos
En caso de producirse una avería, los expertos del servicio técnico TRUMPF acceden activamente a su láser a través de una conexión remota segura. A menudo, de este modo se subsana directamente el fallo o se modifica la configuración del láser, permitiéndole continuar la producción hasta la llegada de la pieza de repuesto.
Dependiendo del país, es posible que existan diferencias con respecto a esta gama de productos y a estos datos. Nos reservamos el derecho a realizar modificaciones en la técnica, equipamiento, precio y oferta de accesorios. Póngase en comunicación con su persona de contacto en su zona para saber si el producto está disponible en su país.
