TruMark Station 7000, de la puissance pour les projets volumineux

Systèmes de marquage

TruMark Station 7000

De la puissance pour les projets volumineux

Fermer

De taille pour la série

Avec ses grandes cotes intérieures, le système de marquage TruMark Station 7000 offre beaucoup de place pour presque n'importe quelle application. Peu importe que vous souhaitiez marquer en toute sécurité des composants encombrants ou pesant jusqu'à 100 kg, ou bien de nombreuses petites pièces juxtaposées. La TruMark Station 7000 est disponible avec notre système de changeur rotatif en option, qui vous permet d'équiper la machine en temps masqué et d'obtenir une nette amélioration de votre productivité. Il est parfaitement adapté à des composants lourds et à des dispositifs jusqu'à environ 35 kg de chaque côté. La totalité de l'espace de travail est parfaitement accessible et l'excellente ergonomie permet de travailler dans des conditions agréables. La porte motorisée garantit un haut niveau de sécurité et permet une productivité accrue grâce à une ouverture/fermeture rapide, complète ou partielle. Grâce à la vitesse de déplacement des axes, les temps morts sont réduits. Différents systèmes d'aspiration de fumées et de particules, parfaitement adaptés à nos lasers TruMark, permettent de disposer d'un environnement de travail sans aucune émission, même à des puissances laser élevées. Ce système résistant à la torsion, dont le composant central est un plateau en béton polymère, assure un excellent amortissement des vibrations, même en présence de composants lourds.

Spécialiste de la production en série

Grâce à son grand espace de travail et à ses nombreuses options, cette station est idéale pour les lots de grande taille – en particulier avec le changeur rotatif.

Excellente ergonomie

La conception aboutie du poste de travail permet à l'opérateur machine de travailler sans se fatiguer.

Facile à utiliser

Une interface utilisateur pour commander les axes, les paramètres laser ainsi que la communication externe

Ni poussière, ni fumée

Grâce au système d'aspiration, puissant sur les surfaces étendues et précis sur une zone restreinte, la puissance laser sur la pièce à usiner demeure absolument inchangée. La qualité de marquage obtenue est donc constante.

Longueur d'onde et puissance laser parfaites

Pour chaque application, il est possible de combiner avec une grande flexibilité différentes sources laser TRUMPF, durées d'impulsion et classes de puissance à la station afin d'obtenir des résultats parfaits pour l'application.

Le plus en termes de productivité

La combinaison du plateau en béton polymère, amortisseur de vibrations, et de l'unité de changeur rotatif permet de charger et d'usiner simultanément en temps masqué, sans nuire au processus de marquage.

TruMark Station 7000 - De la puissance pour des projets volumineux

Traitement d'images - Exemple du TruMark 6030

Produit haut de gamme, très complet

Ce modèle haut de gamme est le premier système laser de marquage TRUMPF à disposer d'une construction solide, de qualité industrielle, reposant sur un élément central constitué d'un plateau en béton polymère. Tous les autres avantages des postes de marquage TRUMPF se retrouvent bien sûr également sur la TruMark Station 7000 : il s'agit notamment de l'unité d'alimentation du laser intégrée dans le châssis de machine ou des axes de rotation intégrés pour les marquages périphériques. Les fonctions du système peuvent être surveillées par l'intermédiaire du Remote Service – avec votre autorisation, nos experts techniques vous apporteront une assistance rapide.

Rendre tout plus simple

Vous pouvez marquer des pièces de tailles très différentes à l'intérieur de la TruMark Station 7000. Le laser se déplace sur deux axes, dans les directions X et Z et couvre, avec le positionnement du plateau de travail dans la direction Y, un vaste espace de travail, qui reste toutefois facilement accessible.

Coup d'œil à l'intérieur de la TruMark Station 7000 – le système laser de marquage TRUMPF pour les tâches volumineuses

Flexibilité totale – même avec le changeur rotatif

Notre système de changeur rotatif n'implique pas un renoncement aux axes x et z. Vous pouvez marquer l'ensemble de la surface du changeur rotatif et usiner par-delà le champ de marquage, car le laser se déplace en dehors des limites du composant.

Cache de machine à laver marqué au laser à l'aide d'une TruMark Station 7000

Changement de couleur

Le grand espace de travail de la TruMark Station 7000 permet de marquer les caches de machine à laver en matière plastique de manière simple et rapide à l'aide d'un laser de marquage à UV. On obtient ainsi des graduations ainsi que des indications de type et de marque, sombres et fortement contrastantes, sur le cache clair, qui sont de plus agréablement lisses au toucher, car la matière plastique ne subit pas de moussage.

Marquage laser (marquage noir avec TruMicro Mark)

Marquage précis de produits médicaux extrêmement fins

La TruMark Station 7000 réalise également le marquage de produits de technologie médicale ultrafins, qui sont de plus fréquemment courbés, avec un niveau de qualité élevé et constant. Tel est par exemple le cas des implants neurochirurgicaux représentés ci-dessus.

Marquage par revenu

La couleur de la surface de la pièce à usiner est modifiée par une émission de chaleur localisée. La couleur de revenu change en fonction de la matière et de l'énergie appliquée. La surface reste lisse à l'issue de l'usinage, empêchant tout dépôt d'impuretés.

Gravure

Lors de la gravure, le faisceau laser retire une partie de la matière de base, pratiquant ainsi une cavité. Celle-ci peut présenter des bords abrupts ou évasés.

Modification de la couleur des pièces à travailler à l'aide de la gamme TruMark Série 6000

Modification de couleur

Lorsque la matière et la longueur d'onde laser sont adaptées de manière optimale l'une à l'autre, la couleur des molécules du pigment est modifiée ou estompée de manière ciblée. La surface reste lisse à l'issue de l'opération. Outre les pièces métalliques, les lasers de marquage TRUMPF permettent également d'usiner des matières organiques, comme le bois ou le cuir.

Usinage des surfaces

Le laser permet de nettoyer les surfaces, ou de les structurer de manière fonctionnelle. La rouille, l'huile ou les couches de phosphate peuvent ainsi être éliminées en préparation des processus suivants, tels que le soudage laser.

Structuration des surfaces à l'aide de la gamme TruMark Série 5000

Surfaces structurées

Le laser permet d'opérer une structuration fonctionnelle des surfaces. Si la surface est structurée avec des reliefs de très petite taille, il est possible d'obtenir des niveaux d'adhérence nettement plus élevés sans modification des propriétés du matériau. Lorsqu'une structuration à micro-picots est réalisée sur des composants imbriqués les uns dans les autres, on obtient, à lubrification constante, une amélioration significative des propriétés de coulissement.

Enlèvement de matière

L'enlèvement de matière consiste à retirer partiellement une mince pellicule superficielle sur des plastiques multicouches appliqués sur la pièce de base, qui présentent une couleur fortement contrastante. Ce procédé est par exemple utilisé pour réaliser le design « jour/nuit », qui est notamment employé dans le secteur automobile.

Moussage

Lors du moussage, le laser réchauffe la matière plastique de manière à provoquer une brève fusion. Durant le refroidissement qui suit, de petites bulles de gaz sont incluses, sur lesquelles la lumière se reflète de manière diffuse. Ce type de marquage laser permet d'obtenir un rendu sublime.

	TruMark Station 7000
Spécification de la pièce
Dimensions max. de la pièce sans axe Y (l x h x p)	1000 mm x 450* mm x 650 mm * Abhängig von Laser und Optik
Dimensions max. de la pièce avec axe Y (l x h x p)	960 mm x 450 mm x 375 mm * Abhängig von Laser und Optik
Poids de la pièce max. (sans axe Y)	100 kg
Poids de la pièce max. (avec axe Y)	50 kg
Axe motorisé disponible
Déplacement axe Z	500 mm
Déplacement axe X	650 mm
Déplacement axe Y	350 mm (non disponible sur changeur rotatif)
Vitesse de déplacement Z	6 m/min
Vitesse de déplacement X	6 m/min
Vitesse de déplacement Y	6 m/min
[TEST]Abmessung[TEST]
Dimensions station de travail (l x h x p)	1150 mm x 2000 mm x 1410* mm * bei Rotationswechslervariante 1620 mm

PDF <1MB

Fiche technique

Les caractéristiques techniques de toutes les variantes de produits en téléchargement.

TruTops Mark

Le logiciel de marquage TruTops Mark rend le marquage à l'aide des lasers TruMark aussi simple que possible. Le programme TruTops Mark combine un logiciel de marquage, un éditeur de CAO, la gestion des paramètres laser et des interfaces, la programmation des processus avec QuickFlow et un outil de diagnostic. Une interface intuitive vous permet d'avoir la maîtrise de toutes les fonctions. L'éditeur de CAO permet de dessiner et d'agencer simplement des objets graphiques. La base de données de paramètres laser vous permet de travailler à tout moment avec des paramètres optimisés. La programmation de processus QuickFlow vous offre des programmes à « glisser-déplacer », qui commandent l'ensemble du cycle de marquage, du début à la fin. L'outil de diagnostic permet de visualiser et d'analyser les valeurs de mesure analogiques fournies par les capteurs.

A PROPOS DU PRODUIT

TruTops Mark 3D

Notre logiciel de marquage TruTops Mark 3D convainc par sa commande conviviale et ses temps de pièce nettement plus courts. En fonction de votre application, vous pouvez marquer dès aujourd'hui plusieurs objets en volume à l'aide d'un seul système laser, là où il était précédemment nécessaire d'utiliser plusieurs lasers. Le marquage de surfaces tridimensionnelles, comme des plans obliques ou des surfaces courbes, devient ainsi très simple et efficace. Outre le logiciel de marquage, le pack contient également un éditeur de CAO 3D complet, qui permet de créer des pièces de manière autonome et de dériver des dessins pour le marquage 3D.

A PROPOS DU PRODUIT

Interface de module du logiciel TruTops Mark

Interface de module TruTops Mark

L'interface de module TruTops Mark (TTM-MI) vous permet d'adapter le contenu, l'aspect et l'agencement de l'interface utilisateur TruTops Mark comme vous l'entendez. Résultat : une commande sur mesure pour l'ensemble de votre chaîne de production et de processus. Le module logiciel vous permet en outre d'intégrer le laser de marquage avec une facilité enfantine dans votre système complet composé de la base de données, de la technique de mesure et d'autres composants.

A PROPOS DU PRODUIT

La TruMark Station 7000 peut être combinée à une multitude de gammes de lasers de marquage TRUMPF, et offre ainsi pour chaque application la solution qui convient.

TruMark Série 3000

Polyvalence pour les matériaux et les applications

Accéder au produit

TruMark Série 5000

Flexible et productive, avec une tête laser compacte

Accéder au produit

TruMark 6030

Le marquage à un niveau de fiabilité et de performance encore supérieur

Accéder au produit

Photo du produit TRUMPF TruMarkStation 7000

TruMicro Mark 2000

Simplement flexible

Accéder au produit

Les autres options disponibles pour la TruMark Station 7000 optimisent votre processus de production et contribuent à améliorer sa facilité d'utilisation.

Traitement d'image VisionLine

Le traitement d'image VisionLine de TRUMPF vous permet d'augmenter votre fiabilité de process. VisionLine détecte la position du composant et veille à ce que le marquage s'effectue au bon emplacement. Le système permet également de lire et de contrôler le code marqué. Sa conception modulaire autorise de multiples possibilités. La caméra peut viser à travers la lentille du scanner ou être installée latéralement, il peut y en avoir une ou deux : tout est possible.

Axe de rotation

Les axes de rotation en option vous permettent de réaliser des marquages de grande qualité, même sur des pièces à travailler cylindriques. Un axe de rotation doté d'un moteur pas à pas permet de réaliser le marquage périphérique des composants.

Axe Y motorisé

Un chariot de guidage linéaire monté sur le bâti de machine et entraîné par un servo-entraînement commandé par programme permet de positionner vos composants avec précision. La course est de 375 mm, la répétabilité, typiquement de ± 0,025 mm et la vitesse de déplacement, de 15 m/min.

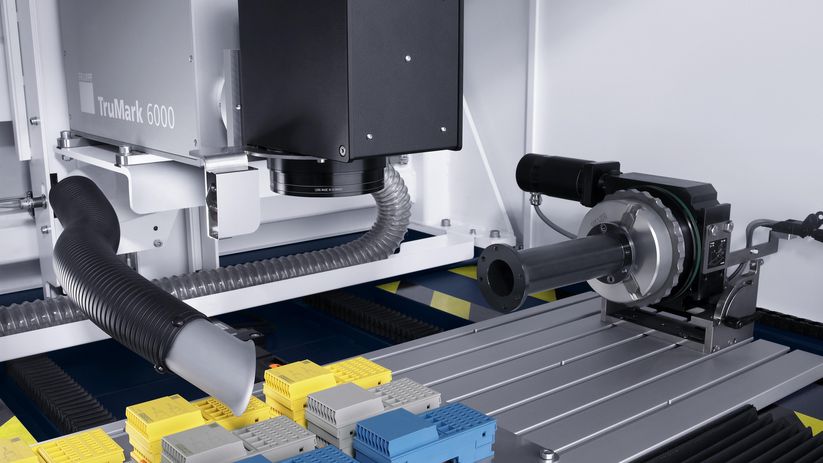

Zone d'extraction du système de marquage TruMark Station

Aspiration intégrée

Le système d'aspiration des émissions de particules et de fumées est intégré dans le châssis de machine, ce qui permet de réduire la surface d’implantation. L'utilisateur peut choisir entre une aspiration sur une surface étendue et une aspiration ciblée et précise dans l'espace de travail. Un capteur de pression différentielle permet de surveiller le filtre.

Services à distance

En cas de dysfonctionnement, les experts en service après-vente TRUMPF interviennent activement sur votre laser par l'intermédiaire d'une connexion à distance. Cette intervention permet souvent de supprimer directement le dysfonctionnement, ou de modifier la configuration du laser de telle manière que la production puisse se poursuivre d'ici la livraison de la pièce détachée.

Commande intuitive

L'écran tactile en option rend la commande encore plus facile et augmente la productivité. Parallèlement, le tableau de commande repensé permet, avec ses touches multifonction très variées, une manipulation intuitive et un fonctionnement manuel simple.
