TruLaser Weld 5000
TruLaser Weld 5000
Installations de soudage au laser

TruLaser Weld 5000

Soudage laser automatisé : productif et flexible

TruLaser Weld 5000 avec BrightLine Scan
TruLaser Weld 5000 avec BrightLine Scan
Installations de soudage au laser

TruLaser Weld 5000

Soudage laser automatisé : productif et flexible

Un seul système, d'innombrables avantages

Robot, laser, optique d'usinage, enceinte de protection et unité de positionnement : le TruLaser Weld 5000 est un système clé en main de soudage laser automatisé. Avec un même système, vous réalisez avec flexibilité des soudures profondes et solides, ou arrondies et lisses. FusionLine permet de relier même des composants présentant des fentes. Différents positionneurs de composants vous permettent en outre d'adapter exactement cette installation polyvalente à vos besoins.

Soudage laser flexible

Sur une seule et même machine : soudage à conduction thermique, soudage profond ou FusionLine

Conditions d'usinage agréables

Le travail est facilité par des fonctions telles que le pupitre de commande pivotant et le moniteur d'état supplémentaire.

Meilleure accessibilité

Très bonne accessibilité des pièces grâce au module rotatif de guidage du gaz protecteur

Chargement personnalisé

Différents positionneurs de composants sont à votre disposition en fonction de l'option de chargement souhaitée.

Programmation parallèle

Avec le logiciel de programmation hors ligne simple TruTops Weld

Reconnaissance automatique de la position des composants

Le système de capteurs TeachLine détecte avec fiabilité la position de la soudure.

FusionLine – le soudage laser tolérant
Le nouveau processus de soudage BrightLine Scan permet une multitude de nouvelles applications pour le soudage laser
TruLaser Weld 5000 grand format
Le système de capteurs TeachLine détecte de manière fiable la position de la soudure
Soudage laser d'un capot en acier de construction
Soudage laser d'un morceau de comptoir en acier inoxydable
Un soudage laser de niveau supérieur

Avec le nouveau processus de soudage BrightLine Scan, soudez de façon robuste et flexible les petites fentes d'assemblage, réglez de façon ciblée les largeurs de soudures et agissez sur l'effritement des soudures. Amenez le soudage laser au niveau supérieur et ouvrez de nouveaux champs d'application, par ex. dans une tôle épaisse en aluminium tout en réduisant les projections.

TruLaser Weld 5000, module rotatif de guidage du gaz de protection
Améliorer l'accessibilité

Grâce au module pivotant, vos composants sont plus facilement accessibles, et vous soudez nettement plus vite. La buse à gaz protecteur tourne de manière continue autour de l'optique. Le robot n'a pas besoin de changer d'orientation.

FusionLine
Soudage laser tolérant avec FusionLine

Cette fonction vous permet de fermer des fentes jusqu'à 1 mm de largeur et d'effectuer des soudages laser économiques, sans avoir à optimiser votre portefeuille de composants pour le soudage laser. Avantage : votre machine permet de réaliser davantage de composants, et son taux d'exploitation augmente.

Pièce représentative TruLaser Weld 5000 pour fiabiliser le soudage

Souder de manière fiable

Avec BrightLine Scan, soudez des angles, des fentes et autres tolérances de manière fiable. Cette pièce représentative en acier de construction représente un capot conçu de manière conventionnelle pour une pince.

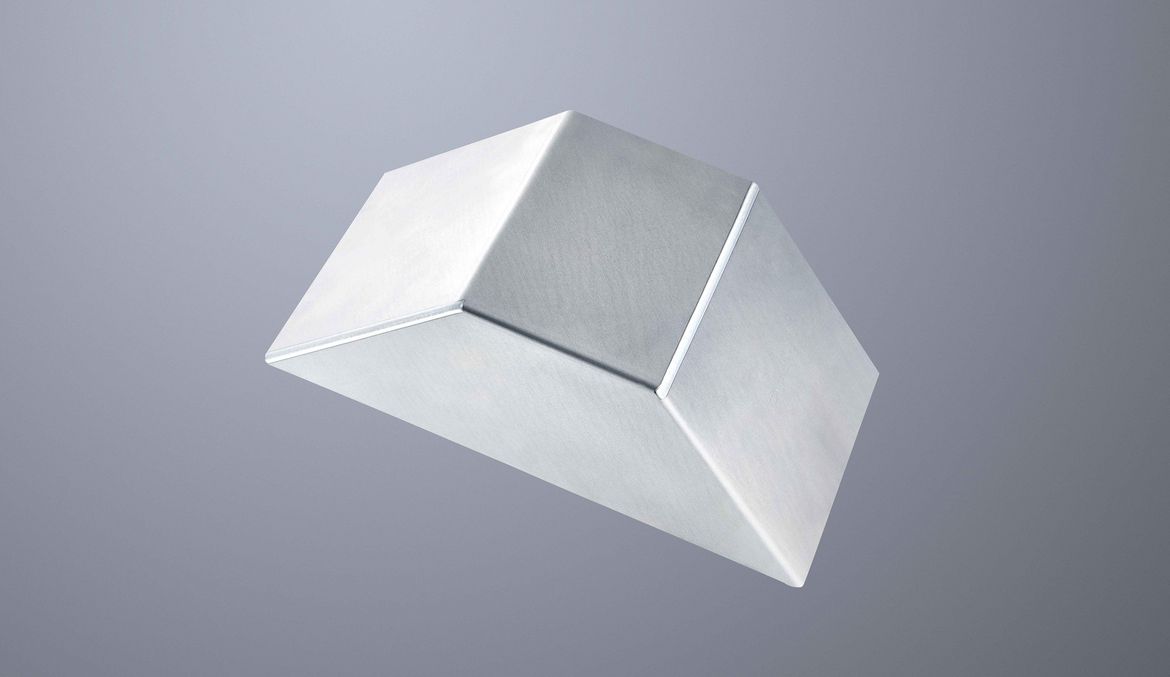

Pièce représentative TruLaser Weld 5000 pour des résultats de soudage de haute qualité

Résultats de soudage de haute qualité

Les fréquences élevées de BrightLine Scan réalisent des résultats de soudage de haute qualité sur les alliages d'aluminium. Cette pièce représentative en aluminium représente un élément de cuves de batterie avec un angle à 135°.

Réservoir d'eau en acier inoxydable

Souder avec flexibilité

Le réservoir d'eau en acier inoxydable présente différentes géométries de soudure profonde dans des épaisseurs de tôle de 1,5 et 3 mm.

Tuyau de raccordement en acier de construction

Rapide et sûr

Le procédé de soudage profond vous permet de réaliser rapidement des cordons de soudure minces, d'une grande solidité.

Pan de comptoir en acier inoxydable

Pratiquement invisible

Le segment de comptoir en acier inoxydable rayonne, avec ses soudures apparentes particulièrement belles réalisées grâce au procédé de soudage par conduction thermique.

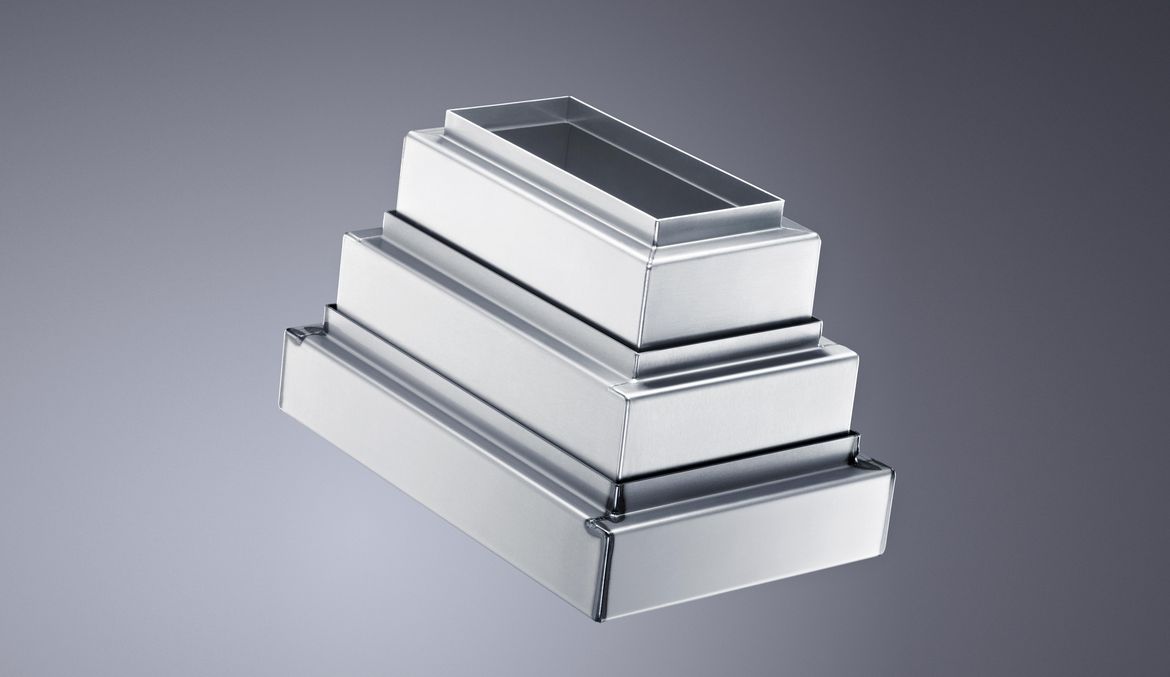

Boîtier de connexion

Pour tous les matériaux courants

Le boîtier de connexion inférieur est en acier de construction, le boîtier intermédiaire en acier inoxydable et le boîtier supérieur en aluminium. Tous ces matériaux peuvent être soudés avec flexibilité au laser.

Capot en acier de construction

Comme s'il s'agissait d'une seule pièce

Le soudage par conduction thermique permet d'obtenir des soudures bien arrondies, presque sans gauchissement du composant.

Récipient gastronomique en acier inoxydable

Travail de retouche presque nul

Le soudage laser permet de fabriquer ce récipient gastronomique en acier inoxydable presque sans aucune retouche.

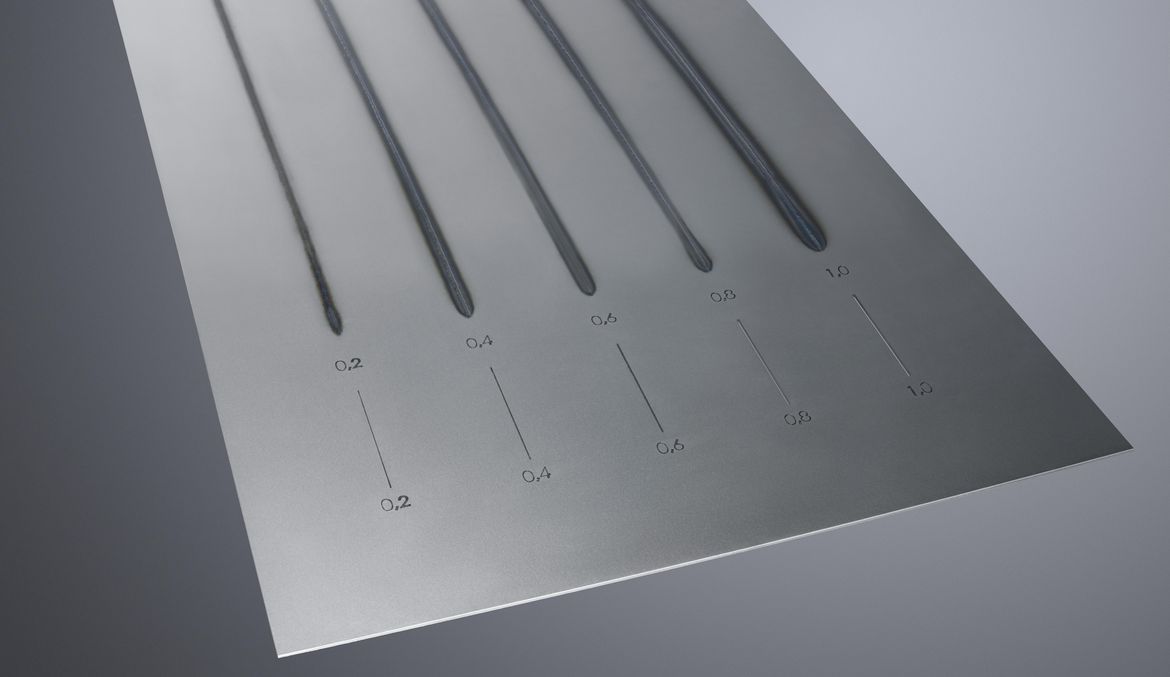

Modèle de pièce – soudage laser tolérant

Soudage laser tolérant

Le nouveau FusionLine permet de combler des jeux jusqu'à un millimètre de largeur.

TruLaser Weld 5000
Données d'axe
Type Robot High Accuracy
Nombre d'axes 6
Charge limite nominale 70 kg
Précision de répétition +/- 0,05 mm
Données spécifiques au laser
Lasers disponibles TruDisk 4001 / 6001 / 8001 | TruFiber 3001 / 4001 / 6001
Positionneur 2 axes
Espace max. de travail 2000 mm x 1000 mm x 1200 mm
Charge max. 500 kg
Table tournante
Espace de travail max. (⌀) 2350 mm
Espace de travail (hauteur) 1150 mm
Charge max. (par côté) 250 kg
Changeur rotatif avec axes de retournement
Espace max. de travail (⌀ de la zone de pivotement) 1200 mm
Espace max. de travail (longueur) 2600 mm
Charge max. (par côté) 750 kg
Positionneur vireur
Espace max. de travail (⌀ de la zone de pivotement) 2000 mm
Espace max. de travail (longueur) 4000 mm
Charge max. (par côté) 1000 kg
Changeur rotatif compact avec plaque de serrage 3D (rectangle)
Espace de travail max. (⌀) 3000 mm
Espace de travail (hauteur) 1250 mm
Charge max. (par côté) 600 kg
Moment max. d'inertie de masse de charge 600 kg*m2
Plage de rotation changeur rotatif ± 180 °
Temps de rotation changeur rotatif (pour 180°) 3,7 s
Hauteur d'insertion 830 mm
Changeur rotatif compact avec axes de rotation verticaux
Espace de travail max. (⌀) 3000 mm
Espace de travail (hauteur) 1250 mm
Charge max. (par côté) 600 kg
Moment max. d'inertie de masse de charge de la table de commutation annulaire 600 kg*m2
Plage de rotation changeur rotatif ± 180 °
Temps de rotation changeur rotatif (pour 180°) 3,7 s
Plage de rotation axes de rotation verticaux ± 190 °
Temps de rotation axes de rotation verticaux (pour 180°) 2,5 s
Moment max. d'inertie de masse de charge des axes de rotation verticaux 359 kg*m2
Hauteur d'insertion 885 mm
Cotes, poids
Dimensions possibles de la cabine 4800 mm x 3650 mm x 3215 mm
4800 mm x 4800 mm x 3215 mm
4800 mm x 5950 mm x 3215 mm
5950 mm x 4800 mm x 3215 mm
5950 mm x 5950 mm x 3215 mm
7100 mm x 4800 mm x 3215 mm
7100 mm x 5950 mm x 3215 mm
8250 mm x 4800 mm x 3215 mm
8250 mm x 5950 mm x 3215 mm
9400 mm x 4800 mm x 3215 mm
9400 mm x 5950 mm x 3215 mm
TruLaser weld 5000, positionneur à rotation et basculement
Positionneur 2 axes

Grâce à l'axe circulaire à commande numérique intégré à la commande du robot, le positionneur 2 axes permet de souder même les composants difficiles d'accès en un seul serrage.

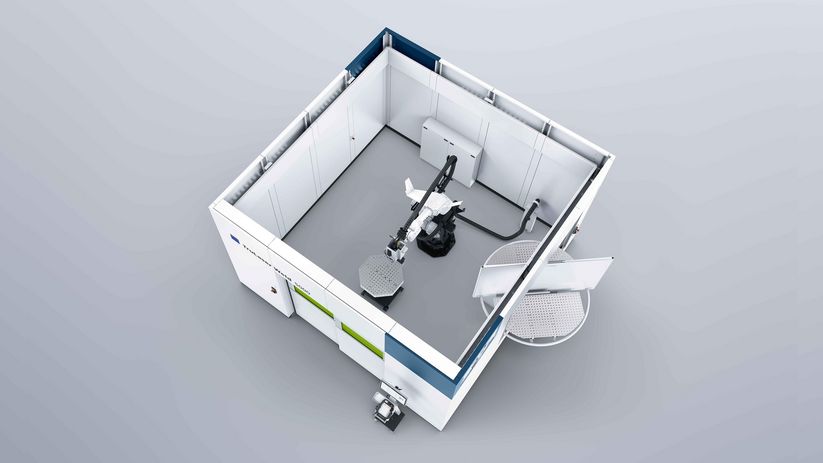

TruLaser Weld 5000, table tournante
Table tournante

La table rotative vous permet d'effectuer la préparation en dehors de la cellule durant le processus de soudage, ce qui augmente le rendement de votre installation.

Changeur rotatif compact avec plaque de serrage 3D
Changeur rotatif compact avec plaque de serrage 3D

Compact, productif et peu coûteux : avec la table de travail automatiquement tournante vous doublez le rendement car vous avez la possibilité à la fois de souder à l'intérieur sur un côté de table et de monter en même temps un nouveau composant à l'extérieur.

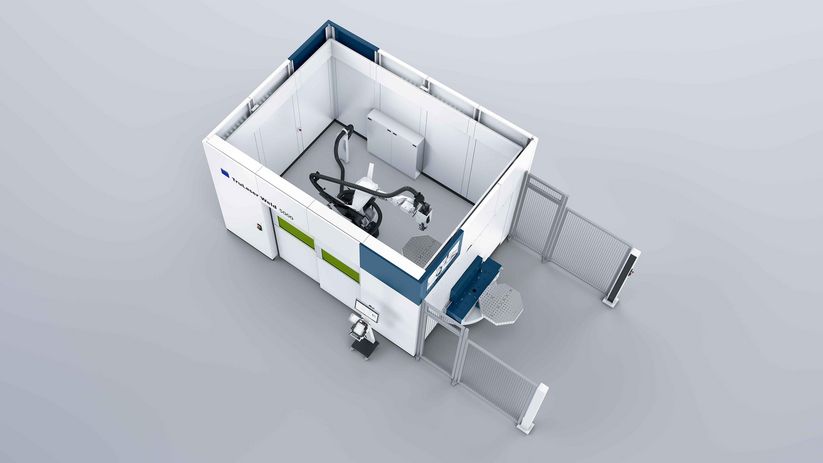

Changeur rotatif compact avec axe de rotation vertical
Changeur rotatif compact avec axe de rotation vertical

Compact, flexible et économique : améliorez votre flexibilité et l'accessibilité au composant grâce à l'axe de rotation vertical.

Changeur rotatif automatique
Changeur rotatif avec axe de retournement horizontal

Rapide, flexible et massif : profitez d'une charge limite élevée, de grandes valeurs de crête et d'un temps de rotation rapide. Optimal pour usiner prestement un grand nombre de pièces « 24 heures sur 24 » et de larges composants.

TruLaser Weld 5000, le soudage laser automatisé XXL
Le soudage laser automatisé version XXL

Le robot du TruLaser Weld 5000 se déplace le long d'un axe linéaire, ce qui lui permet de couvrir un espace de travail étendu. L'installation dispose d'un positionneur vireur de quatre mètres de long adapté à cette caractéristique.

TruLaser Weld 5000, module rotatif de guidage du gaz de protection
Module rotatif de guidage du gaz protecteur

La buse à gaz protecteur tourne de manière continue autour de l'optique. Le robot doit changer d'orientation nettement moins souvent. Les besoins en technique de serrage et en programmation sont nettement réduits, vos composants sont plus accessibles et vous soudez nettement plus vite.

TruLaser Weld 5000, TeachLine
TeachLine

Grâce au système de capteurs TeachLine, vous soudez vos composants en vous passant même d'un nouvel apprentissage, coûteux en temps. Les capteurs détectent la position de la soudure, même si la position réelle diffère légèrement de la position nominale.

FusionLine
FusionLine

FusionLine vous permet de fermer des fentes jusqu'à 1 mm de largeur et d'effectuer des soudages laser économiques, sans avoir à optimiser votre portefeuille de composants pour le soudage laser.

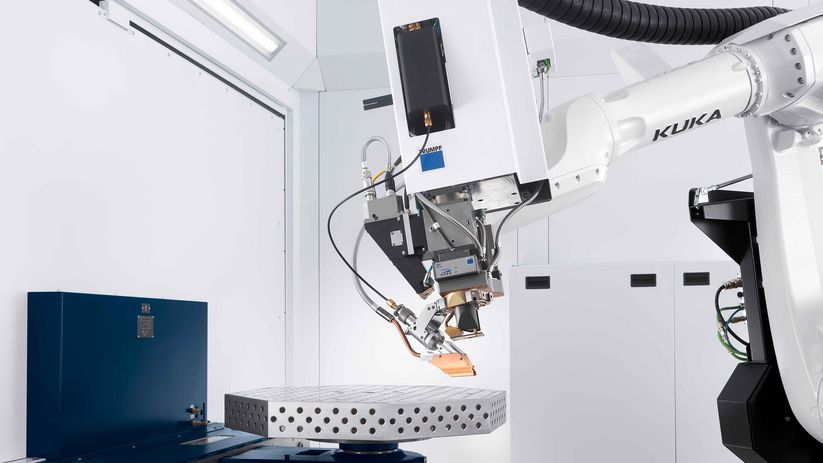

TruLaser Weld 5000 avec BrightLine Scan
BrightLine Scan

Deux miroirs programmables déplacent le faisceau laser lors de ce nouveau processus de soudage avec oscillation de faisceau. Les fréquences jusqu'à 2000 Hz assurent ainsi un processus de soudage extrêmement robuste et flexible. Amenez votre soudage laser au niveau supérieur.

TruLaser Weld 5000, système de serrage point zéro
Système de serrage point zéro

Le système de serrage point zéro permet de fixer des gabarits de manière rapide et précise. Il offre des systèmes adaptés aux positionneurs 2 axes et aux changeurs rotatifs.

Keyvisual Connectivity
Connexion et intégration numériques pour des solutions intelligentes

L'intégration parfaite de nombreuses machines TRUMPF dans votre propre monde logiciel se fait simplement et sans problème. Qu'il s'agisse d'une intégration dans Oseon ou d'une connexion aux outils de surveillance et d'analyse, nous proposons la solution adaptée à chaque combinaison. La connexion à des systèmes logiciels tiers est également possible grâce à nos interfaces basées sur l'OPC UA standard.

TruTops Weld

TruTops Weld

Avec le logiciel de programmation hors ligne TruTops Weld, créez votre programme de soudage de manière simple et rapide sur un ordinateur et réduisez ainsi les temps morts sur votre TruLaser Weld 5000.

Chaîne de processus du logiciel

Logiciel

De la demande du client à la livraison de la pièce finie : le portefeuille logiciel de TRUMPF optimise l'ensemble de votre processus de production. TRUMPF combine ainsi de manière intelligente les logiciels avec les machines et les services, afin de créer des solutions Industrie 4.0 sur mesure pour votre Usine du futur.
