適合應用的光學元件
無論是焊接、切割、蝕刻、加溫還是鑽孔：使用穩健的TRUMPF聚焦透鏡實現高品質的工藝結果。此光學元件可以同TRUMPF固體雷射器靈活搭配並與雷射器最佳協調。透過TRUMPF的模組化構件，固體光學元件可適應客製化要求。
TRUMPF聚焦透鏡以耐用時間長與可靠性而令人信服。
眾多選配保證適合一切任務的解決方案。
雷射光學單元的多種結構形式根據特定設備適應工作情況和環境。
成熟的工藝確保製造出焊縫品質出眾的客制化焊縫。
重要的工作參數可按照個性化應用簡便設置。
變速箱元件
雷射光學單元有助於雷射束精確聚焦至焊接點。同時供應的保護氣體確保在品質上更加出色的焊接結果，以減少對焊縫的耗時返工。
雙離合器單元
TRUMPF雷射加工單元在24 / 7的全天候工作制下提供最佳性能，讓焊接結果品質長期保持穩定。
Mittendifferenzial
Gerade beim Schweißen im Stumpfstoß oder Überlappstoß ist eine präzise Fokussierung des Laserlichts wichtig. Die TRUMPF Fokussieroptiken spielen in diesem Feld ihre Stärken aus und schweißen beispielsweise ein Mittendifferenzial im Überlappstoß in hervorragender Qualität.
中央差速器
正是在對接接頭或搭接接頭的焊接中，精確聚焦雷射非常重要。TRUMPF聚焦雷射頭可在該領域發揮其強項，例如透過搭接接頭以卓越品質焊接中央差速器。
機器人焊接
若將一款TRUMPF聚焦透鏡（例如驅動型聚焦透鏡）與機器人相結合，則可顯著增大雷射光學單元的工作區並利用其良好的聚焦性能。
Kupferschweißen
Mit TRUMPF Fokussieroptiken können Sie auch Kupfer bearbeiten. So lassen sich zum Beispiel Kontakte auf Leiterplatten geschweißt werden.
銅焊
憑藉TRUMPF聚焦透鏡亦可加工銅。例如可焊接印刷電路板上的觸點。
|
BEO D25
產品對比
|
BEO D35
產品對比
|
BEO D50
產品對比
|
BEO D70-2
產品對比
|
RFO
產品對比
|
CFO
產品對比
|
|
|---|---|---|---|---|---|---|
| 雷射參數 | ||||||
| 波長 | - | - | - | - | - | - |
| 功率 | bis 150 W (cw) | 至 4000 W （cw） | 至 8000 W （cw） | bis 24000 W (cw) | ab 16000 W (cw) | bis 8000 W (cw) |
| 數值孔徑 | typ. 0.11 / max. 0.12 | typ. 0.11 / max. 0.12 | typ. 0.11 / max. 0.12 | typ. 0.11 / max. 0.12 | typ. 0.11 / max. 0.12 | typ. 0.11 / max. 0.12 |
| 光纖類型 | LLK-A | LLK-D、LLK-B、LLK-A | LLK-D、LLK-B、LLK-A | LLK-D, LLK-X, LLK-B | LLK-D | LLK-D, LLK-B |
| 雷射加工單元配置 2 | ||||||
| 準直器 | 90 mm | 35 / 80 / 100 mm | 35 / 100 / 125 / 150 / 200 mm | 150 / 175 / 200 mm | - | 200 mm |
| 焦距 | 48 / 60 / 90 / 135 mm | 70 / 100 / 140 / 200 / 300 mm | 150 / 200 / 250 / 300 mm | 200 / 300 / 400 / 600 mm | 600 mm | 100 / 150 / 200 / 300 / 400 / 600 mm |
| 結構型式 | ||||||
| 量測尺寸（寬 x 高 x 深） | 25 mm x 198 mm x 25 mm (Beispielkonfiguration) | 166 mm x 313 mm x 62 mm （攝像機觀察裝置和風刀的示例配置） | 128 mm x 407 mm x 100 mm （攝像機觀察裝置和風刀的示例配置） | 172 mm x 510 mm x 78 mm (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) | 123 mm x 446 mm x 176 mm (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) | 163 mm x 519 mm x 114 mm (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) |
| 重量 | 0.3 kg (Beispielkonfiguration) | 2.5 kg （攝像機觀察裝置和風刀的示例配置） | 3.5 kg （攝像機觀察裝置和風刀的示例配置） | 8 kg (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) | 6.5 kg (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) | 8.5 kg (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) |
| 相容性 | ||||||
| 可用的雷射機 | TruPulse | TruDiode、TruDisk、TruFiber、TruPulse | TruDiode、TruDisk、TruFiber、TruPulse | TruDisk, TruPulse, TruFiber Multi Mode | TruDisk | TruDiode、TruDisk、TruPulse |
| 可用感應系統 | - | - | VisionLine、CalibrationLine Power | VisionLine Cam/Basic/Detect/Project, CalibrationLine Power | - | VisionLine、CalibrationLine Power |
| 選項 | ||||||
| 可用的選項 | 90° 型式，雙焦模組，攝像機觀察裝置，感應系統介面，15g 規格 | 90° 型式，風刀，保護氣體輸入，雙焦模組，攝像機觀察裝置，感應系統介面，照明，盒式模組，15g 規格 | 90° 型式，風刀，MDE 噴嘴，保護氣體輸入，雙焦模組，攝像機觀察裝置，感應系統介面，照明，盒式模組 | 0°, 90° und 2x90° Version, Crossjet, MDE-Düse, Schutzgasversorgung, Sensoraufnahme, Koaxialbeleuchtung, Seitliche Beleuchtung, Bifokalmodul und Multifokuselement, Einstellbarer Linienlaser, Schutzglasverschmutzungsüberwachung, LLK-Streulicht- und Kühlwassertemperaturüberwachung, Programmierbare Motorische Fokussierung (PMF) | 風刀，攝像機觀察裝置，盒式模組，防護玻璃監控 | 90° 型式，風刀，MDE 噴嘴，保護氣體輸入，雙焦模組，攝像機觀察裝置，感應系統介面，照明，盒式模組，防護玻璃監控，功率測量盒，導引雷射，補償盒 |
|
BEO D25
|
BEO D35
|
BEO D50
|
BEO D70-2
|
RFO
|
CFO
|
|
|---|---|---|---|---|---|---|
| 雷射參數 | ||||||
| 波長 | - | - | - | - | - | - |
| 功率 | bis 150 W (cw) | 至 4000 W （cw） | 至 8000 W （cw） | bis 24000 W (cw) | ab 16000 W (cw) | bis 8000 W (cw) |
| 數值孔徑 | typ. 0.11 / max. 0.12 | typ. 0.11 / max. 0.12 | typ. 0.11 / max. 0.12 | typ. 0.11 / max. 0.12 | typ. 0.11 / max. 0.12 | typ. 0.11 / max. 0.12 |
| 光纖類型 | LLK-A | LLK-D、LLK-B、LLK-A | LLK-D、LLK-B、LLK-A | LLK-D, LLK-X, LLK-B | LLK-D | LLK-D, LLK-B |
| 雷射加工單元配置 2 | ||||||
| 準直器 | 90 mm | 35 / 80 / 100 mm | 35 / 100 / 125 / 150 / 200 mm | 150 / 175 / 200 mm | - | 200 mm |
| 焦距 | 48 / 60 / 90 / 135 mm | 70 / 100 / 140 / 200 / 300 mm | 150 / 200 / 250 / 300 mm | 200 / 300 / 400 / 600 mm | 600 mm | 100 / 150 / 200 / 300 / 400 / 600 mm |
| 結構型式 | ||||||
| 量測尺寸（寬 x 高 x 深） | 25 mm x 198 mm x 25 mm (Beispielkonfiguration) | 166 mm x 313 mm x 62 mm （攝像機觀察裝置和風刀的示例配置） | 128 mm x 407 mm x 100 mm （攝像機觀察裝置和風刀的示例配置） | 172 mm x 510 mm x 78 mm (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) | 123 mm x 446 mm x 176 mm (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) | 163 mm x 519 mm x 114 mm (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) |
| 重量 | 0.3 kg (Beispielkonfiguration) | 2.5 kg （攝像機觀察裝置和風刀的示例配置） | 3.5 kg （攝像機觀察裝置和風刀的示例配置） | 8 kg (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) | 6.5 kg (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) | 8.5 kg (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) |
| 相容性 | ||||||
| 可用的雷射機 | TruPulse | TruDiode、TruDisk、TruFiber、TruPulse | TruDiode、TruDisk、TruFiber、TruPulse | TruDisk, TruPulse, TruFiber Multi Mode | TruDisk | TruDiode、TruDisk、TruPulse |
| 可用感應系統 | - | - | VisionLine、CalibrationLine Power | VisionLine Cam/Basic/Detect/Project, CalibrationLine Power | - | VisionLine、CalibrationLine Power |
| 選項 | ||||||
| 可用的選項 | 90° 型式，雙焦模組，攝像機觀察裝置，感應系統介面，15g 規格 | 90° 型式，風刀，保護氣體輸入，雙焦模組，攝像機觀察裝置，感應系統介面，照明，盒式模組，15g 規格 | 90° 型式，風刀，MDE 噴嘴，保護氣體輸入，雙焦模組，攝像機觀察裝置，感應系統介面，照明，盒式模組 | 0°, 90° und 2x90° Version, Crossjet, MDE-Düse, Schutzgasversorgung, Sensoraufnahme, Koaxialbeleuchtung, Seitliche Beleuchtung, Bifokalmodul und Multifokuselement, Einstellbarer Linienlaser, Schutzglasverschmutzungsüberwachung, LLK-Streulicht- und Kühlwassertemperaturüberwachung, Programmierbare Motorische Fokussierung (PMF) | 風刀，攝像機觀察裝置，盒式模組，防護玻璃監控 | 90° 型式，風刀，MDE 噴嘴，保護氣體輸入，雙焦模組，攝像機觀察裝置，感應系統介面，照明，盒式模組，防護玻璃監控，功率測量盒，導引雷射，補償盒 |
所有產品種類的技術資料均可下載。
BEO D25
BEO D25是產品組合中最小的加工頭，非常適合採用脈衝雷射器的雷射焊接應用。堅固的結構設計允許加速度高達15g。
雷射器：TruPulse
雷射功率：最大200 W
BEO D35
聚焦鏡頭BEO D35用於搭配高至千瓦級被動脈衝式或連續波固體雷射器進行焊接和切割。
雷射器：TruDisk、TruPulse、TruFiber
雷射功率：最大4 kW

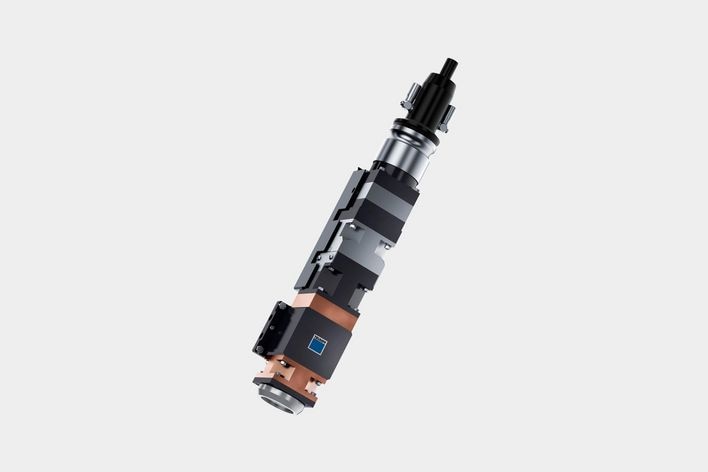

BEO D50
藉由全新的BEO D50雷射加工頭，TRUMPF開發出一種堅固緊湊的加工頭，可以在高達8 kW的功率下使用。交叉氣流功能得以優化，並擴充了氣流、水流和溫度監控等新功能。
雷射器：TruDisk、TruPulse、TruFiber、TruDiode
雷射功率：最大8 kW

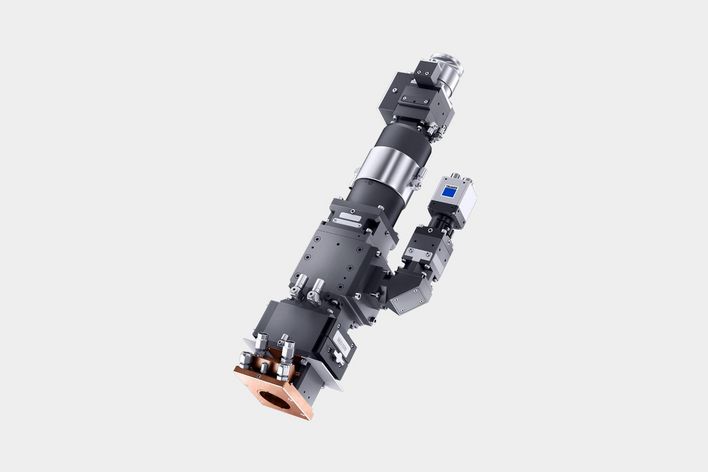

BEO D70
在以較大的工作距離和較小的焦點直徑進行雷射焊接時，堅固耐用的第 2 代聚焦鏡頭 BEO D70 可充分發揮自身優勢。藉助加工頭多焦點元件的附加選項，實現氣封焊縫。智慧監控功能進一步提升了安全性和製程穩定性。
雷射器：TruDisk、TruFiber Multi-Mode、TruPulse
雷射功率：最大24 kW

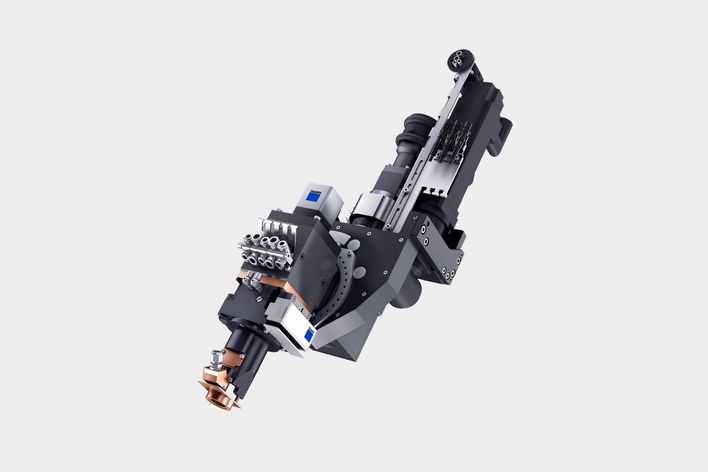

旋轉加工頭BEO D70
旋轉加工頭由聚焦鏡頭BEO D70和旋轉模組構成。憑藉可以由客戶方連接的驅動裝置以及將旋轉模組整合至機台系統，旋轉加工頭也適合OEM。根據聚焦鏡頭的結構，旋轉加工頭可用於2D和3D加工的焊接。
雷射器：TruDisk (1030nm)、TruFiber、TruDiode、TruPulse
雷射功率：高至 8 kW
CFO
在CFO系列的智慧聚焦鏡組中，在加工的任何時間均會記錄水溫和保护氣體流速等與工藝相關的參數。輔以保護氣體監控，這款雷射加工頭尤其適合自動化工藝。多種選配可供使用：例如風幕、金屬蒸汽效應噴嘴（金屬蒸汽效應）、保護氣體輸入口、保護鏡片監控、功率測量盒或補償夾盒。
雷射器：TruDisk，TruDiode，TruFiber，TruPulse
雷射功率：最大8 kW
RFO
高功率光學反射鏡RFO是適用於最低熱偏移的加工頭。即使在高雷射功率下，利用它也可實現穩定、可重複的應用結果。
雷射器：TruDisk
雷射功率：高至 16 kW
BEO環形加工頭
用於以環形焦點同步焊接塑膠的聚焦鏡頭特別適合高生產率的系統。透過BEO模組系統中的組件針對個別客戶計算環直徑。無需移動部件或雷射束，即可取得徑向或軸向焊縫。
雷射器：TruDiode
雷射功率：<1kW
除了一系列的加工光學元件，TRUMPF還為您提供合適的機器和光束源。這允許您根據您的應用和要求找到正確的組合 - 所有這些都來自單一來源。在束源領域，TRUMPF擁有與工業相關的全部雷射器。請信賴我們的專家，相信我們始終關注最適合您生產任務的解決方案，並提供完全獨立於首選工藝的諮詢。
眾多選配可使您的聚焦透鏡適應任何作業。此外，您還可獲得用於粉末堆焊或線狀雷射點的特殊光學元件。
BEO D70加工頭的多焦點選項可搭配BrightLine Weld，實現介質密封焊縫的創新解決方案。雷射束在工件上分為四個單獨束點。由此實現可靠又穩定的焊接過程，透過減少氣孔、飛濺物和裂紋形成改善焊接品質。同時還能達到更大的焊接深度。
雷射器：TruDisk
雷射功率：高至 16 kW
歸功於准直器透鏡的電動定位，焦點可沿Z方向被便捷設置。可直接透過雷射控制系統TruControl或透過外部機台控制系統輸入更改。藉此焦點位置須頻繁改變的應用得以執行，還不增加工作量。
CCD攝像機用於監控加工位置的流程和便捷調試雷射流程。這是過程觀察的基礎。
交叉氣流是正交於雷射光束的壓縮空氣流。其可引開污垢和飛濺物，從而延長防護玻璃的耐用時間。因此，光學元件更加堅固，雷射流程更加可靠。
為讓焊接流程更加高效，除風切之外，還可接入來自金屬蒸汽效應噴嘴（MDE噴嘴）的氣流。氣流使焊接過程中產生的金屬蒸汽煙羽以及送入材料的能量保持恒定。穩定的焊接深度確保精確的雷射加工。同時透過延長防護玻璃耐用時間降低成本。
單獨的保護氣體噴嘴帶來優質的焊接結果。由此減少焊縫氧化。我們有各種噴嘴供您挑選：曝氣噴嘴或線性噴嘴。
視國家而定，此產品分類與此説明 可能存在偏差。保留技術、裝備、價格與配件範圍方面的更改權利。 請與當地聯絡人取得聯繫，以便瞭解 您所在國家是否提供該產品。
注脚-
其他波長可應要求提供。
-
其他雷射加工單元配置可應要求提供。
