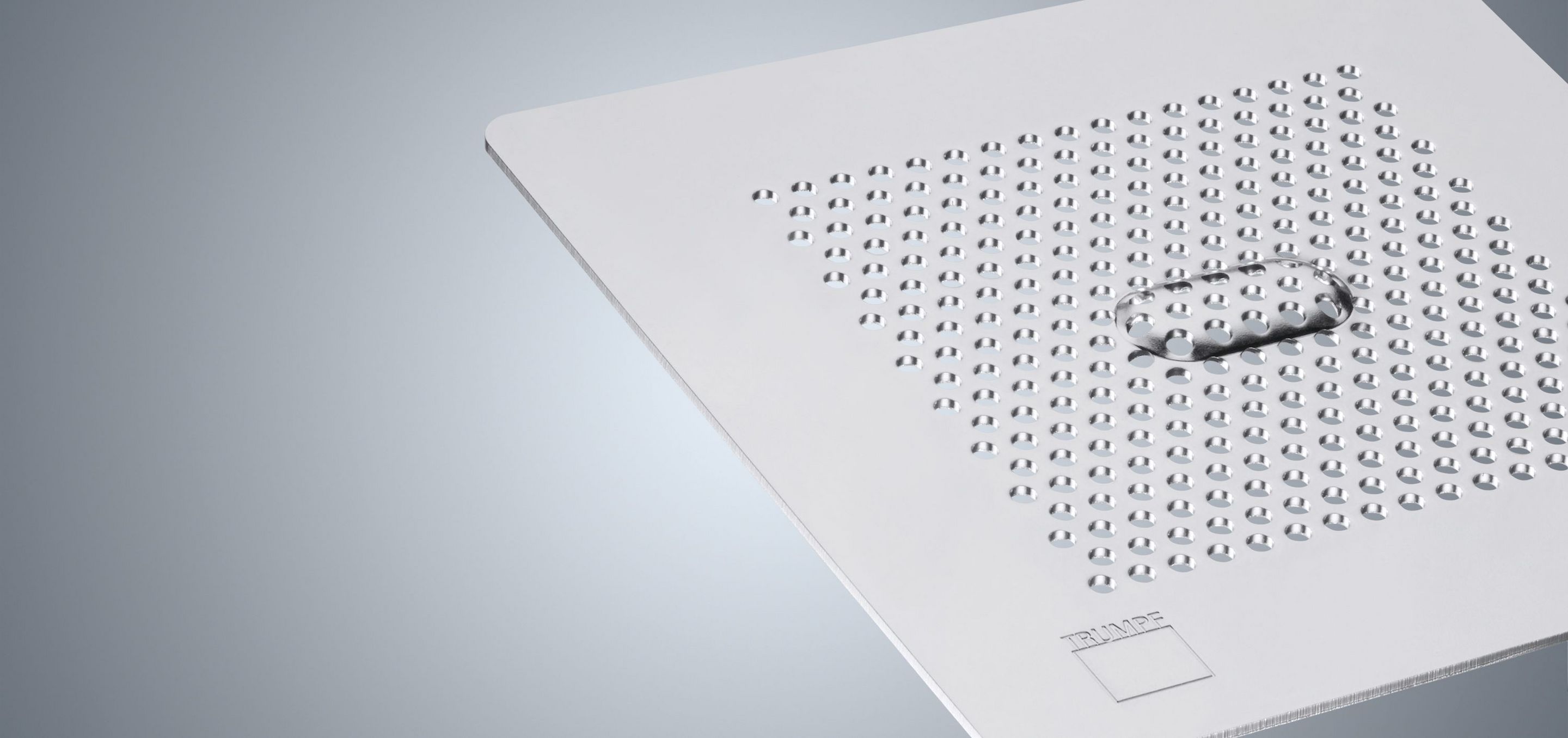

Mehrfachwerkzeug zum Integrierten Richten
Mehrfachwerkzeug zum Integrierten Richten
Scule de ștanțare

Sculă multifuncțională pentru ajustare integrată

Suprafață netedă a tablei, fără a fi necesară prelucrarea ulterioară

Suprafață complet netedă a tablei

Cu ajutorul sculei multifuncționale pentru ajustare integrată și a funcției corespunzătoare a mașinii, puteți rectifica denivelările încă din timpul procesului de ștanțare. Realizați perforații netede, care nu necesită prelucrare ulterioară. Funcția îmbunătățește semnificativ calitatea pieselor, în special în cazul pieselor brute cu un grad ridicat de deteriorare la ștanțare.

Calitate optimă a pieselor

Piese fără deformări și fără prelucrare ulterioară garantate

Economie de timp semnificativă

Lucrări mai rapide prin ștanțare și ajustare într-o singură etapă

Ajustarea pieselor din tablă realizate prin deformare

Scula poate fi utilizată și pentru ajustarea pieselor brute cu deformări.

Un plus de siguranță

Tablele și piesele brute netede asigură o siguranță mai ridicată a procesului în timpul reprelucrării.

Ajustare individuală

Gradul de ajustare poate fi reglat individual cu ajutorul TruTops, la nivelul mașinii.

Mehrfachwerkzeug zum integrierten Richten

La ștanțarea tablelor, tensiunile de compresiune și de întindere duc adesea la deformarea tablei. Funcția de ajustare integrată reduce în mod semnificativ denivelările de la nivelul tablei. Pentru a compensa tensiunile de la nivelul tablei și a obține o suprafață netedă a tablei, matrița sculei împreună cu matrița activă presează tabla în direcția raclorului. Pretensionarea tablei este urmată, ulterior, de cursa de ștanțare, cu ajutorul aceleiași scule.

După încheierea procesului de ștanțare, tensiunile au fost eliminate, iar tabla rămâne netedă. Astfel, ați realizat toate acestea într-o singură etapă de lucru cu o siguranță a procesului mai ridicată, în timpul reprelucrării pieselor dumneavoastră.

Ajustarea integrată este efectuată cu matrițe de mărimea 1, cu formă convexă. Raclorul prevăzut cu un strat special de acoperire dispune de un orificiu, astfel încât tabla să poată fi ajustată corespunzător. TruTops vă asistă în cadrul procesului de programare prin intermediul unui set de reguli.
