Beschriftungslaser

One-Box-Laser

Kompakt, kosteneffizient und brillant

Die All-in-one-Lösung

Der One-Box Laser ist ein umfangreiches All-in-one-Paket, mit dem Sie das Lasermarkieren in Ihre Fertigung oder Ihre Maschine integrieren. Es enthält auf kleinstem Platz neben Elektronik, Scanner und PC auch die Strahlquelle TruMark 5010 oder TruMark 1110. Damit deckt der One-Box Laser ein großes Anwendungsfeld ab. Da kein separates Versorgungsgerät notwendig ist, stellen Sie den Beschriftungslaser äußerst platzsparend auf. Die Integration ins Gesamtsystem fällt dank umfangreicher Schnittstellen leicht. Langfristig bleiben die robusten Komponenten äußerst wartungsarm. Gerade als Einsteigermodell ins Lasermarkieren eignen sich die One-Box Laser aufgrund ihres exzellenten Preis-Leistungs-Verhältnisses.

Kompaktes Design

Die All-in-one-Lösung für Sie – ohne separates Versorgungsgerät und Extrakabel.

Geringer Wartungsbedarf

Bei schmutziger Umgebung müssen Sie lediglich Filtermatten tauschen und das Schutzglas reinigen.

Niedrige Investitionskosten

Ob Einstieg oder Ergänzung: One-Box Laser bieten ein unschlagbares Preis-Leistungs-Verhältnis.

Echte Desktoplösung

In Kombination mit der TruMark Station 1000 oder 3000 entsteht eine echte Desktoplösung.

Einfache Integration

Profitieren Sie von der vollen Schnittstellenvielfalt – egal ob Profibus, Profinet oder EtherCAT.

Robuste Bauweise des TruMark 1110
Robust für Industrieeinsätze

Mit der IP Schutzart 54 und einer zugelassenen Umgebungstemperatur von bis zu 40°C und anderen Schutzmaßnahmen gegen Umwelteinflüsse eignet sich der One-Box Laser für Einsätze in rauem industriellen Umfeld.

Anlassen mit den One-Box Lasern TruMark 1110 und TruMark 5010

Anlassen

Durch lokalen Wärmeeintrag verfärbt sich die Werkstückoberfläche. Je nach Werkstoff und Energieeintrag ändert sich die Anlassfarbe. Die Oberfläche bleibt dabei glatt – Schmutz kann sich somit nicht absetzen.

Lasergravieren mit den One-Box Lasern TruMark 1110 und TruMark 5010

Gravieren

Beim Gravieren entfernt der Laserstrahl einen Teil des Grundwerkstoffes und erreicht somit eine Vertiefung. Diese kann an den Rändern steil oder über eine Schräge verlaufen.

Verfärbung des Materials mit dem One-Box Laser

Verfärben

Sind Werkstoff und Laserwellenlänge optimal aufeinander abgestimmt, werden die Farbstoffmoleküle gezielt verfärbt oder ausgebleicht. Die Oberfläche bleibt dabei glatt. Auf diese Weise können z. B. Namen auf Lippenstifte markiert werden und so eine Individualisierung erfolgen.

Laserabtragen, One-Box Laser

Abtragen

Beim Abtragen werden dünne Deckschichten mehrschichtiger Kunststoffe partiell entfernt, die auf dem Grundwerkstoff aufgebracht sind und sich farblich stark unterscheiden. Dieses Verfahren ermöglicht beispielsweise das sogenannte Tag-Nacht-Design, das unter Anderem in der Automobilbranche seinen Einsatz findet.

Schäumen von Kunststoffen mit den TRUMPF One-Box Lasern

Schäumen

Beim Schäumen erwärmt der Laser den Kunststoff, sodass ein kurzfristiger Schmelzvorgang eintritt. Während des anschließenden Abkühlprozesses werden kleine Gasblasen eingeschlossen, an denen das einfallende Licht diffus reflektiert wird. Bei dieser Art der Lasermarkierung entsteht eine erhabene Markierung.

- / -
TruMark 1110
TruMark 5010
Laserparameter
Strahlqualität (M²) < 1,5 < 1,6
Wellenlänge 1064 nm 1062 nm ± 3 nm
Pulsfolgefrequenz cw, 15 kHz - 100 kHz 1 kHz - 200 kHz
Min. Fokusdurchmesser 50 μm bei Brennweite 160 mm 45 μm
Max. interne Fokuslagensteuerung ± 7 mm bei Brennweite 160 mm ± 24 mm bei Brennweite 254 mm
Max. Schriftfeldgröße 110 mm x 110 mm bei Brennweite 160 mm 170 mm x 170 mm bei Brennweite 254 mm
Bauform
Abmessungen Laserkopf (B x H x T) 172 mm x 236 mm x 333 mm 250 mm x 175 mm x 430 mm
Aufstellung
Schutzart IP54 IP54
Umgebungstemperatur 15 °C - 40 °C 15 °C - 40 °C
PDF <1MB
Technisches Datenblatt

Die technischen Daten aller Produktvarianten als Download.

Die weiteren Optionen zum One-Box Laser, optimieren Ihren Produktionsprozess und tragen zu einer Verbesserung der Bedienfreundlichkeit bei.

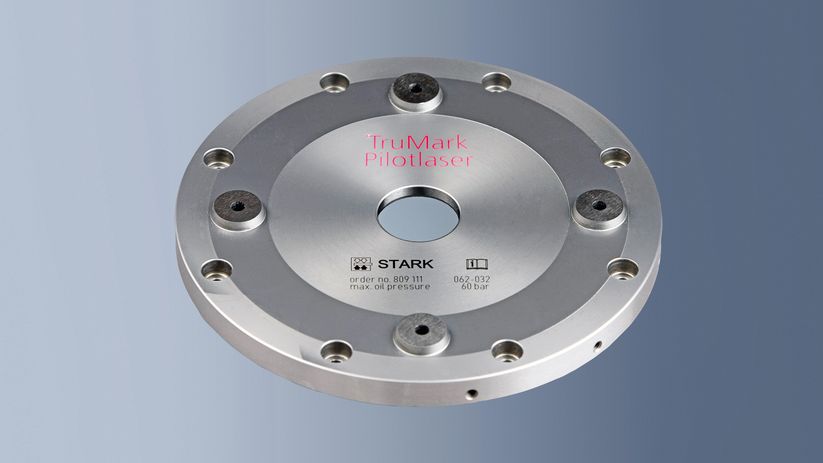

Pilotlaser

Mit dem Pilotlaser wird der Markierinhalt über eine Laserdiode mit sichtbarem roten Licht simuliert. So bekommen Sie bereits einen Eindruck des Markierergebnisses und können das Bauteil noch einfacher im Markierfeld positionieren.

Fokusfinder, TruMark Laser
Fokusfinder

Der Fokusfinder unterstützt Sie visuell beim manuellen Einstellen des korrekten Arbeitsabstands für die jeweilige Applikation. Er ist für verschiedene Abbildungsoptiken verwendbar.

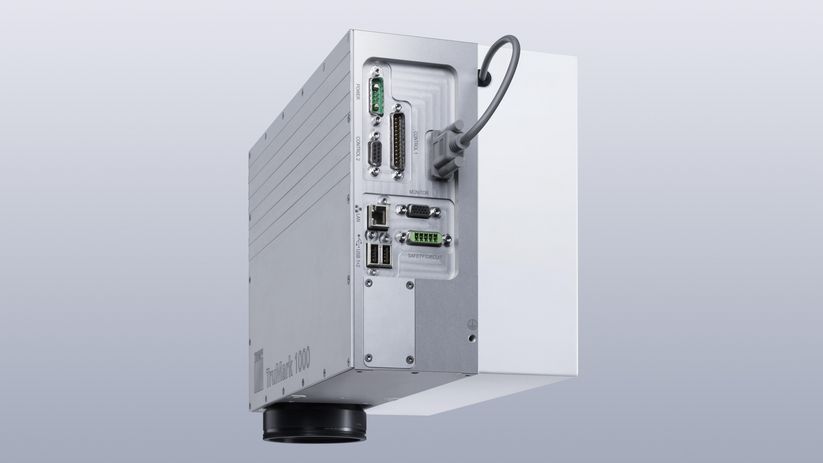

Schnittstellen der One-Box-Laser TruMark 1110 und TruMark 5010
Schnittstellenvielfalt – für einfache Integration

Die Schnittstellen entscheiden, wie einfach die Integration eines Lasers in eine Maschine oder Fertigungslinie ist. Die One-Box Laser können in ein Profibus/Profinet/EtherCAT Netzwerk angebunden und darüber angesteuert werden. Zudem können externe Geräte angebunden sowie kundenseitige Automatisierungstechnik integriert werden.

TRUMPF Remote Service
Remote Services

Im Störungsfall greifen TRUMPF Serviceexperten über eine sichere Remote-Verbindung aktiv auf Ihren Laser zu. Häufig wird so die Störung direkt behoben oder die Konfiguration des Lasers so verändert, sodass Sie bis zum Eintreffen des Ersatzteils weiter produzieren können.

Abbildungsoptiken

Für den One-Box Laser TruMark 5010 stehen Abbildungsoptiken unterschiedlicher Brennweiten zur Verfügung. Dadurch können Siefür jede Applikation die richtige Fokusgröße wählen.

Fokusfinder

Der Fokusfinder unterstützt Sie visuell beim manuellen Einstellen des korrekten Arbeitsabstands für die jeweilige Applikation. Er ist für die One-Box Laser in Verbindung mit den TruMark Stations verwendbar.

Bedienpaket

Das Bedienpaket besteht aus einem Monitor und einer Tastatur mit Maus. Diese sind optimal auf die Bedürfnisse des Lasermarkierens ausgelegt.

TruTops Mark

Die TruTops Mark Beschriftungssoftware macht das Markieren mit den TruMark Beschriftungslasern so einfach wie möglich. Das Programm TruTops Mark kombiniert Beschriftungssoftware, CAD-Editor, die Verwaltung von Laserparametern und Schnittstellen, die Ablaufprogrammierung mit QuickFlow und ein Diagnose-Tool. Über eine intuitiv bedienbare Oberfläche haben Sie dabei alle Funktionen im Griff. Mit dem CAD-Editor lassen sich Grafikobjekte einfach zeichnen und anordnen. Die Datenbank für Laserparameter erlaubt es Ihnen, optimierte Parameter immer wieder zu benutzen. Mit der Ablaufprogrammierung QuickFlow erstellen Sie mit "Pick-and-Drop" Programme, die den kompletten Beschriftungszyklus von Anfang bis Ende steuern. Das Diagnose-Tool visualisiert und analysiert die von seinen Sensoren erfassten, analogen Messwerte.

Je nach Werkstückgröße und Komplexität Ihrer Anwendung finden Sie im Arbeitsstationsportfolio die richtige Variante. Darunter sind kleine, kompakte Markierstationen und Anlagen für besonders große Bauteile. Darüber hinaus nutzen Sie verschiedene Möglichkeiten zur Automatisierung.

Je nach Land sind Abweichungen von diesem Produktsortiment und von diesen Angaben möglich. Änderungen in Technik, Ausstattung, Preis und Zubehörangebot sind vorbehalten. Bitte setzen Sie sich mit Ihrem Ansprechpartner vor Ort in Verbindung, um zu erfahren, ob das Produkt in Ihrem Land verfügbar ist.
