Die nächste Generation der TruLaser Serie 5000 – für maximale Effizienzund transparente Fertigungsprozesse
Die neue TruLaser Serie 5000 verbindet leistungsstarke Hardware mit intelligenten Funktionen, Software und Services – und dem langjährigen Prozesswissen von TRUMPF im Laserschneiden. Transparente Maschinendaten, Echtzeit-Benachrichtigungen sowie die kontinuierliche Überwachung von Schneidprozess und -düse unterstützen Sie dabei, schneller zu reagieren, Stillstände zu vermeiden und Ihre Fertigung effizient zu steuern. Das neue Bedienpanel mit zwei Bildschirmen bringt Datentransparenz direkt an die Maschine - auch über Status und Restlaufzeiten mehrere Anlagen. Außerdem steht die erweiterte Anzeige mehrerer neuer Kameraperspektiven zur Verfügung - inklusive der detaillierten Sicht auf den Schneidprozess.. Dank Security- und Feature-Updates bleibt Ihre Maschine auf dem neuesten Stand und wächst mit Ihren Anforderungen. So entsteht eine Lösung, die mitdenkt, mitwächst und Ihre Produktion langfristig auf dem neuesten Stand hält.
Bedienerdashboard liefert volle Transparenz über Maschinenstatus und Stillstände
Echtzeit-Benachrichtigungen bei Stillständen und Veränderungen im Maschinenstatus
Maschinenfunktionen sichern die Prozessstabilität, indem sie Abweichungen erkennen und automatisch ausgleichen.
Dank vorausschauender Zustandsüberwachung werden ungeplante Stillstände zu planbaren Serviceereignissen.
Die Maschine wächst und bleibt zukunftssicher, dank Feature- und Security Updates
Dünnes Baustahlteil
Besonders im Dünnblech schneidet Ihre 2D-Laserschneidmaschine extrem schnell
Leicht entnehmbare Teile
Mit BrightLine fiber, einer ausgeklügelten Kombination aus einer speziellen Optik in Verbindung mit den strömungsoptimierten BrightLine Düsen und weiteren technischen Innovationen, liefert die TruLaser höchste Teilequalität. Der Clou: Durch die hochwertigen Schnittkanten verhaken Ihre Teile bei der Teileentnahme nicht. Sie können die Teile leicht entnehmen und sparen viel Zeit.
Schneiden von allen gängigen Materialien
Der Aufbau des TruFiber ermöglicht die Bearbeitung von Buntmetallen mit Stickstoff – ohne Sorgen vor Rückreflexionen. TRUMPF ermöglicht außerdem die Bearbeitung von folierten Blechen.
Dicker Baustahl mit CoolLine geschnitten
Das Verfahren CoolLine kühlt das Werkstück während des Laserschneidens gezielt. Das ermöglicht neue Geometrien und erhöht die Prozesssicherheit bei der Bearbeitung von dickem Baustahl deutlich.
Dicker Baustahl
Stark und hochwertig: Der kraftvolle TruFiber 24001 schneidet spielend durch bis zu 50 mm dicken Baustahl.
Schwankende Stahl- und Oberflächenqualitäten schneiden mit FlexLine
Mit FlexLine schneiden Sie Baustahl unterschiedlicher Güte robust, sicher und hochwertig. Dafür sorgen spezielle Schneidparameter und ein patentiertes Düsendesign.
|
TruLaser 5030
|
TruLaser 5040
|
TruLaser 5060
|
|
|---|---|---|---|
| Abmessungen | |||
| Länge | 9229 mm | 11200 mm | 15500 mm |
| Breite | 6145 mm | 6373 mm | 6373 mm |
| Höhe | 2200 mm | 2200 mm | 2200 mm |
| Gewicht | |||
| Gewicht Grundmaschine | 11700 kg 1 | 14300 kg 1 | 18500 kg 1 |
| Maximale Geschwindigkeit | |||
| Simultan | 280 m/min | 280 m/min | 280 m/min |
| Arbeitsbereich | |||
| X-Achse | 3000 mm | 4000 mm | 6000 mm |
| Y-Achse | 1500 mm | 2000 mm | 2000 mm |
| Max. Werkstückgewicht ohne Schwerlastpalettenwechsler | 1100 kg | 2000 kg | 2900 kg |
| Max. Werkstückgewicht mit Schwerlastpalettenwechsler | 1800 kg | 3300 kg | 4900 kg |
| Max. Werkstückgewicht auf beiden Paletten mit Schwerlastpalettenwechsler | 2200 kg 2 | 3900 kg 2 | 5700 kg 2 |
| Laserspezifische Daten - TruFiber 6001 | |||
| Max. Laserleistung | 6000 W | 6000 W | 6000 W |
| Max. Blechdicke Baustahl | 25 mm | 25 mm | 25 mm |
| Maximale Blechdicke Baustahl mit Schneidpaket Blechdickenerweiterung | 32 mm | 32 mm | 32 mm |
| Max. Blechdicke Edelstahl | 25 mm | 25 mm | 25 mm |
| Maximale Blechdicke Edelstahl mit Schneidpaket Blechdickenerweiterung | 35 mm | 35 mm | 35 mm |
| Max. Blechdicke Aluminium | 25 mm | 25 mm | 25 mm |
| Max. Blechdicke Kupfer | 10 mm | 10 mm | 10 mm |
| Max. Blechdicke Messing | 10 mm | 10 mm | 10 mm |
| Laserspezifische Daten - TruFiber 9001 | |||
| Max. Laserleistung | 9000 W | 9000 W | 9000 W |
| Max. Blechdicke Baustahl | 30 mm | 30 mm | 30 mm |
| Maximale Blechdicke Baustahl mit Schneidpaket Blechdickenerweiterung | 32 mm | 32 mm | 32 mm |
| Max. Blechdicke Edelstahl | 40 mm | 40 mm | 40 mm |
| Max. Blechdicke Aluminium | 30 mm | 30 mm | 30 mm |
| Max. Blechdicke Kupfer | 16 mm | 16 mm | 16 mm |
| Max. Blechdicke Messing | 12,7 mm | 12,7 mm | 12,7 mm |
| Laserspezifische Daten - TruFiber 12001 | |||
| Max. Laserleistung | 12000 W | 12000 W | 12000 W |
| Max. Blechdicke Baustahl | 30 mm | 30 mm | 30 mm |
| Maximale Blechdicke Baustahl mit Schneidpaket Blechdickenerweiterung | 50 mm | 50 mm | 50 mm |
| Max. Blechdicke Edelstahl | 40 mm | 40 mm | 40 mm |
| Maximale Blechdicke Edelstahl mit Schneidpaket Blechdickenerweiterung | 50 mm | 50 mm | 50 mm |
| Max. Blechdicke Aluminium | 30 mm | 30 mm | 30 mm |
| Maximale Blechdicke Aluminium mit Schneidpaket Blechdickenerweiterung | 40 mm | 40 mm | 40 mm |
| Max. Blechdicke Kupfer | 16 mm | 16 mm | 16 mm |
| Max. Blechdicke Messing | 12,7 mm | 12,7 mm | 12,7 mm |
| Laserspezifische Daten - TruFiber 24001 | |||
| Max. Laserleistung | 24000 W | 24000 W | 24000 W |
| Max. Blechdicke Baustahl | 40 mm | 40 mm | 40 mm |
| Maximale Blechdicke Baustahl mit Schneidpaket Blechdickenerweiterung | 60 mm | 60 mm | 60 mm |
| Max. Blechdicke Edelstahl | 40 mm | 40 mm | 40 mm |
| Maximale Blechdicke Edelstahl mit Schneidpaket Blechdickenerweiterung | 60 mm | 60 mm | 60 mm |
| Max. Blechdicke Aluminium | 40 mm | 40 mm | 40 mm |
| Max. Blechdicke Kupfer | 16 mm | 16 mm | 16 mm |
| Max. Blechdicke Messing | 12,7 mm | 12,7 mm | 12,7 mm |
| Verbrauchswerte | |||
| Mittlere Leistungsaufnahme in der Produktion - TruFiber 6001 | 11 kW | 11 kW | 11 kW |
| Mittlere Leistungsaufnahme in der Produktion - TruFiber 9001 | 14,5 kW | 14,5 kW | 14,5 kW |
| Mittlere Leistungsaufnahme in der Produktion - TruFiber 12001 | 16 kW | 16 kW | 16 kW |
| Mittlere Leistungsaufnahme in der Produktion - TruFiber 24001 | 27 kW | 27 kW | 27 kW |
Hochproduktiv und in bester Qualität: Leistungsstarke Funktionen garantieren beste Bearbeitungsergebnisse.
Prozesssicherheit und Bedienerunterstützung
Nanojoints ermöglichen – unabhängig von der Bauteilgeometire – eine prozesssichere und ressourceneffiziente Bearbeitung Ihrer Bauteile: höhere Produktivität, bessere Teilequalität und einfachere Teileentnahme dank minimaler Fixierung im Restgitter. In vielen Fällen ist keine Nacharbeit notwendig. Im Gegensatz dazu, fixieren Microjoints das Bauteil über die gesamte Blechdicke mit einem Haltesteg im Restgitter. Die sichtbare Konturverletzung erfordert in den meisten Fällen eine zeitintensive manuelle Nacharbeit der Bauteile. Die Teileentnahme ist bei dünnen Blechdicken aufwendiger, bei mittleren Blechdicken nahezu unmöglich.
Baustahl erhitzt sich beim Laserschneiden besonders stark und kann dadurch unkontrolliert schmelzen. Mit CoolLine passiert das nicht. Während der Bearbeitung sprühen Düsen mit präzisen Bohrungen Wassernebel kreisrund um den Laserstrahl auf das Werkstück. Die Verdampfungsenergie des Wassers bewirkt, dass das Material um den Laserstrahl gekühlt wird. CoolLine ermöglicht so neue Geometrien, eine engere Schachtelung und erhöht die Prozesssicherheit bei der Bearbeitung von dickem Baustahl deutlich.
AdjustLine ermöglicht eine einfache Anpassung des Schneidprozesses an unterschiedliche Materialgüten. Die Funktion erhöht die Prozesssicherheit, vor allem beim Schneiden von qualitativ schlechtem Material. Für Sie bedeutet das: weniger Ausschussteile bei geringeren Materialkosten. Der Bediener schaltet AdjustLine jederzeit ein oder aus – es ist keine Programmierung nötig.
Der Kollisionsschutz für Ihren Schneidkopf garantiert höchste Prozesssicherheit. Sie profitieren von kürzeren Nebenzeiten durch eine erhöhte Maschinenverfügbarkeit. Im Fall von Kollisionen werden Beschädigungen am Schneidkopf vermieden.
Die Funktion Dot Matrix Code ermöglicht Ihnen die schnelle und prozesssichere Teilekennzeichnung mit einem standardisierten Industriecode. Innerhalb weniger Sekunden trägt der Laser Ihrer Flachbettmaschine einen 2D-Code (DataMatrix) aus Punkten auf ein Teil auf. Er beinhaltet Informationen für die Prozesskette. Der Code dient etwa zum Aufrufen des passenden Programms an der nächsten Maschine.
Mit Drop&Cut nutzen Sie Resttafeln einfach, intuitiv und effizient aus. Dank einer Kamera erscheint das Live-Bild des Maschineninnenraums direkt auf Ihrer Bedienoberfläche. Sie platzieren beliebig viele Teilegeometrien auf der Resttafel. Das spart viel Zeit beim Nachproduzieren einzelner Teile. Aufwendige Prozessschritte wie das Ausrichten des Blechs, die Blechlagevermessung oder die Nullpunkt-Verschiebung entfallen.
Autonomer fertigen und Stillstände vermeiden: Mit Smart Rerun setzt Ihre Maschine die Produktion nach einer leichten Kollision oder einem Fehlschnitt selbstständig fort. Um Ausschuss zu vermeiden, liegt der Fokus immer auf dem Wiedereinstieg innerhalb der Kontur. Nur wenn dies nicht möglich ist, erfolgt der Sprung zum nächsten Teil. Immer mit dem Ziel, dass die Produktion weiterläuft.
Die nahtlose Integration vieler Maschinen von TRUMPF in die eigene Softwarewelt ist problemlos und einfach. Sei es eine Integration in Oseon oder eine Anbindung an Monitoring und Analyse Tools - für jede Kombination stellen wir die passende Lösung bereit. Auch eine Anbindung an Software Systeme von Drittanbietern ist mit unseren Schnittstellen basierend auf dem OPC UA Standard möglich.
Saubere Schutzgläser halten Ihre Schnittqualität auf langfristig hohem Niveau. Damit Sie wissen, wann Sie die Schutzgläser tauschen müssen, überwacht ein Sensor den Schutzglaszustand dauerhaft. Reinigung und Tausch erfolgen kostensparend nur im Bedarfsfall.
Mit dem Cutting Assistant verbessern Sie Ihre Schneidparameter schnell und einfach. Wählen Sie zwischen Bewertung von Testteilen im Bandbreitenmodus oder KI-gestützten Optimierungsvorschlägen mit Handscanner. Die Funktion gibt objektive Empfehlungen zur Parameteranpassung, spart Zeit sowie Materialkosten und sorgt für eine exzellente Schnittqualität – auch bei abweichenden Materialgüten.
Vollständige Transparenz im Maschinenraum? Das ermöglicht Vision Equipment mit präzise platzierten Kameras und optimal abgestimmter Beleuchtung. Mit Smart View für Werkzeugmaschinen können Sie Ihre Kamera-Livestreams in Echtzeit verfolgen und den Innenraum Ihrer Maschine jederzeit im Blick behalten.
Mehr Überblick, weniger Klicks: Das neue Bedienpult ergänzt die Touchpoint HMI um einen zweiten 24"-Touchscreen. So sehen Sie webbasierte Inhalte der TRUMPF Smart Services direkt an der Maschine.
Flexibilität
Die Funktion EdgeLine Bevel kann jetzt noch mehr: Schneiden Sie damit sowohl Fasen sowie Senkungen und verrunden Sie Kanten direkt auf Ihrer Laserschneidmaschine. So reduzieren Sie Ihren Aufwand an zusätzlichen Prozessschritten und vermeiden scharfkantige Bleche. Die einfache und schnelle Programmierung von EdgeLine Bevel unterstützt Ihre Anwendungsvielfalt. Das heißt konkret: Sie bearbeiten Fasen mit unterschiedlichen Winkeln und Senkungen in mehreren Größen. Zudem steigern abgerundete Kanten die optische Güte Ihrer Bauteile und senken das Risiko von Schnittverletzungen.
Autonomie

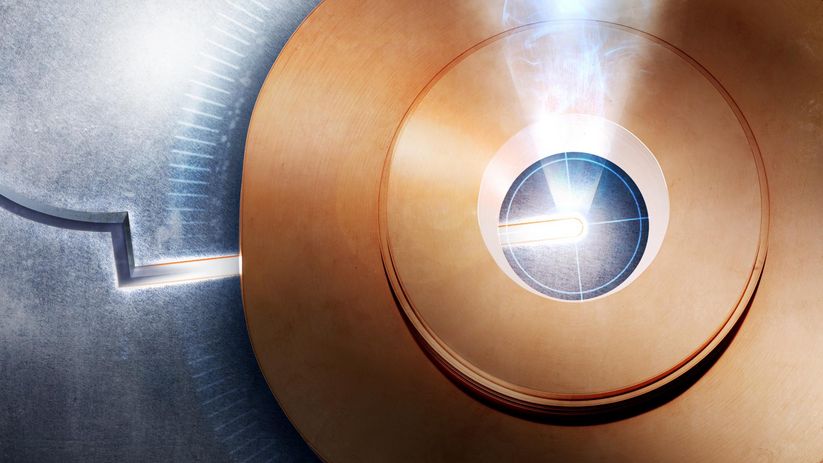

Das System blickt während des Schneidens durch die Düse in den Schnittspalt, überwacht den Schneidprozess und regelt selbstständig die Vorschubgeschwindigkeit. Selbst wenn die Blechdicke innerhalb einer Tafel variiert oder Qualitätsschwankungen wie Rost und Lackreste das Blech beeinflusst haben, stellt die Sensorik den richtigen Vorschub beim Brenn- und Schmelzschnitt sicher. Die Datenanalyse ermöglicht einen stabilen und schnellen Schnitt. Sollte bei massiven Verunreinigungen ein Fehlschnitt auftreten, kann mit Smart Rerun der Schneidprozess automatisch fortgesetzt werden. Schneidunterbrechungen können so vermieden werden, was den Teileausschuss deutlich reduziert.
Der optimale Zustand von Düse und Linse ist eine wichtige Voraussetzung für optimale Prozesssicherheit und Teilequalität. Smart Nozzle Automation kombiniert intelligente Funktionen, unter anderem LensLine zur Erhöhung der Lebensdauer Ihrer Linse, die genau das gewährleisten – auch im vollautomatischen Betrieb. Selbstständig erkennt und behebt die Funktion viele Ursachen, die das Schneidergebnis beeinträchtigen können; Reinigungs- und Austauschzyklen der Düse können Sie viel besser planen.
Die Funktion zur Vermeidung von Kollisionen erhalten Sie jetzt in zwei verschiedenen Modi. Ob Tafelmodus oder Einzelteilmodus: Auf den Einsatz von Microjoints können Sie weitestgehend verzichten. Das spart aufwendige Nacharbeit. Auch das automatisierte Entladen der Teile ist möglich, da diese nicht kippen.
Ein Kamerasystem bestimmt die Lage eingelegter Bleche präzise und ermöglicht die hochgenaue Nacharbeit bereits geschnittener Teile. Außerdem vermisst DetectLine einen geschnittenen Fokuskamm automatisch und stellt die Fokuslage ein.
Produktivität
Schnell und sparsam – ohne Abstriche bei der Qualität: Mit Highspeed stellen Sie beim Stickstoff-Schneiden mit dem Festkörperlaser Rekorde auf. So können Sie Ihren Tafeldurchsatz bei mittleren und dicken Baustahl- und Edelstahlblechen nahezu verdoppeln. Auch bei der Vorschubgeschwindigkeit ist eine Verdopplung möglich. Ein besonderes Düsendesign reduziert Ihren Schneidgasverbrauch außerdem um bis zu 40 % und beugt bei scharfkantigen Konturen sogar der Gratbildung vor. Der Prozess erschließt außerdem neue Blechdicken für die Bearbeitung mit Stickstoff. In Verbindung mit dem TruFiber schneidet die TruLaser 5030 fiber Baustahl mit einer Stärke von 12 mm.
Extrem schnell, extrem sparsam: Mit diesem Highspeed-Prozess reduzieren Sie Ihren Schneidgasverbrauch beim Stickstoff-Schneiden um bis zu 70 %. Das ermöglicht ein patentiertes Düsendesign. Gleichzeitig können Sie mit Highspeed Eco Ihren Tafeldurchsatz bei mittleren und dicken Baustahl- und Edelstahlblechen nahezu verdoppeln und steigern die Vorschubgeschwindigkeit um bis zu 100 %. Die Qualität leidet dabei nicht. Highspeed Eco verhindert bei scharfkantigen Konturen sogar die Gratbildung. Der Prozess erschließt zusätzlich neue Blechdicken für die Bearbeitung mit Stickstoff. In Verbindung mit dem TruFiber schneidet die TruLaser 5030 fiber Baustahl mit einer Stärke von 12 mm.
Qualität
BrightLine fiber macht den Festkörperlaser zum Universalwerkzeug: Die Funktion ermöglicht Ihnen hochwertige Schneidergebnisse über den gesamten Blechdickenbereich hinweg. Zudem bleiben sämtliche Vorteile des Festkörperlasers bei der Dünnblechbearbeitung, insbesondere die hohen Geschwindigkeiten, erhalten.
Mit PierceLine wird der Einstechvorgang überwacht und geregelt. Das schont sowohl Material als auch Maschine, erhöht die Teilequalität und verkürzt die Einstechzeit um bis zu 80 %.
Der integrierte Gasmischer kombiniert die Schneidgase Stickstoff und Sauerstoff miteinander – automatisch und ganz ohne Bedienerbindung. Der Einsatz eines Gasgemisches in Verbindung mit hoher Laserleistung verbessert die Teilequalität im Baustahl und Aluminium. In Abhängigkeit der Materialart, Materiallegierung und Materialqualität kann der Grat des lasergeschnittenen Bauteils reduziert werden.
Hohe Materialtoleranz, stabiler Prozess: Mit FlexLine erzielen Sie bestmögliche Schneidergebnisse in Baustahl unterschiedlicher Güte. Dank patentiertem Düsendesign und spezieller Schneidparameter schneiden Sie filigrane Konturen selbst in hohen Blechdicken sicher. So bleiben Sie flexibel und nutzen Ihr Material optimal aus.
Nachhaltigkeit
Mit dem energieeffizienten Kühlaggregat kühlen Sie Maschine und Laser in einem System und das bei bis zu 50 % geringeren Energiekosten im Vergleich zum Standardkühlaggregat. Das kompakte Design sorgt für optimale Kühlung bei reduziertem Platzbedarf. Dank der intelligenten Kombination aus leistungsstarker Kühlung und minimalem Energieverbrauch erzielen Sie sinkenden Betriebskosten.
TruTops Boost
Konstruieren und programmieren Sie Ihre 2D-Laser-, Stanz- und kombinierten Stanz-Laser-Maschinen intelligent mit TruTops Boost, Ihre All-in-One-3D-Lösung. Viele Automatismen ersparen Ihnen zeitaufwendige Routinevorgänge und der gemeinsame Schachtelpool spart Zeit und Material. Außerdem behalten Sie stets den Überblick über alle Fertigungsaufträge und auftragsorientiertes Arbeiten.
Smart View für Werkzeugmaschinen - Maschine anbinden und profitieren
Ab sofort ist Smart View bei dem Kauf Ihrer neuen Maschine kostenfrei für Sie verfügbar. Smart View liefert Ihnen automatisch relevante Betriebsdaten Ihrer Werkzeugmaschinen. Klicken Sie einfach in Ihr Dashboard und erhalten Sie erste umfassende Einblicke in die Leistung Ihrer TRUMPF Maschinen.
Software
Von der Kundenanfrage bis zur Auslieferung des gefertigten Teils – das Software-Portfolio von TRUMPF optimiert Ihren kompletten Fertigungsprozess. TRUMPF kombiniert dabei die Software intelligent mit Maschinen und Services zu maßgeschneiderten Industrie 4.0-Lösungen für Ihre Smart Factory.
Aus einem großen Baukasten wählen Sie die richtigen Automatisierungskomponenten für Ihre Laserschneidemaschine. Vom halbautomatischen Beladen bis hin zur vollautomatischen Fertigungszelle mit Lageranbindung bietet TRUMPF Lösungen an, die Ihre Prozesskette optimieren.
Beladen
Ihr Einstieg in die Automatisierung: Der LoadMaster ermöglicht das automatische Beladen Ihrer Maschine mit Rohblechen.
Be- und Entladen

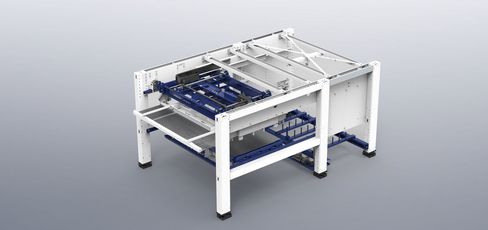

LiftMaster Compact be- und entlädt Ihre Maschine vollautomatisch. Die Auslastung von bis zu zwei Maschinen erhöht der LiftMaster Linear Basic
Be- und Entladen / Teilesortierung
Die Automatisierungslösung LiftMaster deckt eine große Bandbreite an Automatisierungsfunktionen ab. Sie be- und entlädt, eignet sich aber auch für die Palettenhandhabe oder Teileentnahme. Der LiftMaster Sort trennt darüber hinaus Fertigteile vom Restgitter. LiftMaster Store und LiftMaster Store Linear binden Ihre Anlage direkt ans Lager an. Der SortMaster sortiert vollautomatisch Fertigteile.
Lagersystem
Mit unseren Lagersystemen organisieren Sie Ihr Materialhandling anhand Ihrer Bedürfnisse.
Je nach Land sind Abweichungen von diesem Produktsortiment und von diesen Angaben möglich. Änderungen in Technik, Ausstattung, Preis und Zubehörangebot sind vorbehalten. Bitte setzen Sie sich mit Ihrem Ansprechpartner vor Ort in Verbindung, um zu erfahren, ob das Produkt in Ihrem Land verfügbar ist.
- Entspricht dem Maschinengewicht mit Standardausstattung. Das Gewicht kann je nach Ausstattung variieren.
- Das maximale Werkstückgewicht auf beiden Paletten ist identisch. Es gibt allerdings unterschiedliche Verteilungen des Werkstückgewichtes auf den Paletten. Ohne Schwerlastpalettenwechsler Verteilung max. 30 mm / 30 mm Blechdicke je Palette und Format. Mit Schwerlastpalettenwechsler Verteilung max. 50 mm / 10 mm Blechdicke je Palette und Format.
