La TruLaser Center 7030 - Deroga la ley natural del mecanizado por láser

A diferencia de las máquinas láser en 2D estándar, en la TruLaser Center 7030 se mueve también la chapa además del cabezal de corte. Gracias al eje adicional en el cabezal de corte, la máquina alcanza valores récord en cuanto a dinámica de corte. Esto permite cortar a máxima velocidad en especial esquinas y contornos complejos. Mediante esta combinación altamente dinámica se aprovechan plenamente los elevados avances del láser de estado sólido.

El SmartGate evacua piezas pequeñas a hasta ocho recipientes. Las pepitas de punzonado y la chatarra caen en un carro de escoria. Gracias al sistema de mando inteligente y a la unidad sensora del SmartGate, el proceso de evacuación interrumpe solo mínimamente el proceso de corte - su clave para un rendimiento máximo.

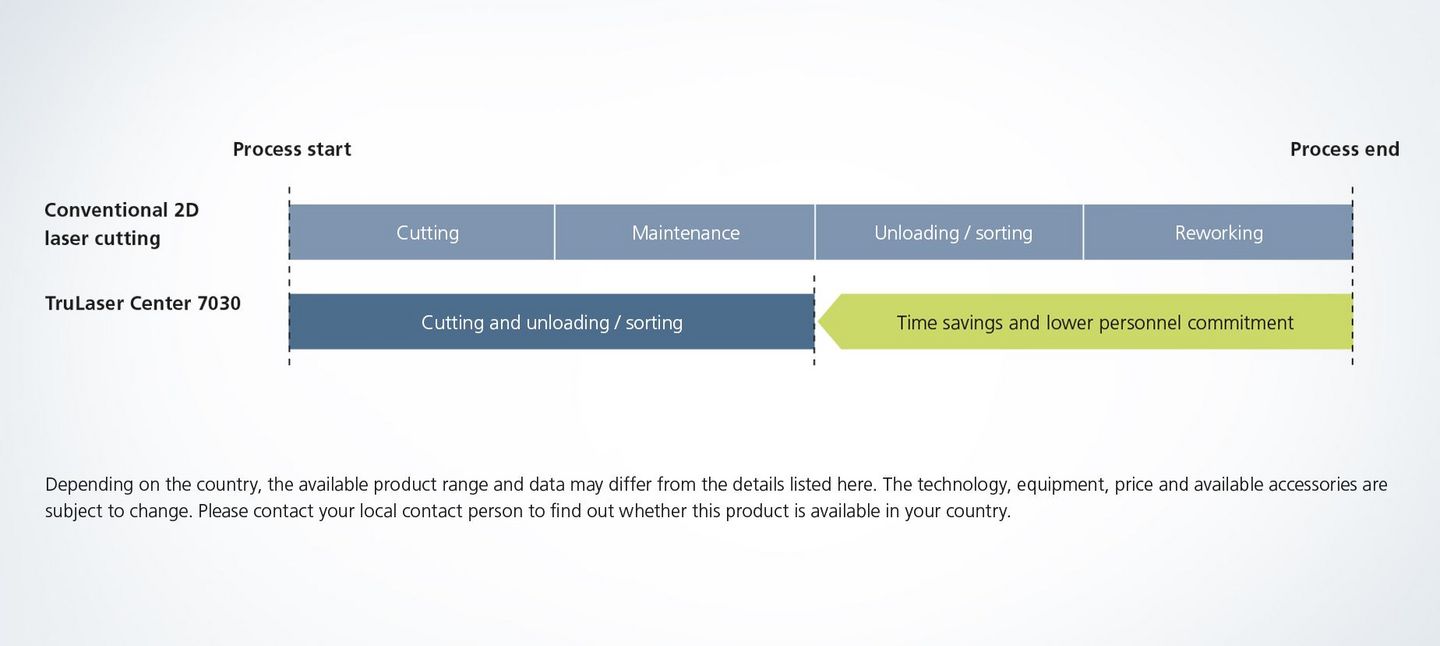

El SortMaster Speed apila piezas en hasta ocho bandejas, en un abrir y cerrar de ojos de forma perfecta. En cuanto el SortMaster Speed toma la pieza, la máquina continúa cortando. El transporte de las piezas hasta la posición de depósito tiene lugar durante el tiempo de producción. Por consiguiente, la interrupción del proceso es mínima.

El corazón de la máquina es el SmartGate. Junto con las mesas de cepillos, evita la inclinación y la soldadura de las piezas. El apoyo inteligente se desplaza de forma sincronizada con el cabezal de corte, ofreciendo así apoyo a las piezas en toda su superficie. El cilindro de expulsión encuentra automáticamente, para cada geometría de pieza, el punto de partida ideal para expulsar la pieza de la rejilla residual. En el proceso, la pieza queda fijada entre el cilindro de expulsión y el SmartGate y se desprende hacia abajo de la rejilla residual mediante un movimiento guiado. A continuación, el SmartGate se abre y  un desviador-clasificador transporta de forma segura la pieza a uno de los recipientes.

También el desapilado sobre palets transcurre de forma perfecta. La combinación imbatible formada por SmartLift y SortMaster Speed es actualmente la automatización más rápida y flexible del mercado: las clavijas de posicionamiento flexible del SmartLift presionan desde abajo las piezas liberadas por corte contra la placa de aspiración. Al mismo tiempo, la placa de aspiración del SortMaster Speed fija la pieza desde arriba. En un movimiento de elevación sincronizado, se levanta así de la rejilla residual. De este modo, la pieza está fijada de forma segura y no puede ladearse en la ranura de corte. La flexibilidad necesaria procede de las ventosas del SortMaster Speed, que con su diámetro de 9 mm pueden sujetar y apilar incluso piezas afiligranadas.

El software de programación TruTops Boost genera automáticamente una propuesta, no solo para el corte, sino también para la extracción, la clasificación y el depósito de sus piezas. En el proceso, tiene en cuenta incluso las leyes físicas. Por ejemplo, cómo se puede presionar mejor la pieza para sacarla de la rejilla residual, de manera que no se incline en ningún caso. Esto es único en el mundo.

Las piezas buenas se separan de forma fiable de la chatarra mediante una trampilla de clasificación. Porque puede distinguir las piezas buenas de la chatarra. La unidad de clasificación SortMaster Box Linear distribuye las piezas pequeñas durante el tiempo de producción en hasta ocho recipientes. El software asigna los contenedores de forma inteligente.

La célula de máquinas herramienta también funciona de forma fiable en turnos desatendidos. La máquina con eficiencia de operario carga y descarga autónomamente y muestra cuándo se necesita de nuevo el operario. Así, puede planear mejor sus aplicaciones en la máquina por adelantado. Los tiempos de espera, la clasificación manual y el trabajo de repaso son cosas del pasado. La interfaz de usuario Touchpoint permite además un diálogo intuitivo con la máquina.

Conectada a un almacén, aprovechará al máximo la enorme productividad de la TruLaser Center 7030. Las diferentes variantes de alimentación de material y retirada de piezas le brindan la libertad que su área de producción necesita.

El almacenamiento de rejilla residual incluye dos lugares de almacenamiento, lo que aumenta la capacidad de la rejilla residual de la TruLaser Center 7030 en un palet adicional. Esto no solo reduce la participación del operario, sino que duplica el tiempo de producción sin supervisión, incluso los fines de semana.
