TruDiode, les diodes laser économes en énergie
TruDiode, les diodes laser économes en énergie
Diodes laser

TruDiode

Les diodes laser économes en énergie

Experts en soudage et économiques

Les diodes laser TruDiode et leur gestion extrêmement efficace de l'énergie vous convaincront par leurs résultats optimaux conjugués à leurs coûts d'exploitation réduits. Qu'il s'agisse de soudage profond, par conduction électrique ou à dépôt de poudres métalliques par laser, de brasage ou de soudage de matières plastiques, les lasers offrent d'excellentes qualités de soudure avec des puissances laser pouvant atteindre une plage de plusieurs kilowatts. Avec sa structure modulaire peu encombrante, le TruDiode s'intègre facilement dans vos systèmes de production. Au sein du réseau laser, vous pouvez alimenter avec une grande flexibilité jusqu'à quatre stations de travail.

Puissance constante à 100 %

Une grande stabilité de processus obtenue grâce à une régulation active et intégrée de la puissance laser garantit des résultats reproductibles.

Rendement jusqu'à 40 % supérieur

Le TruDiode préserve les ressources grâce à son rendement élevé et à sa gestion énergétique intelligente.

Souplesse d'utilisation

Ce soudeur expert assemble des plastiques ou des métaux, avec ou sans apport de matériau.

Extrêmement compact

Grâce au principe des diodes directes, le TruDiode séduit par sa surface d’implantation nettement inférieure à 1 m².

Toujours prêt

Longue durée de vie grâce aux modules à diodes à refroidissement passif

Efficacité énergétique de l'optique TruDiode
Miracle économique

Les lasers TruDiode ne contiennent presque pas de pièces d'usure. Le concept de refroidissement intelligent avec échangeur thermique intégré rend souvent superflu un refroidisseur laser externe. L'eau de refroidissement des diodes permet de refroidir également les optiques et le câble à fibre optique. Si l'on ajoute la grande efficience énergétique des lasers TruDiode, on obtient des coûts d'investissement et d'exploitation très faibles.

Construction optique du TruDiode
Structure modulaire

La structure modulaire et peu encombrante permet une intégration simple et rapide du laser TruDiode dans votre système de production existant. Vous avez en outre la possibilité de faire évoluer votre TruDiode ultérieurement sans aucun problème. Vous pouvez ainsi adapter la puissance laser ou le nombre de sorties en cas de modification de vos exigences.

Composant brasé au laser
Une multitude de matériaux possibles

Les diodes laser TruDiode conviennent pour l'usinage des métaux et des matières plastiques. Grâce à une grande qualité de faisceau et à des puissances de sortie comprises entre 150 et 6 000 W, vous pouvez compter sur des résultats de soudage et de brasage parfaits.

Soudage des plastiques avec TruDiode

Soudage des plastiques avec TruDiode

Les diodes laser TruDiode permettent le soudage sans contact des matières thermoplastiques grâce au procédé de soudage par transmission. Cette technique permet des assemblages extrêmement solides, hermétiques et esthétiques. Le soudage par transmission autorise presque n'importe quelle géométrie de soudure pour les joints à recouvrement. L'énergie appliquée étant dosée très précisément, la contrainte thermique et mécanique reste minimale.

Récipient gastronomique soudé par conduction thermique

Récipient gastronomique soudé par conduction thermique

Lors d'un soudage par conduction thermique, le TruDiode fait fondre les pièces à joindre le long de l'emplacement du joint. Les masses fondues fusionnent, puis se figent pour former le cordon de soudure. Ce dernier est lisse et arrondi, il n'est donc pas nécessaire de le retoucher. Ce procédé est utilisé pour assembler des pièces minces, par exemple pour des soudures d'angle sur des bords visibles.

Outil de pliage trempé à l'aide du TruDiode

Outil de pliage trempé au laser

Le TruDiode se prête parfaitement au procédé de la trempe laser. Grâce à l'apport thermique réduit, le gauchissement du composant reste faible et le travail de retouche diminue, voire disparaît complètement. Le laser permet en outre d'usiner des pièces irrégulières, tridimensionnelles.

Laser Metal Deposition avec le TruDiode

Vis sans fin obtenue par procédé LMD

Dans le procédé LMD, le laser crée un bain de fusion à la surface d'un composant. Une poudre métallique est ajoutée automatiquement par l'intermédiaire d'une buse. Des cordons sont créés, soudés entre eux, et forment des structures sur des éléments ou des composants existants. Ici, une vis sans fin a été appliquée sur un tube couche après couche au moyen du procédé LMD. Par rapport à d'autres procédés génératifs, la vitesse de progression, et donc la cadence du processus, sont élevés avec le LMD.

Composant brasé au laser

Brasage

Lors du brasage au laser, les pièces à joindre sont assemblées de manière optimale à l'aide du métal d'apport. La température de fusion du métal d'apport étant inférieure à celle du matériau du composant, seul le premier fond durant l'usinage au laser. Le métal d'apport s'écoule dans la fente d'assemblage et se lie à la surface de la pièce à usiner (jonction par diffusion).

Paramètres laser
Puissance laser sur la pièce à usiner 150 W 300 W 600 W 900 W
Stabilité de puissance en fonction de la puissance nominale ± 1 % ± 1 % ± 1 % ± 1 %
Plage de puissance réglage en continu 3 W - 150 W 6 W - 300 W 12 W - 600 W 18 W - 900 W
Strahlqualität 8 mm▪mrad 8 mm▪mrad 16 mm▪mrad 16 mm▪mrad
Numerische Apertur 0,12 0,12 0,12 0,12
Longueur d'onde 920 nm - 970 nm 920 nm - 1050 nm 920 nm - 1050 nm 920 nm - 1050 nm
Diamètre min. du câble à fibre optique 150 μm 150 μm 300 μm 300 μm
Modèle
Dimensions (l x h x p) - - 1036 mm x 1250 mm x 709 mm 1036 mm x 1250 mm x 709 mm
Dimensions, version 19" (l x h x p) 483 mm x 495 mm x 513 mm 483 mm x 495 mm x 513 mm - -
Nombre max. câbles à fibre optique 2 2 4 4
Implantation
Indice de protection - - IP54 IP54
Température ambiante 5 °C - 40 °C 5 °C - 40 °C 5 °C - 45 °C 5 °C - 45 °C
Commande TruControl

TruControl

TruControl est le logiciel de commande simple et rapide pour votre laser à solide TRUMPF. Vous programmez les formes d'impulsion individuellement en fonction de votre application. La puissance laser est régulée en temps réel pour une reproductibilité maximale de vos résultats de processus. Le module logiciel optionnel DataStore enregistre les données relatives à la qualité des pièces que vous produisez afin de garantir leur traçabilité même au bout de nombreuses années. S'il existe des commandes externes, TruControl communique avec elles à l'aide de toutes les interfaces courantes. Les saisies s'effectuent sur l'écran tactile du tableau de commande ou sur un PC à Panel. Un port Ethernet vous permet de relier votre laser au réseau et de le connecter à plusieurs PC.

Avec TRUMPF, vous avez la possibilité d'adapter souplement votre laser à solide à vos conditions d'intégration et de fonctionnement. Cela vaut par exemple pour tous les composants de guidage du faisceau et la commande. Vous disposez également de plusieurs options pour le système d'alimentation en eau de refroidissement. Des interfaces pour différentes optiques sont prévues d'emblée. Pour réduire les coûts, votre source laser peut alimenter plusieurs stations de travail simultanément. Le service à distance TRUMPF vous aide partout et à tout moment à sécuriser la disponibilité de vos installations.

Régulation active de la puissance des lasers à solide TRUMPF
Régulation de la puissance laser active

La puissance laser est maintenue à une valeur stable prédéfinie (avec un écart typique de ± 1 %), indépendamment de l'âge du dispositif laser ou des conditions d'environnement. La reproductibilité des résultats de processus est ainsi garantie sur l'ensemble de la durée de vie du laser.

Optique fixe combinable au TruDiode
Refroidissement des optiques d'usinage/du câble à fibre optique

Les optiques d'usinage et les câbles à fibre optique peuvent être refroidis de manière simple et pratique à l'aide de l'eau de refroidissement du laser. Aucun système de refroidissement séparé n'est donc nécessaire.

Service à distance TRUMPF
Services à distance

En cas de dysfonctionnement, les experts en service après-vente TRUMPF interviennent activement sur votre laser par l'intermédiaire d'une connexion à distance. Dans la plupart des cas, cette intervention permet de supprimer directement le dysfonctionnement, ou de modifier la configuration du laser de telle manière que la production puisse se poursuivre jusqu'à la livraison de la pièce détachée. La machine vous offre donc une disponibilité maximale.

Multiplicité d'interfaces des lasers à solide TRUMPF
Une multitude d'interfaces, pour une intégration facile

Les interfaces jouent un rôle décisif dans l'intégration d'un laser TruDiode dans votre machine ou votre ligne de fabrication. C'est pourquoi les lasers à solide TRUMPF disposent d'interfaces pour tous les systèmes de bus de terrain courants. Sont également disponibles : une interface en temps réel, une interface E/S parallèle numérique, une interface pour capteurs de processus, une interface logicielle OPC UA, une carte d'entrée analogique et une interface pour optiques intelligentes TRUMPF, comme CFO ou PFO.

Le TruFiber dispose d'une interface pour le raccordement d'optiques d'usinage TRUMPF, comme le PFO 20.
De l'intelligence jusqu'à la pièce à usiner

Le TruDiode dispose d'interfaces pour la commande des optiques intelligentes TRUMPF, comme l'optique de focalisation surveillée CFO ou l'optique scanner PFO. La programmation de l'optique d'usinage s'effectue commodément via la commande du laser, sans ordinateur ni commande supplémentaire. Les données relevées et les valeurs limites correspondantes, ainsi que les messages d'avertissement et d'erreur peuvent être visualisés sur la commande laser TruControl.

Construction optique du TruDiode
Guidage flexible du faisceau

Pour garder une grande flexibilité dans l'utilisation de votre laser, un grand nombre de possibilités s'offrent à vous pour le guidage du faisceau. Le guidage du faisceau est intégré dans le boîtier compact. Les câbles à fibre optique peuvent être branchés très simplement sur différentes stations de travail, en « Plug & Play ». C'est vous qui choisissez le nombre de sorties de fibre (jusqu'à 2 ou 4). Grâce à la conception modulaire, la puissance laser et le nombre de sorties peuvent être modifiés sur site à tout moment.

TRUMPF Laser Network
TRUMPF Laser Network

Dans un réseau laser, vous pouvez raccorder un ou plusieurs lasers TruDiode à un nombre maximal de 2 ou 4 stations de travail chacun. Votre laser partage sa puissance sur plusieurs stations ou les alimente avec la puissance totale en alternance. Cela augmente le taux d'exploitation du laser, réduit les coûts de pièces et vous permet même de combiner différentes applications entre elles.

Produisez toujours de manière efficace et rentable grâce au système de capteurs TRUMPF. Les produits à base de capteurs VisionLine, CalibrationLine ou les pyromètres intégrés sont une garantie de processus stables, car ils surveillent l'ensemble des processus de la production laser, et apportent ainsi une contribution importante à votre sécurité de processus. L'usinage se poursuit sans perturbation durant la mesure – aucune interruption n'est nécessaire. Cela vous permet de préserver un temps de production précieux.

Traitement d'image

Le traitement d'image VisionLine de TRUMPF détecte les caractéristiques des composants et fait en sorte que le soudage soit toujours réalisé à l'emplacement correct.

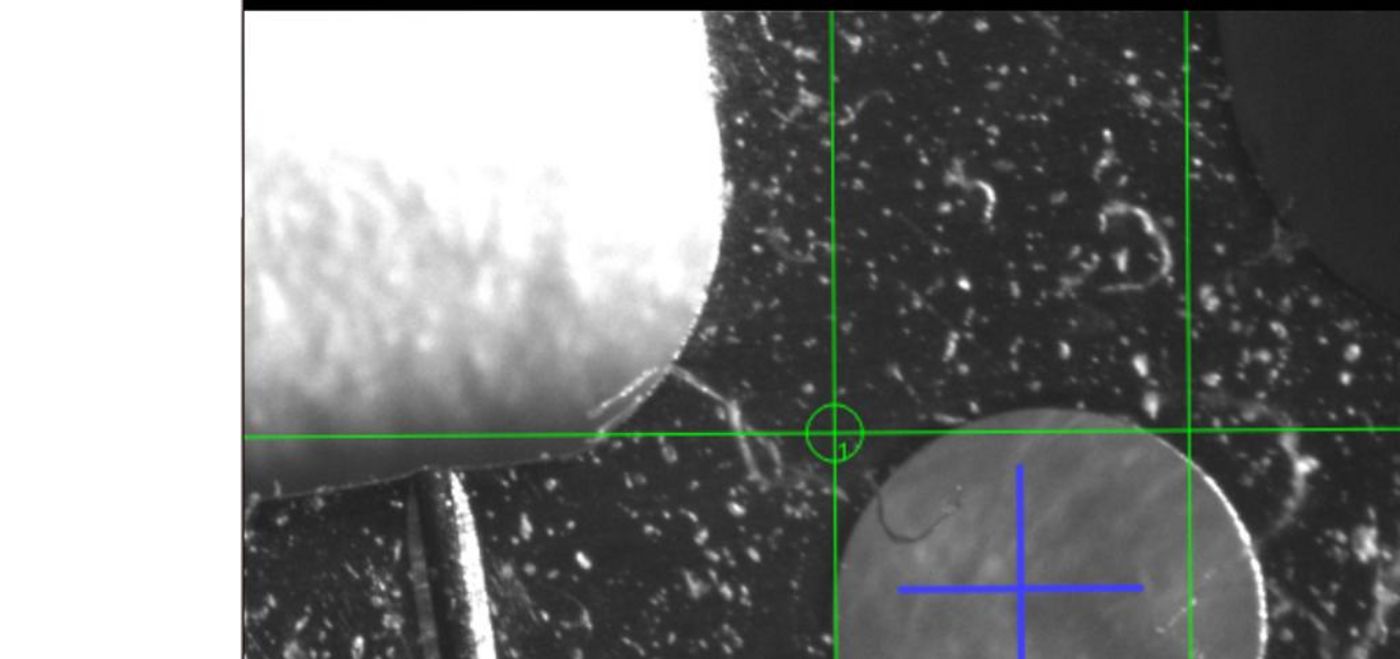

Traitement d'image pour applications de découpe et de soudage
Traitement d'image pour applications de découpe et de soudage

Avec le traitement d'images TRUMPF, vous avez toujours votre processus de coupe et de soudage sous les yeux.

Outil de calibrage

CalibrationLine, l'outil de calibrage de TRUMPF, contrôle et rectifie à intervalles réguliers, librement définissables, la position focale et la puissance laser sur la pièce à travailler.

CalibrationLine Focus vérifie si la position focale sur la pièce à travailler correspond encore aux consignes.
CalibrationLine Focus

Contrôle régulier de la position focale

Régulation de la température

La régulation de température TRUMPF garantit un rendu visuel de qualité supérieure lors du soudage des plastiques.

Régulation de la température
Régulation de la température

Le système de régulation de la température enregistre l'intensité du rayonnement thermique.

Surveillance de la course d'assemblage

Durant le soudage de part en part de la matière plastique avec un laser, la surveillance de la course d'assemblage TRUMPF contrôle l'abaissement du composant.

Fügewegüberwachung, TRUMPF Sensorik
Surveillance de la course d'assemblage

Coupure automatique du laser lorsque la fusion du matériau atteint un certain niveau

Laser et système laser – chez nous, ils forment un couple parfait. Toutes les sources laser sont parfaitement adaptées aux exigences des systèmes laser TRUMPF. Choisissez parmi de nombreux composants et options. Vous obtiendrez ainsi une installation sur mesure pour la tâche à réaliser. Bien sûr, il est également possible d'intégrer nos lasers directement dans vos lignes de fabrication.

TRUMPF vous propose tous les composants dont vous avez besoin pour guider le faisceau laser jusqu'à la pièce à travailler. Diverses optiques de focalisation, dont la précision et la fiabilité ont été éprouvées par des années d'usage industriel, sont également disponibles. Les optiques sont facilement intégrables, dans des postes d'usinage intégrateurs comme dans des lignes de fabrication complètes. Les optiques d'usinage TRUMPF sont parfaitement adaptées aux lasers TRUMPF et sont disponibles pour toutes les longueurs d'onde.

Optiques de focalisation

Que ce soit pour souder, couper, enlever de la matière, chauffer ou percer : avec les optiques de focalisation robustes de TRUMPF, vous obtenez des résultats de processus de grande qualité !

Optique de focalisation BEO D35 pour le soudage au laser à solide
BEO D35

Utilisable de manière polyvalente pour la découpe et le soudage jusqu'à la gamme des kilowatts.

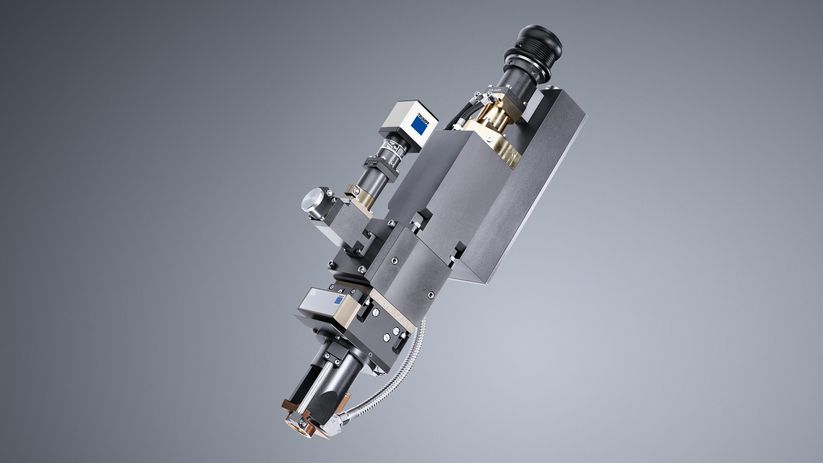

Optique de focalisation BEO D70 avec caméra d'observation, Crossjet et buse conique
BEO D70

De grandes distances de travail pour un faible diamètre de focalisation

Optique de focalisation surveillée CFO
CFO

De l'intelligence pour votre processus de soudage – optiques d'usinage CFO pour laser à solide

Optique de focalisation programmable

Les optiques idéales pour l'usinage à distance

Optique de focalisation programmable PFO 1D
PFO 1D

La PFO 1D peut être réglée individuellement et assure une qualité de cordon de soudure maximale lors des soudages avec oscillation du faisceau.

Optique de focalisation programmable PFO 20
PFO 20

Soudage et perçage à l'aide de l'optique de focalisation programmable PFO

Il peut y avoir des différences par rapport à cette gamme de produits et à ces indications dans certains pays. Sous réserve de modification de la technologie, de l’équipement, du prix et de l’offre d’accessoires. Veuillez contacter votre interlocuteur local, afin de savoir si le produit est disponible dans votre pays.
