Le calibrage simple et rapide avec CalibrationLine de TRUMPF
Le calibrage simple et rapide avec CalibrationLine de TRUMPF
Capteurs

Calibrage

Ayez toute confiance en votre processus avec les capteurs de processus TRUMPF.

    - / -
    • Aperçu
    • Applications
    • Variantes de produit
    • Compatibilité
    • Plus Moins

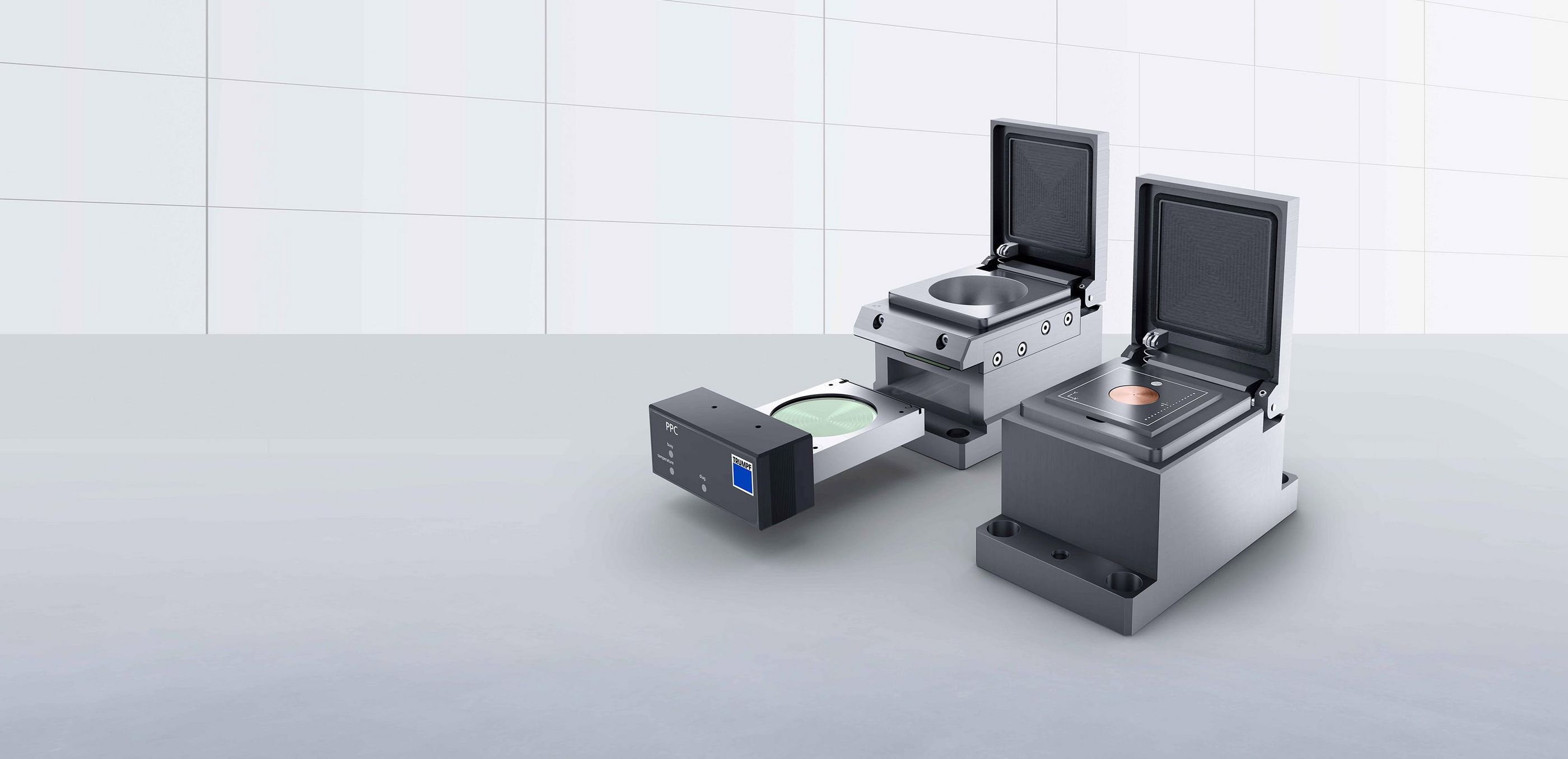

    Calibrez en toute sécurité

    CalibrationLine de TRUMPF contrôle à intervalles réguliers, librement définissables, si la position focale et la puissance laser sur la pièce à travailler correspondent effectivement à vos consignes. En cas de besoin, l'outil de calibrage rectifie le foyer dans les directions X, Y et Z ainsi que la puissance laser, et remet ainsi le programme en conformité avec la réalité à l'aide du logiciel de commande TruControl. Cela permet d'atteindre une répétabilité élevée. Les données relevées par CalibrationLine sont sauvegardées dans une base de données FiFo, de sorte que l'utilisateur peut à tout moment accéder à des données de mesure détaillées. Vous avez également la possibilité d'exporter les données dans vos bases de données si nécessaire.

    Toujours le foyer qu'il vous faut

    CalibrationLine calibre la position focale et compense les dérives à long terme et les dérives de température.

    La puissance laser adéquate

    Des résultats de soudage optimaux, même après le remplacement du câble à fibre optique ou de l'optique de focalisation.

    Transparence totale

    Traçabilité garantie grâce aux valeurs de mesure détaillées enregistrées.

    Soudage au scanner à l'aide de CalibrationLine

    Soudage de composants de carrosserie à l'aide du soudage laser par scanner

    CalibrationLine permet un calibrage exact de l'installation complète de pièces de carrosserie en vue du soudage.

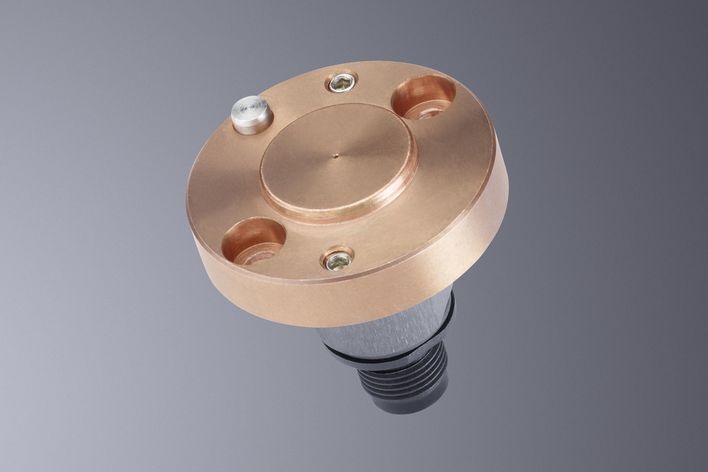

    CalibrationLine Focus vérifie si la position focale sur la pièce à travailler correspond encore aux consignes.

    CalibrationLine Focus

    La position focale est susceptible de varier sous l'effet de dérives à long terme et de dérives de température, ou d'inexactitudes de montage. CalibrationLine Focus vérifie à intervalles réguliers, librement configurables, si la position focale sur la pièce à travailler correspond encore à vos consignes. En cas de besoin, le foyer est automatiquement adapté et calibré. Cette remise en conformité du programme avec la réalité vous permet d'obtenir une répétabilité élevée.

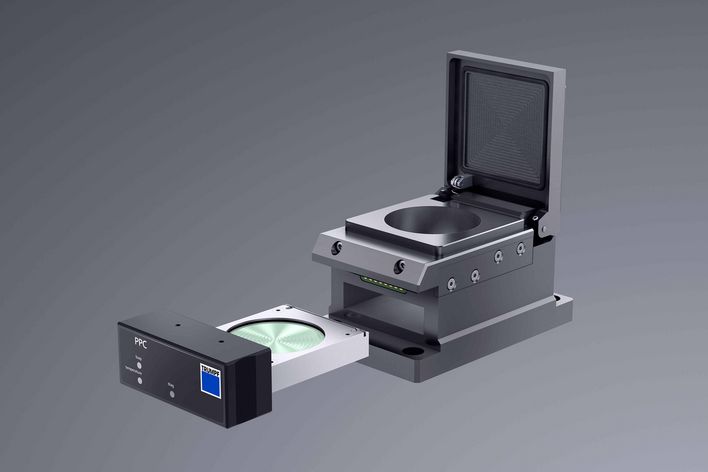

    CalibrationLine Power vérifie si la puissance laser sur la pièce à travailler correspond réellement aux consignes du client.

    CalibrationLine Power

    La puissance du laser sur la pièce à usiner peut varier après le remplacement du câble à fibre optique, l'échange de l'optique de focalisation ou à cause d'un encrassement du verre de protection de l'optique de focalisation. La fonction CalibrationLine Power vérifie à intervalles réguliers, librement configurables, si la puissance laser sur la pièce à travailler correspond réellement aux consignes du client. En cas de besoin, CalibrationLine Power rectifie la puissance laser et remet ainsi en conformité le programme avec la réalité grâce au logiciel de commande TruControl. Résultat de cette synchronisation : des soudages d'une qualité constante et élevée.

    Compatibilité des systèmes de capteurs

    Laser
    Optiques de traitement
    PFO 2DPFO 3DBEO D35BEO D70Autres
    TruFlow
    TruDisk
    TruPulse
    TruFiber
    TruDiode
    TruMicro
    TruLaser Cell 3000
    TruLaser Station 5005
    Laser
    Optiques de traitement
    PFO 2DPFO 3DBEO D35BEO D70Autres
    TruFlow
    TruDisk
    TruPulse
    TruFiber
    TruDiode
    TruMicro
    TruLaser Cell 3000
    TruLaser Station 5005

    En fonction du pays, des divergences peuvent survenir au niveau de la gamme de produits et de ces indications. Sous réserve de modifications dans la technique, l’équipement, le prix et l’offre d’accessoires. Veuillez contacter votre interlocuteur sur place, afin de savoir si le produit est disponible dans votre pays.
