TruMark Station 3000, simple et facile d'utilisation
TruMark Station 3000, simple et facile d'utilisation
Systèmes de marquage

TruMark Station 3000

Simple et facile d'utilisation

Compacte et multi-facettes

La TruMark Station 3000 associe simplicité et confort de commande dans un système de marquage destiné à l'usinage de lots de volume moyen. Un axe de rotation en option vous donne de la flexibilité pour le marquage de composants différents. Avec des cotes extérieures de seulement 600 millimètres environ, la TruMark Station 3000 forme un cube de marquage compact, qui devient une véritable solution de bureau lorsqu'elle est associée aux lasers One-Box TruMark 1110 ou TruMark 5010 ainsi que TruMark 6030.

Simple et robuste

La station de marquage compacte est confortable et intuitive à utiliser, et idéale pour des lots de volume petit ou moyen.

Utilisation flexible

Combinez la TruMark Station 3000 à tous les lasers de marquage des gammes TruMark Série 1000, 3000, 5000 et 6000

La sécurité, une valeur majeure

La porte de protection laser surveillée garantit la sécurité de vos collaborateurs.

Confortable et intuitive

Une grande importance est accordée aussi bien à la commande confortable et intuitive qu'à l'ergonomie.

TruMark Station 3000
Un poste de travail robuste pour les tâches de marquage industriel les plus exigeantes.

La TruMark Station 3000 complète le portefeuille de postes de marquage TRUMPF avec une nouvelle solution adaptée aux tâches de marquage et aux matériaux les plus variés. Ce nouveau poste de travail est idéal pour les clients qui ont des volumes de lot petits et moyens et qui cherchent à cet effet un poste de travail à la fois simple, sûr et assez robuste pour l'usage industriel.

Conviviale à tous points de vue, TruMark Station 3000
Conviviale à tous points de vue

Les éléments de commande de la TruMark Station 3000 sont positionnés de manière ergonomique, la commande est assurée par le logiciel de marquage éprouvé TruTops Mark. Une porte automatique permet un chargement et un déchargement rapide et confortable. L'axe Z motorisé aide en outre à positionner les composants et à régler la position focale exacte. L'éclairage compris dans la version standard illumine l'intérieur de la machine et des fenêtres de protection de différentes tailles permettent d'observer l'opération de marquage.

Marquage par revenu avec la gamme TruMark Série 5000

Marquage par revenu

La couleur de la surface de la pièce à usiner est modifiée par une émission de chaleur localisée. La couleur de revenu change en fonction de la matière et de l'énergie appliquée. La surface reste lisse à l'issue de l'usinage, empêchant tout dépôt d'impuretés.

Couteau gravé à l'aide d'une machine TruMark Série 3000

Gravure

Lors de la gravure, le faisceau laser retire une partie de la matière de base, pratiquant ainsi une cavité. Celle-ci peut présenter des bords abrupts ou évasés.

Modification de la couleur de la matière plastique à l'aide de la gamme TruMark Série 3000

Modification de couleur

Lorsque la matière et la longueur d'onde laser sont adaptées de manière optimale l'une à l'autre, il est possible de modifier ou d'estomper la couleur des molécules du pigment de manière ciblée. La surface reste lisse à l'issue de l'opération.

Usinage des surfaces à l'aide des lasers One-Box

Surfaces structurées

Le laser permet d'opérer une structuration fonctionnelle des surfaces. Si la surface est structurée avec des reliefs de très petite taille, il est possible d'obtenir des niveaux d'adhérence nettement plus élevés sans modification des propriétés du matériau. Lorsqu'une structuration à micro-picots est réalisée sur des composants imbriqués l'un dans l'autre, on obtient, à lubrification constante, une amélioration significative des propriétés de coulissement.

Design jour/nuit réalisé par enlèvement de matière

Enlèvement de matière

L'enlèvement de matière consiste à retirer partiellement une mince pellicule superficielle sur des plastiques multicouches appliqués sur la pièce de base, qui présentent une couleur fortement contrastante. Ce procédé est par exemple utilisé pour réaliser le design « jour/nuit », qui est notamment employé dans le secteur automobile.

TruMark Station 3000
Spécification de la pièce
Dimensions max. de la pièce (l x h x p) 440 mm x 200 mm x 350 mm
Poids de pièce maxi. 12 kg
Axe motorisé disponible
Déplacement axe Z 200 mm
Vitesse de déplacement Z 2,4 m/min
Raccordement et consommation
Raccordement électrique (tension) 100 V - 230 V
Raccordement électrique (fréquence) 50 Hz - 60 Hz
Dimensions et poids station de travail
Dimensions station de travail (l x h x p) 625 mm x 680 mm x 670 mm (sans unité d'alimentation, sans unité d'usinage, sans tuyau d'aspiration)
Classe laser
Classe laser 1
Tableau de produit TruTops Mark 3D

TruTops Mark 3D

Notre logiciel de marquage TruTops Mark 3D convainc par sa commande conviviale et ses temps de pièce nettement plus courts. En fonction de votre application, vous pouvez marquer dès aujourd'hui plusieurs objets en volume à l'aide d'un seul système laser, là où il était précédemment nécessaire d'utiliser plusieurs lasers. Le marquage de surfaces tridimensionnelles, comme des plans obliques ou des surfaces courbes, devient ainsi très simple et efficace. Outre le logiciel de marquage, le pack contient également un éditeur de CAO 3D complet, qui permet de créer des pièces de manière autonome et de dériver des dessins pour le marquage 3D.

La TruMark Station 3000 est optimisée pour les lasers de marquage de la gamme TruMark Série et offre ainsi pour chaque application la solution qui convient.

Les autres options disponibles pour la TruMark Station 3000 optimisent votre processus de production et contribuent à améliorer sa facilité d'utilisation.

Axe de rotation de la TruMark Station 3000
Axe de rotation

Un axe de rotation équipé d'un moteur pas à pas permet de marquer au laser des composants à symétrie de rotation, d'un poids maximal de 2,5 kg, avec un mandrin de serrage manuel d'un diamètre de 65 mm. En équipant la TruMark Station 3000 de cette option, vous pouvez réaliser des marquages de grande qualité sur la circonférence de vos pièces.

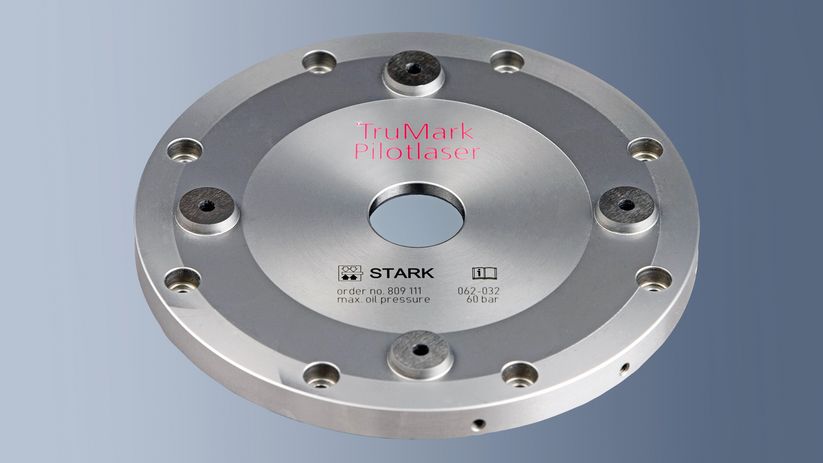

Laser pilote TruMark
Laser pilote

Le laser pilote permet de simuler les formes à graver dans une lumière visible rouge à l'aide d'une diode laser. Vous pouvez ainsi vous faire une impression du résultat de marquage, et positionner le composant encore plus facilement dans le champ de marquage.

Conviviale à tous points de vue, TruMark Station 3000
Aspiration intégrée

L'aspiration intégrée permet d'évacuer les faibles émissions de particules et de fumées pendant l'usinage laser des matériaux. Ce système peut être mis en marche à distance.

Service à distance TRUMPF
Services à distance

En cas de dysfonctionnement, les experts en service après-vente TRUMPF interviennent activement sur votre laser par l'intermédiaire d'une connexion à distance. Cette intervention permet souvent de supprimer directement le dysfonctionnement, ou de modifier la configuration du laser de telle manière que la production puisse se poursuivre d'ici la livraison de la pièce détachée.

Aspiration externe Compact/Standard/Advanced

L'aspiration externe permet l'aspiration de faibles émissions de particules et de fumées pendant l'usinage laser des matériaux. Un flexible de rallonge (+ 3 m > longueur totale de 5 m max.) est disponible en option. Le système peut en outre être mis en marche à distance. Vous pouvez choisir parmi plusieurs modèles en fonction de votre application.

Optiques d'imagerie supplémentaires

Une multitude d'optiques d'imagerie de différentes distances focales sont disponibles pour toutes les longueurs d'onde de la gamme TruMark Série. Pour chaque application, vous choisissez la combinaison optimale de longueur d'onde et de taille du foyer.

Il peut y avoir des différences par rapport à cette gamme de produits et à ces indications dans certains pays. Sous réserve de modification de la technologie, de l’équipement, du prix et de l’offre d’accessoires. Veuillez contacter votre interlocuteur local, afin de savoir si le produit est disponible dans votre pays.
