Uma solução completa

Os lasers de CO2 da TRUMPF da série TruFlow estão sendo utilizados, há anos na indústria, como ferramentas standard na usinagem de materiais. Os lasers de fluxo longitudinal cortam, soldam e tratam superfícies de peças bidimensionais ou tridimensionais de forma confiável e econômica. O comprimento de onda de 10,6 µm e o largo espectro de 2 a 20 kW possibilitam grande liberdade na escolha do tipo e da espessura do material. Os lasers TruFlow não processam somente metal, mas também materiais orgânicos, materiais compostos e vidro.

Forma estável

Graças à sua forma quadrada, o ressonador automático é robusto e resistente à temperatura.

Economia de energia

O conceito de refrigeração e a gestão inteligente de energia torna os lasers TruFlow nos lasers mais eficientes em termos de energia do seu tipo.

Desgaste mínimo

Operação laser sem desgaste no que diz respeito à circulação do gás e à excitação de alta frequência.

Trajetória integrada do feixe

Luz laser formada idealmente com o auxílio da trajetória integrada e encapsulada do laser.

Sempre seguro

Monitoramento contínuo da temperatura e do grau de sujeira.

Robusto e compacto

A alta potência laser e a boa qualidade do feixe dependem diretamente do comprimento do ressoador nos lasers de CO2. A estrutura especial do TruFlow envolve os tubos de descarga de vários metros de comprimento em um circuito quadrado de dois níveis. Isso, e o sistema quase fechado, fazem dos lasers TruFlow fontes de radiação compactas, com carga térmica e mecânica para o cotidiano industrial.

Circulação do gás sem desgaste

As ventoinhas turboradiais geram velocidades excepcionais de corrente de gás até 60.000 rpm. Elas criam as condições para uma conversão eficiente da energia de excitação elétrica na potência laser. As ventoinhas integradas funcionam com mancais magnéticos, através dos quais se evita um contato entre o espaço interno do ressoador e a atmosfera externa e o sistema trabalha então sem desgaste. Além disso, a tecnologia de magnetismo impede danos na ventoinha no caso de falha de corrente ou de desligamento de emergência e evita contaminações por lubrificante. Mais uma vantagem em relação aos acionamentos mecânicos.

Tubos e perfis

Os lasers de CO2 TruFlow da TRUMPF permitem criar costuras contínuas sem poros e sem deposição de desperdícios de material fundido nos rolos de transporte de tubos e perfis e isso por 24h. É assim que o TruFlow comprova a sua capacidade de desempenho no modo de funcionamento contínuo.

Componente de transmissão automática soldado a laser

Diferencial do eixo

O TruFlow obtém resultados muito bons de aplicação nas soldagens de chapas grossas. São possíveis soldagens profundas para costuras sobrecarregadas, por exemplo nos diferenciais do eixo para caminhões, e são realizadas com frequência na indústria com os lasers de CO2 da TRUMPF.

Componente de material composto reforçado por fibras (CFK) a laser

Componente CFK

Com ajuda do laser TruFlow, é possível separar materiais compostos reforçados por fibras, como CFK, sem carga mecânica. Devido à boa absorção na estrutura básica do plástico, o laser de CO2 pode demonstrar aí as suas vantagens.

Solda de chapa grossa em construção de navios

Com o uso do laser de CO2, é possível economizar peso na construção de navios e, assim, a carga útil é aumentada. A fabricação laser sem atrasos e com alto grau de automação reduz drasticamente os custos de fabricação.

Coiljoining

Mesmo sob condições ambientais extremas em aciarias em todo o mundo, o TruFlow pode ser aplicado em Coiljoining.

Cancel

Compare Products

Starting product Your starting product

1st comparison model 2nd comparison model (optional)

Compare now

	TruFlow 2000 Compare Product	TruFlow 2700 Compare Product	TruFlow 3200 Compare Product	TruFlow 4000 Compare Product	TruFlow 5000 Compare Product	TruFlow 6000 Compare Product	TruFlow 8000 Compare Product	TruFlow 10000 Compare Product	TruFlow 12000 Compare Product	TruFlow 15000 Compare Product	TruFlow 20000 Compare Product
Parâmetros laser
Tipo: constante de potência à potência nominal	± 2 %	± 2 %	± 2 %	± 2 %	± 2 %	± 2 %	± 2 %	± 2 %	± 2 %	± 2 %	± 2 %
Campo de potência progressivamente ajustável	100 W - 2000 W	135 W - 2700 W	160 W - 3200 W	200 W - 4000 W	250 W - 5000 W	300 W - 6000 W	400 W - 8000 W	500 W - 10000 W	600 W - 12000 W	750 W - 15000 W	1000 W - 20000 W
Qualidade do feixe padrão (K/M²)	0,55 / 1,82	0,55 / 1,82	0,55 / 1,82	0,55 / 1,82	0,55 / 1,82	0,55 / 1,82	0,55 / 1,82	0,52 / 1,9	0,26 / 3,8	0,24 / 4,2	0,22 / 4,5
Qualidade do feixe opcional (K/M²)	0,9 / 1,11	0,9 / 1,11	0,9 / 1,11	0,9 / 1,11	0,9 / 1,11	0,35 / 2,86	0,35 / 2,86	-	-	-	-
Comprimento de onda	10,6 μm	10,6 μm	10,6 μm	10,6 μm	10,6 μm	10,6 μm	10,6 μm	10,6 μm	10,6 μm	10,6 μm	10,6 μm
Duração do pulso ajustável	10 µs … cw	10 µs … cw	10 µs … cw	10 µs … cw	10 µs … cw	10 µs … cw	10 µs … cw	10 µs … cw	10 µs … cw	10 µs … cw	10 µs … cw
Modelo
Dimensões do canhão (L x A x P)	1185 mm x 615 mm x 1150 mm	1185 mm x 615 mm x 1150 mm	1185 mm x 615 mm x 1150 mm	1185 mm x 615 mm x 1150 mm	1185 mm x 615 mm x 1150 mm	1185 mm x 615 mm x 1150 mm	1185 mm x 615 mm x 1150 mm	1185 mm x 615 mm x 1150 mm	1665 mm x 1100 mm x 1524 mm	1665 mm x 1100 mm x 1524 mm	1665 mm x 1100 mm x 1524 mm
Dimensões do gerador de alta frequência e comando (L x A x P)	1420 mm x 2100 mm x 800 mm	1420 mm x 2100 mm x 800 mm	1420 mm x 2100 mm x 800 mm	1420 mm x 2100 mm x 800 mm	1800 mm x 2100 mm x 800 mm	2000 mm x 2100 mm x 800 mm	2000 mm x 2100 mm x 800 mm	3000 mm x 2100 mm x 800 mm	3000 mm x 2100 mm x 800 mm	3000 mm x 2100 mm x 800 mm	5200 mm x 2100 mm x 800 mm
Instalação
Temperatura ambiente padrão	5 °C - 35 °C	5 °C - 35 °C	5 °C - 35 °C	5 °C - 35 °C	5 °C - 35 °C	5 °C - 35 °C	5 °C - 35 °C	5 °C - 35 °C	5 °C - 35 °C	5 °C - 35 °C	5 °C - 35 °C

Compare Products End comparison End comparison	TruFlow 2000	TruFlow 2700	TruFlow 3200	TruFlow 4000	TruFlow 5000	TruFlow 6000	TruFlow 8000	TruFlow 10000	TruFlow 12000	TruFlow 15000	TruFlow 20000
Parâmetros laser
Tipo: constante de potência à potência nominal	± 2 %	± 2 %	± 2 %	± 2 %	± 2 %	± 2 %	± 2 %	± 2 %	± 2 %	± 2 %	± 2 %
Campo de potência progressivamente ajustável	100 W - 2000 W	135 W - 2700 W	160 W - 3200 W	200 W - 4000 W	250 W - 5000 W	300 W - 6000 W	400 W - 8000 W	500 W - 10000 W	600 W - 12000 W	750 W - 15000 W	1000 W - 20000 W
Qualidade do feixe padrão (K/M²)	0,55 / 1,82	0,55 / 1,82	0,55 / 1,82	0,55 / 1,82	0,55 / 1,82	0,55 / 1,82	0,55 / 1,82	0,52 / 1,9	0,26 / 3,8	0,24 / 4,2	0,22 / 4,5
Qualidade do feixe opcional (K/M²)	0,9 / 1,11	0,9 / 1,11	0,9 / 1,11	0,9 / 1,11	0,9 / 1,11	0,35 / 2,86	0,35 / 2,86	-	-	-	-
Comprimento de onda	10,6 μm	10,6 μm	10,6 μm	10,6 μm	10,6 μm	10,6 μm	10,6 μm	10,6 μm	10,6 μm	10,6 μm	10,6 μm
Duração do pulso ajustável	10 µs … cw	10 µs … cw	10 µs … cw	10 µs … cw	10 µs … cw	10 µs … cw	10 µs … cw	10 µs … cw	10 µs … cw	10 µs … cw	10 µs … cw
Modelo
Dimensões do canhão (L x A x P)	1185 mm x 615 mm x 1150 mm	1185 mm x 615 mm x 1150 mm	1185 mm x 615 mm x 1150 mm	1185 mm x 615 mm x 1150 mm	1185 mm x 615 mm x 1150 mm	1185 mm x 615 mm x 1150 mm	1185 mm x 615 mm x 1150 mm	1185 mm x 615 mm x 1150 mm	1665 mm x 1100 mm x 1524 mm	1665 mm x 1100 mm x 1524 mm	1665 mm x 1100 mm x 1524 mm
Dimensões do gerador de alta frequência e comando (L x A x P)	1420 mm x 2100 mm x 800 mm	1420 mm x 2100 mm x 800 mm	1420 mm x 2100 mm x 800 mm	1420 mm x 2100 mm x 800 mm	1800 mm x 2100 mm x 800 mm	2000 mm x 2100 mm x 800 mm	2000 mm x 2100 mm x 800 mm	3000 mm x 2100 mm x 800 mm	3000 mm x 2100 mm x 800 mm	3000 mm x 2100 mm x 800 mm	5200 mm x 2100 mm x 800 mm
Instalação
Temperatura ambiente padrão	5 °C - 35 °C	5 °C - 35 °C	5 °C - 35 °C	5 °C - 35 °C	5 °C - 35 °C	5 °C - 35 °C	5 °C - 35 °C	5 °C - 35 °C	5 °C - 35 °C	5 °C - 35 °C	5 °C - 35 °C

Technical data sheet

Download the technical data of all product variants.

Com a TRUMPF você tem várias opções para ajustar o TruFlow conforme as suas necessidades. Adicione componentes como o laser piloto, o polarizador circular, o laser de ajuste, etc., ao seu guia do raio. A TRUMPF oferece várias possibilidades inclusive em circuito da água de refrigeração. Se necessário, você pode manter seu processo mais constante com o ajuste de potência laser ativo ou dar mais flexibilidade à produção com um ressoador móvel.

Conceitos de resfriamento versáteis

Para resfriar o laser, escolha entre refrigeração do compressor a água-água ou a água-ar. Se você já estiver operando seu próprio circuito de refrigeração, você poderá também utilizar um trocador de calor de placas.

Laser e sistema laser – um par perfeito para a gente. Todas as fontes de radiação são ajustadas de maneira ideal às exigências dos sistemas laser da TRUMPF. Faça a sua escolha entre as diversas versões e opções. Assim você consegue um sistema sob medida para suas tarefas. O TruFlow Laser é adequado para sistemas de corte laser 2D e 3D e também pode ser integrado às máquinas de puncionamento e laser combinadas.

TruLaser Cell 7040

O Perfeccionista

To the product

TruLaser Cell série 1000

Soldagem de tubo a laser econômica

To the product

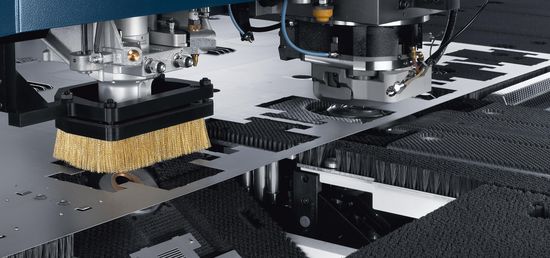

TruMatic 6000

Combina de maneira econômica as vantagens da operação de puncionamento/laser

To the product

TruMatic 7000

Máquina produtiva de nível superior

To the product

A TRUMPF ajuda você no ajuste individial da guia do raio conforme as respectivas aplicações. Para isso, há componentes ópticos individuais disponíveis na qualidade TRUMPF para integração nos sistemas de fabricação já existentes ou recém-criados. Assim, distribuidores de feixes ou espelhos refletores, bem como telescópios de radiação ou polarizador circular podem ser integrados na trajetória do raio externa.

Espelho refletor TRUMPF

Essas unidades de espelho rotativas a 90 graus estão disponíveis com aberturas de 43 mm a 80 mm e uma capacidade de carga máxima de até 20 kW. Devido à grande estabilidade termomecânica, elas permitem a realização de tarefas de guia de raio exigentes em grandes distâncias.

Separador de feixe de 2 vias da TRUMPF

O interruptor do feixe de 2 vias é composto por uma carcaça de proteção resistente à radiação com consulta de segurança integrada. Os blocos de espelho refletor pneumáticos móveis sobre uma guia linear de precisão são equipados com suportes de troca rápida e monitoramentos de espelho elétricos. Uma caixa ASI é usada como interface elétrica.
