使用案例:增材製造CMF植入物 | TRUMPF

針對顱頜面 (CMF) 畸形人士增材製造患者特定植入物

CMF植入物 | Ti6Al4V ELI | TruPrint 2000

腫瘤患者以及外傷或萎縮引發的先天性或後天性畸形患者通常會從患者特定解決方案 (IPS) 中獲益匪淺。現在,透過增材 製造,即使批量為1,也能夠 以可接受的成本快速提供高品質的植入物。由此可保證最佳的患者照護效果。此外,植入物基於患者的解剖學資料,有助於患者更快康復,並且所需的外科 手術顯著減少。甚至術後往往能立即形成負荷力。­­

高度經濟

標準尺寸為1的醫療器械均可經濟高效地製造。 TruPrint機床和設備提供從單件製造到大規模生產醫療器械的選項。

設計更自由

您可獲益於適應患者解剖結構的個別化零件設計。同時, 晶格或多孔 結構可整合於植入物上,從而改善 液體與熱量交換。

減少外科手術

增材製造可以在不採取骨增量措施的情況下重建患者的解剖結構。這意味著可減少外科手術,從而降低患者的負荷。

快速可用

單個植入物可以在短時間內“按需”生產,因此可以及時將其送入手術室。

口腔頜面外科手術患者特定植入物的示例

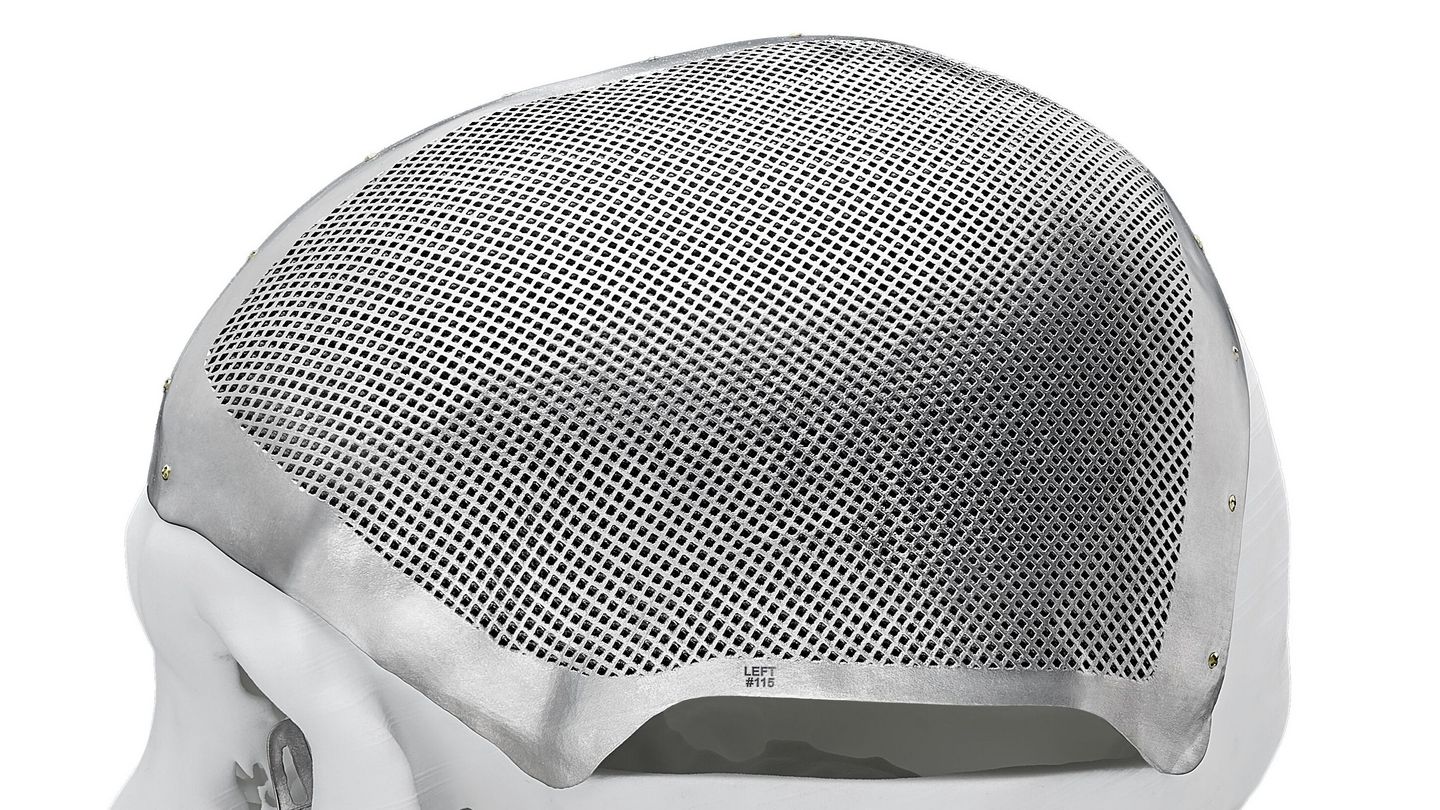

​​​​​​​Ti6Al4V ELI顱骨板和晶格結構

  • 恢復形狀和功能
  • 用於液體交換和散熱的晶格結構

Ti6Al4V ELI眼眶植入物和0.3 mm壁厚

  • 引流功能
  • 無創植入物邊緣

立即起效的Ti6Al4V ELI頜骨植入物

  • 術後可立即形成負荷力
  • 無需骨增量
  • 減少康復和總治療時間
- / -

如何透過雷射選區熔化形成CMF植入物?

高品質植入物的單獨批量生產是增材製造在醫療行業的主要應用領域。植入物及時進入手術室對實現個別化患者解決方案至關重要。通常情況下,包括藉由成像過程 (CT) 產生資料、3D列印和後處理在內的整個生產過程需要最多一周的時間。藉助TruPrint 2000上的第二台雷射器,可以進一步提高可用性。由此 可以提高3D列印機的生產力,亦可對零件成本產生積極影響。 醫療器械(尤其是III類器械)的製造需要合格的裝備與經過驗證的流程。TRUMPF的驗證支援遵循既定流程,旨在為TruPrint 2000機床及其外圍設備準備所有必要的資訊,以便在經過認證的環境中進行操作。 巧妙的工業監控解決方案和先進的粉末處理理念有助於密切關注材料和設備的流程與品質。

部件&資料

  • 部件尺寸: 頜骨植入物:176 mm x 94 mm x 135 mm, 修復前植入物:55 mm x 55 mm x 55 mm, 眼眶植入物:41 mm x 18 mm x 34 mm
  • 總製造時間(所有部件/基板):29 小時 (Multilaser),44 小時 (Singlelaser)
  • 層厚:30 µm
  • 層數:4677
  • 重量:頜骨植入物:113 g, 修復前植入物:10 g, 眼眶植入物: 1 g
  • 體積:頜骨植入物:25.5 cm³, 修復前植入物:2.3 cm³, 眼眶植入物:0.3 cm³
  • 客戶:KLS Martin Group旗下企業KARL LEIBINGER MEDIZINTECHNIK
