Profil de faisceau
Dans le champ lointain, la répartition de l'intensité du VCSEL monomode est parfaitement gaussienne
VCSEL monomode
Grâce à leurs caractéristiques optiques améliorées, les VCSEL monomode sont le choix parfait pour les applications exigeantes à base de capteurs. Les modes longitudinaux et transversaux d'ordre supérieur sont atténués par la conception innovante sous forme de puce, et dans le même temps la polarisation offre une grande stabilité linéaire.
Profil de faisceau gaussien
Le profil de faisceau, absolument symétrique et gaussien, facilite considérablement la conception optique de votre application.
Faible divergence du faisceau
Un angle de divergence reproductible, de l'ordre de 20° (1/e2) ou inférieur, simplifie le guidage du faisceau.
Faible largeur spectrale
Sa ligne laser d'une largeur spectrale typique de 100 MHz prédestine ce laser aux applications de spectroscopie.
Faible puissance absorbée
Une puissance absorbée de l'ordre de quelques milliwatts permet un fonctionnement sur batterie dans des applications mobiles.
Encodeurs optiques pour positionnement ultraprécis
Grâce à leur profil de faisceau gaussien, à leur faible puissance absorbée, à leur grande longueur de cohérence ainsi qu'à leur excellente fiabilité, les VCSEL monomode sont parfaits pour une utilisation dans les encodeurs optiques.
FTIR (Fourier-transform infrared spectroscopy)
En raison de la faible dépendance à la température de la longueur d'onde d'émission (0,06 nm/K) et de l'émission spectrale à bande étroite de 100 MHz typique, les VCSEL monomode stabilisés en température conviennent particulièrement comme référence de longueur d'onde pour les spectromètres FTIR.
Capteurs d'oxygène
Les VCSEL monomode sont parfaitement adaptés aux applications TDLAS (Tunable Diode Laser Absorption Spectroscopy). Les systèmes TDLAS bénéficient de l'étroite largeur de ligne et du réglage fin offerts par les VCSEL monomode avec TEC.
Capteur de profondeur de haute précision
Les matrices VCSEL monomode sont parfaitement adaptées aux applications ToF (Time-of-Flight/Temps de vol) de grande précision. Des mesures linéaires de profondeur allant de plusieurs mètres à 0 mm peuvent être effectuées avec des matrices VCSEL monomode.
Détecteurs de vitesse et de distance industriels
Robustes, les boîtiers TO sont adaptés à une utilisation dans un environnement industriel. Ils sont utilisés comme détecteurs de vitesse et de distance pour différents matériaux, y compris des matériaux sensibles comme le tissu.
|
TVT-006-850-A (puce 850 nm)
Comparer le produit
|
TVT-007-940-B (matrice VCSEL avec profil de faisceau gaussien)
Comparer le produit
|
TVP-001-850-A (ViP)
Comparer le produit
|
TTO-002-xxx-A (paquet TO)
Comparer le produit
|
|
|---|---|---|---|---|
| Paramètres laser | ||||
| Type de laser | Single-mode | Single-mode | Single-mode | Single-mode |
| Longueur d'onde | 850 nm | 940 nm | 850 nm | 760, 763, 850 nm |
| Puissance de sortie (min.) | 2 mW | 13,5 mW | 0,3 mW | - |
| Puissance de sortie (max.) | 2,5 mW | 25 mW | 0,75 mW | - |
| Nombre de zones | 1 Quant. | 12 Quant. | 2 Quant. | 1 Quant. |
| Efficacité de pente (par température ambiante) | 0.5 - 1 W/A | 0,9 W/A | - | - |
| Classe de laser | 3B | 3B | 3B | 3B |
| Optique | ||||
| Elément optique | - | - | Avec contrôle de polarisation | Paquet TO avec système optique intégré |
| Courant | ||||
| Tension (par 25 mA et température ambiante) | 2,6 V | 2,6 V | 1.7 - 2.4 V | - |
| Courant de seuil (par température ambiante) | 2 mA | 3,6 mA | 0.2 - 1.0 mA | - |
| Taille | ||||
| Dimension en largeur | 200 μm | 187 μm | 165 μm | - |
| Dimension en hauteur | 200 μm | 187 μm | 165 μm | - |
| Dimension en profondeur | 99 μm | 99 μm | 130 μm | - |
|
TVT-006-850-A (puce 850 nm)
|
TVT-007-940-B (matrice VCSEL avec profil de faisceau gaussien)
|
TVP-001-850-A (ViP)
|
TTO-002-xxx-A (paquet TO)
|
|
|---|---|---|---|---|
| Paramètres laser | ||||
| Type de laser | Single-mode | Single-mode | Single-mode | Single-mode |
| Longueur d'onde | 850 nm | 940 nm | 850 nm | 760, 763, 850 nm |
| Puissance de sortie (min.) | 2 mW | 13,5 mW | 0,3 mW | - |
| Puissance de sortie (max.) | 2,5 mW | 25 mW | 0,75 mW | - |
| Nombre de zones | 1 Quant. | 12 Quant. | 2 Quant. | 1 Quant. |
| Efficacité de pente (par température ambiante) | 0.5 - 1 W/A | 0,9 W/A | - | - |
| Classe de laser | 3B | 3B | 3B | 3B |
| Optique | ||||
| Elément optique | - | - | Avec contrôle de polarisation | Paquet TO avec système optique intégré |
| Courant | ||||
| Tension (par 25 mA et température ambiante) | 2,6 V | 2,6 V | 1.7 - 2.4 V | - |
| Courant de seuil (par température ambiante) | 2 mA | 3,6 mA | 0.2 - 1.0 mA | - |
| Taille | ||||
| Dimension en largeur | 200 μm | 187 μm | 165 μm | - |
| Dimension en hauteur | 200 μm | 187 μm | 165 μm | - |
| Dimension en profondeur | 99 μm | 99 μm | 130 μm | - |
PDF <1MB
Fiche technique
Les caractéristiques techniques de toutes les variantes de produits en téléchargement.
Puce 850 nm
La puce de 850 nm offre un rendement élevé tout en permettant une consommation électrique réduite. La puce convient aux applications très volumineuses et fortement intégrées. Les diodes laser sont livrées sous forme de puces disposées sur une bande. Ce format de livraison présuppose un processus « pick&place » ou de fixation de puce pour l'utilisation des diodes laser.
Petite matrice VCSEL 940 nm avec profil de faisceau gaussien
Mini matrice VCSEL monomode à 12 émetteurs pour les capteurs de temps de vol de grande précision. Matrices VCSEL avec profil de faisceau gaussien et des durées de montée et de descente courtes.
ViP de 850 nm (VCSEL with integrated Photodiode)
La solution VCSEL intégrée ViP est dotée d'une photodiode directement intégrée dans les VCSEL pour capter les signaux réfléchissants et permettre le traitement ultérieur. Cette solution brevetée est ainsi compatible avec la technologie d'interférométrie à rétro-injection optique (IRO). La technologie IRO est un procédé de mesure optique éprouvé pour les applications avec systèmes de capteurs industriels ou encore dans l'électronique grand public.

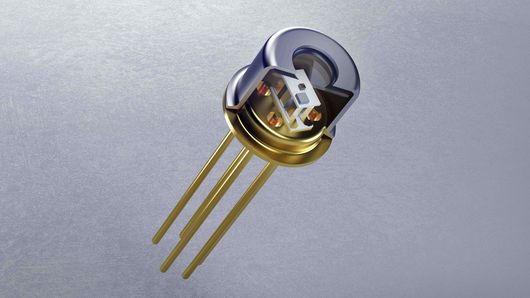

Paquets TO
Les VCSEL montés dans un boîtier TO hermétique permettent une manipulation facile de la diode laser et conviennent pour une utilisation dans des conditions ambiantes difficiles. Il est en outre possible d'effectuer un test de vieillissement, et une diode Zener intégrée réduit la sensibilité ESD.
TO avec refroidisseur thermoélectrique
Un paquet TO avec refroidisseur thermoélectrique intégré est recommandé pour les applications qui nécessitent de grandes fenêtres de température ou qui présupposent une stabilisation spectrale de la diode laser. L'élément Peltier permet de régler précisément la température laser à l'aide de la résistance CTP, et l'herméticité du boîtier exclut toute condensation sur le VCSEL.
Contrôle de polarisation
Les VCSEL monomode avec polarisation linéaire, stable et progressiste améliorent la qualité d'éclairage et la résolution dans les applications d'éclairage 3D exigeantes.
La grille de surface permet une polarisation stable et est directement gravée dans l'arséniure de gallium. La conception optimisée de la grille permet aux VCSEL polarisés d'atteindre une efficacité de presque 100 % par rapport aux VCSEL non polarisés. TRUMPF a développé cette technologie brevetée de VCSEL avec polarisation stable pour les applications de grandes séries.
L'option de double polarisation est également possible, de sorte que deux directions de polarisation sont intégrées dans un VCSEL.
Paquets TO
Les VCSEL monomode montés dans un boîtier TO hermétique permettent une manipulation facile de la diode laser et conviennent pour une utilisation dans des conditions ambiantes difficiles. Les produits peuvent être équipés en option d'un système de régulation de la température (refroidisseur thermoélectrique, thermistance).
Photodiode intégrée
Les VCSEL avec photodiode intégrée (ViP) permettent de capter des signaux réfléchis pour un traitement ultérieur. Cette solution brevetée est ainsi compatible avec la technologie d'interférométrie à rétro-injection optique (IRO). La technologie IRO est un procédé de mesure optique éprouvé pour les applications avec des systèmes de capteurs industriels ou dans l'électronique grand public.
