EasyModel AI로 VisionLine Detect의 가능성을 확장해 보십시오. 이 클라우드 기반 AI 트레이닝 플랫폼을 사용하면, 프로그래밍 지식이 없어도, 약간의 트레이닝 데이터로도 좋은 결과를 달성할 수 있습니다. 즉 귀하의 요구사항과 구성품에 정확하게 맞게 이미지 기반 AI 모델을 트레이닝할 수 있습니다. VisionLine Detect 옵션 AI 필터를 사용하면 특징 감지를 개선하고 어려운 조명상황이나 변동하는 예비 프로세스와 같은 외부 영향으로부터 귀하의 프로세스를 독립적으로 만들 수 있습니다.
TRUMPF 프로세스 센서를 통해 번호를 확인하십시오!

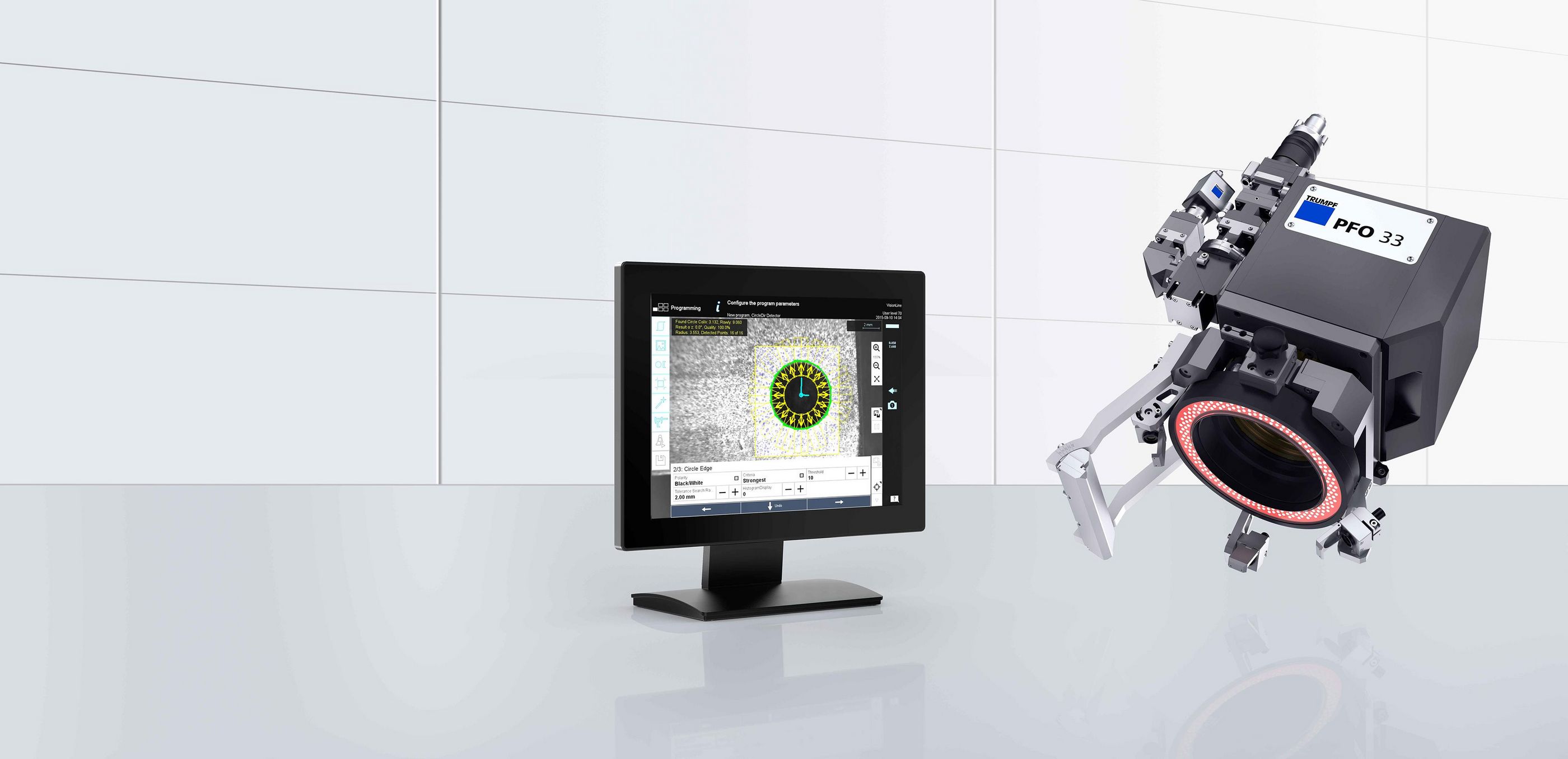

TRUMPF VisionLine 영상처리 기능을 이용하여 불량품을 방지하시기 바랍니다. 카메라를 기반으로 하는 영상처리는 절단 및 용접 어플리케이션에서 모든 것을 감지합니다. VisionLine은 부품 위치를 자동으로 감지한 후, 제어 시스템에 정보를 전달합니다. 또한 용접심이 항상 올바른 위치에 있는지 확인합니다. Basic(기본), Detect(감지), Project(프로젝트) 옵션을 사용하면 재료를 간편하게 모니터링하거나 특성을 감지할 수 있습니다. 또는 고객의 필요에 따른 확장 사양도 선택할 수 있습니다. 영상처리는 기능은 광학장치가 있는 레이저의 경우 인티그레이터 패키지로 사용할 수 있으며, TruLaser Station 및 TruLaser Cell 시스템에서도 사용할 수 있습니다.
직관적인 사용자 인터페이스 및 사전에 지정된 특징 라이브러리 덕분에 VisionLine 기능을 제조 공정에 매우 간편하게 적용할 수 있습니다. 몇 단계의 작업 단계만 거치고 나면 오퍼레이터가 바로 작업을 시작할 수 있습니다.
싱글 소스를 통한 고집적 솔루션
토털 시스템 공급 업체인 TRUMPF에서 제공하는 레이저, 프로세스 센서 및 프로세스 컨설팅의 혜택을 누리십시오.
공정 능력 상승
품질 저하 없이 부품 포지셔닝에 대한 필요를 낮추십시오.
간단하게 스스로 하기
특징 라이브러리는 영상처리 작업 생성 시 셋업자를 지원합니다.
투명하고 안전하게
추적성을 보증하기 위해 모든 영상 데이터를 항상 저장할 수 있습니다.
영상 처리 VisionLine을 이용한 헤어핀 용접
VisionLine 영상 처리 기술의 대표적인 활용 분야는
전기 모터를 사용하는 고정기 내의 머리핀 위치 인식입니다.
전자 부품의 용접
이미지 처리 시스템은, 예를 들어, 전자 처리 장치, 센서 및 액추에이터에서 용접해야 하는 핀을 인식합니다.
접합 연결부 용접
영상처리를 통해 열교환기 또는 시트 레일의 용접 시 접합 연결부를 인지하여 이를 올바른 위치에서 용접할 수 있습니다.
변속기 부품 마킹
구성품 마킹 시 VisionLine은 "간격 측정" 기능으로 품질 컨트롤을 지원합니다.
|
절단 및 용접 분야에 사용되는 영상처리 기술
|
|
|---|---|
| 컨피규레이션 | |
| 사용 가능한 시스템 | TruLaser Cell 3000 |
| 사용 가능한 레이저 | TruDiode, TruDisk, TruFiber, TruPulse |
| 사용 가능한 옵션 |
Basic, Detect, Project
Adjust (TruLaser Cell 3000) |
| 사용 가능한 초점 거리 |
150 / 200 mm (FocusLine Professional)
150 / 200 / 250 mm (WeldLine Modular) 150 / 200 / 250 / 300 mm (BEO D50) 200 / 300 mm (BEO D70) 255 / 345 / 450 mm (PFO 33-2) 255 / 450 mm (PFO 3D-2) |
| 조명 | - |
| 파라미터 | |
| 전형적 영상 처리시간 | 80 ms - 150 ms |
| 작업 간격 검색의 전형적 정확도 | ± 50 μm 기능 버튼으로 = 150mm(TruLaser Cell 3000) |
| 위치 인식의 전형적 정확도 | ± 20 μm 사진의 중앙에 |
PDF <1MB
기술 데이터 시트
모든 제품군에 대한 기술 데이터 다운로드
VisionLine Basic
레이저 포커스의 십자선을 포함한 디지털 카메라 이미지는 공작물 모니터링 및 티칭을 지원합니다. PFO 시리즈의 TRUMPF 스캐너 광학장치와 함께 VisionLine Basic의 사용 시 특별한 장점이 나타납니다. 스캔 필드 중앙 에서 벗어난 레이저 빔과 모니터링 되는 빔 사이의 오프셋을 수정하여 영상 내에 나타난 초점 위치와 레이저 초점의 실제 위치를 일치시킵니다.
VisionLine Detect
모서리 감지 기능은 공작물에서 특징을 간편하게 확인한 후 제조 공정에서의 위치 보정 시 사용합니다. 템플릿 라이브러리에서 적합한 감지 특징(예: 얼룩, 원, 선 떠는 절단 지점)을 다양한 용도를 위해 선택할 수 있습니다.
VisionLine Project
추가 서비스 패키지를 통해 TRUMPF는 복잡한 영상처리 작업의 완벽한 솔루션을 제공합니다. 성공적으로 실행된 타당성 조사를 바탕으로 하여 상세한 문서가 포함된 공정 안정적 영상 편집 프로그램의 프로그래밍이 실행됩니다.
국가에 따라 이 제품 분류 및 기재 사항이 다를 수 있습니다. 기술, 사양, 가격 및 액세서리 제공 품목이 변경될 수 있습니다. 제품이 귀하의 국가에서 사용 가능한지에 대한 여부는 현지 담당자에게 문의하십시오.
