Para trabalhos pesados
O TruTool S 450 é equipado com uma mesa de corte especial e robusta para chapas espessas. Assim, é possível separar espessuras de chapa de até 4,5 mm com uma qualidade maior de corte. A máquina é adequada principalmente para o processamento de aço inoxidável até 2,5 mm. Sem esforço, você faz corte a partir de 35 mm. Com uma velocidade de corte de 6 metros por minuto, o avanço do trabalho é bem rápido. Isso é bastante positivo principalmente durante o processamento de chapas grandes. As lâminas podem ser ajustadas de forma rápida e simples conforme a espessura de chapa por um botão rotativo.
Vida útil longa
Die Messer verfügen über je zwei Schnittkannten und sind beliebig unten oder oben einsetzbar.
Flachblech
Trennen und Besäumen von geraden Blechen. Für Radial- und Innenausschnitten sowie Ausklinkungen.
Coil-Bearbeitung
Zum Trennen von Coils. Für Befreiungsschnitte und Probeentnahmen.
Gitter
Zum Trennen unterschiedlichster Drahtgitter.
Os seguintes materiais de consumo e seus respectivos acessórios fazem parte do escopo de fornecimento.
Lâmina
instalado
Chave de caixa sextavada DIN 911-2
1 peça 0002946
Chave de caixa sextavada DIN 911-5
1 peça 0067857
Pistola de lubrificação (abastecida com "G1")
1 peça 1369906
Tubo de lubrificante "G1", 25 g
1 peça 0344969
TRUMPF Box M2
1 peça 1770890
Encontre aqui os materiais de consumo e acessórios adequados para sua máquina.
Lâmina
Para aço até 400 N/mm2
Conjunto de 2
140451

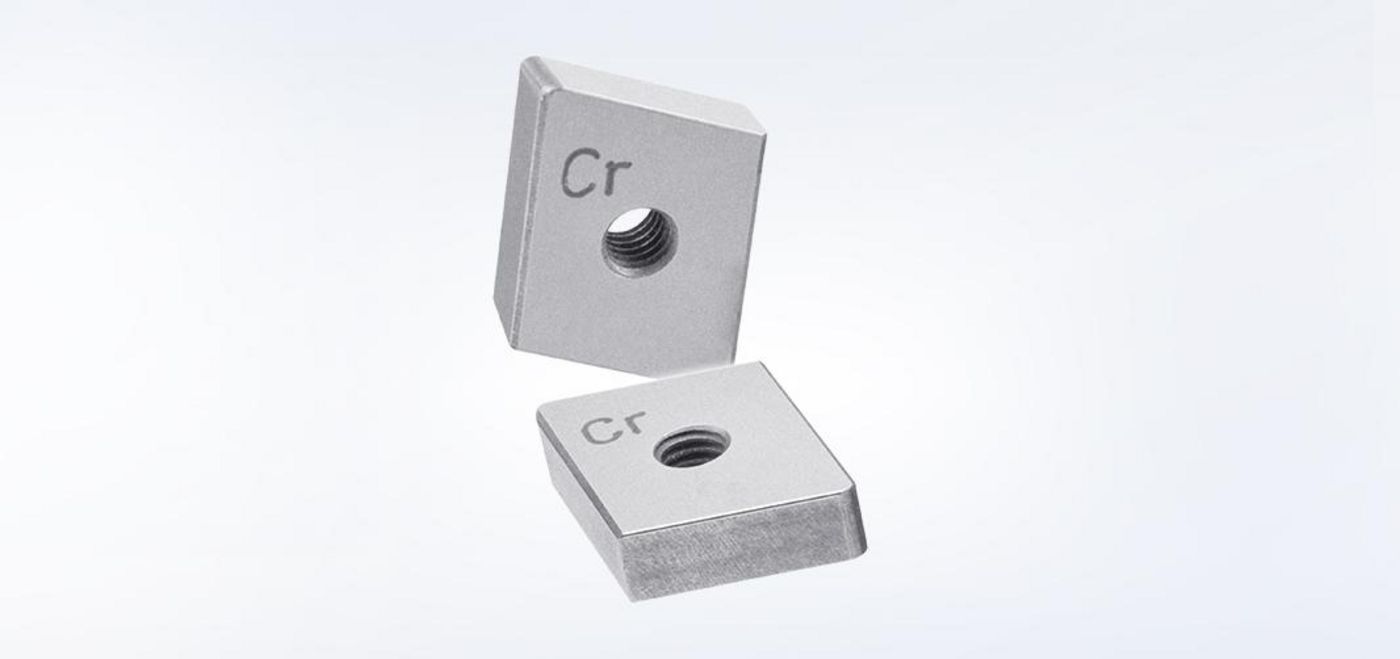

Lâmina CR
Para chapas altamente resistentes até 800 N/mm2
Conjunto de 2
140452
Estação de trabalho com suporte
Para a usinagem estacionária de peças de trabalho pequenas e grades de arame
1 peça
918382

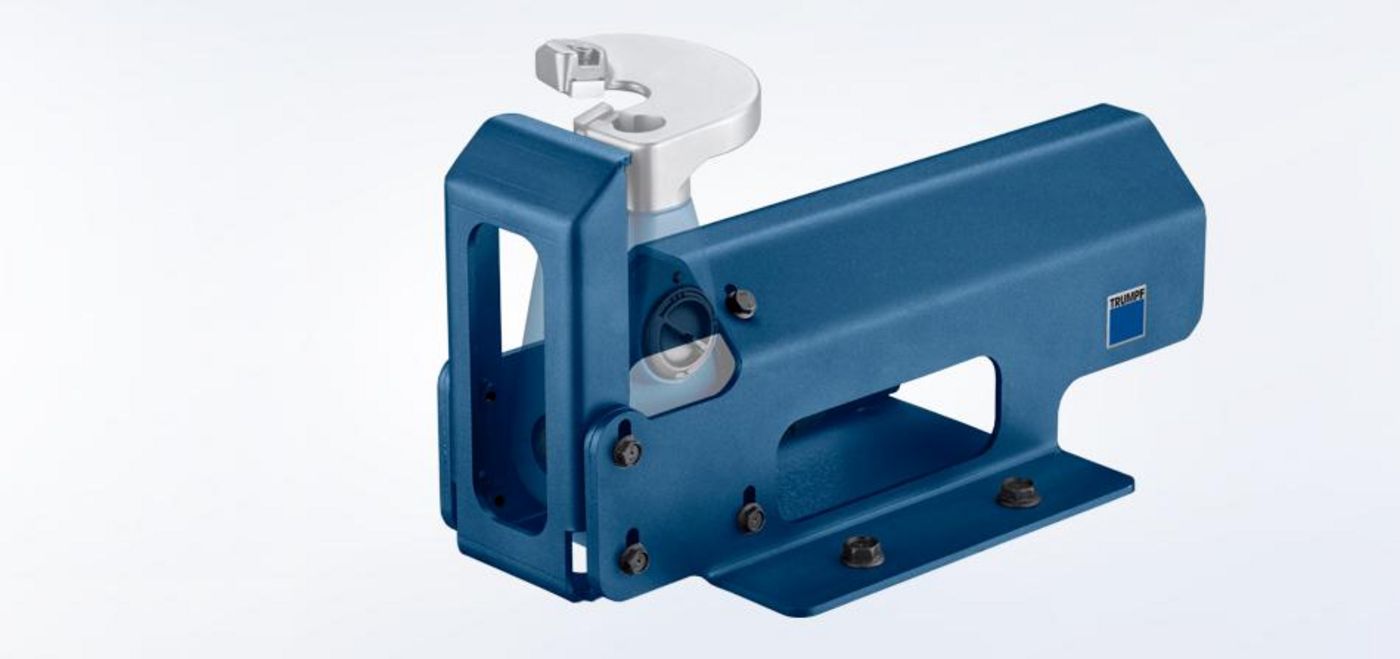

Estação de trabalho sem suporte
Para usinagem estacionária de peças de trabalho pequenas e grades de arame.
1 peça
979371
Suporte
Suporte para estação de trabalho
1 peça
3677
TRUMPF Box M2
1 peça
1770890
Ajuste da altura sem ferramentas
Com os pontos de marcação auxiliares no botão rotativo, você consegue ajustar as lâminas da maneira mais simples. Independentemente se o corte será feito em curvas ou reto. Para cada aplicação e espessura de chapa existe o ajuste perfeito. O processamento de chapa é feito de maneira simples e sem esforço.
Possibilidade de uso das 2 faces de corte da lâmina
Pela fixação das lâminas é possível alcançar resultados de corte de alto padrão. Se o desempenho de corte cair, você pode girar a lâmina em 180° e o processo pode ser continuado com uma aresta de corte novinha. O resultado: uma qualidade de corte ideal em combinação com uma longa vida útil da ferramenta.
Velocidade de trabalho ideal
Um regulador da velocidade de fácil utilização no motor regula o número de ciclos e se adapta individualmente à aplicação. Isso é especialmente adequado quando o trabalho é feito segundo um plano e usa-se muitos raios e aço inoxidável. Com a redução do número de ciclos, chega-se ao torque ideal, principalmente durante o processamento de espessuras de chapa a partir de 4 mm. Para o corte de aço inoxidável é recomendável o uso de velocidades mais baixas. Com o regulador de velocidade é possível variar a velocidade de trabalho e ajustar conforme a situação.
TruTool S 450
| |
|---|---|
| Espessuras máximas da chapa | |
| Espessura máxima da chapa de aço 400 N/mm² | 4,5 mm |
| Espessura máxima da chapa de aço 600 N/mm² | 3,5 mm |
| Espessura máxima da chapa de aço 800 N/mm² | 2,5 mm |
| Espessura máxima da chapa de alumínio até 250 N/mm² | 5 mm |
| Raios | |
| Raio mais pequeno | R 35 / L 25 mm |
| Informações gerais | |
| Velocidade de Trabalho | 4 m/min - 6 m/min |
| Número de pancadas em carga nominal | 1600 1/min |
| Diâmetro do furo inicial | 75 mm |
| Consumo nominal | 1400 W |
| Peso | |
| Peso sem cabo | 6,2 kg |
