TruDiode, o laser de diodo com eficiência energética
TruDiode, o laser de diodo com eficiência energética
Laser de diodo

TruDiode

O laser de diodo com eficiência energética

    - / -
    • Vista geral
    • Aplicações
    • Dados técnicos
    • Opções
    • Software
    • Sistema de sensores
    • Soluções em máquinas
    • Ópticas de focalização
    • Mais Menos
    Especialista econômico em soldagem

    Os lasers de diodo TruDiode altamente eficientes em termos de energia convencem pelos seus resultados perfeitos com baixos custos operacionais. Quer seja na soldagem profunda, condutora de calor e de revestimento, na brasagem ou na soldagem de plástico: os lasers fornecem excelentes qualidades de costura com potências até à faixa de multikilowatt. A estrutura modular e compacta do TruDiode permite integrá-lo facilmente em seus sistemas de produção. Na rede de laser, você pode abastecer, de forma flexível, até quatro estações de trabalho.

    100% de potência constante

    Processos estáveis por meio da regulagem integrada e ativa de potência laser asseguram resultados reprodutíveis.

    > 40% de nível de eficiência

    O TruDiode preserva os recursos graças a um alto nível de eficiência e a uma gestão inteligente da energia.

    Utilização flexível

    O especialista em soldagem une plásticos e metais e isso com e sem material adicional.

    Extremamente compacto

    Graças ao princípio de diodo direto, o TruDiode convence por uma área de instalação significativamente inferior a 1m2.

    Sempre preparado

    Longa vida útil devido ao módulo de diodo com refrigeração passiva

    Estrutura com eficiência energética da óptica TruDiode
    Prodígio econômico

    Os lasers TruDiode praticamente não contêm quase nenhuma peça de desgaste. O conceito de refrigeração inteligente com trocador de calor integrado faz com que uma unidade de refrigeração externa seja muitas vezes desnecessária. Com a água de refrigeração dos diodos, você também resfria os sistemas ópticos e o cabo de luz laser. Juntamente com a alta eficiência energética dos lasers TruDiode, isso gera custos operacionais e de investimento muito reduzidos.

    Design óptico do TruDiode
    Estrutura modular

    A estrutura modular e compacta permite uma integração simples e rápida do laser TruDiode em seu sistema de produção. Além disso, é possível reequipar seu TruDiode posteriormente sem problemas. É possível, por exemplo, ajustar a potência laser ou a quantidade de saídas no campo, caso suas necessidades se alterem.

    Componente soldado a laser
    Inúmeras possibilidades no material

    Os lasers de diodo TruDiode são adequados para o processamento de metais e plásticos. Graças à alta qualidade do feixe e a potências de saída de 150 a 6.000 W, é possível obter resultados perfeitos durante a soldagem e brasagem.

    Soldagem de plástico com TruDiode

    Soldagem de plástico com TruDiode

    Os lasers de diodo TruDiode possibilitam a soldagem sem contato de materiais termoplásticos por meio do método de soldagem por transmissão de laser. Deste modo, é possível obter uniões extremamente resistentes, espessas e estéticas. O método de soldagem por transmissão de laser permite quase todas as geometrias de solda na junta sobreposta. A aplicação precisa de energia ocasiona um esforço térmico e mecânico mínimos.

    Cuba gastronômica soldada com condução de calor

    Cuba gastronômica soldada com condução de calor

    No caso da soldagem condutora de calor, o TruDiode funde os parceiros de união ao longo do ponto de soldagem. As fusões fluem entre si e solidificam em cordão de solda. Este cordão é liso e arredondado e não necessita de retrabalho. O método é utilizado para unir peças com paredes finas, por exemplo, para costuras de arestas nos cantos visíveis.

    viewport test images /w Retina support

    Ferramenta de dobra endurecida a laser com TruDiode

    Ferramenta de dobra endurecida a laser

    O TruDiode é excelente para o método do endurecimento a laser. Graças ao reduzido aporte térmico, a deformação na peça é também reduzida e os recursos de retrabalho são reduzidos ou totalmente desnecessários. Além disso, o laser possibilita a usinagem de peças de trabalho irregulares e tridimensionais.

    Soldagem a laser de revestimento com o TruDiode

    Transportador helicoidal fabricado com soldagem de revestimento

    Na solda a laser de revestimento (abreviação LMD para Laser Metal Deposition), o laser gera um banho de fusão na superfície do componente. Um bocal aplica automatizadamente pó metálico. Surgem cordões soldados entre si, que formam estruturas nos corpos básicos existentes ou componentes completos. Aqui foi aplicado um transportador helicoidal por meio de LMD sobre um tubo, camada por camada. Comparativamente a outros métodos generativos, as taxas de formação e o tempo de processamento são altos em LMD.

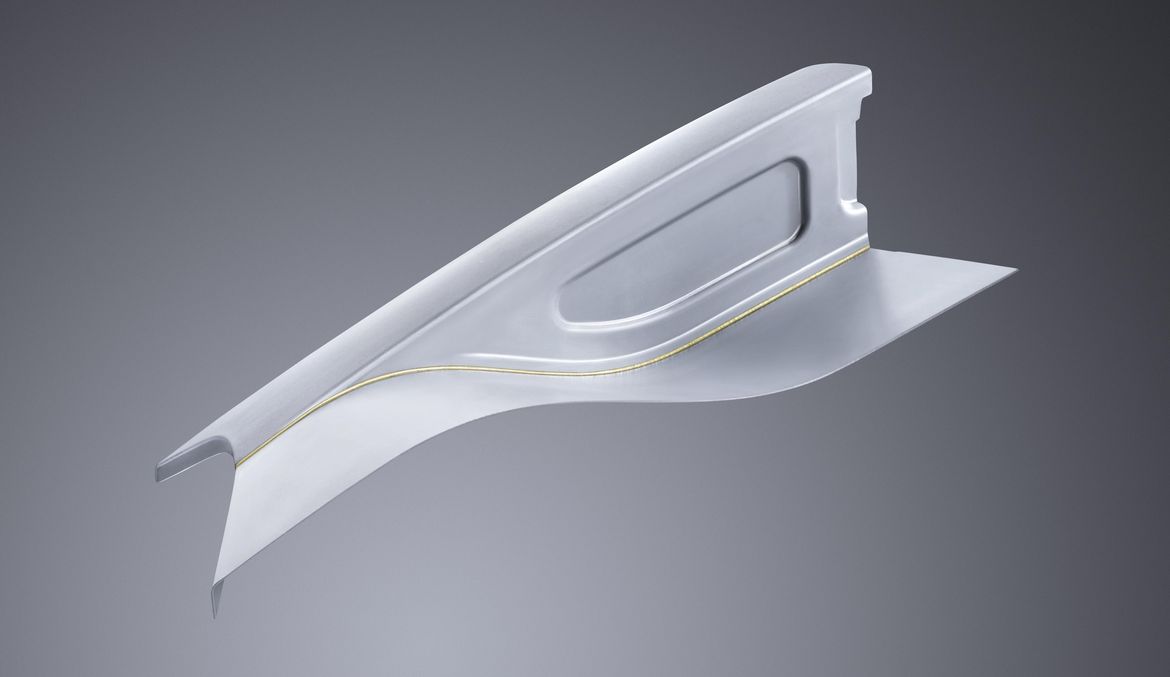

    Componente soldado a laser

    Brasagem

    Em caso de brasagem com laser, as partes das juntas são ligadas com ajuda de solda. Por causa da baixa temperatura de fundição do material da solda em comparação com a do material do componente, somente a solda derrete com o laser durante o processo. Ela escorre para a folga e se junta à superfície da peça de trabalho (ligação por difusão).

    Parâmetros do laser
    Potência do laser na peça de trabalho 150 W 300 W 600 W 900 W 2000 W 3000 W 4000 W 5000 W 6000 W
    Tipo: constante de potência com potência nominal ± 1 % ± 1 % ± 1 % ± 1 % ± 1 % ± 1 % ± 1 % ± 1 % ± 1 %
    Campo de potência progressivamente ajustável 3 W - 150 W 6 W - 300 W 12 W - 600 W 18 W - 900 W 40 W - 2000 W 60 W - 3000 W 80 W - 4000 W 100 W - 5000 W 120 W - 6000 W
    Strahlqualität 8 mm▪mrad 8 mm▪mrad 16 mm▪mrad 16 mm▪mrad 30 mm▪mrad 30 / 50 mm▪mrad 30 / 50 mm▪mrad 50 mm▪mrad 50 mm▪mrad
    Numerische Apertur 0,12 0,12 0,12 0,12 0,2 0,1 / 0,2 0,1 / 0,2 0,2 0,2
    Comprimento de onda 920 Nm - 970 Nm 920 Nm - 1050 Nm 920 Nm - 1050 Nm 920 Nm - 1050 Nm 920 Nm - 1040 Nm 920 Nm - 1040 Nm 920 Nm - 1040 Nm 920 Nm - 1040 Nm 920 Nm - 1040 Nm
    Diâmetro mín. do cabo de luz laser 150 μm 150 μm 300 μm 300 μm 600 μm 600 μm 600 μm 600 μm 600 μm
    Construção
    Dimensões (L x A x P) - - 1036 mm x 1250 mm x 709 mm 1036 mm x 1250 mm x 709 mm 870 mm x 1325 mm x 750 mm 870 mm x 1325 mm x 750 mm 870 mm x 1325 mm x 750 mm 870 mm x 1325 mm x 750 mm 870 mm x 1325 mm x 750 mm
    Dimensões, versão 19" (L x A x P) 483 mm x 495 mm x 513 mm 483 mm x 495 mm x 513 mm - - - - - - -
    Número máx. cabo de luz laser 2 2 4 4 2 2 2 2 2
    Instalação
    Tipo de protecção - - IP54 IP54 IP54 IP54 IP54 IP54 IP54
    Temperatura ambiente 5 °C - 40 °C 5 °C - 40 °C 5 °C - 45 °C 5 °C - 45 °C 10 °C - 50 °C 10 °C - 50 °C 10 °C - 50 °C 10 °C - 50 °C 10 °C - 50 °C
    PDF <1MB
    Ficha de dados técnica

    Os dados técnicos de todas as versões de produto como download.

    Com a TRUMPF, você tem a possibilidade de ajustar seu laser fixo à situação de operação e construção de forma flexível. Isso se aplica a todos os componentes de posicionamento do feixe e comando. Inclusive no abastecimento da água de refrigeração você tem várias opções. As interfaces para diversos sistemas ópticos estão previstas desde o início. Para economizar custos, sua fonte de radiação pode abastecer várias estações de trabalho ao mesmo tempo. O Serviço Remoto da TRUMPF ajuda você a garantir a disponibilidade de seu sistema a qualquer hora, em qualquer lugar.

    Aktive Leistungsregelung der TRUMPF Festkörperlaser
    Regulagem ativa da potência laser

    Independentemente da idade do aparelho laser ou das condições ambientais, a potência laser é mantida constante em um valor predefinido (com um desvio típico de ±1%). Assim, são assegurados resultados reprodutíveis do processamento durante toda a vida útil do laser.

    Óptica fixa combinável com o TruDiode
    Refrigeração para ópticas de processamento/cabo de luz laser

    As ópticas de processamento e o cabo de luz laser podem ser refrigerados, de forma simples e confortável, através da água de refrigeração do laser. Assim, não é necessária uma refrigeração em separado.

    Serviço remoto TRUMPF
    Serviços remotos

    Em caso de avaria, os especialistas de serviço da TRUMPF acessam ativamente o seu laser através de uma conexão remota segura. Na maior parte dos casos é possível eliminar a falha diretamente dessa forma ou alterar a configuração do laser, de maneira que você possa continuar produzindo até o recebimento da peça de reposição. Isso possibilita a máxima disponibilidade.

    Diversidade de interfaces dos lasers fixos da TRUMPF
    Multiplicidade de interfaces - para integração simples

    As interfaces são decisivas para a integração de um laser TruDiode em sua máquina ou linha de produção. Por isso, os lasers fixos da TRUMPF oferecem interfaces em todos os sistemas convencionais de barramento de campo. Também estão disponíveis: interface de tempo real, I/O paralela digital, interface para sensores do processo, interface de software OPC UA, cartões analógicos de entrada, interface para ópticas inteligentes TRUMPF, por exemplo, CFO ou PFO.

    A TruFiber dispõe de uma interface para a conexão de ópticas de processamento TRUMPF, por exemplo, o PFO 20.
    Inteligente até à peça de trabalho

    O TruDiode dispõe de interfaces para o comando de ópticas TRUMPF inteligentes, por exemplo, a óptica de focalização monitorada CFO ou a óptica scanner PFO. A programação da óptica de processamento é confortável por meio de um comando laser e sem a necessidade de um computador ou comando adicional. Os dados determinados e os respectivos valores limite, inclusive mensagens de advertência e erro, podem ser visualizados no comando laser TruControl.

    Design óptico do TruDiode
    Guia do raio flexível

    Existe uma grande variedade de possibilidades na guia do feixe para que você possa planejar flexivelmente com seu laser. A guia do raio está integrada na carcaça compacta. Conecte simplesmente o cabo de luz laser por meio de Plug & Play às diferentes estações de trabalho. Você escolhe o número de 2 a 4 saídas de fibra. Graças à construção modular, a potência laser e a quantidade de saídas pode ser equipada em qualquer momento no campo.

    TRUMPF Laser Network
    TRUMPF Laser Network

    Na rede de laser, você pode ligar em rede um ou vários lasers TruDiode com 2 a 4 estações de trabalho. Nesse caso, seu laser divide sua potência por várias estações ou as alimenta com toda a potência alternadamente. Isso aumenta a carga do laser, reduz os custos da peça e permite inclusive a combinação de diversas aplicações diferentes.

    Comando TruControl

    TruControl

    TruControl é o software de comando para seu laser fixo da TRUMPF – para a operação rápida e simples. As formas do pulso são programadas individualmente conforme sua aplicação. A potência laser é regulada em tempo real para a mais alta reprodutibilidade de seus resultados de processamento. Para você poder rastrear dados de qualidade importantes das suas peças produzidas, mesmo após alguns anos, o módulo de software opcional DataStore registra todos os dados relevantes para a qualidade.

    Se existirem comandos externos, o TruControl comunica com eles por meio de todas as interfaces convencionais. As entradas são efetuadas por meio da tela tátil do painel de comando ou de um painel PC. Você liga seu laser à rede através da Ethernet e conecta vários PCs.

    Graças ao sistema de sensores da TRUMPF, você produz de maneira eficiente e econômica sempre. Os produtos do sistema de sensores VisionLine, CalibrationLine ou pirômetros integrados garantem a estabilidade dos processos ao monitorar todos os processos na produção laser e, com isso, contribuem de forma relevante para a segurança do processo. A operação prossegue durante a medição – as interrupções não são necessárias. Você economiza um tempo de produção precioso.

    Processamento de imagens

    O processamento de imagens VisionLine da TRUMPF detecta características nos componentes e assegura que seja sempre soldado no sítio certo.

    Processamento de imagens, VisionLine Basic
    VisionLine Basic

    Uma imagem da câmera digital com retículo no foco laser ajuda na observação da peça de trabalho e na aprendizagem.

    Ferramenta de calibragem

    A ferramenta CalibrationLine da TRUMPF verifica e corrige, em intervalos regulares e individualmente definíveis, a posição de foco e potência laser na peça.

    O CalibrationLine Focus verifica se a posição de foco na peça ainda corresponde às especificações.
    CalibrationLine Focus

    Verificação regular da posição de foco

    Regulagem da temperatura

    A regulagem de temperatura da TRUMPF fornece resultados de grande qualidade estética na soldagem de plástico.

    Temperaturregelung
    Regulagem da temperatura

    A regulagem da temperatura registra a intensidade da irradiação de calor

    Monitoramento de uniões

    O monitoramento de uniões da TRUMPF controla a descida do componente durante a soldagem por transmissão de laser de plásticos.

    Fügewegüberwachung, TRUMPF Sensorik
    Monitoramento de uniões

    Desativação automática do laser após um determinado grau de fusão do material

    Laser e sistema laser – um par perfeito para a gente. Todas as fontes de radiação são ajustadas de maneira ideal às exigências dos sistemas laser da TRUMPF. Faça a sua escolha entre as diversas versões e opções. Assim você consegue um sistema sob medida para suas tarefas. Também é possível integrar nossos lasers diretamente em sua linha de produção.

    TruLaser Cell 3000, excepcionalmente universal
    TruLaser Cell 3000

    Excepcionalmente universal

    TruLaser Station 5005, o caminho fácil para a soldagem a laser
    TruLaser Station série 5000

    O caminho fácil para a soldagem a laser

    A TRUMPF oferece a você todos os componentes necessários para a condução do raio do laser até à peça de trabalho. Isso inclui diversas ópticas de focalização com precisão e confiabilidade comprovadas ao longo de muitos anos de uso industrial. Os sistemas ópticos são fáceis de integrar - tanto em estações de operação autônomas como em linhas de produção completas. As ópticas de processamento da TRUMPF são totalmente compatíveis com os laser TRUMPF e estão disponíveis em todos os comprimentos de onda.

    Ópticas de focalização

    Seja para soldar, cortar, remover, aquecer ou perfurar: com sistemas ópticos de focalização robustos da TRUMPF, você obtém resultados de processamento de alta qualidade!

    Óptica de focalização BEO D35 para soldagem com laser fixo
    BEO D35

    Utilização versátil - Solda, corte e perfuração

    Óptica de focalização BEO D70 com câmera de monitoramento, Crossjet e bico de pérolas
    BEO D70

    Grandes distâncias de trabalho com pequeno diâmetro de foco

    Óptica de focalização monitorada CFO
    CFO

    Inteligência para seu processo de soldagem - ópticas de processamento CFO para laser fixo

    Ópticas de focalização programáveis

    Os sistemas ópticos ideais para o processamento remoto

    Óptica de focalização programável PFO 1D
    PFO 1D

    O PFO 1D pode ser ajustado individualmente e garante a máxima qualidade de cordão de solda em vobulação.

    Óptica de focalização programável PFO 20
    PFO 20

    Soldagem e perfuração com óptica de focalização programável PFO

    Dependendo do país, pode haver divergências na oferta de produtos e nos dados apresentados. Reserva-se o direito de efetuar alterações em tecnologia, equipamento, preço e oferta de acessórios. Entre em contato com nosso parceiro no local para saber se o produto está disponível em seu país.
