Láser de fibra monomodo

El láser de fibra monomodo TruFiber de TRUMPF proporciona la máxima calidad del haz. Esto posibilita procesos de soldadura y corte altamente dinámicos. Al mismo tiempo, permite una zona de influencia térmica reducida y estructuras de filigrana. Además, el láser despliega sus virtudes durante la soldadura en combinación con la oscilación del haz (wobbling). Aquí alcanza resultados de calidad óptima con una mayor profundidad de soldadura y anchura variable de la costura. Los ámbitos de aplicación del TruFiber son, por ejemplo, la electromovilidad, la electrotecnia y la electrónica, así como la tecnología mecánica de precisión y la tecnología médica.

Solución integral en un mismo lote

El láser, el sistema de mando, la guía del haz, la óptica para el procesado y la unidad de sensor están perfectamente armonizados en TRUMPF y se combinan a la perfección.

Resultados del proceso 100 % constantes

Gracias a su concepto especialmente robusto, el TruFiber resiste interferencias y deterioros externos.

Soldadura por láser con oscilación

La oscilación del haz láser aporta ventajas en la geometría de soldadura y la calidad del cordón de soldadura

Inteligencia incluida

El TruFiber ofrece un elevado grado de integración y el sistema de mando inteligente TruControl.

Máxima seguridad del láser

Los constructores de maquinaria e instalaciones son responsables de la seguridad de manejo de los dispositivos láser. El TruFiber proporciona el máximo nivel de seguridad.

Optimizado para la Industria 4.0

Analice y controle sus procesos de producción

Todo en un mismo lote

¿Busca el sistema óptico de enfoque adecuado para el mecanizado remoto? ¿Desea configurar su proceso láser en función de características a detectar en el componente? ¿Quiere tener la certeza de que la potencia del láser seguirá siendo estable incluso al cabo de diez mil componentes? ¿No quiere adquirir un refrigerador adicional para cables de fibra óptica y ópticas? ¿Desea que su proceso láser funcione de manera robotizada? En estos y otros muchos casos de aplicación, el TruFiber con periféricos ofrece una solución integral.

Versiones de TruFiber: 19 pulgadas, autónomo, con ruedas

¿Qué tipo le conviene?

Escoja el diseño de su TruFiber según el concepto de instalación. Puede optar entre ubicar el láser ocupando poco espacio, p. ej. en su armario de distribución, o disponerlo al lado de este de manera flexible. En este caso, es posible integrar hasta 1 kW el refrigerador del láser en el armario del láser ahorrando espacio.

Preparado para la Industria 4.0

Con el TruFiber dará un gran paso hacia la fábrica inteligente. La conectividad del láser mediante OPC/UA optimiza la conexión óptima a la red del láser de fibra, de manera estandarizada, segura e independiente. Factory Gate le permite integrar varios aparatos en la red, incluso abarcando varios centros de producción. Asimismo, el Condition Monitoring le muestra con total transparencia todos los estados del láser mediante paneles de control. Además, el Precision Time Protocoll posibilita la sincronización exacta de todos los sensores y el acceso remoto para permitir un servicio cómodo desde cualquier lugar.

Refrigeración incluida

La óptica para el procesado y el conector del cable de fibra óptica se pueden enfriar con rapidez y comodidad mediante el agua de refrigeración del láser. En la parte trasera del TruFiber se encuentran las correspondientes salidas de agua de refrigeración. Por consiguiente, resulta innecesaria una refrigeración aparte de la óptica y del cable de fibra óptica.

Performance Level e

El Performance Level e permite acortar a 25 ms y 90 ms, respectivamente, el tiempo de apagado y encendido del circuito de seguridad de parada de emergencia. Esta rapidez reduce el tiempo de ciclo de sus instalaciones, sobre todo al producir componentes cuya transferencia requiera la apertura del circuito de seguridad.

Soldadura en la tecnología de baterías

El TruFiber está indicado para las más diversas tareas en la electromovilidad. La excelente calidad del haz ayuda, por ejemplo, al soldar uniones mixtas, tales como conectores de celdas. Al soldar barras de bus con el TruFiber, la elevada intensidad permite aumentar la profundidad de soldadura.

Soldadura por oscilación

La oscilación del haz láser simultánea al movimiento de avance aporta múltiples ventajas al proceso y mayores grados de libertad; p. ej., mejor calidad del cordón de soldadura, anchura de la costura, así como una profundidad de soldadura homogénea.

Soldadura de horquillas para motores eléctricos

En función del tamaño y de los requisitos del mecanizado de horquillas para motores eléctricos, los láseres TruFiber están indicados para esta tarea. Durante el posicionamiento del haz láser a lo largo de la ranura de unión, el sistema de procesamiento de imágenes VisionLine presta asistencia en combinación con la óptica de enfoque programable PFO

Sistemas de implantes de titanio cortados por láser.

Corte por láser de precisión

Gracias a su excelente capacidad de focalización, el TruFiber le proporciona resultados de mecanizado dinámicos y de alta precisión en estructuras de filigrana, y al mismo tiempo optimiza la duración de sus procesos.

Soldadura láser de precisión

Con el TruFiber como herramienta, obtendrá los cordones de soldadura más precisos minimizando la aplicación de energía en la pieza de trabajo, por ejemplo, al soldar cordones en componentes eléctricos.

-/-

	TruFiber 1500	TruFiber 2000	TruFiber 2000 New Generation
Paramentros láser
Potencia del láser en la pieza	1500 W	2000 W	2000 W
Constancia de potencia con potencia nominal	± 1 % con regulación activa de potencia	± 1 % con regulación activa de potencia	± 1 % con regulación activa de potencia
Margen de potencia ajustable de forma continua	45 W - 1500 W con regulación activa de potencia	60 W - 2000 W con regulación activa de potencia	60 W - 2000 W con regulación activa de potencia
Longitud de onda	1075 nm ± 7 nm	1075 nm ± 7 nm	1075 nm ± 7 nm
Diámetro cable de luz láser	26 μm	26 μm	50 μm
Longitud del cable de luz láser	10 m	10 m	20 m
Calidad del haz	2,1 mm▪mrad
Forma constructiva
Dimensiones, versión Compact (Ancho x Alto x Profundo)	448 mm x 568 mm x 896 mm	448 mm x 568 mm x 896 mm	448 mm x 568 mm x 896 mm
Número máx. de cables de fibra óptica	1	1	1
Montaje
Temperatura ambiente	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C

PDF <1MB

Ficha de datos técnicos

Los datos técnicos de todas las variantes de producto para descargar.

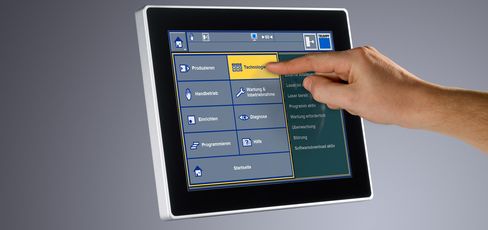

TruControl

TruControl es el sistema de mando rápido y de manejo sencillo para los láseres de estado sólido TRUMPF. Regula la potencia del láser en tiempo real para lograr resultados reproducibles. Los módulos adicionales están concebidos especialmente para los requisitos del TruFiber. Así, la opción CutAssist adapta automáticamente los parámetros láser a la velocidad en la trayectoria del sistema de guiado. Para garantizar la trazabilidad de las piezas, el módulo DataStore almacena todos los datos importantes para la calidad.

Si existen mandos externos, TruControl comunica con ellos a través de todas las interfaces habituales. La introducción de datos se realiza a través de la pantalla táctil del cuadro de mando o un ordenador industrial. A través de Ethernet, podrá conectar su láser a la red y añadir varios PC.

IR AL PRODUCTO

Aplicación Smart Teach

La aplicación PFO Smart Teach le permite crear rápidamente programas láser para su óptica de enfoque programable (PFO). Ya se trate de soldadura por láser, corte por láser o limpieza por láser, podrá programar en Teach-in directamente junto al componente. A tal fin, la cámara integrada en la PGO transmite imágenes en vivo a la aplicación. Gracias a PFO SmartTeach ahorrará valioso tiempo en el ajuste, dependiendo del componente hasta un 50 % en comparación con la programación en Teach-in convencional.

IR AL PRODUCTO

Con TRUMPF tiene la posibilidad de adaptar de forma flexible su láser de estado sólido a su situación operativa y de montaje. Esto se aplica para casi todos los componentes de la guía del rayo y el control. En la refrigeración del láser también dispone de varias opciones. Los puntos de conexión para diferentes sistemas ópticos están ya previstos de antemano. El servicio remoto de TRUMPF le ayuda en cualquier lugar y en cualquier momento a garantizar la disponibilidad de su instalación.

Regulación de la potencia del láser

Resultados del proceso 100 % constantes: la regulación integrada de la potencia del láser mide y regula la potencia a tiempo real con una precisión del +/- 1 %. De este modo obtendrá siempre resultados del proceso idénticos. La regulación de la potencia del láser tiene lugar con independencia de las condiciones ambientales. Gracias a su concepto especialmente robusto, el TruFiber posee una resistencia extremadamente elevada a interferencias y deterioro externos.

TruFiber 1000 con refrigerador por compresor

Refrigerador con compresor integrado

El diseño autónomo le ofrece una unidad de láser llave en mano completa en el armario, con un refrigerador por compresor de agua-aire integrado hasta 1 kW. Gracias a la superficie de apoyo compacta del equipo en su conjunto, se puede integrar fácilmente en instalaciones de mecanizado por láser.

Inteligente hasta la pieza de trabajo

Los sistemas ópticos inteligentes se sincronizan con su láser a través de una interfaz propia. Así, podrá utilizar la óptica de enfoque programable PFO de manera óptima para sus propósitos. La programación de la óptica para el procesado se realiza cómodamente a través del mando del láser. Por ejemplo, es posible superponer geometrías de oscilación directamente a la geometría de la trayectoria. No se requieren sistemas de mando adicionales.

Diversidad de inferfaces para facilitar la integración

Las interfaces son determinantes para la integración de un láser TruFiber en su máquina o línea de producción. De ahí que los láseres de estado sólido de TRUMPF incorporen interfaces a todos los sistemas de buses de campo habituales. Además están disponibles: interfaz de tiempo real, E/S digital paralela, interfaz para unidad de sensor de procesos, interfaz de software OPC UA, tarjeta de entrada analógica, interfaz para sistema ópticos inteligentes TRUMPF (sistema óptico de enfoque controlado, sistema óptico de enfoque programable).

Servicios remotos

En caso de producirse una avería, los expertos del servicio técnico TRUMPF acceden activamente a su láser a través de una conexión remota segura. A menudo, de ese modo se soluciona la avería directamente o se modifica la configuración del láser de modo que usted pueda seguir produciendo hasta que llegue la pieza de repuesto.

Condiciones del entorno ampliadas

El TruFiber de TRUMPF puede utilizarse de forma fiable incluso en regiones con climas extremos. Por ejemplo, la versión para temperaturas tropicales del láser de fibra amplía la humedad relativa hasta el 100 % a 32 °C.

Procesamiento de imágenes

El procesamiento de imágenes VisionLine de TRUMPF reconoce características en los componentes y se ocupa de que siempre se suelde en el lugar correcto.

VisionLine Basic

Una imagen de cámara digital con cruz reticular dentro del foco láser ayuda a observar la pieza de trabajo y a programar en teach-in.

VisionLine Detect

La detección de características ofrece la posibilidad de integrar de manera sencilla programas de procesamiento de imágenes en el proceso de fabricación.

VisionLine Project

Con un paquete de servicios adicionales, TRUMPF le suministra la solución completa para tareas complejas de procesamiento de imágenes.

Ir al grupo de productos

Sistema de medición CalibrationLine

La herramienta de calibrado CalibrationLine de TRUMPF comprueba y corrige a intervalos regulares, definibles de manera individualizada, la posición del foco y la potencia del láser en la pieza de trabajo.

VisionLine Basic

Una imagen de cámara digital con cruz reticular dentro del foco láser ayuda a observar la pieza de trabajo y a programar en teach-in.

VisionLine Detect

La detección de características ofrece la posibilidad de integrar de manera sencilla programas de procesamiento de imágenes en el proceso de fabricación.

VisionLine Project

Con un paquete de servicios adicionales, TRUMPF le suministra la solución completa para tareas complejas de procesamiento de imágenes.

Ir al grupo de productos

TRUMPF le ofrece todos los componentes que necesita para la guía del rayo desde el láser hasta la pieza de trabajo. Incluso para diferentes ópticas de enfoque que haya acreditado durante años de aplicación industrial como precisas y fiables. Los sistemas ópticos son fáciles de integrar, tanto en estaciones de mecanizado autónomas como en líneas de producción completas. La estructura modular permite que los sistemas ópticos puedan adaptarse siempre a los tipos de láser y a las diferentes situaciones de mecanizado.

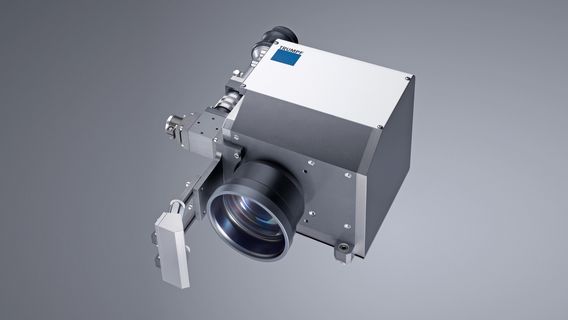

Sistemas ópticos de enfoque programable

Tanto para soldar, como para cortar, arrancar materiales, calentar o taladrar, con las ópticas de enfoque de TRUMPF obtendrá resultados de proceso de gran calidad.

El TruFiber dispone de una interfaz para la conexión de ópticas para el procesado TRUMPF como, por ejemplo, el sistema óptico de enfoque programable PFO 20.

PFO 14

Soldadura y taladrado con el sistema óptico de enfoque programable PFO

PFO 33-2

Soldadura y taladrado con el sistema óptico de enfoque programable PFO

Ir al grupo de productos

Dependiendo del país, es posible que existan diferencias con respecto a esta gama de productos y a estos datos. Nos reservamos el derecho a realizar modificaciones en la técnica, equipamiento, precio y oferta de accesorios. Póngase en comunicación con su persona de contacto en su zona para saber si el producto está disponible en su país.
