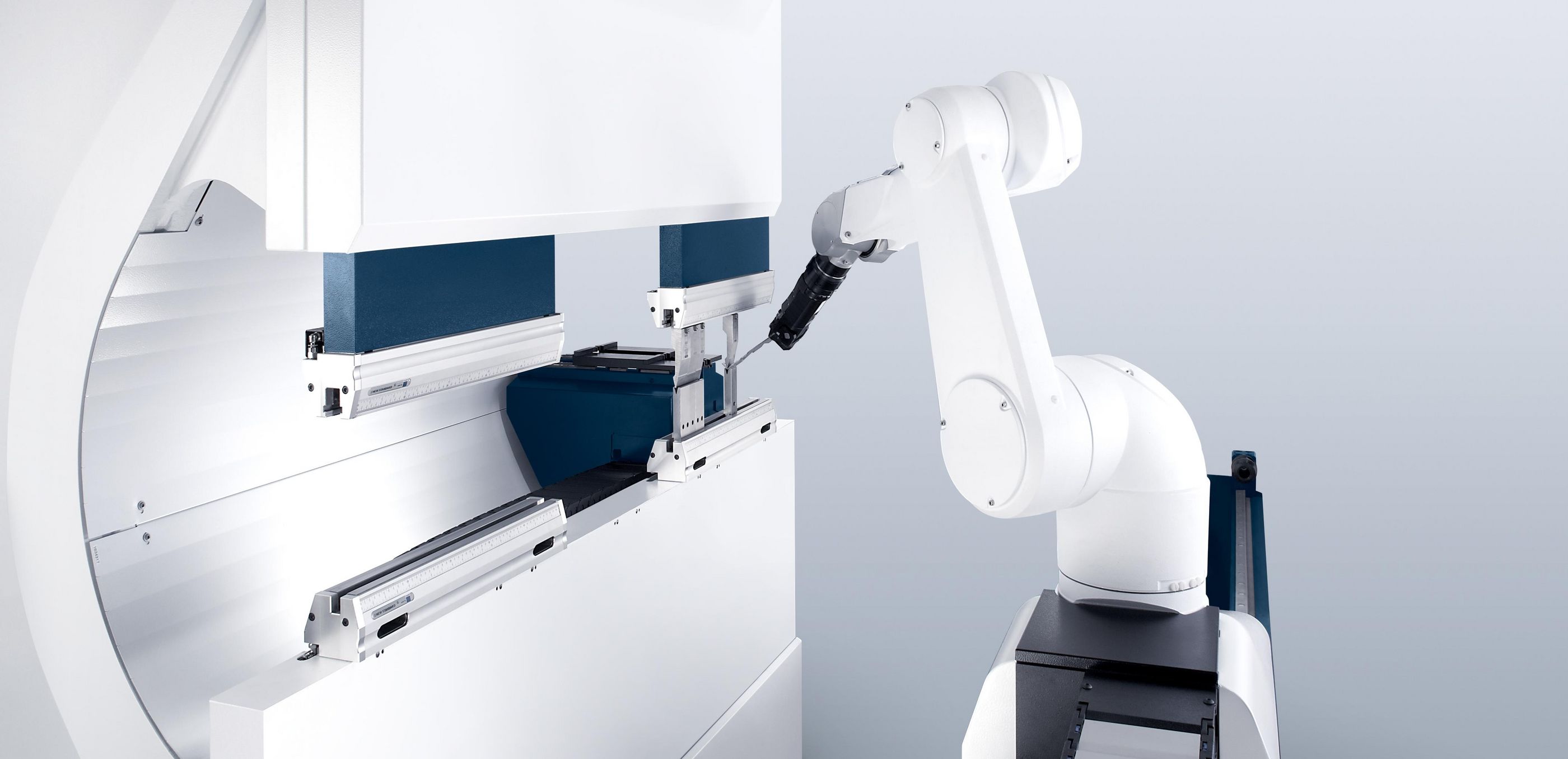

TruBend Cell 7000, BendMaster
TruBend Cell 7000, BendMaster
Dobradeiras

TruBend Cell 7000

O BendMaster processa todos os componentes para você

    - / -
    • Vista geral
    • Aplicações
    • Dados técnicos
    • Equipamento
    • Software
    • Ferramentas
    • Mais Menos
    Célula de dobra inovadora de alta velocidade

    Com o TruBend Cell 7000, os usuários têm à disposição um sistema compacto para dobras altamente dinâmicas e econômicas de peças pequenas.

    Produção mais rápida

    Os encostos traseiros e um conceito de acionamento dinâmico fazem do TruBend Cell 7000 a célula de dobra de peças pequenas mais rápida do mundo.

    Especializado em peças pequenas

    Produza peças pequenas de até 500x380 mm com mais eficiência.

    Produção automática

    Graças ao sistema de transporte, você tem possibilidades de depósito flexíveis para as peças acabadas.

    Ângulos exatos

    Peças boas a partir da primeira peça – graças ao ACB.

    Saber mais
    Troca de ferramenta sem esforço

    O ToolMaster Bend faz a equipagem automaticamente.

    Saber mais
    Fluxo de material ideal

    O LoadMaster Bend faz o carregamento rápido, seguro e durante a operação.

    Saber mais
    TruBend Cell 7000 – a célula de dobra mais rápida do mundo
    TruBend Cell 7000 com ToolMaster Bend
    TruBend Cell 7000, fixação de ferramenta dividida
    Fixação de ferramenta

    Fixação de ferramenta dividida para melhor uso das garras, não há perda de tempo com troca de posição.

    LoadMaster Bend, sensor de chapa integrado
    Transferência precisa para o BendMaster

    O sensor de chapa integrado do LoadMaster Bend efetua uma medição óptica das placas e garante uma transferência com a posição correta para o BendMaster.

    LoadMaster Bend
    LoadMaster Bend

    O LoadMaster Bend carrega as prensas-dobradeiras durante a operação com as placas. Um sensor de chapa integrado as transfere com a posição exata para o BendMaster.

    TruBend Cell 7000, pinça de aperto

    Pinça de aperto

    A pinça de aperto permite a dobra automática de peças pequenas. Seus eixos linear e de rotação reduzem o tempo de troca de posição.

    TruBend Cell 7036
    Tamanho do componente máx. 500 mm x 380 mm
    Peso do componente máx. 3 kg
    Capacidade de carga máx. 15 kg
    Espessura da chapa mín. 8 mm
    Força de prensa 360 kN
    Velocidade de Trabalho bis zu 50 mm/s
    Dimensões da célula de dobra 5,5 m x 3,9 m
    PDF <1MB
    Ficha de dados técnica

    Os dados técnicos de todas as versões de produto como download.

    Várias funções fazem da TruBend Cell 7000 uma célula de dobra bastante rápida e precisa.

    Completamente automatizado

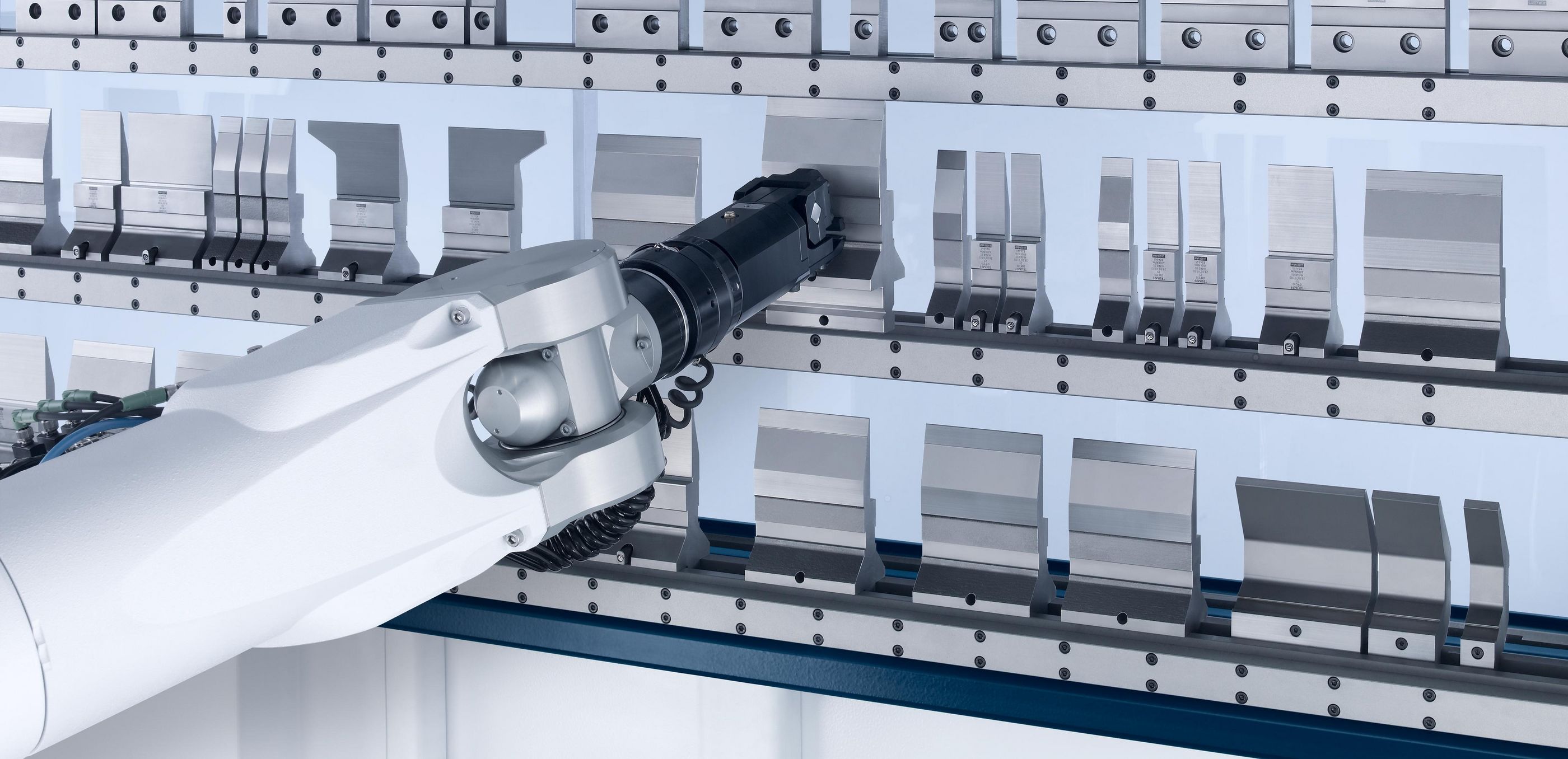

    ToolMaster Bend
    ToolMaster Bend

    A troca de ferramenta simples: o ToolMaster Bend faz a equipagem das ferramentas adequadas automaticamente.

    LoadMaster Bend
    Sistema de transporte

    Um sistema de transporte deposita as peças acabadas em caixas ou as descarrega sobre o transportador de paletes.

    TruBend Cell 7000, console de troca de garra
    Console de troca de garra com estação de limpeza de ferramentas

    A troca da garra do BendMaster é feita automaticamente. Uma estação de limpeza limpa as ferramentas para você.

    Precisão

    Sistema de medição de ângulo ACB
    Sistema de medição de ângulo ACB

    Com o sistema de medição de ângulo ACB você consegue ângulos exatos de maneira consistente – sem intervenções manuais.

    Sistema de medição de ângulo ACB Wireless

    O ACB Wireless garante o ângulo perfeito, principalmente em curvas, superfícies espelhadas ou talas internas. O sistema simples de usar corrige, se necessário, o ângulo automaticamente, a comunicação entre a ferramenta e o comando é feito sem cabos.

    TruTops Bend

    Garanta a melhor qualidade a partir da primeira peça! Na programação de células de dobra automatizadas, o TruTops Bend garante isso com o conhecimento de dobras integradas da TRUMPF na forma de fatores de dedução e algoritmos para a seleção de ferramenta e cálculo de sequências de dobras.

    Software

    O portfólio de software TruTops completo oferece suporte durante todo o processo de fabricação. Controle de maneira fácil e pontual o andamento da operação, desde o gerenciamento dos pedidos dos clientes e processos de compra até à entrega da peça pronta. Graças ao acoplamento direto com o comando da máquina, você mantém o status de seus pedidos sob controle a qualquer momento.

    ToolMaster Bend
    Ferramentas com chip

    As ferramentas de dobra da TruBend Cell 7000 são equipadas com um chip de identificação. Dessa maneira, o ToolMaster detecta a posição, o tipo de ferramenta e a rotação da ferramenta automaticamente.

    Sistema de medição de ângulo ACB
    Ferramentas com ACB

    As ferramentas sensoras da TRUMPF funcionam segundo o princípio ACB comprovado. Discos de toque aplicados na forma da ferramenta medem diretamente na zona do processamento. Assim como as ferramentas padrão da TruBend Cell 7000, as ferramentas sensoras também estão equipadas com um chip.

    Dependendo do país, pode haver divergências na oferta de produtos e nos dados apresentados. Reserva-se o direito de efetuar alterações em tecnologia, equipamento, preço e oferta de acessórios. Entre em contato com nosso parceiro no local para saber se o produto está disponível em seu país.

    Esses temas também podem ser interessantes

    ToolMaster, automatischer Werkzeugwechsler
    Automação de dobradeiras

    O sistema de troca de ferramentas automatizado para sua dobradeira da TRUMPF assume todos os processos de configuração e permite que você economize tempo e esforço com isso.

    TRUMPF Produktportfolio
    Portfólio de produtos da TRUMPF

    A iTRUMPF oferece soluções de produção nas áreas de máquinas e sistemas, laser, eletrônica, ferramentas elétricas, Smart Factory, software e serviços.

    Biegewerkzeuge Standard
    Ferramentas de dobra

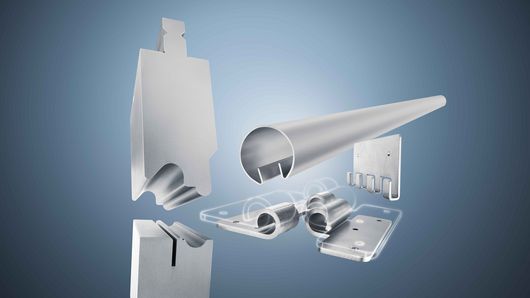

    Maior liberdade nas dobras: aproveite nossa gama abrangente de ferramentas de dobra ou solicite a fabricação de ferramentas especiais de acordo com suas necessidades.
