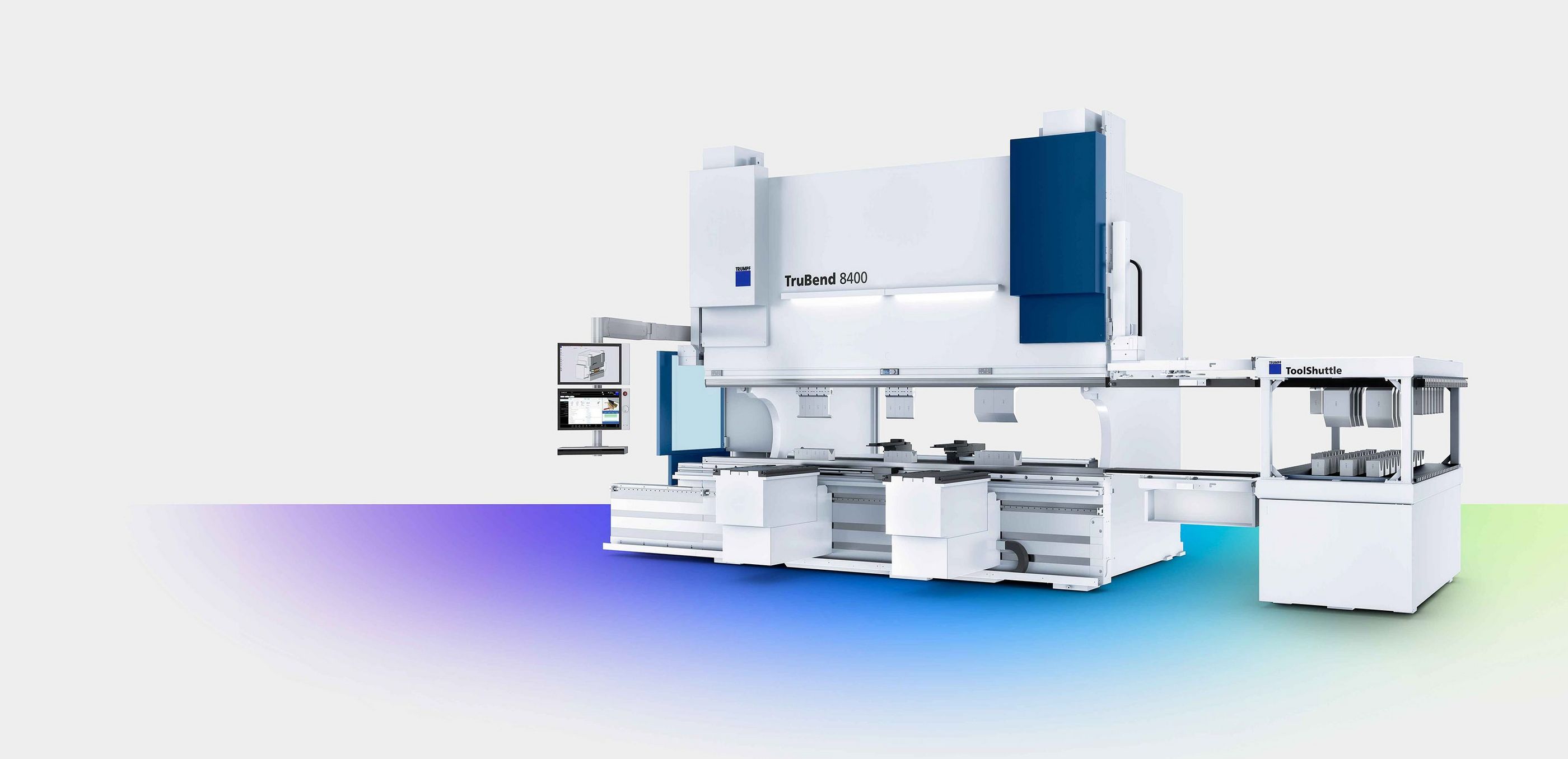

Wenn wahre Größe zählt: Flexible Großformatmaschine für Heavy-Duty-Anwendungen in hoher Genauigkeit
Wenn Sie eine Spezialmaschine benötigen, die auch bei unterschiedlichsten Aufgaben und besonderen Anforderungen nicht sofort an ihre Leistungsgrenze kommt und selbst bei großen Teilen leicht zu bestücken ist, dann ist die TruBend Serie 8000 für Sie gemacht. Diese Spezialmaschine ist für jede Heavy-Duty-Aufgabe bestens gerüstet und leicht zu bedienen. Die gewaltige Presskraft kommt auch mit den größten Herausforderungen klar, ohne an Präzision einzubüßen. Die Möglichkeiten für große und schwere Bauteile waren nie größer, auch dank der verfügbaren Tandemausführung. Für noch größere Biegelängen und Tonnagen stehen unsere Unterflurmaschinen als ideale Ergänzung bereit.
Weil Premiumleistung keine Grenzen kennt.
Weil die Maschine flexibel für unterschiedliche Applikationen eingesetzt werden kann, stehen zahlreiche Customizing-Optionen zur Verfügung, mit denen Sie Ihre individuelle TruBend Serie 8000 erhalten.
Weil eine Großformatmaschine auch Großes handhaben soll, gibt es die Überflurausführungen mit bis zu 400 t und 6,10 m Länge oder bis zu 600 t und 4,40 m Länge.

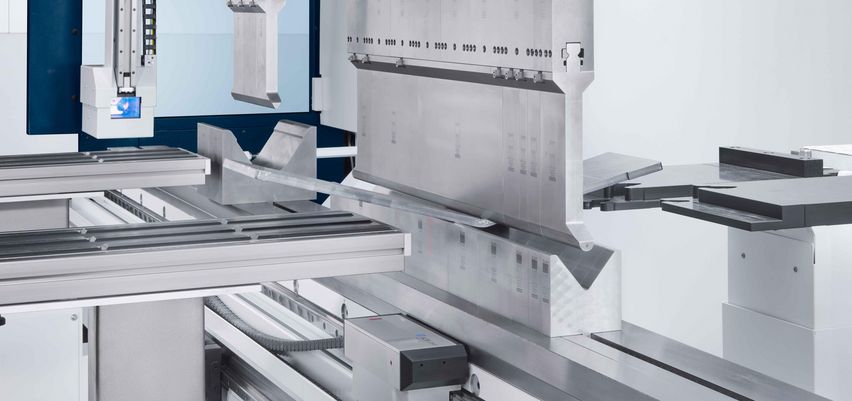

Weil keine Aufgabe zu schwer sein darf, halten Bombierung und hydraulische Ober- und Unterwerkzeugklemmungen bis zu 6.000 kN/m stand.
Weil es an der Bestückung und Handhabung nicht scheitern soll, bietet die Maschine eine große Ausladung und Auswahl an Ausstattungen, die die Verarbeitung erleichtern.
Weil Ihre Investition in TRUMPF langfristig wertvoll ist, bieten wir neben innovativen Maschinen auch exzellenten Service und viele begleitende Leistungen.
Hoch schachteln, einfach ausfädeln
Bei einer Einbauhöhe von 880 mm finden auch Werkstücke mit großen Schachtelhöhen Platz. Maschinenbediener können die Werkstücke bequem biegen und wieder ausfädeln. Ein weiteres Plus: Alle TRUMPF Standardwerkzeuge sind ohne Adapter kompatibel, dank 700-mm-Hub.

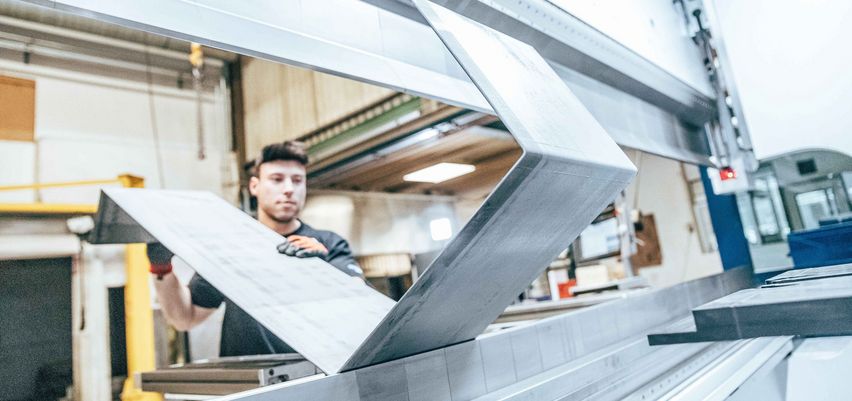

Lange, dünne Bauteile biegen
Dank der großen Abkantlänge von 4,40 m eignen sich die Biegemaschinen der TruBend Serie 8000 sowohl für große und schwere als auch für lange, dünnere Bauteile.
Rüstzeit sparen
Praktisch ist das Stationenbiegen. Dabei setzen Sie verschiedene Ober- und Unterwerkzeuge nebeneinander ein und bearbeiten so unterschiedliche Bauteile und Biegungen, ohne jedes Mal umrüsten zu müssen.

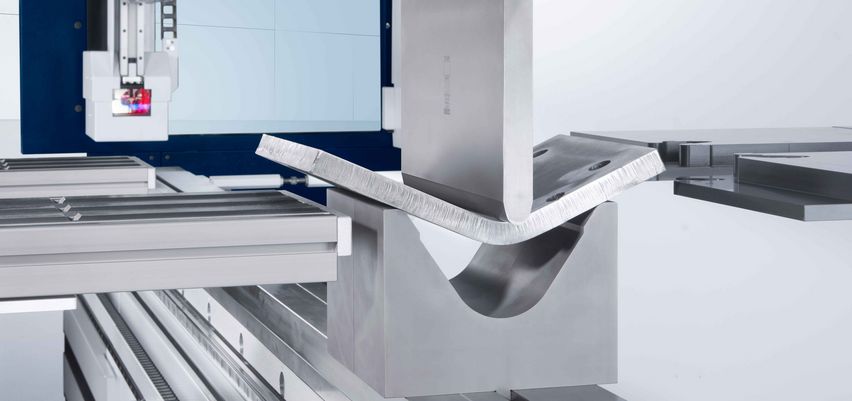

Kraftpaket
Mit einer Presskraft von bis zu 600 t/m sind die Maschinen der neuen Generation bestens zum Biegen dicker und kurzer Bleche geeignet.
|
TruBend 8230 (Biegelänge 4420 mm)
Produkt vergleichen
|
TruBend 8320 (Biegelänge 3230 mm)
Produkt vergleichen
|
TruBend 8320 (Biegelänge 6120 mm)
Produkt vergleichen
|
TruBend 8400 (Biegelänge 4420 mm)
Produkt vergleichen
|
TruBend 8400 (Biegelänge 6120 mm)
Produkt vergleichen
|
TruBend 8600 (Biegelänge 4420 mm)
Produkt vergleichen
|
TruBend 8600 (Biegelänge 6120 mm)
Produkt vergleichen
|
TruBend 8800 (Biegelänge 6120 mm)
Produkt vergleichen
|
TruBend 8800 (Biegelänge 7050 mm)
Produkt vergleichen
|
TruBend 8800 (Biegelänge 8050 mm)
Produkt vergleichen
|
TruBend 81000 (Biegelänge 7050 mm)
Produkt vergleichen
|
TruBend 81000 (Biegelänge 8050 mm)
Produkt vergleichen
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Presskraft | 2300 kN | 3200 kN | 3200 kN | 4000 kN | 4000 kN | 6000 kN | 6000 kN | 8000 kN | 8000 kN | 8000 kN | 10000 kN | 10000 kN |
| Biegelänge | 4420 mm | 3230 mm | 6120 mm | 4420 mm | 6120 mm | 4420 mm | 6120 mm | 6120 mm | 7050 mm | 8050 mm | 7050 mm | 8050 mm |
| Freier Ständerdurchgang | 3680 mm | 2510 mm | 5090 mm | 3680 mm | 5090 mm | 3680 mm | 5090 mm | 5100 mm | 6050 mm | 7050 mm | 6050 mm | 7050 mm |
| Max. Abstand Pressbalken zu Tisch | - | 1000 mm | - | 1000 mm | - | 1000 mm | 1000 mm | - | - | - | - | - |
| Nutzbare Einbauhöhe | 880 mm | 880 mm | 880 mm | 880 mm | 880 mm | 880 mm | 880 mm | 675 mm 1 | 675 mm 1 | 675 mm 1 | 675 mm 1 | 675 mm 1 |
| Ausladung | 620 mm | 620 mm | 620 mm | 620 mm | 620 mm | 620 mm | 620 mm | 420 mm 1 | 420 mm 1 | 420 mm 1 | 420 mm 1 | 420 mm 1 |
| Bedienoberfläche | T-8000 S Multi-Touch-Steuerung | T-8000 S Multi-Touch-Steuerung | T-8000 S Multi-Touch-Steuerung | T-8000 S Multi-Touch-Steuerung | T-8000 S Multi-Touch-Steuerung | T-8000 S Multi-Touch-Steuerung | T-8000 S Multi-Touch-Steuerung | T-8000 S Multi-Touch-Steuerung | T-8000 S Multi-Touch-Steuerung | T-8000 S Multi-Touch-Steuerung | T-8000 S Multi-Touch-Steuerung | T-8000 S Multi-Touch-Steuerung |
| Max. Geschwindigkeit Y-Achse Arbeitsgang | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 8 mm/s | 8 mm/s |
| Maße, Gewichte | ||||||||||||
| Länge | 5318 mm | 4188 mm | 7090 mm | 5398 mm | 7103 mm | 5458 mm | 7165 mm | 7180 mm | 8150 mm | 9150 mm | 8150 mm | 9150 mm |
| Breite | 2830 mm | 2830 mm | 2830 mm | 2830 mm | 2830 mm | 2830 mm | 2880 mm | 2980 mm 2 | 2980 mm 2 | 2980 mm 2 | 2980 mm 2 | 2980 mm 2 |
| Höhe | 3970 mm | 3970 mm | 3970 mm | 3970 mm | 3970 mm | 3970 mm | 3995 mm | 4570 mm 2 | 4570 mm 2 | 4770 mm 2 | 4750 mm 2 | 4750 mm 2 |
| Gewicht | 25000 kg | 26000 kg | 40000 kg | 34000 kg | 45000 kg | 45000 kg | 51000 kg | 70000 kg | 74000 kg 2 | 82000 kg 2 | 93000 kg 2 | 98000 kg 2 |
|
TruBend 8230 (Biegelänge 4420 mm)
|
TruBend 8320 (Biegelänge 3230 mm)
|
TruBend 8320 (Biegelänge 6120 mm)
|
TruBend 8400 (Biegelänge 4420 mm)
|
TruBend 8400 (Biegelänge 6120 mm)
|
TruBend 8600 (Biegelänge 4420 mm)
|
TruBend 8600 (Biegelänge 6120 mm)
|
TruBend 8800 (Biegelänge 6120 mm)
|
TruBend 8800 (Biegelänge 7050 mm)
|
TruBend 8800 (Biegelänge 8050 mm)
|
TruBend 81000 (Biegelänge 7050 mm)
|
TruBend 81000 (Biegelänge 8050 mm)
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Presskraft | 2300 kN | 3200 kN | 3200 kN | 4000 kN | 4000 kN | 6000 kN | 6000 kN | 8000 kN | 8000 kN | 8000 kN | 10000 kN | 10000 kN |
| Biegelänge | 4420 mm | 3230 mm | 6120 mm | 4420 mm | 6120 mm | 4420 mm | 6120 mm | 6120 mm | 7050 mm | 8050 mm | 7050 mm | 8050 mm |
| Freier Ständerdurchgang | 3680 mm | 2510 mm | 5090 mm | 3680 mm | 5090 mm | 3680 mm | 5090 mm | 5100 mm | 6050 mm | 7050 mm | 6050 mm | 7050 mm |
| Max. Abstand Pressbalken zu Tisch | - | 1000 mm | - | 1000 mm | - | 1000 mm | 1000 mm | - | - | - | - | - |
| Nutzbare Einbauhöhe | 880 mm | 880 mm | 880 mm | 880 mm | 880 mm | 880 mm | 880 mm | 675 mm 1 | 675 mm 1 | 675 mm 1 | 675 mm 1 | 675 mm 1 |
| Ausladung | 620 mm | 620 mm | 620 mm | 620 mm | 620 mm | 620 mm | 620 mm | 420 mm 1 | 420 mm 1 | 420 mm 1 | 420 mm 1 | 420 mm 1 |
| Bedienoberfläche | T-8000 S Multi-Touch-Steuerung | T-8000 S Multi-Touch-Steuerung | T-8000 S Multi-Touch-Steuerung | T-8000 S Multi-Touch-Steuerung | T-8000 S Multi-Touch-Steuerung | T-8000 S Multi-Touch-Steuerung | T-8000 S Multi-Touch-Steuerung | T-8000 S Multi-Touch-Steuerung | T-8000 S Multi-Touch-Steuerung | T-8000 S Multi-Touch-Steuerung | T-8000 S Multi-Touch-Steuerung | T-8000 S Multi-Touch-Steuerung |
| Max. Geschwindigkeit Y-Achse Arbeitsgang | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 8 mm/s | 8 mm/s |
| Maße, Gewichte | ||||||||||||
| Länge | 5318 mm | 4188 mm | 7090 mm | 5398 mm | 7103 mm | 5458 mm | 7165 mm | 7180 mm | 8150 mm | 9150 mm | 8150 mm | 9150 mm |
| Breite | 2830 mm | 2830 mm | 2830 mm | 2830 mm | 2830 mm | 2830 mm | 2880 mm | 2980 mm 2 | 2980 mm 2 | 2980 mm 2 | 2980 mm 2 | 2980 mm 2 |
| Höhe | 3970 mm | 3970 mm | 3970 mm | 3970 mm | 3970 mm | 3970 mm | 3995 mm | 4570 mm 2 | 4570 mm 2 | 4770 mm 2 | 4750 mm 2 | 4750 mm 2 |
| Gewicht | 25000 kg | 26000 kg | 40000 kg | 34000 kg | 45000 kg | 45000 kg | 51000 kg | 70000 kg | 74000 kg 2 | 82000 kg 2 | 93000 kg 2 | 98000 kg 2 |
Eine Reihe an Funktionen macht das Biegen mit der TruBend Serie 8000 noch sicherer, einfacher, ergonomischer und produktiver.
Flexibilität und Präzision

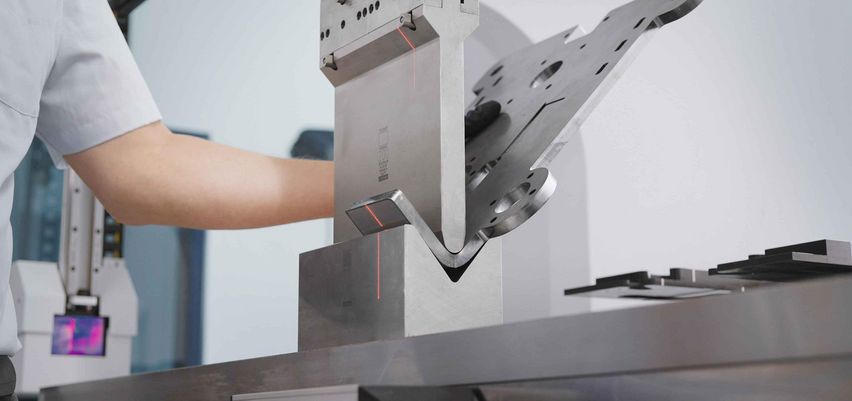

Im Oberwerkzeug integrierte Tastscheiben messen und korrigieren jeden Winkel, damit Sie immer präzise Ergebnisse erhalten. Das bedienerfreundliche ACB (Automatically Controlled Bending) Wireless erkennt die Position der Sensoren dabei automatisch, Werkzeug und Steuerung kommunizieren kabellos.
ACB Laser ist ein optisches System zur Winkelmessung. Berührungslos projiziert der Laser eine Linie auf das Blech und eine Kamera detektiert den Winkel. Damit Sie exakte Ergebnisse bereits ab dem ersten Bauteil erhalten. Für die Winkelmessung fahren 2 Messeinheiten automatisch an die richtige Stelle, ohne dass Sie eingreifen müssen.
Bis zu 6 CNC-gesteuerte Hinteranschlagachsen positionieren Ihre Werkstücke genau und sicher, damit Sie sogar bei tiefen Schenkeln über die gesamte Länge exakt biegen können. Optional bekommen Sie die Hinteranschläge auch in besonders robuster Heavy-Duty-Ausführung mit bis zu 1000 mm Verfahrweg.
Exakt bis ins Detail arbeitet die automatische Bombierung. Im Abstand von 250 mm passen Sie die Bombierkurve auf Wunsch genau an Ihre Biegeaufgabe an. Belastbar ist die Bombierung bis 6.000 kN/m, damit Sie immer genau die Presskraft bekommen, die notwendig ist.
1 Werkzeug, 2 verschiedene Biegevorgänge: Die Unterwerkzeugverschiebung macht’s möglich. Das heißt konkret: Sie steigern Ihre Teilevielfalt, sparen Rüstzeit und Investitionskosten. Zusätzlich gelingen mit der Unterwerkzeugverschiebung auch Spezialanwendungen wie Falzen.
Energieeffizienz
Mit dem On-Demand-Drive punktet die neue TruBend Serie 8000 auch in puncto Nachhaltigkeit. Die Drehzahl des Motors wird automatisch an die Pressbalkenbewegung angepasst. Damit sparen Sie bis zu 26 % Energie und biegen angenehm leise.
Materialhandling
Schwere Bauteile leichter handhaben: Dafür sorgen stufenlos in der Höhe verstellbare Auflagekonsolen. Die robusten Konsolen können einzeln mit bis zu 300 kg belastet werden und sind mit unterschiedlichen Auflagen lieferbar.
Die Biegehilfe mit automatischer Höhenverstellung unterstützt das Biegepersonal vor allem beim Biegen schwerer oder großflächiger Teile. In Schwerlastausführung ist sie bis 300 kg belastbar.
Bediener-Ergonomie
Die handlichen Bedieneinheiten MobileControl und MobileControl Pro fixieren Sie an einer Kommunikationsschiene im Pressbalken entlang der gesamten Biegelänge. So haben Sie wichtige Funktionen ohne Laufwege immer im Griff.
Ein zusätzlicher Bildschirm an der Maschinensteuerung erleichtert das Bedienen. Mit seiner Hilfe können Sie zum Beispiel die Werkstattprogrammierung nutzen und gleichzeitig produzieren. Die bequeme Darstellung von Informationen auf den Bildschirmen unterstützt eine papierlose Fertigung.
Die neue Steuerung und Navigation der TruBend Serie 8000 vereint die Vorteile moderner Multi-Touch-Technologie mit industrietauglicher Robustheit. Damit bedienen Sie Ihre Biegemaschine einfach und intuitiv wie ein Tablet oder Smartphone – und können ohne großen Aufwand so gut wie jede Applikation umsetzen.
Zusätzliche LEDs leuchten den Bedienraum bestmöglich aus und sorgen für einen sichereren Betrieb und bessere Arbeitsbedingungen. Gleichzeitig verhindern sie eine für das Bedienpersonal störende Wärmeentwicklung.
Rüsten mit Leuchtanzeige: Die LED-Leiste in der Oberwerkzeugklemmung zeigt genau, wo die Werkzeugstationen gerüstet werden sollten. Sie visualisiert auch den aktuellen Maschinenstatus und zeigt, an welcher Werkzeugstation die nächste Biegung ausgeführt wird. Die Leuchtzeichen ersparen unnötige Wege zum Bedienpult.
Dank Biegelinienlaser richten Sie zu biegende Teile korrekt aus. Dazu projiziert das System eine Laserlinie auf das Blech, die dem Bediener als visuelle Orientierung beim Biegen dient. Der Mehrwert: weniger Ausschuss, mehr Produktivität. Der Biegelinienlaser ermöglicht auch das sogenannte Kanten auf Anriss, also das Biegen ohne Unterstützung des Hinteranschlag-Systems – für ein Plus an Arbeitsraum.
TruTops Boost
Programmieren Sie Ihre Biegemaschine mit Hilfe von TruTops Boost, der All-in-One-Lösung – von der Konstruktion bis zum fertigen NC-Programm. Zeitaufwendige Routinevorgänge werden auf Knopfdruck automatisiert und ersparen Ihnen wertvolle Arbeitszeit. Sie profitieren darüber hinaus von umfangreichen Regelwerken mit dem gesammelten technischen Know-how von TRUMPF.
TecZone Bend
Programmieren Sie so schnell wie nie zuvor: Mit TecZone Bend kombinieren Sie die Biegeprogrammierung im Büro mit der Werkstattprogrammierung an der TruBend Biegemaschine. Innerhalb von Sekunden wird automatisch ein Programmiervorschlag auf Basis von 2D- und 3D-Daten erstellt – inklusive NC-Code.
Software
Von der Kundenanfrage bis zur Auslieferung des gefertigten Teils – das Software-Portfolio von TRUMPF optimiert Ihren kompletten Fertigungsprozess. TRUMPF kombiniert dabei die Software intelligent mit Maschinen und Services zu maßgeschneiderten Industrie-4.0-Lösungen für Ihre Smart Factory.
Der praktische Werkzeugspeicher ToolShuttle steht direkt neben Ihrer Maschine der TruBend Serie 8000. Werkzeuge werden beim Rüsten einfach in und aus der Maschine geschoben. Das ist vor allem bei schweren Werkzeugen angenehm und spart Zeit. Der ToolShuttle bietet Platz für mehr als 60 m Werkzeuge und sorgt dabei für Ordnung.
Mehr als 150 Ober- und Unterwerkzeugtypen stehen Ihnen für Ihr individuelles Sortiment zur Auswahl. Sie können die Werkzeuge als Satz oder einzeln bestellen.

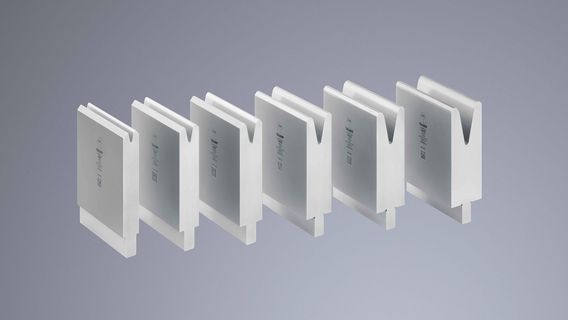

Diese Biegewerkzeuge mit konsistenter Gesenkweite nutzen eine innovative Matrizengeometrie, um mehrere Funktionen in einem Design zu vereinen. Damit machen Sie das Biegen einfacher, schneller und flexibler als je zuvor. Die spezielle Geometrie sorgt gleichzeitig für eine geringere Abdruckbreite am Blech, optimale Wirkung der Biegefolie und eine kürzere Mindestschenkellänge.
Bei besonderen Anforderungen entwickelt TRUMPF Ihre ganz individuelle Werkzeuglösung. Um Ihre Teilequalität sicherzustellen, testen wir die Werkzeuge bereits im Vorfeld mit Ihrem speziellen Material und erstellen erste Musterteile. So bleiben Sie maximal flexibel in der Fertigung von Bauteilen oder können sogar weitere Applikationen abdecken.

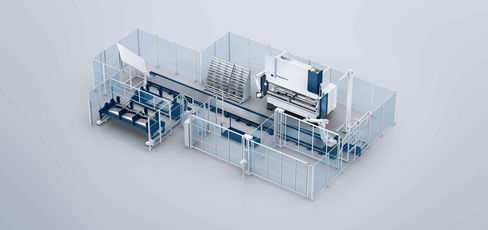

Automatisierungslösung mit Starmatik
Mit dem Roboter auf einer verfahrbaren Schiene biegt die TruBend 8000 vollautomatisch acht Meter lange Bleche mit maximal 220 Kilogramm Gewicht. Der Aufbau orientiert sich an Ihren Bedürfnissen – auf Wunsch inklusive Lageranbindung, Zentrierstation, Greifer- und Werkzeugwechsel sowie Umgreifstation und weitere Blechbearbeitungsprozesse wie zum Beispiel Fügen oder Tiefziehen. Die Gesamtlösung ist offline programmierbar.
Je nach Land sind Abweichungen von diesem Produktsortiment und von diesen Angaben möglich. Änderungen in Technik, Ausstattung, Preis und Zubehörangebot sind vorbehalten. Bitte setzen Sie sich mit Ihrem Ansprechpartner vor Ort in Verbindung, um zu erfahren, ob das Produkt in Ihrem Land verfügbar ist.
- durch Option vergrößerbar
- können mit Optionen abweichen
