Traitement d'image TRUMPF, ayez toute confiance en votre processus
Traitement d'image TRUMPF, ayez toute confiance en votre processus
Capteurs

Traitement d'image

Ayez toute confiance en votre processus avec les capteurs de processus TRUMPF.

Jouez la sécurité avec les capteurs de processus TRUMPF !

Le traitement d'image VisionLine de TRUMPF vous permet d'éviter les pièces défectueuses. VisionLine détecte automatiquement la position du composant, transmet l'information à la commande et veille à ce que le cordon de soudure ou le marquage soit toujours au bon emplacement. Si un composant est manquant ou a déjà été usiné, le système le remarque immédiatement. Le système de capteurs prend en charge les applications les plus diverses, du soudage au marquage en passant par la découpe. Le code marqué peut également être contrôlé très simplement. Grâce à une interface utilisateur intuitive et à une bibliothèque de caractéristiques prédéfinies, l'intégration de VisionLine dans le processus de fabrication s'effectue très simplement. L'opérateur n'a que peu d'opérations à effectuer avant de commencer son travail.

Des solutions fortement intégrées, d'une même provenance

TRUMPF propose des systèmes complets – du laser aux systèmes de capteurs de processus et au conseil : profitez-en !

Augmentez votre aptitude aux processus

Réduisez les exigences en matière de positionnement des composants, sans répercussions sur la qualité.

Travail autonome

L'ajusteur crée toutes les tâches de traitement d'image de manière autonome – même sans connaissances préalables.

Transparent et sûr

Vous pouvez à tout moment sauvegarder vos données graphiques, afin de garantir la traçabilité.

Marquage avec VisionLine
Découpe précise grâce au traitement d'image
-/-
Soudage d'épingles avec le traitement d'image VisionLine

Soudage d'épingles avec le traitement d'image VisionLine

Un cas d'application typique du traitement d'image VisionLine est la
reconnaissance de position d'épingles à cheveux sur les stators utilisés dans les moteurs électriques.

Soudage de composants électroniques

Le système de traitement d'images détecte les broches à souder, par exemple sur les unités de commande, les capteurs et les actionneurs électroniques.

Soudage laser de joints d'assemblage

Soudage de joints d'assemblage

Le traitement d'image vous permet de détecter l'emplacement des joints lors du soudage d'échangeurs de chaleur ou de rails de siège, et donc de souder ces composants au bon emplacement.

Marquage de textes et de codes à l'aide du traitement d'image VisionLine Mark

Marquage de textes et de codes

Le traitement d'image VisionLine identifie la position correcte avant l'opération de marquage et vérifie à l'issue du marquage si le contenu et la qualité correspondent aux consignes.

-/-
Traitement d'image pour applications de découpe et de soudage
Traitement d'image pour applications de marquage
Configuration
Systèmes disponibles TruLaser Station 5005, TruLaser Cell 3000 TruMark Station 5000
Lasers disponibles TruDiode, TruDisk, TruFiber, TruPulse TruMark séries 3000/5000, TruMicro Mark 2000
Verfügbare Optionen Basic, Detect, Project
Adjust (TruLaser Cell 3000)
Adjust, Detect, Trace, Trace Pro
Distances focales disponibles 150 / 200 mm (FocusLine Professional)
150 / 200 / 250 mm (WeldLine Modular)
150 / 200 / 250 / 300 mm (BEO D50)
200 / 300 mm (BEO D70)
90 / 135 / 160 / 264 mm (PFO 20-2)
255 / 345 / 450 mm (PFO 33-2)
255 / 450 mm (PFO 3D-2)
160 / 163 / 254 mm (TruMark)
160 mm (TruMicro Mark)
Eclairage LED, λ = 625 nm LED, λ = 850 nm
Paramètre
Plus petite taille de module DMC lisible - 30 μm
Codes pris en charge - 4-state, BC412, Codabar, Code 30, Code 93, Code 128, EAN 8, EAN 13, EAN 4, GS1-128, GS1 Databar, Industrial 2/5, Interleaved 2/5, UPC-A, UPC-E, Data Matrix, QR, Aztec, PDF417, Maxicode, OCR/OCV
Temps de traitement d'image type 100 ms - 150 ms 200 ms
Précision type de la recherche de la distance de travail ± 50 μm avec f = 150 mm (TruLaser Cell 3000) ± 150 μm (TruMark)
± 50 μm (TruMicro Mark)
Précision type de la recherche de la reconnaissance de position ± 20 μm au centre de l'image ± 20 μm au centre de l'image
Traitement d'image pour applications de découpe et de soudage

Traitement d'image pour applications de découpe et de soudage

Rien n'échappe à la caméra du traitement d'image
dans les applications de découpe et de soudage. Les options Basic, Detect et Project vous permettent de choisir entre une simple observation de la pièce à usiner, une détection des caractéristiques ou une extension spécifique à vos besoins. L'option Adjust, qui permet de régler automatiquement la distance de travail, est également disponible pour la TruLaser Cell 3000.

Traitement d'image pour applications de marquage

Traitement d'image pour applications de marquage

Dans le domaine des applications de marquage, le traitement d'image séduit par les multiples possibilités qu'il offre. La caméra peut viser à travers la lentille du scanner ou être installée latéralement, il peut y en avoir une ou bien deux... Les variantes sont nombreuses. Avec les options Adjust, Detect, Trace et Trace Pro, choisissez entre recherche automatique de la distance de travail, détection des caractéristiques, lecture de code et contrôle.

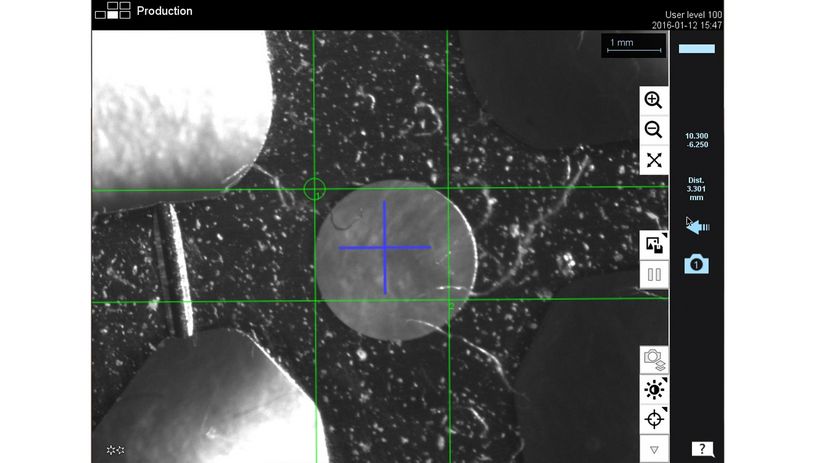

Traitement d'image, VisionLine Basic
VisionLine Basic

Une image vidéo numérique avec réticule dans le foyer laser vous assiste dans l'observation de la pièce à travailler et dans l'apprentissage. L'utilisation conjointe de VisionLine Basic et des optiques scanners de la gamme TRUMPF PFO est particulièrement avantageuse. Elle permet en effet de corriger le décalage entre la lumière laser et la lumière d'observation en dehors du milieu du champ de balayage, de sorte que la position focale affichée dans l'image corresponde à la position réelle du foyer laser.

Traitement d'image VisionLine Adjust
VisionLine Adjust

Le réglage automatique de la position focale permet d'ajuster de manière automatisée l'écart par rapport à la pièce à usiner grâce à une mesure de la netteté. Cette fonctionnalité vous permet de gagner beaucoup de temps lors du réglage : une simple pression sur un bouton suffit.

Traitement d'image VisionLine Trace
VisionLine Trace

La lecture du code 1D ou 2D vous permet de vous assurer que le contenu marqué est correct et lisible. Le système assure en outre un éclairage optimal, de sorte que même des conditions industrielles difficiles ne posent pas de problème. La position et l'orientation du code sont également restituées.

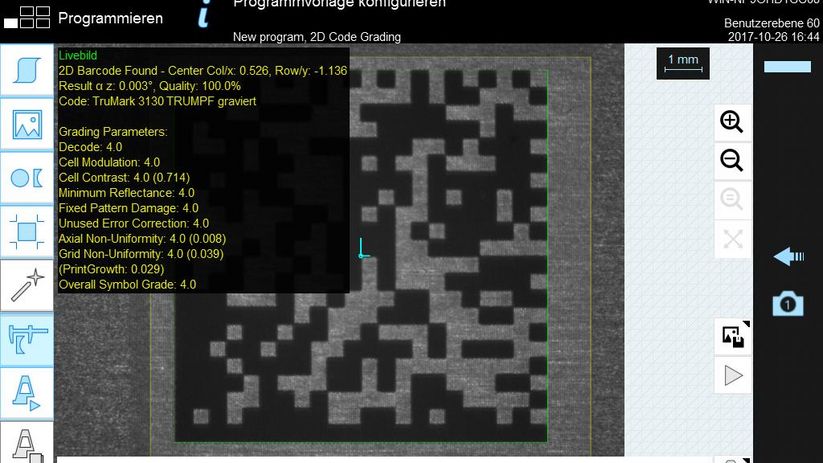

Traitement d'image VisionLine Trace Pro
VisionLine Trace Pro

Ce pack permet non seulement de lire un code, mais aussi de contrôler sa qualité, par exemple sur la base des métriques de qualité AIM DPM. Vous pouvez ainsi surveiller votre processus de manière optimale et archiver les résultats.

Détection des caractéristiques via VisionLine Detect
VisionLine Detect

La détection des caractéristiques permet d'intégrer facilement des programmes de traitement d'image au processus de fabrication. Vous pouvez sélectionner, dans une bibliothèque de modèles, des éléments d'identification convenant à de nombreux cas d'application, et les configurer via l'interface utilisateur du PC à Panel.

VisionLine Project
VisionLine Project

Avec un pack de service supplémentaire, TRUMPF fournit une solution complète pour les tâches de traitement d'image complexes. Sous réserve d'une étude de faisabilité concluante, une programmation du programme de traitement d'image robuste est réalisée, et une documentation détaillée est produite.

En fonction du pays, des divergences peuvent survenir au niveau de la gamme de produits et de ces indications. Sous réserve de modifications dans la technique, l’équipement, le prix et l’offre d’accessoires. Veuillez contacter votre interlocuteur sur place, afin de savoir si le produit est disponible dans votre pays.
