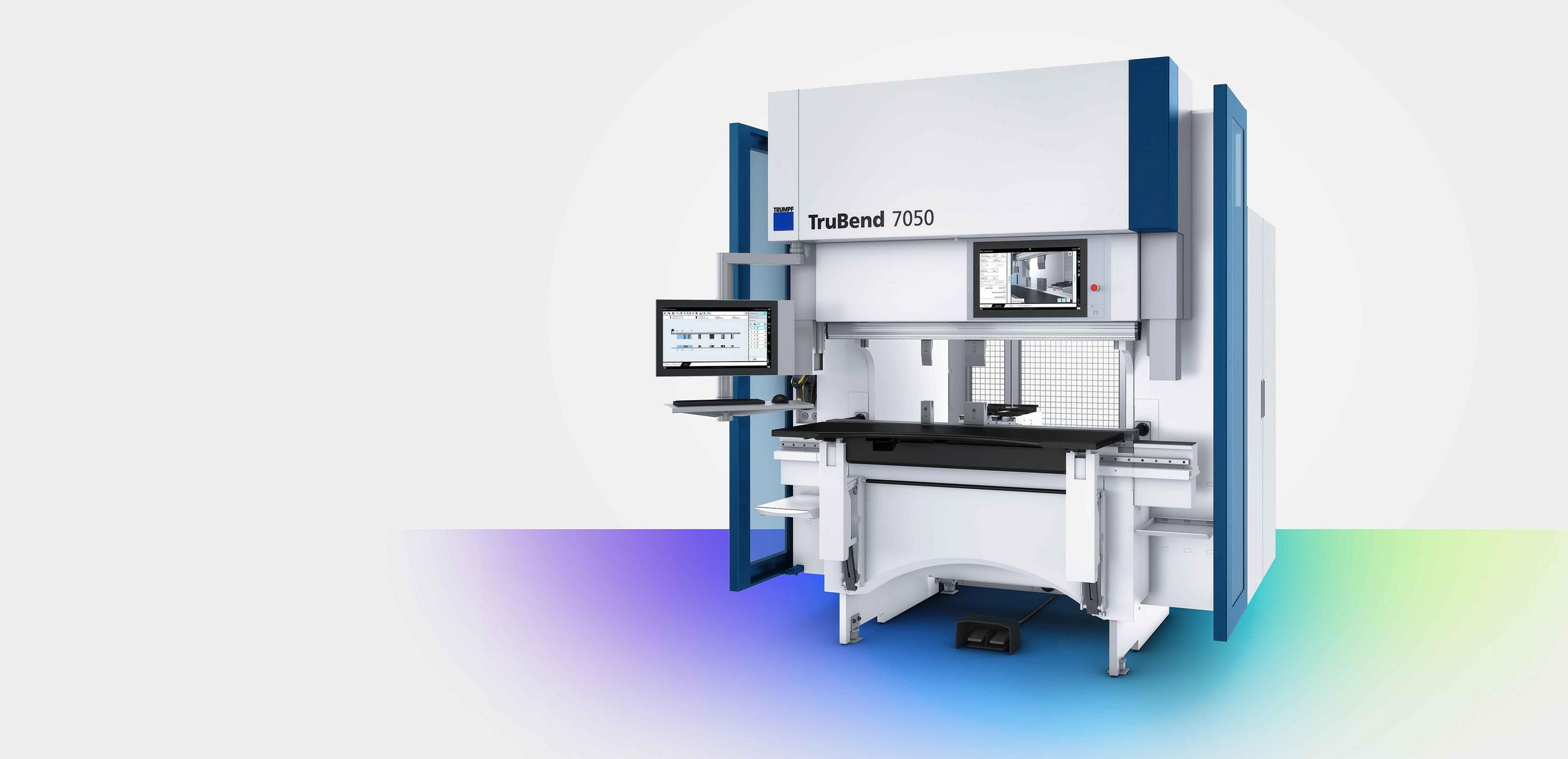

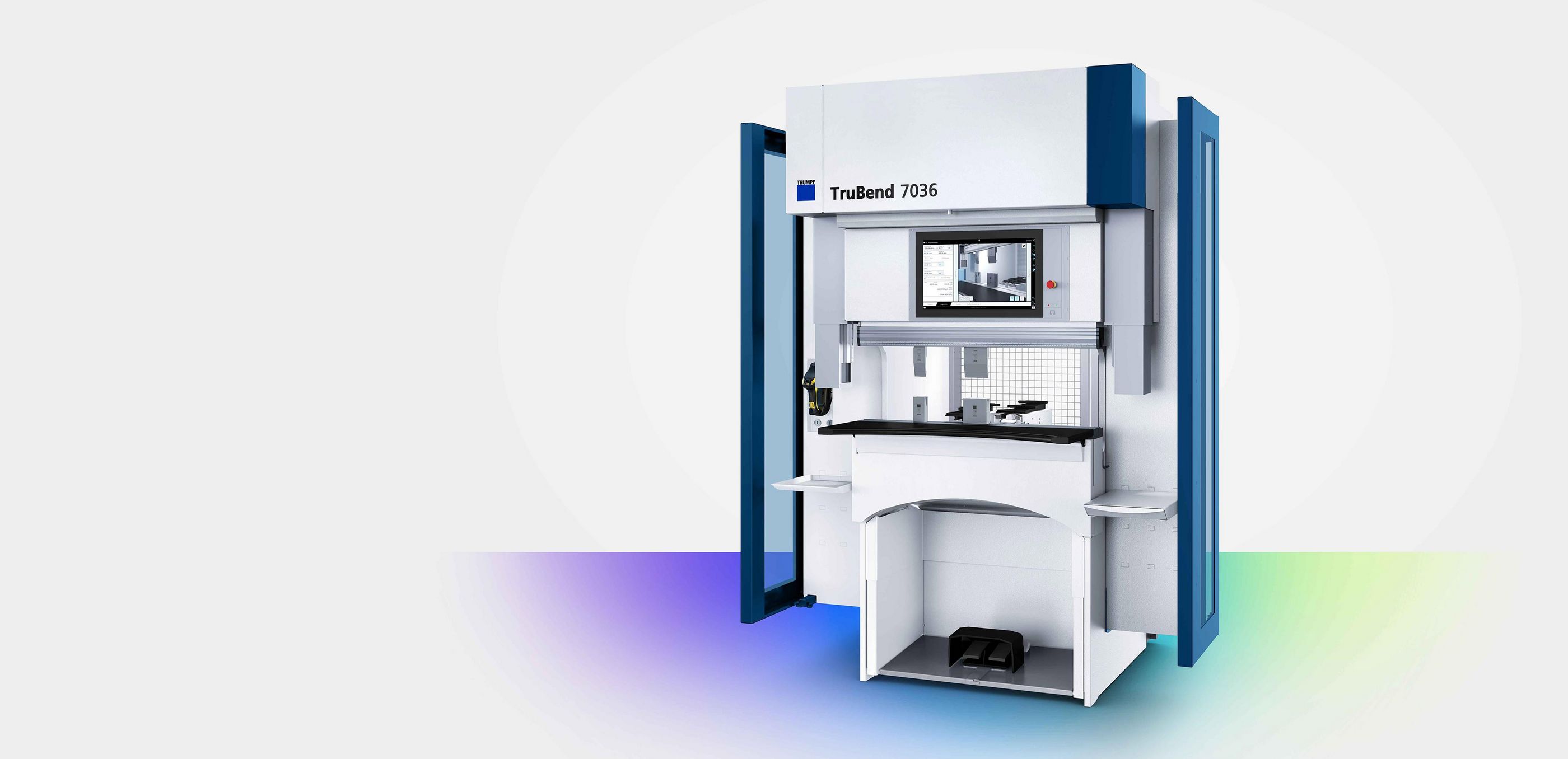

TruBend 7000 시리즈

오퍼레이터에게 유익한 것은 것은 벤딩 공정에도 유익합니다: TruBend 7000 시리즈는 최초의 벤딩 머신으로서 인체공학 인증서를 보유하고 있습니다. 오퍼레이터는 기립 및 착석 보조장치를 사용하여 편리하게 작업할 수 있으며, 서포트 테이블을 개별적으로 설정할 수 있습니다. 기립 및 착석 보조장치, 그리고 방향 전환이 가능한 컨트롤 시스템은 척추의 부담을 줄여줍니다. LED 조명은 작업 공간 안에서 최상의 시야를 보장합니다.

인체 공학적인 보관콘솔 덕분에 고객은 항상 공구, 보드 또는 개인적인 물체에 액세스할 수 있습니다.

LED 기술은 조작작에게 열을 방사하지 않으면서 공정 구역을 비춥니다.

제어 시스템을 서 있거나 앉아 있는 조작자에게 최적의 각도로 조절할 수 있습니다. 이렇게 해서 미러링 및 반사를 피할 수 있습니다.

서 있거나 앉아 있어도 조작자는 인체공학적으로 균형 잡힌 작업 환경을 가집니다.

더 많은 편리함: 벤딩 파트 하단툴 및 형상의 높이에 따라 조작작는 시트의 팔걸이면을 조절할 수 있습니다.

서류 보관함은 도면 및 제조 서류들을 보관하는데 사용됩니다.

6축 백게이지는 부품의 정확한 포지셔닝을 가능하게 합니다.

오퍼레이터 친화적인 ACB Wireless 시스템은 상단툴에 내장된 두 개의 스캐닝판을 이용하여 각도를 측정하고 교정합니다. 이 스캐닝판은 벤딩 도중 벤딩 파트의 안쪽 면과 접촉합니다. 이를 통해 스캐닝판은 센서를 이용하여 전자식으로 정확한 각도를 측정하고, 이를 통해 완벽한 각도를 보장합니다. 이때 컨트롤 시스템과 각도 측정시스템 간에 무선으로 통신이 이루어집니다.

안전장치 BendGuard는 라이트 필드를 통해 상단툴 하단 영역을 모니터링합니다. BendGuard Automatic을 이용하면 안전장치를 더 이상 수동으로 설정하지 않아도 됩니다. BendGuard는 CNC 컨트롤 시스템을 통해 스스로 셋업된 툴 높이로 이동합니다. 직접 터치를 최소화 하고 귀중한 셋업 시간을 절약할 수 있으며, 안전하고 오류 없는 작업이 가능합니다.

TruBend 터치포인트는 벤딩 머신 조작을 위한 간편한 인터페이스입니다. 내비게이션은 직관적인 로직을 따릅니다. 반드시 필요한 사항만이 최소한으로 표시되며, 충돌점검이 포함된 3D 시각화는 가공을 용이하게 합니다. 이를 통해 간단한 부품에서부터 복잡한 부품에 이르기까지 모든 어플리케이션에 대해 적합한 솔루션이 제공됩니다. 통합된 보조 기능을 이용하여 기계를 간편하게 조작할 수 있으며, 두 손가락 조작법 및 스와이프와 같은 간단한 제스처를 통해 해당 기능을 불러올 수 있습니다.

작고 콤팩트함: 좁은 설치 바닥을 갖는 TruBend Serie 7000은 모든 제조 과정에 적합하며, 지게차를 이용해서도 운반이 가능합니다. 이 기계는 소형 및 초소형 파트 벤딩 시 매우 유용하게 사용될 수 있습니다: 스톱 핑거의 형상을 토대로 매우 짧은 변을 갖는 파트도 충돌 없이 간편하게 포지셔닝할 수 있습니다.

올바른 프로그램을 자동으로 안내: 2D 코드 스캐너를 이용하여 올바른 벤딩 프로그램을 손쉽게 불러올 수 있습니다. 기계와 연결된 스캐너는 종이 위의 바코드 또는 Data Matrix Code를 판독하고 자동으로 프로그램을 로딩합니다. 이는 입력 및 검색에 소요되는 시간을 줄여줍니다.

버튼을 누르면 툴이 클램핑됩니다.

많은 TRUMPF의 기계를 자신의 소프트웨어 세계에 원활하게 통합하는 것은 쉽고 문제가 없습니다. Oseon으로의 통합이든 또는 모니터링 및 분석 툴(Tool)에 대한 연결이든 모든 조합에 적합한 솔루현을 제공합니다. OPC UA 표준에 기반한 당사 인터페이스를 통해 타사 소프트웨어 시스템에 연결도 가능합니다.
