Fügepressen

TruTool TF 350

Schließen

Die schnelle und sparsame Verbindung

Die wirtschaftlichste und einfachste Art zur Verbindung von zwei oder mehreren Metallteilen ist das Fügen. Mit dem TruTool TF 350 können Sie das Verbindungselement mit einer Kaltumformung schlüssig und mit einfach reproduzierbaren Fügepunkten aus dem Werkstoff formen. Ob unbeschichtete oder beschichtete Werkstücke spielt keine Rolle. Dabei fügt TruTool TF 350 Gesamtmaterialdicken von 0,8 mm bis max. 4 mm. Das Resultat: Eine dauerhafte Verbindung in einem Arbeitsgang, ohne zusätzliche Verbindungselemente.

Auf den Punkt gebracht

Die Verbindungsstelle ist fest und widerstandsfähig und die Fügepunkte korrosionsbeständig.

Ohne Verbindungselemente

Kein Einsatz von Schrauben oder Nieten. Das spart Kosten und vereinfacht die Handhabung

Perfekte Oberfläche in einem Arbeitsgang

Die Fügequalität ist unabhängig von beschichteten oder unbeschichteten Oberflächen.

120 Fügepunkte pro Minute

Einfache Einzelhubauslösung mit gleichbleibender Festigkeit und Verbindungsqualität.

Fügepresse: Video über den Einsatzbereich

TruTool TF 350, Maßzeichnung

Für Fügepunktrichtung oben

Für das obere Werkzeug haben Sie die Wahl zwischen Kipparm zu Matrize oder alternativ Matrizenarm fest. Für das untere Werkzeug wählen Sie den Stempelarm fest. Matrizenarm und Matrize ergeben sich aus Materialart und Materialdicke.

Für Fügepunkte unten

Für das obere Werkzeug haben Sie die Wahl zwischen Stempelarm fest oder alternativ Kipparm zu Stempel. Für das untere Werkzeug wählen Sie den Matrizenarm fest. Matrizenarm und Matrize ergeben sich aus Materialart und Materialdicke.

Fügen von Kanälen

Es können bis zu drei Teile miteinander verbunden werden, selbst unterschiedliche Blechdicken. Für beschichtete Bleche, Baustahl, Edelstahl, Aluminium oder mit Zwischenlagen wie Kleber und Kunststoffmatten.

Fügen von Rahmenprofilen

Zum Fügen von Anschlussflanschen an Lüftungs- und Heizungskanälen.

Die nachfolgenden Verbrauchsmaterialien und das entsprechende Zubehör sind im Lieferumfang mit enthalten.

Stempel (eingebaut)

1 Stück 1884902

Kipparm zu Stempel

1 Stück 0128748

Matrizenarm fest Nr. 3 Blechdicke 3,1 - 3,5

1 Stück 0118132

TruTool TF 350, Abstreifer für gerade Bleche

Abstreifer für gerade Bleche (eingebaut)

1 Stück 0053649

Abstreifer für Kanäle

1 Stück 0112929

Sechskantstiftschlüssel DIN 911-6

1 Stück 0067865

Sechskantstiftschlüssel DIN 911-5

1 Stück 0067857

Sechskantstiftschlüssel DIN 911-3

1 Stück 0067830

Fettpresse (gefüllt mit "G1")

1 Stück 1398728

Finden Sie hier das passende Verbrauchsmaterial und Zubehör zu Ihrer Maschine.

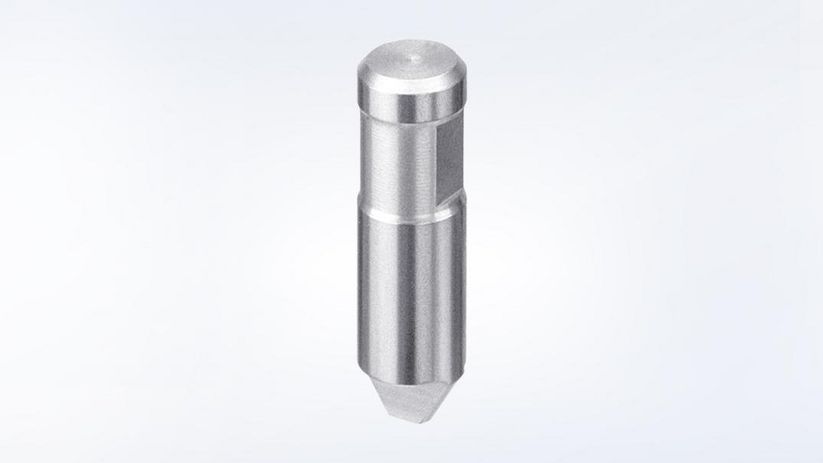

Stempel

1 Stück 1884902

2er-Set 1264160

Matrize 1

Geeignet für Blechdicken von 0,8 mm - 1,5 mm

1 Stück 111969

Matrize 2

Geeignet für Blechdicken von 1,6 mm - 2 mm

1 Stück 111968

Matrize 2+

Geeignet für Blechdicken von 2,1 mm - 2,5 mm

1 Stück 122272

Matrize 3-

Geeignet für Blechdicken von 2,6 mm - 3 mm

1 Stück 1884875

Matrize 3

Geeignet für Blechdicken von 3,1 mm - 3,5 mm

1 Stück 111967

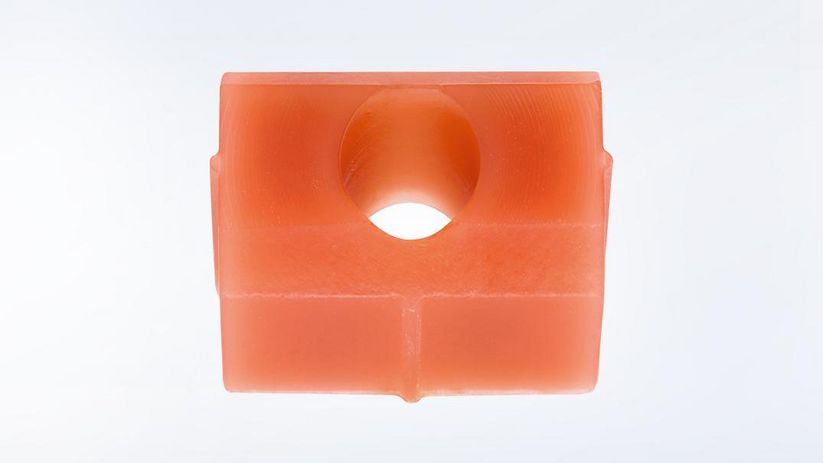

Abstreifer für gerade Bleche

1 Stück 1884874

Kipparm zu Matrize 1

Geeignet für Blechdicken von 0,8 mm - 1,5 mm

1 Stück 128792

Kipparm zu Matrize 2

Geeignet für Blechdicken von 1,6 mm - 2 mm

1 Stück 128793

Kipparm zu Matrize 3-

Geeignet für Blechdicken von 2,6 mm - 3 mm

1 Stück 129724

Kipparm zu Matrize 2+

Geeignet für Blechdicken von 2,1 mm - 2,5 mm

1 Stück 129723

Kipparm zu Matrize 3

Geeignet für Blechdicken 3,1 mm - 3,5 mm

1 Stück 128794

Matrizenarm fest 1

Geeignet für Blechdicken von 0,8 mm - 1,5 mm

1 Stück 118130

Matrizenarm fest 2

Geeignet für Blechdicken von 1,6 mm - 2 mm

1 Stück 118131

Matrizenarm fest 2+

Geeignet für Blechdicken von 2,1 mm - 2,5 mm

1 Stück 129763

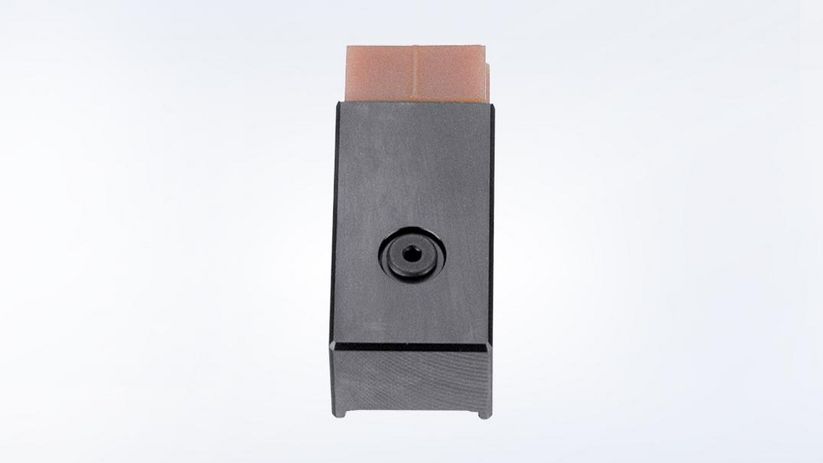

Matrizenarm fest 3-

Geeignet für Blechdicken von 2,6 mm - 3 mm

1 Stück 129764

Matrizenarm fest 3

Geeignet für Blechdicken von 3,1 mm - 3,5 mm

1 Stück 118132

Kipparm zu Stempel

1 Stück 128748

Tellerfeder

1 Stück 30678

Federelement

1 Stück 249303

Platte

1 Stück 1884876

Platte für Kanäle

1 Stück 243189

Stanz- und Nibbelöl für Stahl

500 ml 103387

Stanz- und Nibbelöl für Aluminium

1000 ml 125874

Drehkranz

Zum Aufhängen der Maschine an einem Balancer. Ermöglicht ermüdungsfreies Arbeiten bei maximaler Beweglichkeit.

1 Stück 976671

Fügestation

Für das bequeme und schnelle Fügen von kleineren Blechteilen. Geeignet für den stationären Einsatz.

1 Stück 1224803

Schmierfett G1

250 g 1446686

900 g 139440

Auf den Punkt gebracht

Beim Durchsetzfügen werden die zu verbindenden Bleche aufeinander gelegt. Das Werkzeug schneidet in einem kombinierten Stanz- und Umformvorgang einen Steg in die Bleche. Dabei wird das obere mit dem unteren Blech formschlüssig und korrosionsbeständig verbunden, während die Materialien ineinander fließen. Die Verbindungsstelle verfestigt sich und Sie erhalten eine unlösbare Verbindung ohne Zusatzwerkstoffe oder Wärme.

Ohne Verbindungselemente

Der Rechteck-Fügepunkt präsentiert sich als flache Punkterhebung. Damit haben Sie keine Störkontur wie zum Beispiel bei Kanten, welche man bei Schrauben und Nieten vorfindet. Die einfache Handhabung zeichnet sich dadurch aus, dass keine Zufuhr von Verbindungselementen benötigt wird und die Maschine damit rasch einsatzbereit ist. Weiterhin kann der TruTool TF 350 schnell und einfach auf die gewünschte Anwendung angepasst werden. Wählen Sie dazu einfach das entsprechende Werkzeug aus.

Anwenderfreundlich

Die Fügepresse TruTool TF 350 zeichnet sich durch eine kompakte und schlanke Bauweise aus und eignet sich daher besonders gut für Einsätze in engen Platzverhältnissen. Zusätzlich weist die Geometrie des Werkzeuges eine große Rachentiefe mit geringer Störkontur auf. Dadurch entstehen einwandfreie Verbindungen beim Bearbeiten von Lüftungskanälen. Anwendungen an engen Ecken und geringen Flanschbreiten stellen für den TruTool TF 350 ebenfalls kein Problem dar.

Perfekte Oberfläche

Die Fügezone wird weder einer thermischen Belastung noch einer Spannung ausgesetzt. Die Schutzschicht fließt beim Umformen mit. Dadurch bleiben die Materialeigenschaften unverändert, oxidationsfrei und die Oberflächenstruktur unbeschädigt. Vor- und Nacharbeiten entfallen. Ein weiteres Plus: Mit Clinchen vermeiden Sie eine Verschmutzung der Materialoberfläche. Dies ist perfekt für unbeschichtete und beschichtete Materialien, sogar Bleche mit Ölschicht eignen sich optimal.

	TruTool TF 350 ohne Werkzeug	TruTool TF 350 mit Kipparm
Maximale Blechdicken
Maximale Blechdicke Stahl 400 N/mm²	3.5 mm	3.5 mm
Maximale Blechdicke Stahl 600 N/mm²	2.5 mm	2.5 mm
Maximale Blechdicke Aluminium bis 250 N/mm²	4 mm	4 mm
Allgemein
Minimale Blechdicke	0.8 mm	0.8 mm
Fügekraft maximal	25 kN	25 kN
Maximale Hubfolge	2 1/s	2 1/s
Randabstand minimal	8 mm	8 mm
Randabstand maximal	58 mm	58 mm
Bordhöhe (B) maximal	36 mm	36 mm
Nennaufnahmeleistung	1400 W	1400 W
Gewicht
Gewicht ohne Kabel	8.3 kg	8.3 kg

PDF <1MB

Technisches Datenblatt

Die technischen Daten aller Produktvarianten als Download.

Je nach Land sind Abweichungen von diesem Produktsortiment und von diesen Angaben möglich. Änderungen in Technik, Ausstattung, Preis und Zubehörangebot sind vorbehalten. Bitte setzen Sie sich mit Ihrem Ansprechpartner vor Ort in Verbindung, um zu erfahren, ob das Produkt in Ihrem Land verfügbar ist.
