TruLaser Tube 7000 fiber
Neu
TruLaser Tube 7000 fiber
Laser-Rohrschneidmaschinen

TruLaser Tube 7000 fiber

Maximale Produktivität, auch für Rohre in XXL

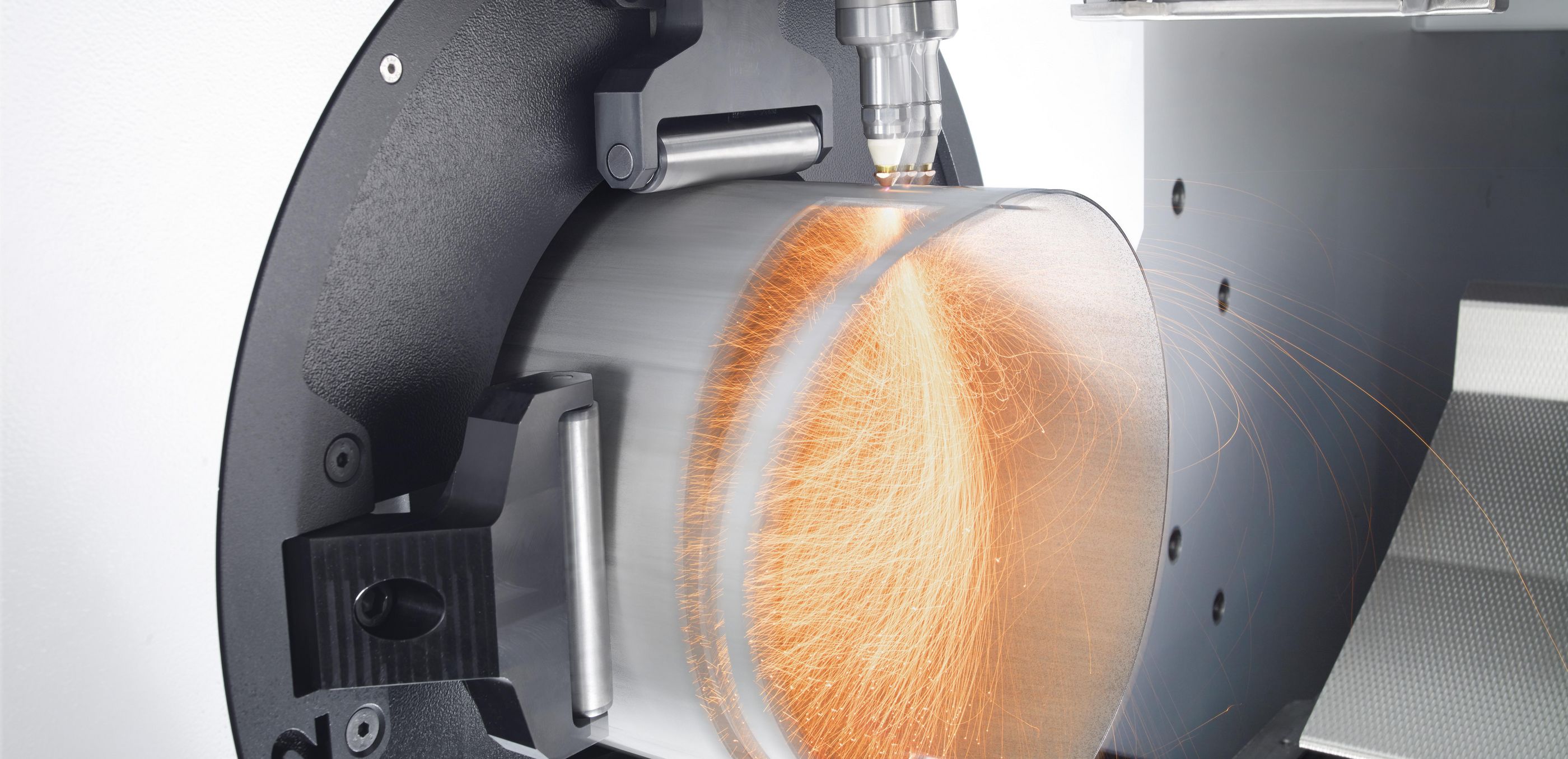

TruLaser Tube 7000 fiber, RapidCut
TruLaser Tube 7000 fiber, RapidCut
Laser-Rohrschneidmaschinen

TruLaser Tube 7000 fiber

RapidCut sorgt für höchste Dynamik und kürzere Teilezeiten

- / -
Maximale Produktivität dank Festkörperlaser – auch in XXL

Bei der TruLaser Tube 7000 fiber trifft der Festkörperlaser auf ein breites Bearbeitungsspektrum. Der Festkörperlaser steht für schnelle und flexible Bearbeitung. Dank RapidCut machen sich die hohen Vorschübe des Lasers bereits bei kleineren Konturen bemerkbar. Vor allem in dünnem Material bedeutet das ein enormes Plus an Produktivität für Ihre Fertigung. Das offene Maschinenkonzept macht die TruLaser Tube 7000 fiber optimal zugänglich beim Be- und Entladen. So ist die Maschine bereits effizient ab Losgröße 1. Dank der Central Link Schnittstelle ist die Maschine zudem für Industrie 4.0 bestens gerüstet.

Durchmesser bis zu 254 mm

Bearbeiten Sie Teile mit bis zu 254 mm Durchmesser und Wanddicken von bis zu 10 mm bei Baustahl.

Stark reduzierte Teilezeiten

Bereits bei kleineren Konturen machen sich die hohen Vorschübe des Festkörperlasers dank RapidCut bemerkbar.

Optimale Zugänglichkeit der Maschine

Die TruLaser Tube 7000 fiber ist durch das offene Konzept optimal zugänglich.

Qualitativ hochwertige Schrägschnitte

Die Option Schrägschnitt ermöglicht qualitativ hochwertige Schrägschnitte bis 45°.

Optimales Schneidergebnis

Der TruDisk Festkörperlaser und qualitativ hochwertige Schneiddaten ermöglichen optimale Ergebnisse.

Hohe Prozesssicherheit

Während des kompletten Bearbeitungsprozesses sorgt moderne Sensorik für reibungslose Abläufe.

Minimale Nebenzeiten

Dank vollautomatischer Maschineneinstellungen produziert Ihre TruLaser Tube 7000 fiber mit minimalen Nebenzeiten.

TruLaser Tube 7000 fiber – Hochproduktiv dank Festkörperlaser und RapidCut
Höchste Vorschübe in dünnem Material dank der Option RapidCut
Effizient ab Losgröße 1 dank offenem Maschinenkonzept
Mit der TruLaser Tube 7000 fiber sind hochwertige Schrägschnitte bis 45° möglich
Vollautomatisiert beladen mit Smart Profile Detection
Blitzschnell Schweißnähte erkennen mit SeamLine Tube
- / -
TruLaser Tube 7000 fiber, offenes Maschinenkonzept
Höchste Zugänglichkeit und Sicherheit in einem

Das offene Maschinenkonzept und der intelligente Strahlschutz bieten die optimale Kombination aus höchster Sicherheit und bester Zugänglichkeit für den Bediener. So können auch einzelne Rohre effizient beladen werden und Teile auf einer ergonomischen Arbeitshöhe entnommen werden.

Schrägschnitt

Die TruLaser Tube 7000 fiber bearbeitet Schrägschnitte bis 45 Grad.

RapidCut

Dank RapidCut machen sich die hohen Vorschübe des Festkörperlasers bereits bei kleineren Konturen bemerkbar. Vor allem in dünnem Material bedeutet das ein enormes Plus an Produktivität für Ihre Fertigung.

Einschwenkbare Förderstrecke

Für kleine Losgrößen und Sonderprofile nutzen Sie die einschwenkbare Förderstrecke.

TruLaser Tube 7000 fiber, Stufenrolle
Automatische Stufenrollen

Die Stufenrollen, welche die Rohre unterstützen und gleichzeitig seitlich führen, stellen sich automatisch auf die verschiedenen Durchmesser ein.

TruLaserTube 7000 fiber, zentrierender Spannbereich
Selbstzentrierende Spannfutter

Materialschonende Spannfutter positionieren und halten Ihre Rohre. Die selbstzentrierende Spanntechnik mit permanenter Sensorüberwachung passt sich an jede Rohrgeometrie an. So profitieren Sie von einer hohen Fertigteilgenauigkeit.

Möbel

Mehr Möglichkeiten für Designer: Die TruLaser Tube 7000 fiber schneidet Rohre und Profile sehr präzise. Das ermöglicht Produkte von höchster Qualität und Anmutung.

Ladenbau

Egal ob Einzelanfertigung oder Serienproduktion: Das Laser-Rohschneiden garantiert höchste Flexibilität bei der Gestaltung von Ladenmöbeln.

Landmaschinen

Die TruLaser Tube 7000 fiber kann Rohre mit hohen Wanddicken bearbeiten. Davon profitieren etwa Hersteller von Landmaschinen-Komponenten.

Fitnessgeräte

Die Automatisierungslösungen der TruLaser Tube 7000 fiber erlauben bei der Fertigung die effiziente Produktion hochwertiger Komponenten wie zum Beispiel von Fitnessgeräten. Der Laser steht dabei für langfristig präzise Rohrbearbeitung.

Maschinen- und Gerätebau

Maschinenbauer ersetzen oder optimieren Blechkonstruktionen mit den Möglichkeiten der Laser-Rohrschneidtechnologie. Konstrukteure kombinieren dazu Rohr und Blech intelligent miteinander.

- / -
TruLaser Tube 7000 fiber
Rundrohr
Max. Außendurchmesser 254 mm
Rechteckprofil
Max. Seitenlänge und Hüllkreisdurchmesser 220 mm / 254 mm
Max. Rohmateriallänge für automatisches Beladen
bei LoadMaster Tube 6,5 m 6500 mm
bei LoadMaster Tube 9,2 m 9200 mm 1
Fertigteillänge
bei Entladeeinheit 4,5 m 4500 mm
bei Entladeeinheit 4,5 m + 1,5 m 6000 mm 1
Werkstückgewicht
Max. Streckengewicht (Standard / Optional) 40 kg/m / - kg/m
Max. Rohmaterialgewicht bei automatischem Beladen
mit LoadMaster Tube 6,5 m 225 kg
mit LoadMaster Tube 9,2 m 225 kg
Laserspezifische Daten - TruDisk 3001
Max. Laserleistung 3000 W
Max. Materialdicke Baustahl 8 mm
Max. Materialdicke Edelstahl 5 mm
Max. Materialdicke Aluminium 6 mm
Max. Materialdicke Kupfer 4 mm
Max. Materialdicke Messing 4 mm
Laserspezifische Daten - TruDisk 4001
Max. Laserleistung 4000 W
Max. Materialdicke Baustahl 10 mm
Max. Materialdicke Edelstahl 6 mm
Max. Materialdicke Aluminium 6 mm
Max. Materialdicke Kupfer 4 mm
Max. Materialdicke Messing 4 mm
Verbrauchswerte - TruDisk 3001
Mittlere Leistungsaufnahme in der Produktion 13 kW
Verbrauchswerte - TruDisk 4001
Mittlere Leistungsaufnahme in der Produktion 14 kW
PDF <1MB
Technisches Datenblatt

Die technischen Daten aller Produktvarianten als Download.

Autonomie

Smart Profile Detection

Mit Smart Profile Detection beladen Sie auch Profile mit anspruchsvollen Geometrien automatisch.

Seam Line Tube

SeamLine Tube identifiziert Schweißnähte oder Markierungen, um jedes Rohr korrekt auf der Maschine auszurichten. Wahlweise scannt die Funktion auch die Rohrinnenseite.

Produktivität

TruLaser Tube 7000 fiber, RapidCut
RapidCut

Durch RapidCut machen sich hohe Vorschübe des Festkörperlasers bereits bei kleineren Konturen bemerkbar. Vor allem in dünnem Material bedeutet das ein enormes Plus an Produktivität für Ihre Fertigung.

Bearbeitungsspektrum erweitern

Schrägschnitte bis 45 Grad

Erweitern Sie durch qualitativ hochwertige Schrägschnitte bis 45° Ihr Teilespektrum.

Prozesssicherheit und Bedienerunterstützung

Ein-Schneidkopf-Strategie

Mit der Ein-Schneidkopf-Strategie können Sie mehrere Materialarten und -dicken mit dem Laser bearbeiten, ohne den Schneidkopf zu wechseln.

TruLaser Tube 7000 fiber, Sensorsystem
Sensorsystem

Ihre Maschine denkt mit: Sensoren erkennen, ob ein Teil richtig ausgeschleust wurde.

Condition Guide

Ein Blick genügt: Dank der neuen Funktion Condition Guide wissen Sie stets Bescheid über den Zustand Ihrer Maschine. Ein Ampelsystem zeigt den Status wichtiger Elemente, die die Schneidfähigkeit der Maschine beeinflussen. Bei Bedarf gibt Ihnen Condition Guide Handlungsempfehlungen. Verlaufsdiagramme erleichtern die Prognose, wann Handlungsbedarf bestehen könnte. Wartungsarbeiten lassen sich so effizient planen.

MobileControl App

Mit der MobileControl App bedienen und kontrollieren Sie Ihre Maschinen einfach und flexibel, denn die App überträgt die Oberfläche des Standardbedienpults auf den Touchscreen Ihres Tablets. Die App ermöglicht Ihnen, an unterschiedlichen Orten im Arbeitsumfeld der Maschine, zum Beispiel dem Rohrlager, Maschineninformationen abzurufen oder Programmwechsel vorzunehmen.

Magnetkupplung

Die Magnetkupplung mit Faltenbalg schützt den Schneidkopf vor möglichen Beschädigungen und Verschmutzungen, besonders im Falle einer Schneidkopfkollision. Auf diese Weise kann die Produktion nach kurzer Zeit fortgesetzt werden.

Dot Matrix Code

Kennzeichnen Sie Ihre Teile schnell und prozesssicher mit einem standardisierten Industriecode – die Funktion Dot Matrix Code macht es möglich.

TruLaser Tube 7000 fiber, Bandtische
Bandtische

Bandtische in ergonomischer Höhe erleichtern das Entladen von Rohren und Profilen. Zusätzlich dienen sie als praktische Materialpuffer.

Qualität

FocusLine

Kein Einstellen per Hand mehr: Der Regelmechanismus FocusLine hält die Fokuslage des Lasers konstant und passt sie automatisch ans Material an.

PierceLine

Mit PierceLine wird der Einstechprozess gesteuert und überwacht. Sobald das Material vollständig durchtrennt ist, wird der Einstechvorgang beendet. Das führt zu präziseren Ergebnissen und kürzeren Bearbeitungszeiten.

TruTops Tube

Bearbeiten Sie sogar komplexe Rohrkonstruktion hocheffizient und schnell mit TruTops Tube, der Software mit dem integrierten 3D-Konstruktionsmodul, das für hohe Fertigungssicherheit und Genauigkeit sorgt.

TruTops Monitor

Erfassen und analysieren Sie Maschinendaten, wie Stillstände, Fehlermeldungen, Störursachen und Wartungszeiten von sämtlichen Arbeitsplätzen in Ihrer Fertigung. Sollte ein Stillstand oder eine Störung auftreten, informiert Sie TruTops Monitor sofort über die Ursache und Sie können schnell darauf reagieren.

Software

Das umfangreiche TruTops Software-Portfolio unterstützt Sie über den gesamten Fertigungsprozess hinweg. Steuern Sie einfach und gezielt Ihren betrieblichen Ablauf von der Verwaltung Ihrer Kundenaufträge und Einkaufsprozesse bis zur Auslieferung des gefertigten Teils. Dank direkter Kopplung mit der Maschinensteuerung haben Sie den Status Ihrer Aufträge dabei jederzeit im Blick.

Beladen

Mit der Beladeeinheit LoadMaster Tube rüsten Sie deutlich schneller, da die Bündelmulde das Rohmaterial automatisiert bereitstellt. Die einschwenkbare Förderstrecke spielt Ihre Vorteile besonders bei kleinen Losgrößen, einer Zwischenproduktion und Sonderprofilen aus.

Je nach Land sind Abweichungen von diesem Produktsortiment und von diesen Angaben möglich. Änderungen in Technik, Ausstattung, Preis und Zubehörangebot sind vorbehalten. Bitte setzen Sie sich mit Ihrem Ansprechpartner vor Ort in Verbindung, um zu erfahren, ob das Produkt in Ihrem Land verfügbar ist.

Fußnoten
  • Wert für vergrößerte Ausführungen (Option)
