TruBend 8000 Serisi, esnek büyük formatlı makina

Bükme makinaları

TruBend 8000 Serisi

Esnek büyük formatlı makina

TEKLİF TALEBİ

Bükme makinaları

TruBend 8000 Serisi

ToolShuttle takım deposu

TEKLİF TALEBİ

Esnek büyük formatlı makina

TruBend 8000 Serisi makinalar, sundukları çok yönlülük, 875 mm'ye kadar montaj yüksekliği, büyük çalışma yarıçapları ve maksimum 1000 t seviyesine kadar ulaşan presleme kuvveti ile son derece ikna edici özelliklere sahiptir. Uzunluğu 8 m'ye kadar olan büyük ve ağır parçaları bu makina ile işleyebilir ve daha küçük iş parçalarını da birçok bükme istasyonunda bükebilirsiniz. Dişi takım kaydırması, CNC kumandalı bombeleme ve 6 akslı arka dayanak gibi yenilikçi özellikleri size istediğiniz uygulamayı hayata geçirme özgürlüğü verir. Açı ölçme sistemi, kullanımı kolay kumanda sistemi ve ergonomi alanındaki ToolShuttle gibi akıllı çözümler ile, operatörün çalışmalarını daha kolay gerçekleştirmesini sağlar.

Büyük boyutlar

875 mm montaj yüksekliği, 620 mm çalışma yarıçapı, 1.000 t presleme kuvveti ve 8 m büküm boyu

Sağlam tutuş

Bombeleme ve takım kilitlemeleri, metre başına 6.000 kN'ye kadar yüklenebilir.

Kolay kumanda

Çoklu dokunmatik kumanda sistemi sayesinde, kumanda işlemleri tıpkı bir tabletteki kadar kolay ve basit bir şekilde gerçekleştirilebilir.

Operatör dostu ve ergonomik

Çok sayıda donanım seçeneği sayesinde keyifli, güvenli ve verimli bir çalışma ortamı elde edilir.

Kesin açı değeri

LCB sistemi ile açı değeri ölçümü, takımdan bağımsız olarak ve herhangi bir aşınma ve temas olmadan gerçekleştirilir.

Kolay kurulum

6 m'ye kadar olan zemin üstü modeller, pahalı temellerin kurulmasına gerek bırakmayarak tasarruf edilmesini sağlar.

Birçok uygulamaya uygun esneklik

6 akslı arka dayanak sistemi, size sınırsız bir uygulama özgürlüğünün kapılarını açar.

Ergonomik takım değiştirme

Ağır takım donanımları kolayca takılır, makinada yerden tasarruf sağlayarak muhafaza edilir.

TruBend 8000 Serisi makinaların öne çıkan özellikleri

Büyük parçaları bükmeye hazır mısın?

İkili model

Birbirleriyle mükemmel bir uyum içindeki iki makinayı, isterseniz ayrı ayrı isterseniz de tek bir makina olarak kullanabilir, böylece iki kat presleme kuvveti ve iki kat bükme boyu elde edebilirsiniz.

TruBend bükme presleri, çok farklı uygulamaların gerçekleştirilebildiği esnek yapıda preslerdir

Büyük veya küçük, karmaşık veya basit bileşenlerin tümünü, bükme açısını en baştan düzenleyen patentli teknolojimiz sayesinde kolayca işleyebilirsiniz.

TruBend 8000 Serisi makinalar, kalın parçalarda da yüksek açı hassasiyetiyle çalışır.

TruBend 8000 Serisi, uzun profilleri bile düz ve yüksek açı hassasiyetiyle büker.

TruBend 8000 Serisi, kademeli bükümlerde bile kalın sac parçaları rahatça işler.

TruBend bükme presleri, çok farklı uygulamaların gerçekleştirilebildiği esnek yapıda preslerdir. Büyük veya küçük, karmaşık veya basit bileşenlerin tümünü, bükme açısını en baştan düzenleyen patentli teknolojimiz sayesinde kolayca işleyebilirsiniz.

TruBend 8000 Serisi sayesinde büyük veya küçük, kalın veya ince, karmaşık veya basit farkı olmaksızın bükme açıları en baştan itibaren doğru olacak şekilde işleme yapabilirsiniz.

TruBend 8000 Serisi makinalar, kalın parçalarda da yüksek açı hassasiyetiyle çalışır.

TruBend 8000 Serisi, yüksek mukavemetli malzemeler

Yüksek mukavemetli malzemeleri bile rahatça bükebilen TruBend 8000 Serisi sayesinde, kalın sac parçaları sorunsuz şekilde işleyebilirsiniz.

TruBend 8000 Serisi, büyük formatlı işleme

Büyük formatlarda işleme olanağı sunan TruLaser 8000 Serisi, uzunluğu 16 metreye varan sacların lazerle kesilmesi için idealdir. TruBend 8000 Serisi ile 8 metreye kadar parçalar bükülebilmekte, tandem çalışma modunda ise bu değerler 16 metreye çıkabilmektedir.

İptal

Ürünleri karşılaştır

Başlangıç ürünü Başlangıç ürününüz

1. Karşılaştırma modeli 2. Karşılaştırma modeli (opsiyonel)

Şimdi karşılaştır

TruBend 8230
TruBend 8320
TruBend 8400
TruBend 8500
TruBend 8600
TruBend 8800
TruBend 8010

	TruBend 8230 Ürün karşılaştır	TruBend 8320 Ürün karşılaştır	TruBend 8400 Ürün karşılaştır	TruBend 8500 Ürün karşılaştır	TruBend 8600 Ürün karşılaştır	TruBend 8800 Ürün karşılaştır	TruBend 8010 Ürün karşılaştır
Presleme kuvveti	2300 kN	3200 kN	4000 kN	5000 kN	6000 kN	8000 kN	10000 kN
Büküm boyu	4050 / 5050 / 6050 mm	5050 / 6050 mm	4050 / 5050 / 6050 mm	4050 mm	4050 / 5050 / 6050 mm	6050 / 7050 / 8050 mm	7050 / 8050 mm
Sütunlar arası genişlik	3550 / 4050 / 5050 mm	4050 /5050 mm	3550 / 4050 / 5550 mm	3050 mm	3050 / 4050 / 5050 mm	5050 / 6050 / 7050 mm	6050 / 7050 mm
Kullanılabilir montaj yüksekliği	675 mm	675 mm	675 mm	675 mm	675 mm	675 mm	675 mm
Büyütülmüş model için kullanılabilir montaj yüksekliği (opsiyonel)	875 mm	875 mm	875 mm	875 mm	875 mm	875 mm	875 mm
Çalışma yarıçapı	420 / 620 mm	420 / 620 mm	420 / 620 mm	420 / 620 mm	420 / 620 mm	420 / 620 mm	420 / 620 mm
Operasyon yüzeyi	Multi-Touch kumanda	Multi-Touch kumanda	Multi-Touch kumanda	Multi-Touch kumanda	Multi-Touch kumanda	Multi-Touch kumanda	Multi-Touch kumanda
Maks. Y çalışma çevrimi (opsiyon)	10 mm/s	10 mm/s	10 mm/s	10 mm/s	9 mm/s	10 mm/s	8 mm/s
Y yüksek hızda işleme	220 mm/s	150 mm/s	170 mm/s	160 mm/s	120 mm/s	140 mm/s	100 mm/s
Ölçüler, ağırlıklar
Uzunluk	auf Anfrage mm	auf Anfrage mm	auf Anfrage mm	auf Anfrage mm	auf Anfrage mm	auf Anfrage mm	auf Anfrage mm
Genişlik	auf Anfrage mm	auf Anfrage mm	auf Anfrage mm	auf Anfrage mm	auf Anfrage mm	auf Anfrage mm	auf Anfrage mm
Yükseklik	auf Anfrage mm	auf Anfrage mm	auf Anfrage mm	auf Anfrage mm	auf Anfrage mm	auf Anfrage mm	auf Anfrage mm

Ürünleri karşılaştır Karşılaştırmayı sonlandır Karşılaştırmayı sonlandır	TruBend 8230	TruBend 8320	TruBend 8400	TruBend 8500	TruBend 8600	TruBend 8800	TruBend 8010
Presleme kuvveti	2300 kN	3200 kN	4000 kN	5000 kN	6000 kN	8000 kN	10000 kN
Büküm boyu	4050 / 5050 / 6050 mm	5050 / 6050 mm	4050 / 5050 / 6050 mm	4050 mm	4050 / 5050 / 6050 mm	6050 / 7050 / 8050 mm	7050 / 8050 mm
Sütunlar arası genişlik	3550 / 4050 / 5050 mm	4050 /5050 mm	3550 / 4050 / 5550 mm	3050 mm	3050 / 4050 / 5050 mm	5050 / 6050 / 7050 mm	6050 / 7050 mm
Kullanılabilir montaj yüksekliği	675 mm	675 mm	675 mm	675 mm	675 mm	675 mm	675 mm
Büyütülmüş model için kullanılabilir montaj yüksekliği (opsiyonel)	875 mm	875 mm	875 mm	875 mm	875 mm	875 mm	875 mm
Çalışma yarıçapı	420 / 620 mm	420 / 620 mm	420 / 620 mm	420 / 620 mm	420 / 620 mm	420 / 620 mm	420 / 620 mm
Operasyon yüzeyi	Multi-Touch kumanda	Multi-Touch kumanda	Multi-Touch kumanda	Multi-Touch kumanda	Multi-Touch kumanda	Multi-Touch kumanda	Multi-Touch kumanda
Maks. Y çalışma çevrimi (opsiyon)	10 mm/s	10 mm/s	10 mm/s	10 mm/s	9 mm/s	10 mm/s	8 mm/s
Y yüksek hızda işleme	220 mm/s	150 mm/s	170 mm/s	160 mm/s	120 mm/s	140 mm/s	100 mm/s
Ölçüler, ağırlıklar
Uzunluk	auf Anfrage mm	auf Anfrage mm	auf Anfrage mm	auf Anfrage mm	auf Anfrage mm	auf Anfrage mm	auf Anfrage mm
Genişlik	auf Anfrage mm	auf Anfrage mm	auf Anfrage mm	auf Anfrage mm	auf Anfrage mm	auf Anfrage mm	auf Anfrage mm
Yükseklik	auf Anfrage mm	auf Anfrage mm	auf Anfrage mm	auf Anfrage mm	auf Anfrage mm	auf Anfrage mm	auf Anfrage mm

PDF <1MB

Teknik veri sayfası

Tüm ürün çeşitlerinin teknik verilerini indirebilirsiniz.

Sayısız fonksiyonları sayesinde TruBend 8000 Serisi makinalar ile çok daha güvenli, kolay, ergonomik ve verimli çalışmalar gerçekleştirebilirsiniz.

Hassaslık ve verimlilik

TruBend 8000 Serisi, ilk parçadan itibaren kesin açı değerleri

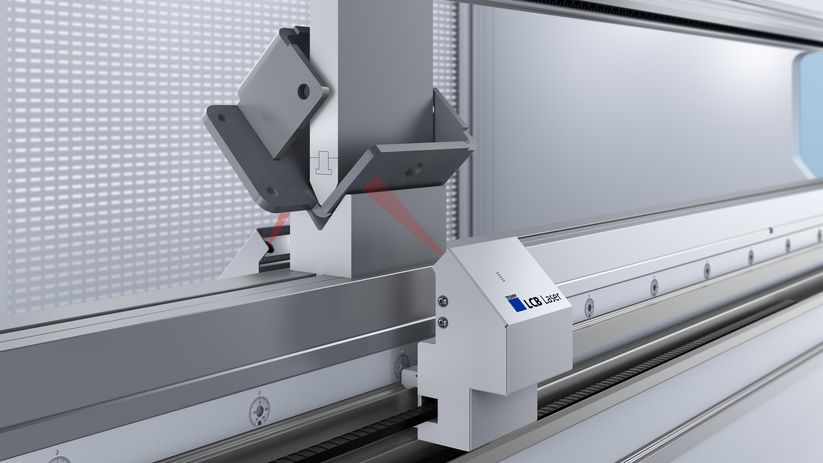

LCB (Laser Controlled Bending) açı ölçme sistemi

LCB (Laser Controlled Bending) açı ölçme sistemi, ilk parçadan itibaren kesin açı değerlerin elde edilmesini sağlar. LCB, sac üzerine bir lazer yansıtır ve kamera ile açıyı tespit eder, böylece ölçüm işlemi herhangi bir aşınma ve temas olmadan gerçekleştirilir. Bu sayede malzeme maliyetleri düşer ve verimlilik artar. Takımdan bağımsız yapıdaki bu sistem bir donanım eklentisi olarak temin edilir ve kullanımı son derece kolaydır.

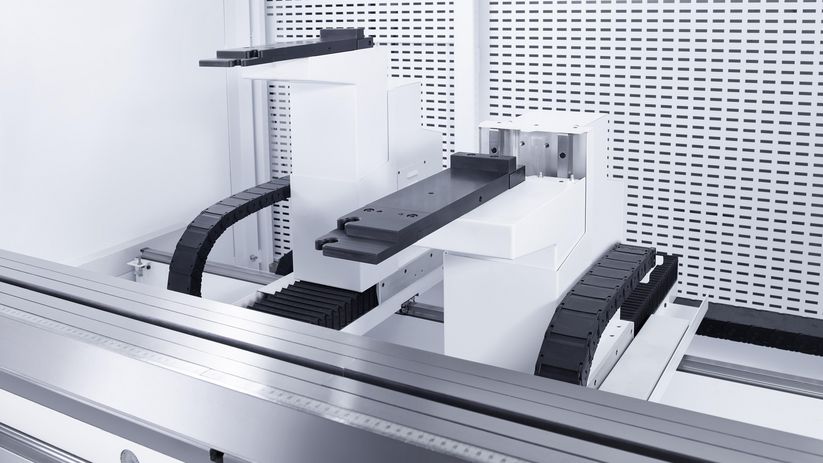

TruBend 8000 Serisi, 6 eksen arka dayama

Arka dayanaklar

6 adet CNC kumandalı arka dayanak aksı ile tüm durumlar için gerekli donanıma sahip olursunuz. İş parçalarınız en doğru ve güvenli şekilde konumlandırılır ve mükemmel bükme sonuçları elde etmeniz sağlanır.

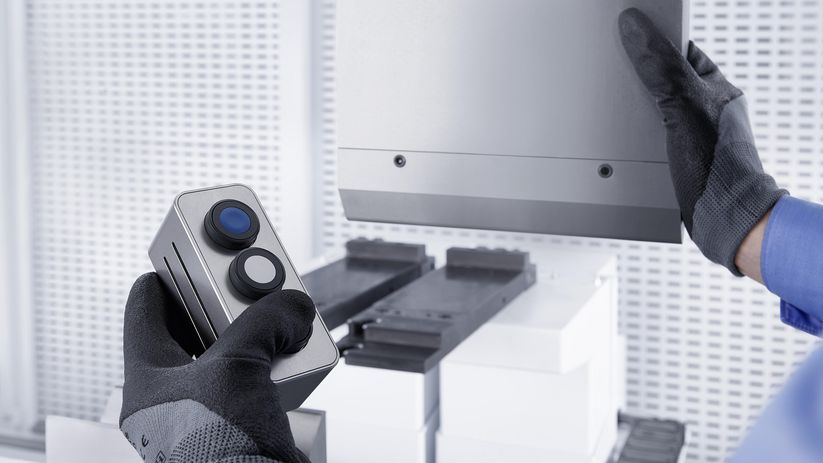

MobileControl

Pratik ve mobil MobileControl kumanda ünitesini, üzerindeki mıknatıslar sayesinde üst koçlar gibi metalik yüzeylere istediğiniz gibi yerleştirebilirsiniz. Bu sayede en önemli fonksiyonlar her zaman elinizin altında olur ve gidip gelmekle zaman kaybetmezsiniz.

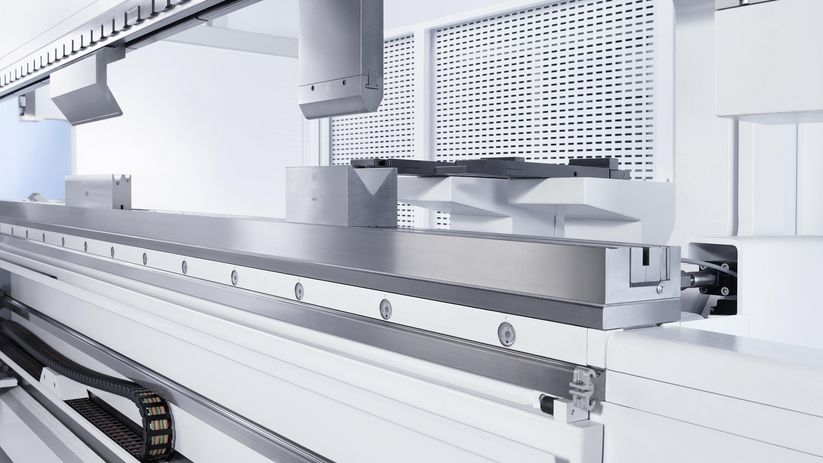

Bombeleme

Otomatik bombeleme en ince ayrıntılarına kadar düşünülmüştür. Bombeleme kavisini, bombeleme işleminize en uygun halde ve her 250 mm'de bir olacak şekilde noktasal olarak belirleyebilirsiniz. Bombeleme tertibatına 6.000 kN/m kadar yüklenilebilir.

Ergonomi

Destek konsolları

Yüksekliği kademesiz ayarlanabilen destek konsolları, bileşenlerinizi daha kolay kullanmanıza olanak sağlar. Son derece sağlam yapıdaki bu konsolların her biri 300 kg kadar ağırlık taşıyabilir ve farklı destekler ile temin edilebilir.

Bükme yardımları

Pratik bükme yardımı ve otomatik yükseklik ayarı faydalı yardımcı özelliklerdir. Özellikle ağır veya büyük yüzeyli parçaların bükülmesi sırasında destek sağlar ve 300 kg kaldırabilir.

Esneklik

Dişi takım kaydırmalı TruBend 8000 Serisi

Dişi takım kaydırması

Dişi takım kaydırması özelliği ile, bir takımda iki farklı bükme işlemi gerçekleştirebilirsiniz. Bu sayede parça çeşitliliğini yükseltir, takımlama sürelerinden tasarruf eder ve yatırım maliyetlerini düşürürsünüz. Dişi takım kaydırması ayrıca, kıvırma gibi özel uygulamalar ile üretim yapılmasına da olanak sağlar.

TruTops Boost

3 boyutlu konstrüksiyonlara yönelik 'hepsi bir arada' özellikli bir çözüm olan TruTops Boost ile bükme makinalarınızda akıllı programlama işlemleri gerçekleştirebilirsiniz. Birçok işlemi otomatik hale getirerek, zaman kaybı yaşadığınız rutin işlerden tasarruf etme olanağına sahip olursunuz. Ayrıca TRUMPF şirketinin engin teknik bilgi birikimiyle hazırlanan kapsamlı kural kümelerinin sağladığı avantajlardan da faydalanmış olursunuz.

TruTops Boost

TecZone Bend

TecZone Bend ile ofisteki bükme programlamasını, TruBend bükme makinasındaki kontrol ünitesi üzerinden programlama ile birleştirerek hiç olmadığı kadar hızlı programlama yapabilirsiniz. NC kodu ile birlikte 2D ve 3D verileri esas alan bir programlama önerisi, saniyeler içinde otomatik olarak oluşturulur.

Yazılım

Kapsamlı TruTops yazılım protföyü, komple üretim sürecinde size destek sunar. Müşteri siparişlerinin yönetiminden satın alma süreçlerine ve tamamlanmış ürünün müşteriye teslim edilmesine kadar idari süreçlerinizi kolaylıkla kontrol edebilirsiniz. Makina kumanda sistemine doğrudan bağlanarak iş durumlarınızı her zaman görebilirsiniz.

DAHA FAZLA ÖĞREN

Takım deposu

Pratik takım deposu ToolShuttle, TruBend 8000 Serisi makinanızın hemen yanında yer alır. Takımlar değiştirme sırasında makina içine ve dışına kolayca itilir ve bu da özellikle ağır takımlarda zaman tasarrufu ve konfor sağlar. ToolShuttle içinde en az 60 m takım için yer vardır ve düzenli çalışmanıza da olanak sağlar.

AYRINTILI BİLGİ

Standart takımlar

Ürün yelpazesinden istediğiniz şekilde seçebilmeniz için 150'den fazla üst ve alt takım tipi kullanımınıza sunulmuştur. Takımları grup olarak veya tek başlarına sipariş edebilirsiniz.

AYRINTILI BİLGİ

ZN takımlar

Galvanize edilmiş sacların işlenmesi sırasında, birkaç bükme işleminden sonra dişi takımda çinko birikmesi ve dolayısıyla da soğuk kaynaklama söz konusu olabilir. Sonuç olarak bileşen üzerinde baskı ve hassasiyet kaybı oluşur. Yüksek yüzey sertliği ile üstün kayganlık özelliklerini bir araya getiren bu aletler korozyona karşı dayanıklıdır ve temizlik ihtiyacı doğurmaz.

Bükme takımları

Özel takım

Tamamen size özel koşulların ve gerekliliklerin mevcut olduğu durumlar için de TRUMPF yine en doğru takım çözümlerini geliştirir. Parça kalitenizi güvence altına almak için, size teslim etmeden önce takımlarımızda sizin malzemelerinizi kullanarak testler gerçekleştiriyor ve ilk numune parçaları biz üretiyoruz.

AYRINTILI BİLGİ

Ülkeye göre bu ürün yelpazesinde ve bu bilgilerde farklılıklar mevcut olabilir. Teknik, donanım, fiyat ve aksesuar seçeneklerinde değişiklik yapma hakkı saklıdır. Ürünün ülkenizde mevcut olup olmadığını öğrenmek için lütfen irtibat yetkiliniz ile yerinde görüşün.
