Sensor-Biegewerkzeuge

Biegewerkzeuge

Egal, was Sie biegen wollen – mit Biegewerkzeugen von TRUMPF kommen Sie an Ihr Ziel. Wählen Sie aus einem umfangreichen Sortiment an Biegewerkzeugen oder lassen Sie sich Sonderwerkzeuge nach Wunsch anfertigen. Mit den TRUMPF Sensorwerkzeugen zur direkten Winkelregelung im Biegeprozess gelingt Ihnen bereits das erste Teil einer Serie perfekt. Leichtbauwerkzeuge erleichtern Ihnen den Alltag.

Biegewerkzeuge rund um die Uhr bestellen

TRUMPF E-Shop für Biegewerkzeuge

Der TRUMPF E-Shop unterstützt Sie mit vielen hilfreichen Filtern und Funktionen bei der Suche, Konfiguration und Bestellung Ihrer Biegewerkzeuge.

Zum E-Shop
Für alle Fälle

Was Sie auch biegen wollen – TRUMPF entwickelt für Sie die passende Werkzeuglösung.

Schnell zur Hand

Freuen Sie sich über die schnelle Verfügbarkeit einer Werkzeuglösung und deren Lieferung.

Gut beraten

Holen Sie das Beste aus Ihrer Biegemaschine raus – eine fundierte und kompetente Beratung verrät, wie das geht.

Kontakt

Sie haben Fragen zu Biegewerkzeugen oder benötigen ein Sonderwerkzeug? Dann kontaktieren Sie unsere Technologieexperten – wir beraten Sie gerne und kostenfrei.

Biegewerkzeuge für jeden Bedarf

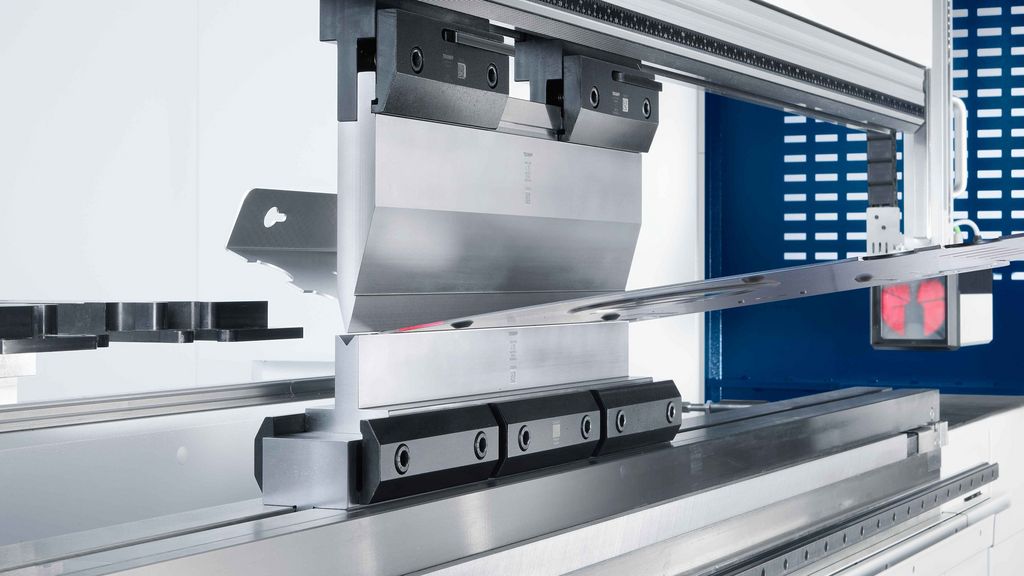

Biegewerkzeuge Standard

Standardwerkzeuge

Sie können alle TRUMPF Biegewerkzeuge als Satz oder als Teilstücke bestellen. Mit über 150 verschiedenen Ober- und Unterwerkzeugtypen auf Lager sind viele Teilegeometrien möglich. Der Data Matrix Code ermöglich ein einfaches Abscannen und somit ein automatisches Einlesen der Werkzeuge in die Steuerung.

Leichtbau-Biegewerkzeuge

Leichtbauwerkzeuge

Besser rüsten: Die Leichtbauwerkzeuge von TRUMPF sind bis zu 35 % leichter. Alle gängigen Oberwerkzeuge sind auch in Leichtbau-Ausführung erhältlich.

Sensor-Biegewerkzeuge

Sensorwerkzeuge

TRUMPF Sensorwerkzeuge funktionieren nach dem bewährten ACB-Messprinzip. Tastscheiben, die in die Werkzeugform eingebracht sind, messen direkt in der Prozesszone. Im Falle von U-Biegungen mit langen Schenkeln sind außerdem Adapter verfügbar – auch für ACB Sensorwerkzeuge.

Biegewerkzeug, Beschichtung LaserDur ZN

Beschichtung LASERdur ZN und LASERdur AL

Mit unseren speziell beschichteten Biegewerkzeugen sind unerwünschte Anhaftungen von Aluminium oder Zink durch Abriebe des Blechs und die daraus resultierenden Abdrücke  und Ungenauigkeiten passé. Profitieren Sie mit LASERdur AL und LASERdur ZN von hochwertigen Beschichtungen, die eine hohe Oberflächenhärte Ihrer Werkzeuge mit hervorragenden Gleiteigenschaften kombinieren. Zusätzlicher Vorteil: Die beschichteten Werkzeuge sind korrosionsbeständig und müssen nicht gereinigt werden.

RollBend

Biegen mit RollBend

Das RollBend Werkzeug ermöglicht Ihnen abdruckarm kurze Schenkellängen sowie Ausformungen und Löcher nahe der Biegelinie ohne Verformung herzustellen. Dabei ist es mit Standardmatrizen kombinierbar. Mit dem neuen RollBend, das Kunststoffbacken hat, biegen Sie jetzt sogar abdruckfrei.

TruBend Serie 8000 mit ToolShuttle

Werkzeugspeicher

Der ToolMaster rüstet Ihre Biegemaschinen automatisch. Gerade bei kleinen Losgrößen ist das ein großer Vorteil – mit dem ToolMaster ist die Arbeit ergonomischer und schneller. Er verfügt Platz für durchschnittlich 85 m Werkzeuge, je nach Werkzeug sogar mehr, und Sie können ihn beladen, während die Maschine biegt.
Für große Teile sind größere Werkzeuge möglich – deshalb bieten wir Ihnen speziell für unsere TruBend Serie 8000 das ToolShuttle an, einen Werkzeugspeicher, bei dem der Bediener die Werkzeuge vom Wechsler in die Maschine schiebt. Hier ist Platz für bis zu 60 m Werkzeug.

Weniger rüsten, viel biegen

Die Programmiersoftware TecZone Bend erstellt die Program­me für Ihre Biegeteile. Die Option Tool Setup Optimizier prüft, für welche Teile Sie dieselben Werkzeuge brauchen und wie sich die Werkzeugstationen am besten kombinieren lassen. So können Sie möglichst viele Teile mit nur einer Aufspannung biegen.

Biegewerkzeuge  rund um die Uhr im TRUMPF E-Shop bestellen

Bestellen Sie Biegewerkzeuge unkompliziert in unserem E-Shop. Der E-Shop führt Sie leicht durch die Konfiguration und ermöglicht eine zeiteffiziente Bestellung. Über die Bestellhistorie können Sie Ihre Lieferungen nachverfolgen und Rechnungen herunterladen.

Zum E-Shop

Dienstleistungen

Kontakt

Sie haben Fragen zu Biegewerkzeugen oder benötigen ein Sonderwerkzeug? Dann kontaktieren Sie unsere Technologieexperten – wir beraten Sie gerne und kostenfrei.

Sonderwerkzeuge

Greifen Sie auf die geballte TRUMPF Kompetenz zurück und lassen Sie sich Sonderwerkzeuge anfertigen, die genau Ihren Bedürfnissen entsprechen. TRUMPF berät Sie, entwickelt, konstruiert und testet Ihre persönlichen Sonderwerkzeuge.

Sonderwerkzeug, Scharnierwerkzeug komplett

Scharnierwerkzeug komplett

Das Werkzeug ist auf Scharniere mit festen Abmessungen (Blechdicke, Scharnierdurchmesser und Scharnierheftlänge) abgestimmt und wird ohne Hinteranschlag angewandt. Der Anschlag ist im Werkzeug integriert. Dies ermöglicht beispielsweise eine rasche Herstellung von Türscharnieren.

Sonderwerkzeug, Werkzeug mit schwenkbarem Fenster

Schwenkbares Fensterwerkzeug

Das Werkzeug mit schwenkbarem Fenster wird zum Biegen von geschlossenen Profilen oder U-Teilen verwendet. Durch den Einsatz eines schwenkbaren Adapters wird das Entnehmen der Produkte ermöglicht bzw. erleichtert. Das spart Zeit und Geld.

RollBend

RollBend

Während des Kantvorgangs wird das Blech durch die Auflageflächen der Biegewangen gleichmäßig angedrückt. Dabei gibt es fast keine Relativbewegung zwischen Werkzeug und Werkstück.

Sonderwerkzeug, Kiemenwerkzeug für geschlossene Werkzeugkontur

Kiemenwerkzeug für geschlossene Werkzeugkontur

Durch Umformen an der Gesenkbiegemaschine kann die Fertigung von Kiemen realisiert werden. Kiemen werden zumeist als Lüftungsschlitze an Gehäusen verwendet.

Sonderwerkzeug, Formwerkzeug für Radiusbiegen

Formwerkzeug für Radiusbiegung (kreisförmiger Teil)

Durch einen Formschluss zwischen Ober- und Unterwerkzeug wird ein kreisförmiges Teil erzeugt. Der Biegeradius ist durch den Werkzeugradius vorgegeben (in Abhängigkeit von Blechdicke, Materialart, etc.). Kreisförmige Teile können zum Beispiel als Handlauf für Treppen eingesetzt werden.

Sonderwerkzeug, Werkzeug für breites U-Teil

Werkzeug für breites U-Teil

Mit diesem Werkzeug können sehr hohe U-Profile in nur einem Schritt hergestellt werden. Um ein Steckenbleiben des Produktes in der Matrize zu verhindern, wird mittels Ausstoßer und Gasfedern das Profil aus dem Unterwerkzeug herausgedrückt.

Sonderwerkzeug, Schwenkbackenwerkzeug groß

Schwenkbackenwerkzeug groß

Mit diesem Werkzeug können sehr hohe U-Teile erzeugt werden. Die Schwenkbacken gleichen die Rückfederung des Materials durch Überbiegen aus. Ein Vorkanten und Falzen ist mit diesem Werkzeug nicht mehr notwendig.

Sonderwerkzeug, Werkzeug gekröpft für C-Teil

Werkzeug gekröpft für C-Teil

C-Teile werden in der Regel mit gekröpften Werkzeugen hergestellt. Diese können in der Höhe und Ausladung individuell angepasst werden.

Biegefolie

TRUMPF Biegefolie

Die Biegefolie wird über das Unterwerkzeug gelegt und verhindert daher Abdrücke auf dem Werkstück, die durch Reibung mit Metall entstehen können.

Sonderwerkzeug, Matrize mit R3 Einziehradien

Matrize mit R3 Einziehradien

Diese Matrizen haben deutlich größere Arbeitsradien. Sie werden eingesetzt, damit beim Biegen von folienbeschichteten Blechen die Folie nicht einreißt oder Abriebspuren auf der Materialoberfläche sichtbar werden.
