TruDiode, il laser a diodi a elevata efficienza energetica
TruDiode, il laser a diodi a elevata efficienza energetica
Laser a diodi

TruDiode

Il laser a diodi a elevata efficienza energetica

    - / -
    • Panoramica
    • Applicazioni
    • Dati tecnici
    • Opzioni
    • Software
    • Sistema a sensori
    • Soluzioni macchina
    • Sistemi ottici di focalizzazione
    • Più Meno
    L'efficiente esperto di saldatura

    I laser a diodi TruDiode sono molto apprezzati per gli ottimi risultati e i costi di esercizio bassi grazie all'elevatissima efficienza energetica. Che si tratti di saldatura di profondità, saldatura a conduzione termica, saldatura a riporto, brasatura o saldatura di materiale plastico, i laser producono giunzioni di qualità eccellente, con potenze laser che arrivano al range di multikilowatt. Con la sua struttura modulare e compatta, il TruDiode può essere integrato con facilità nei sistemi di produzione esistenti. Nella rete laser si possono inserire fino a quattro stazioni di lavoro.

    Potenza costante al 100%

    I processi resi stabili dalla regolazione attiva integrata della potenza laser permettono di ottenere risultati riproducibili.

    Rendimento > 40%

    Il TruDiode ha un occhio di riguardo per le risorse, grazie all'elevato rendimento e a una gestione intelligente dell'energia.

    Flessibilità d'uso

    Questo esperto in saldatura giunta materie plastiche o metalli con o senza materiale di apporto.

    Molto compatto

    Il TruDiode è molto apprezzato grazie al principio del diodo diretto, con una superficie di installazione inferiore a 1m2.

    Sempre pronto

    Lunga durata utile grazie al modulo a diodi a raffreddamento passivo

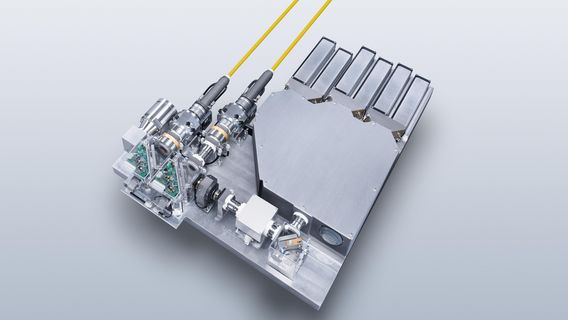

    Struttura a efficienza energetica del sistema ottico TruDiode
    Un miracolo economico

    I laser TruDiode non contengono praticamente pezzi soggetti a usura. Il concetto di raffreddamento intelligente con scambiatore di calore integrato spesso rende superfluo un raffreddamento esterno del laser. L'acqua di raffreddamento dei diodi raffredda anche i sistemi ottici e i cavi in fibra ottica. Insieme all'elevata efficienza energetica dei laser TruDiode, si realizzano costi di esercizio e investimento molto contenuti.

    Design del sistema ottico del TruDiode
    Struttura modulare

    La struttura modulare e compatta permette una facile e rapida integrazione dei laser TruDiode nel vostro sistema di produzione esistente. È inoltre possibile installare il TruDiode anche successivamente, senza nessun problema. Ad esempio, la potenza del laser o il numero delle uscite possono essere modificati sul campo, qualora le esigenze di produzione lo richiedano.

    Componente brasato a laser
    Possibilità di lavorare svariati materiali

    I laser a diodi TruDiode sono idonei per la lavorazione di metalli e materie plastiche. L'elevata qualità del raggio e le potenze di uscita da 150 a 6.000 W garantiscono risultati perfetti nella saldatura e brasatura.

    Saldatura di plastica con TruDiode

    Saldatura di plastica con TruDiode

    I laser a diodi TruDiode rendono possibile la saldatura senza contatto di materiali termoplastici utilizzando il processo di saldatura per radiazione luminosa. Si ottengono così giunti particolarmente stabili, resistenti ed esteticamente puliti. Il processo di saldatura per radiazione luminosa permette di lavorare praticamente tutte le geometrie in giunto sovrapposto. Il giusto apporto di energia produce sollecitazioni termiche e meccaniche minime.

    Contenitore per alimenti saldato a conduzione termica

    Contenitore per alimenti saldato a conduzione termica

    Nella saldatura a conduzione termica il TruDiode fonde le due parti da giuntare lungo il punto da unire. Le fusioni confluiscono l'una nell'altra e si solidificano insieme nel giunto di saldatura. Il giunto di saldatura è liscio e arrotondato, perciò non richiede ulteriori lavorazioni di rifinitura. Questo processo viene utilizzato per giuntare pezzi a parete sottile, ad esempio per giunti angolari su bordi visibili.

    Utensile di piegatura temprato con laser TruDiode

    Utensile di piegatura sottoposto a tempra con laser

    Il TruDiode è eccellente per il processo di tempra laser. Grazie al ridotto apporto di calore, la deformazione del componente è minima e i costi di rifinitura si riducono o scompaiono del tutto. Questo laser permette inoltre di lavorare pezzi tridimensionali irregolari.

    Saldatura a riporto laser con il TruDiode

    Coclea ottenuta con saldatura a riporto laser

    Nella saldatura a riporto laser (LMD, Laser Metal Deposition), il laser produce un bagno fuso sulla superficie del componente. Un ugello applica automaticamente la polvere metallica. I cordoni saldati tra loro generano le strutture su corpi di base esistenti o su interi componenti. Qui una coclea di alimentazione è stata applicata strato su strato su un tubo mediante saldatura a riporto laser. Rispetto ad altri processi generativi, nell'LMD le velocità di costruzione e quindi il ritmo di processo sono elevati.

    Componente brasato a laser

    Brasatura

    Nella brasatura con il laser le due metà da giuntare vengono collegate in modo ottimale mediante il materiale d'apporto. Poiché la temperatura di fusione del filo è più bassa di quella del materiale del componente, durante la lavorazione con il laser fonde soltanto il filo. Questo si fonde e fluisce nel punto da saldare e si congiunge alla superficie del pezzo (giunzione a diffusione).

    Parametri laser
    Potenza laser sul pezzo 150 W 300 W 600 W 900 W 2000 W 3000 W 4000 W 5000 W 6000 W
    Costanza della potenza con potenza nominale ± 1 % ± 1 % ± 1 % ± 1 % ± 1 % ± 1 % ± 1 % ± 1 % ± 1 %
    Campo di potenza regolabile in continuo 3 W - 150 W 6 W - 300 W 12 W - 600 W 18 W - 900 W 40 W - 2000 W 60 W - 3000 W 80 W - 4000 W 100 W - 5000 W 120 W - 6000 W
    Strahlqualität 8 mm▪mrad 8 mm▪mrad 16 mm▪mrad 16 mm▪mrad 30 mm▪mrad 30 / 50 mm▪mrad 30 / 50 mm▪mrad 50 mm▪mrad 50 mm▪mrad
    Numerische Apertur 0,12 0,12 0,12 0,12 0,2 0,1 / 0,2 0,1 / 0,2 0,2 0,2
    Lunghezza d'onda 920 nm - 970 nm 920 nm - 1050 nm 920 nm - 1050 nm 920 nm - 1050 nm 920 nm - 1040 nm 920 nm - 1040 nm 920 nm - 1040 nm 920 nm - 1040 nm 920 nm - 1040 nm
    Diametro min. cavo in fibra ottica 150 μm 150 μm 300 μm 300 μm 600 μm 600 μm 600 μm 600 μm 600 μm
    Tipo di costruzione
    Dimensioni (L x A x P) - - 1036 mm x 1250 mm x 709 mm 1036 mm x 1250 mm x 709 mm 870 mm x 1325 mm x 750 mm 870 mm x 1325 mm x 750 mm 870 mm x 1325 mm x 750 mm 870 mm x 1325 mm x 750 mm 870 mm x 1325 mm x 750 mm
    Dimensioni, versione 19" (L x A x P) 483 mm x 495 mm x 513 mm 483 mm x 495 mm x 513 mm - - - - - - -
    Quantità max. cavi in fibra ottica 2 2 4 4 2 2 2 2 2
    Installazione
    Tipo di protezione - - IP54 IP54 IP54 IP54 IP54 IP54 IP54
    Temperatura ambiente 5 °C - 40 °C 5 °C - 40 °C 5 °C - 45 °C 5 °C - 45 °C 10 °C - 50 °C 10 °C - 50 °C 10 °C - 50 °C 10 °C - 50 °C 10 °C - 50 °C
    PDF <1MB
    Scheda tecnica

    I dati tecnici di tutte le varianti dei prodotti, disponibili per il download.

    TRUMPF offre la possibilità di adattare con flessibilità il laser a stato solido ad ogni stato di esercizio e integrazione. Ciò vale per quasi tutti i componenti della guida del raggio e per il comando. Sono disponibili diverse opzioni anche per l'alimentazione dell'acqua di raffreddamento. Sono previste interfacce per diversi sistemi ottici. Per risparmiare sui costi, la sorgente del raggio può alimentare contemporaneamente anche più stazioni di lavoro. I servizi remoti TRUMPF forniscono assistenza ovunque e in qualsiasi momento, garantendo così la disponibilità costante degli impianti.

    Aktive Leistungsregelung der TRUMPF Festkörperlaser
    Regolazione attiva della potenza laser

    Indipendentemente dall'età dell'apparecchio laser o dalle condizioni ambientali, la potenza del laser viene mantenuta a un valore prestabilito (con uno scostamento solitamente pari a ±1%). Sono quindi assicurati risultati di processo riproducibili per l'intera durata utile del laser.

    Sistema ottico fisso combinabile con il TruDiode
    Raffreddamento di sistemi ottici di lavorazione/cavi in fibra ottica

    I sistemi ottici di lavorazione e i cavi in fibra ottica possono essere raffreddati in modo comodo e semplice con l'acqua di raffreddamento del laser. Non serve quindi alcun sistema di raffreddamento separato.

    Servizio remoto TRUMPF
    Remote Services

    In caso di guasto, gli esperti del servizio di assistenza TRUMPF potranno accedere attivamente al vostro laser attraverso un collegamento sicuro da remoto. Nella maggiore parte dei casi è possibile riparare un guasto direttamente, oppure si ricorre a una modifica della configurazione del laser in modo da consentire di proseguire la produzione fino all'arrivo del ricambio. Ciò consente la massima disponibilità del laser.

    Diverse interfacce per i laser a stato solido TRUMPF
    Diverse interfacce per semplificare l'integrazione

    Per integrare un laser TruDiode in una macchina o catena di produzione sono indispensabili le interfacce. I laser allo stato solido di TRUMPF offrono dunque interfacce per tutti i sistemi bus di campo comuni. Sono inoltre disponibili: interfaccia in tempo reale, I/O parallela digitale, interfaccia per sensori di processo, interfaccia software OPC UA, scheda d'ingresso analogica, interfaccia per sistemi ottici intelligenti TRUMPF, ad es. CFO o PFO.

    TruFiber dispone di un'interfaccia per il collegamento dei sistemi ottici di lavorazione TRUMPF, ad es. del PFO 20.
    L'intelligenza arriva al pezzo

    Il TruDiode dispone di interfacce per il comando di sistemi ottici intelligenti TRUMPF, ad esempio l'ottica di focalizzazione monitorata CFO o l'ottica di focalizzazione programmabile PFO. La programmazione del sistema ottico di lavorazione avviene comodamente tramite l'unità di comando laser, senza dover ricorrere a un altro PC o sistema di comando. I dati rilevati e i rispettivi valori limite, inclusi i messaggi di avvertenza ed errore, possono essere visualizzati nell'unità di comando laser TruControl.

    Design del sistema ottico del TruDiode
    Guida del raggio flessibile

    Per poter pianificare con flessibilità le operazioni del laser, sono disponibili diverse opzioni per la guida del raggio. La guida del raggio è integrata nell'alloggiamento compatto. Il cavo in fibra ottica si collega semplicemente in plug&play a diverse stazioni di lavoro. Si possono scegliere fino a 2 o 4 uscite. La struttura modulare permette in qualsiasi momento il riallestimento in loco della potenza laser e del numero di uscite.

    TRUMPF Laser Network
    TRUMPF Laser Network

    Nella rete laser si possono inserire uno o più laser TruDiode, ciascuno con max. 2 o 4 stazioni di lavoro. In questo caso il laser distribuisce la sua potenza su più stazioni, oppure le alimenta alternatamente a piena potenza. Si aumenta così l'efficienza del laser e si riducono i costi dei pezzi, e si riescono persino a combinare tra loro applicazioni differenti.

    Sistema di comando TruControl

    TruControl

    TruControl è il software di comando rapido e semplice del laser a corpo solido di TRUMPF. Le forme d'impulso possono essere programmate individualmente in base alla specifica applicazione. La potenza laser viene regolata in tempo reale per ottenere la massima riproducibilità dei risultati del processo. Per rintracciare importanti dati di qualità dei pezzi prodotti anche dopo anni, si può utilizzare il modulo software opzionale DataStore che registra tutti i dati relativi alla qualità. Se sono presenti sistemi di controllo esterni, il sistema TruControl può comunicare con loro su tutte le comuni interfacce. Le immissioni avvengono tramite il touchscreen del pannello di comando oppure tramite un PC a pannello. Potete collegare il vostro laser alla rete e collegare così via Ethernet più PC.

    Produzione sempre efficace e redditizia, grazie al sistema a sensori TRUMPF. I prodotti del sistema a sensori VisionLine, CalibrationLine o pirometri integrati assicurano la stabilità dei processi, in quanto controllano tutti i processi di produzione laser, contribuendo così in modo rilevante alla loro sicurezza. La lavorazione prosegue indisturbata durante la misurazione, perché non è necessario interromperla. Si risparmia così prezioso tempo di produzione.

    Elaborazione immagini

    L'elaborazione immagini VisionLine di TRUMPF riconosce le caratteristiche dei componenti e garantisce che la saldatura venga eseguita sempre nel punto giusto.

    Elaborazione immagini, VisionLine Basic
    VisionLine Basic

    Un'immagine digitale della telecamera con reticolo nel fuoco del laser supporta l'operatore nelle fasi di osservazione del pezzo e di teaching.

    Utensile di calibratura

    L'utensile di calibratura CalibrationLine di TRUMPF verifica e corregge a intervalli regolari definibili individualmente la posizione di focalizzazione e la potenza del laser sul pezzo.

    CalibrationLine Focus verifica se la posizione di focalizzazione sul pezzo corrisponde ancora alle specifiche.
    CalibrationLine Focus

    Verifica periodica della posizione di focalizzazione

    Termoregolazione

    La termoregolazione TRUMPF permette di ottenere risultati di alta qualità dal punto di vista estetico nella saldatura di materie plastiche.

    Temperaturregelung
    Termoregolazione

    La termoregolazione registra l'intensità dell'irradiazione termica.

    Monitoraggio della distanza di fusione

    Il sistema di monitoraggio della distanza di fusione di TRUMPF controlla l'abbassamento del componente durante la saldatura laser di materie plastiche.

    Fügewegüberwachung, TRUMPF Sensorik
    Monitoraggio della lunghezza di saldatura

    Disinserimento automatico del laser al raggiungimento di una determinata fusione del materiale

    Laser e sistema laser: la coppia perfetta Tutte le sorgenti del laser sono ottimamente abbinate ai requisiti dei sistemi laser TRUMPF. Sono disponibili numerosissime varianti e opzioni tra cui scegliere, che permettono così di realizzare un impianto tagliato a misura di ogni specifico compito. Ovviamente è possibile anche integrare i nostri laser direttamente nelle catene di produzione già in uso.

    TruLaser Cell 3000, incredibilmente universale
    TruLaser Cell 3000

    Incredibilmente universale

    TruLaser Station 5005, la macchina ideale per entrare nel mondo della saldatura laser
    TruLaser Station 5005

    Ideale per entrare nel mondo della saldatura laser

    TRUMPF offre tutti i componenti necessari per guidare il raggio dal laser al pezzo. Così come diverse ottiche di focalizzazione, che hanno dimostrato la loro precisione e affidabilità in molti anni di impiego industriale. I sistemi ottici possono essere integrati con semplicità, sia in stazioni di lavorazione stand alone sia in catene di produzione complete. I sistemi ottici di lavorazione TRUMPF sono accordati perfettamente sui laser TRUMPF e sono disponibili per tutte le lunghezze d'onda.

    Ottiche di focalizzazione

    Che si tratti di saldare, tagliare, asportare, riscaldare o forare: con le ottiche di focalizzazione di TRUMPF si può contare su risultati di alta qualità!

    Ottica di focalizzazione BEO D35 per saldatura con laser a stato solido
    BEO D35

    Impiego versatile: saldatura, taglio e foratura

    Ottica di focalizzazione BEO D70 con telecamera di monitoraggio, crossjet e ugello perlatore
    BEO D70

    Grandi distanze di lavorazione con piccolo diametro del fuoco

    Ottica di focalizzazione monitorata CFO
    Ottica di focalizzazione monitorata

    Intelligenza per il processo di saldatura: sistemi ottici di lavorazione CFO per laser a stato solido

    Ottiche di focalizzazione programmabili

    I sistemi ottici ideali per la lavorazione remota

    Ottica di focalizzazione programmabile PFO 1D
    PFO 1D

    La PFO 1D può essere impostata individualmente per fornire la massima qualità dei giunti di saldatura nel wobbling.

    Ottica di focalizzazione programmabile PFO 20
    PFO 20

    Saldatura e foratura con l'ottica di focalizzazione programmabile PFO

    Sono possibili scostamenti da questa gamma di prodotti e da questi dati in funzione del paese. Con riserva di modifiche relative a tecnica, dotazione, prezzo e offerta di accessori. Contattare il proprio referente locale per sapere se il prodotto è disponibile nel proprio paese.
