De TruMatic 5000 met de nieuwe SheetMaster (nieuwe genetratie)* automatiseert de materiaalstroom van uw pons-laserproductie, van snel laden tot ontladen, palleteren en sorteren. Met een laservermogen van 6 kW zet de TruMatic 5000 de nieuwe productiviteitsstandaard op de markt - en scoort tegelijkertijd met een hoge energie-efficiëntie. Wisselaar sproeier, hoofdtijdparallel voorsepareren van metalen platen, de geïntegreerde as voor meer flexibiliteit en vele afzonderlijk aanstuurbare zuigers laten u autonoom en efficiënt produceren.
De krachtige 6 kW laser van de TruMatic 5000 maakt uw pons-laserproductie zeer productief.
Het geautomatiseerde pons-/lasersysteem is ideaal voor meerploegenbedrijf.
De neerlaatbare matrijzen maken een krasvrije pons- en vervormingsbewerking mogelijk.
De ToolMaster wisselt gereedschap volautomatisch in de machine - voor maximaal veilige processen.
Naast de standaard materialen snijdt de laser veel verschillende non-ferrometalen productief en betrouwbaar.
De vastestoflaser en de Delta Drive van de machine scoren op gebied van rendement en energiebalans.

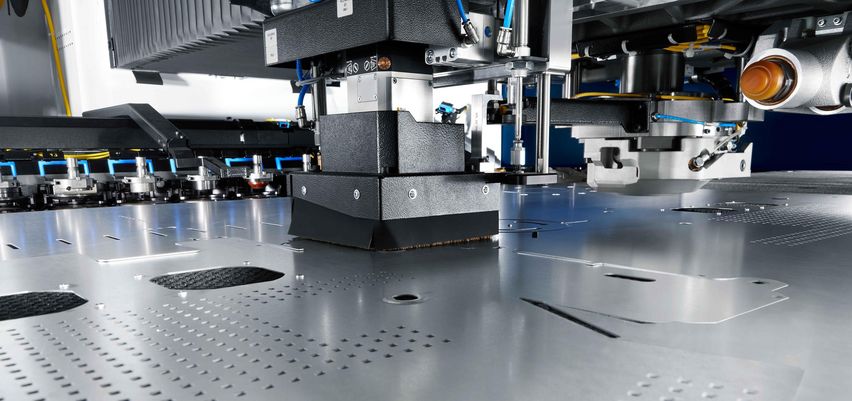

Hoogwaardige buitencontouren en filigrane binnencontouren: met de slanke laserkop van een TruMatic snijdt u vlakbij of zelfs op reeds aangebrachte vervormingen. Deze integreert u heel eenvoudig in de procedure.
De vastestoflaser TruFiber is ongevoelig voor terugreflecties. Ook sterk reflecterende materialen zoals koper of messing snijdt hij procesveilig.
|
TruMatic 5000 met nieuwe SheetMaster* middenformaat
|
TruMatic 5000 met nieuwe SheetMaster* groot formaat
|
|
|---|---|---|
| Afmetingen | ||
| Breedte | 17132 mm | 18880 mm |
| Diepte | 10760 mm | 11260 mm |
| Hoogte | 3700 mm | 3700 mm |
| Max. slagvolgorde | ||
| Ponsen (E = 1 mm) | 800 1/min | 690 1/min |
| Markeren | 1000 1/min | 1000 1/min |
| Werkbereik | ||
| Ponsbedrijf X-as | 1250 mm | 1550 mm |
| Laserbedrijf X-as | 2500 mm | 3000 mm |
| Laserbedrijf Y-as | 1250 mm | 1550 mm |
| Gecombineerd bedrijf X-as | 2535 mm | 2535 mm |
| Gecombineerd bedrijf Y-as | 1250 mm | 1550 mm |
| Max. plaatdikte | 6,4 mm 1 | 6,4 mm 1 |
| Max. werkstukgewicht | 150 kg | 230 kg |
| Max. ponskracht | 180 kN | 180 kN |
| Gereedschap | ||
| Gereedschapswisseltijd MultiTool | 0,5 s | 0,5 s |
| Aantal gereedschappen/klemmen | 21 Stuks / 3 Stuks | 21 Stuks / 3 Stuks |
| Laserspecifieke gegevens - TruFiber 6001 | ||
| Max. laservermogen | 6000 W | 6000 W |
| Max. plaatdikte constructiestaal | 8 mm | 6 mm |
| Max. plaatdikte roestvrij staal | 8 mm | 6 mm |
| Max. plaatdikte aluminium | 5 mm | 5 mm |
| Max. plaatdikte koper | 6 mm | 6 mm |
| Max. plaatdikte messing | 6 mm | 6 mm |
| Uitwerpen van stukken | ||
| Max. formaat van de stukken starre glijgoot ponsen (met verschuifbare tafel) | 180 mm x 180 mm | 180 mm x 180 mm |
| Max. formaat van de stukken - werkstukklep laser | 400 mm x 600 mm | 400 mm x 600 mm |
| SheetMaster laden | ||
| Min. plaatformaat | 800 mm x 800 mm | 800 mm x 800 mm |
| Max. plaatformaat | 2500 mm x 1250 mm | 3067 mm x 1532 mm |
| Min. plaatdikte | 0,5 mm | 0,5 mm |
| Max. plaatdikte | 8,0 mm | 6,4 / 8,0 mm 3 |
| Max. plaatgewicht | 240 kg | 240 / 300 kg 3 |
| SheetMaster ontladen | ||
| Min. formaat van de stukken (ponsstukken) | 140 mm x 120 mm | 140 mm x 120 mm |
| Min. formaat van de stukken (laserstukken) | 70 mm x 30 mm | 70 mm x 30 mm |
| Max. stapelhoogte (ontlaadplatform) | 340 mm 2 | 340 mm 2 |
De technische gegevens van alle productvarianten als download.
Neerlaatbare matrijzen of universele snij-eenheid: de uitrustingskenmerken worden aangepast aan uw pons-/lasersysteem en ondersteunen u bij uw dagelijks werk op vele manieren.
De neerlaatbare matrijs maakt een krasvrije pons- en vervormingsbewerking mogelijk. Naar wens wordt de matrijs bij de positionering verlaagd, zodat de metalen plaat geen contact heeft met de matrijs - zowel bij pons- als bij verhoogde vervormingsmatrijzen.
Bij gevoelige materialen, waarop geen krassen aan de onderkant mogen komen, gebruikt u een borstelplaat in combinatie met de neerlaatbare matrijs.
Smart Load en Unload ondersteunt het procesveilige laden en ontladen. Bij het laden herkent een sensor in de klemmen of de plaat optimaal is uitgelijnd. Als dit niet het geval is wordt de metalen plaat gecorrigeerd. Een sensor herkent bij het ontladen of een stuk niet veilig is uitgevoerd. De nieuwe SheetMaster voert bovendien een controle voor het wegnemen van de stukken uit. Zo worden de stukken veilig weggenomen.
Het separeerstation van de SheetMaster kan hoofdtijdparallel voorsepareren. De grijpeenheid kan direct na het sorteren van het laatste bewerkte stuk een gesepareerde onbewerkte plaat opnemen.
Vóór de gereedschapswissel controleert Smart Punch Monitoring of er daadwerkelijk een gat in de plaats is geponst. Daardoor herkent de machine vroeg een mogelijke stempelbreuk en vermijdt uitval in het bijzonder tijdens nacht- en weekenddiensten.
De verschillende machines van TRUMPF kunnen naadloos en eenvoudig in de eigen softwareomgeving worden geïntegreerd. Of het nu gaat om integratie in Oseon of een aansluiting op bewakings- en analysetools, voor elke combinatie hebben wij een passende oplossing. Ook een aansluiting met softwaresystemen van derden is met onze interfaces op basis van OPC UA standaard mogelijk.
Bij het ponsen van platen ontstaan druk- en trekspanningen in het werkstuk, die kunnen leiden tot vervormingen in de plaat. De machinefunctie "geïntegreerd richten” en het bijbehorende gereedschap maken het mogelijk om oneffenheden reeds tijdens het ponsen te compenseren.
Passend bij de vastestoflaser is uw TruMatic uitgerust met een betrouwbare universele snij-eenheid. Deze scoort met een verbeterde procesveiligheid en eenvoudigere bediening. Het robuuste design is gemaakt voor de industriële praktijk en maakt hem ongevoelig voor botsingen.
Met de MobileControl App van TRUMPF bedient en controleert u de machine eenvoudig en flexibel, want de app brengt de interface van het standaard bedieningspaneel over naar het touchscreen van uw tablet. Op die manier beschikt u naast het statische bedieningspaneel over een extra mogelijkheid om de machine te bewaken en bedienen.
Met 6 kW laservermogen maakt de TruFiber Laser lang niet bereikte productiviteit mogelijk. De vastestoflaser garandeert een hoog rendement en een uitstekende energiebalans.

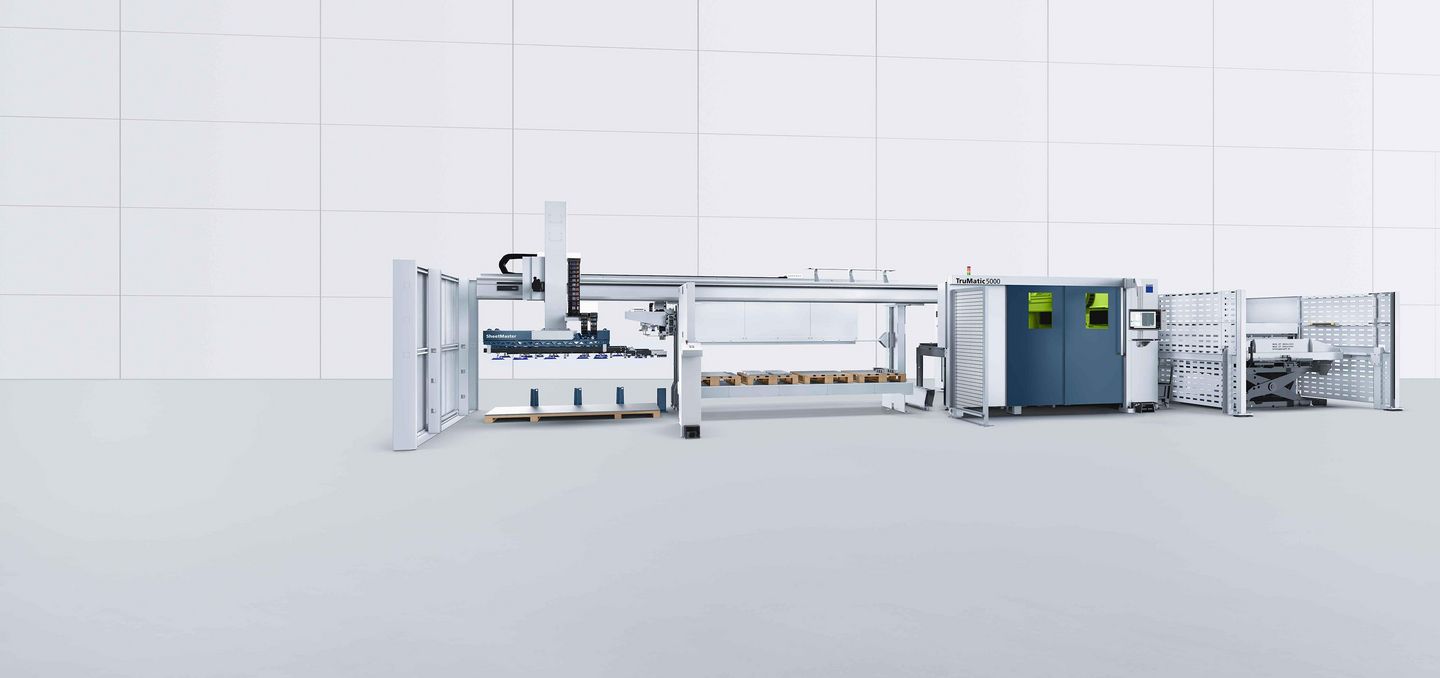

De nieuwe SheetMaster* laadt de TruMatic 5000 met onbewerkte platen en neemt het ontladen en sorteren van bewerkte stukken op zich. De nieuwe, flexibele grijpeenheid en de afzonderlijk aanstuurbare zuigers verlenen de SheetMaster grote behendigheid bij het ontnemen van eenvoudige en complexe stukken. Zo zijn handmatige ingrepen bijna niet nodig.
Bouw en programmeer uw pons-/lasermachine intelligent met TruTops Boost, uw all-in-one 3D-oplossing. Veel geautomatiseerde processen nemen tijdrovende routinehandelingen over. Bovendien bespaart de gezamenlijke nestingpool tijd en materiaal. Met TruTops Boost behoudt u steeds het overzicht over alle fabricageopdrachten en werkt u opdrachtgericht.
Van de aanvraag van de klant tot de levering van het geproduceerde onderdeel – het softwareportfolio van TRUMPF optimaliseert uw volledige productieproces. TRUMPF combineert hierbij de software intelligent met machines en services tot op maat gemaakte Industrie 4.0-oplossingen voor uw Smart Factory.
Met behulp van de roltechnologie brengt u rechte en gebogen randverstevigingen met elke willekeurige lengte aan in de plaat. Op deze manier ontstaan kwalitatief hoogwaardige werkstukken zonder zichtbare vervormingsplekken.
Ontbraam geometrieën van verschillend formaat direct op de machine. Uw voordeel: perfect ontbraamde werkstukken in combinatie met kortere productietijden.
Voer lasergesneden kleine stukken proceszeker af en scheid tegelijkertijd goede stukken van reststukken.
Met een gereedschaphouder voor max. 10 inzetstukken verhoogt u de productiviteit van uw pons- of pons-/lasermachine – met name bij klein ponswerk.
De neerlaatbare matrijs maakt een krasarme pons- en vervormingsbewerking mogelijk en voorkomt het risico op vasthaken.
TRUMPF biedt het wereldwijd grootste aanbod van ponsgereedschap op de markt. U vindt voor elke pons- en vervormtoepassing de passende oplossing.
Met de automatisering van uw TruMatic 5000 profiteert u van een hoger machinegebruik en procesveiligheid in het geautomatiseerde gebruik bij meerdere ploegen. Het modulaire concept biedt u bovendien flexibiliteit en groeimogelijkheden.
De SheetMaster (nieuwe generatie)* neemt snel en veilig het laden en ontladen, separeren, palleteren en sorteren van uw bewerkte stukken op zich.
De GripMaster (nieuwe generatie)* zorgt voor een geautomatiseerde handling van resterende roosters. Resterende roosters en reststroken worden op de schaarheftafel weggelegd.

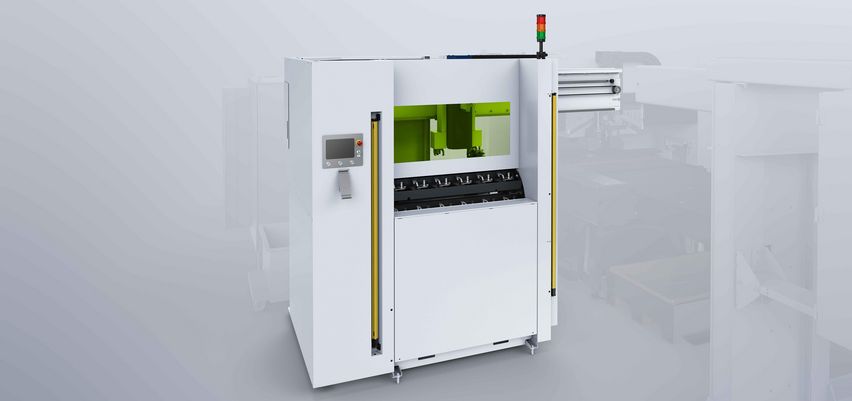

De ToolMaster biedt extra plaats voor nog 18, 54 of 90 gereedschappen die automatisch in het lineaire magazijn van uw machine worden gepositioneerd. Hierdoor produceert u zelfs complexe opdrachten met talrijke gereedschapswissels geautomatiseerd en snel.
Afhankelijk van het land kunnen het productaanbod en deze gegevens afwijken. Wijzigingen in techniek, uitvoering, prijs en aanbod van accessoires voorbehouden. Neem contact op met uw contactpersoon ter plaatse om te vragen of het product in uw land verkrijgbaar is.
VoetnotenHier kunt u rechtstreeks contact opnemen met onze verkoopafdeling.
* Beschikbaar vanaf voorjaar 2024
