Präzision auf ganzer Linie

Herausforderungen

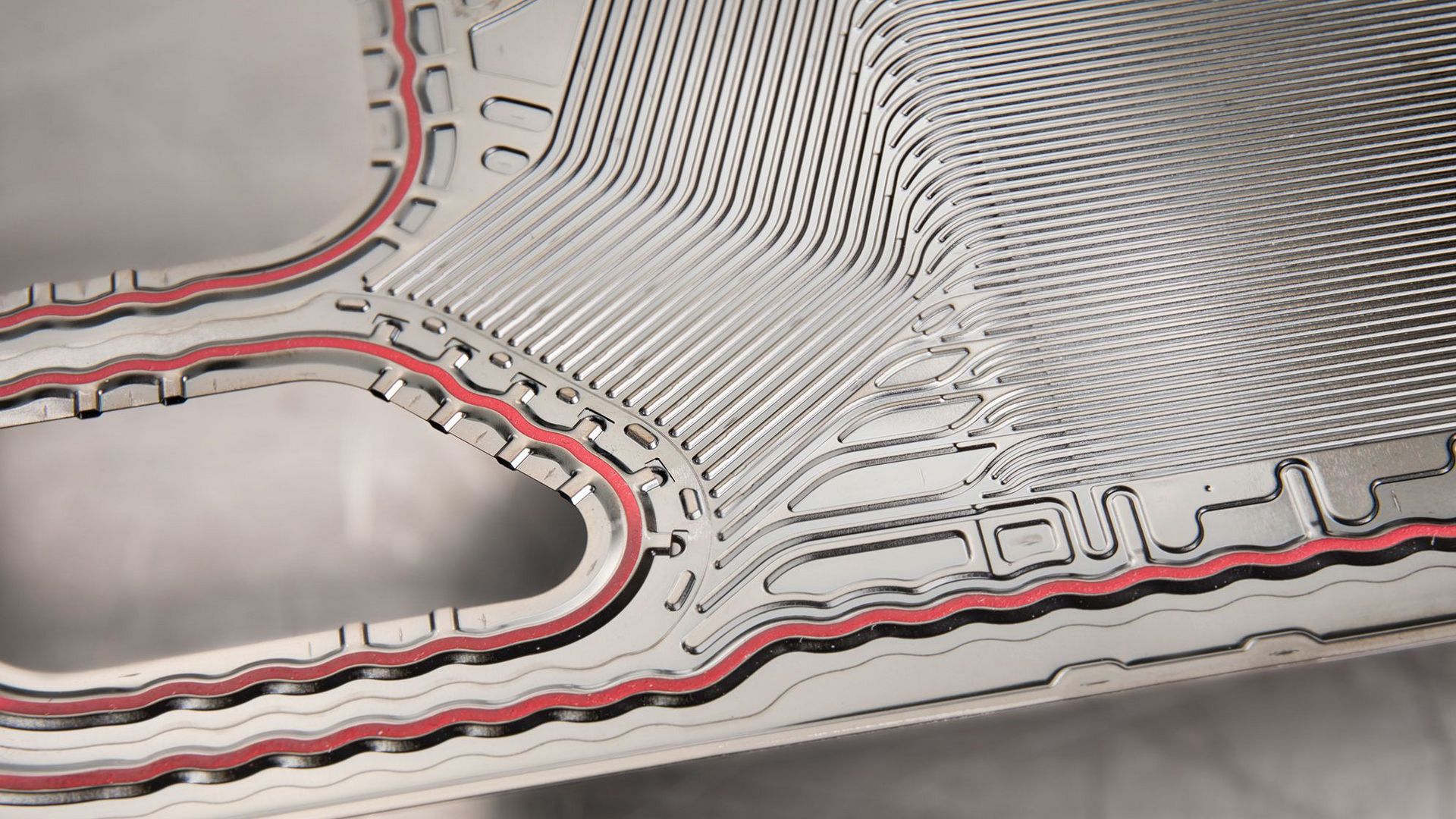

Bipolarplatten sind das Herzstück in jeder Brennstoffzelle: Sie verbinden, verteilen, leiten und kühlen. Bipolarplatten bestehen aus zwei sehr dünnen Metallplatten, die aneinandergeschweißt sind. Darauf befinden sich mikrofeine Kanäle – das sogenannte Flowfield –, durch die später Wasserstoff und Sauerstoff strömen. Zwischen den beiden Platten zirkuliert ein Kühlmittel. Nur wenn die Verbindung absolut gasdicht ist, funktioniert die chemische Reaktion in der Brennstoffzelle sicher und zuverlässig. „Ist nur eine Schweißnaht undicht, ist der ganze Stack unbrauchbar“, sagt Arno Bayer, Leiter Industrial Engineering Joining bei EKPO. Bei bis zu 400 Platten pro Stack zählt also jede einzelne Naht – auch weil sich ein Defekt im Nachhinein nicht reparieren lässt.

Lösungen

EKPO suchte nach einer Laserschweißlösung, die gleichzeitig präzise, schnell und prozesssicher ist. „Für uns war klar: Wir brauchen einen Laser, der nicht nur extrem präzise arbeitet, sondern das auch unter industriellen Bedingungen zuverlässig kann – und das kann der TruFiber“, so Bayer. Besonders überzeugte EKPO die Kombination aus hervorragender Strahlqualität und hoher Prozesssicherheit. „In Bipolarplatten steckt viel Know-how. Gleichzeitig sind sie auch reine Massenprodukte, denn wir brauchen pro Brennstoffzelle bis zu 400 Stück davon. Und pro Platte haben wir Schweißnähte bis zu drei Meter.“ Im Jahr fertigt EKPO rund 10.000 Stacks. Der Faserlaser am Standort Dettingen muss jährlich also etwa 12.000 Kilometer Schweißnähte ziehen – eine Schifffahrt von Hamburg nach New York und wieder zurück.

Umsetzung

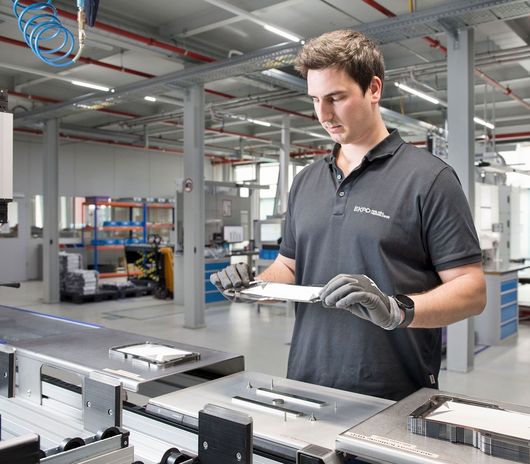

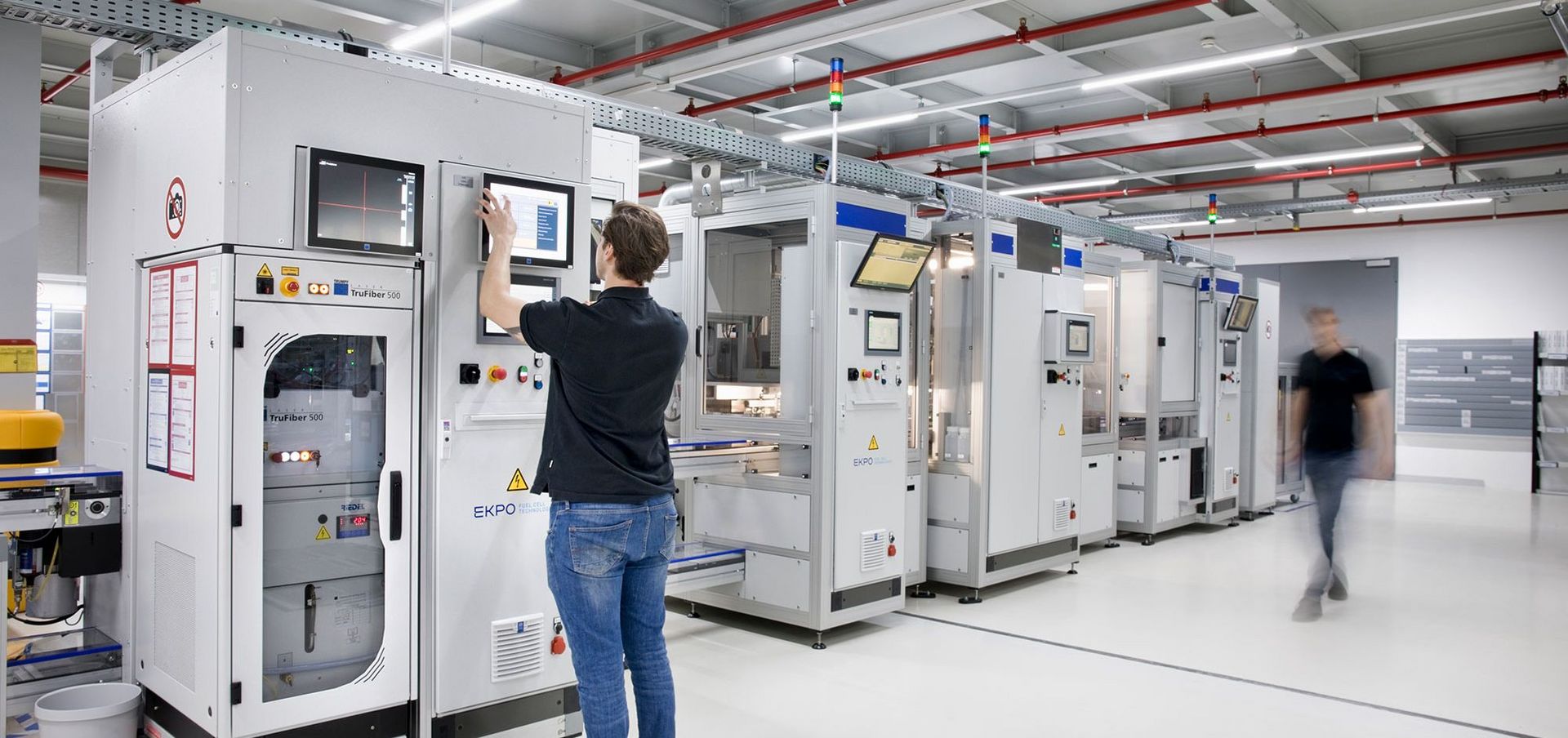

In der automatisierten Produktionslinie von EKPO verbindet der Laserstrahl die zwei Seiten der Bipolarplatte zu einer gasdichten Einheit – mit Schweißnähten von maximal 0,2 Millimetern Breite. Dabei bewegt sich EKPO nahe der sogenannten Humping-Geschwindigkeitsgrenze, bei der aus physikalischen Gründen unerwünschte, perlenschnurartige Erhebungen in die Naht gelangen. Für den Faserlaser kein Problem. Er liefert konstant hochwertige Ergebnisse, sodass die Ausschussquote bei deutlich unter einem Prozent liegt. Nach dem Schweißprozess folgt eine anspruchsvolle Leitfähigkeits- und Dichtheitsprüfung bei bis zu zwei bar Druck. Halten die Schweißnähte stand, ist die Bipolarplatte bereit für den Stack.

Ausblick

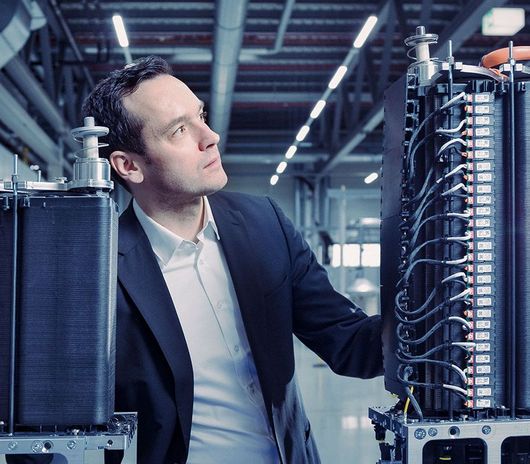

 „Wir sehen, dass die Nachfrage nach Brennstoffzellen mit hohen Leistungen bei gleichzeitig höherer Effizienz und Lebensdauer steigt“, sagt Bayer. „Stark im Kommen sind Marine- und Bahnanwendungen, Heavy-Duty-Trucks auf der Straße und Baustellenfahrzeuge.“ Mit ihrem neuen NM20-Stack wird EKPO diesem Trend gerecht. Dieser erreicht elektrische Leistungen bis zu 400 Kilowatt und macht die Brennstoffzellentechnologie in weiteren Bereichen wettbewerbsfähig.

Stand: 08.09.2025
