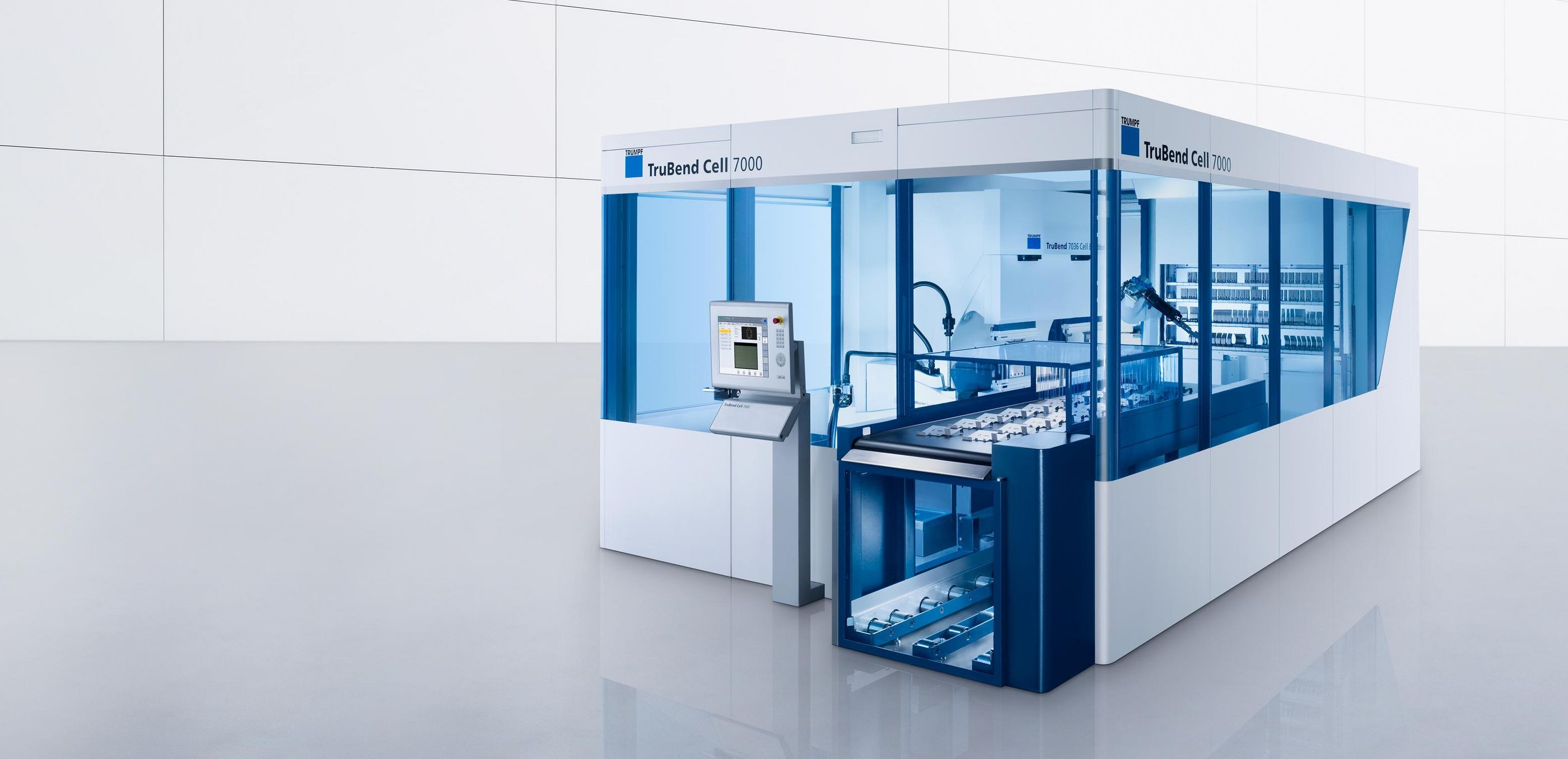

TruBend Cell 7000, innovatieve highspeed-buigcel
TruBend Cell 7000, innovatieve highspeed-buigcel
Buigmachines

TruBend Cell 7000

De innovatieve highspeed-buigcel

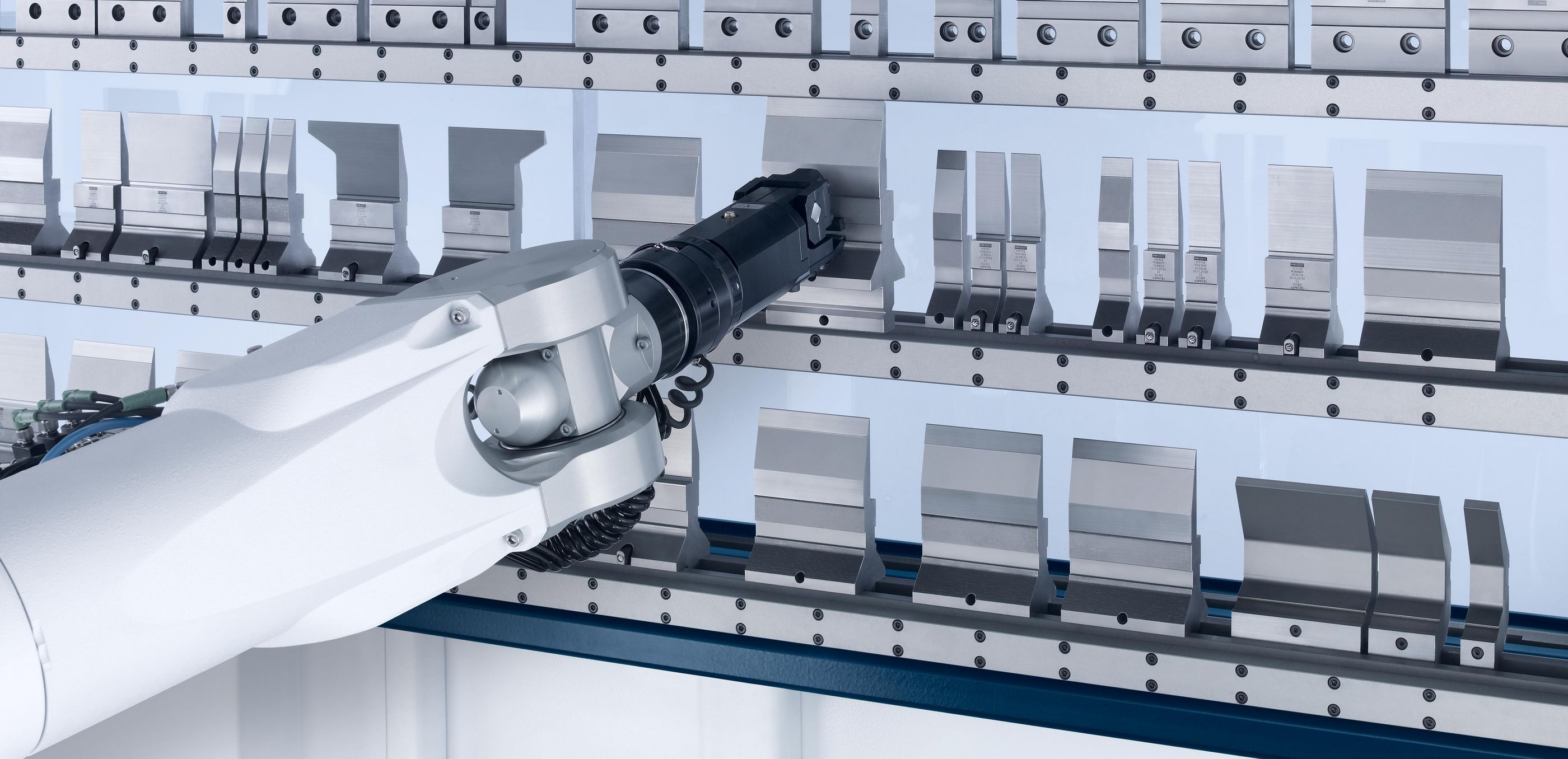

ToolMaster Bend
ToolMaster Bend
Buigmachines

TruBend Cell 7000

Gereedschap laden zonder grijperwissel

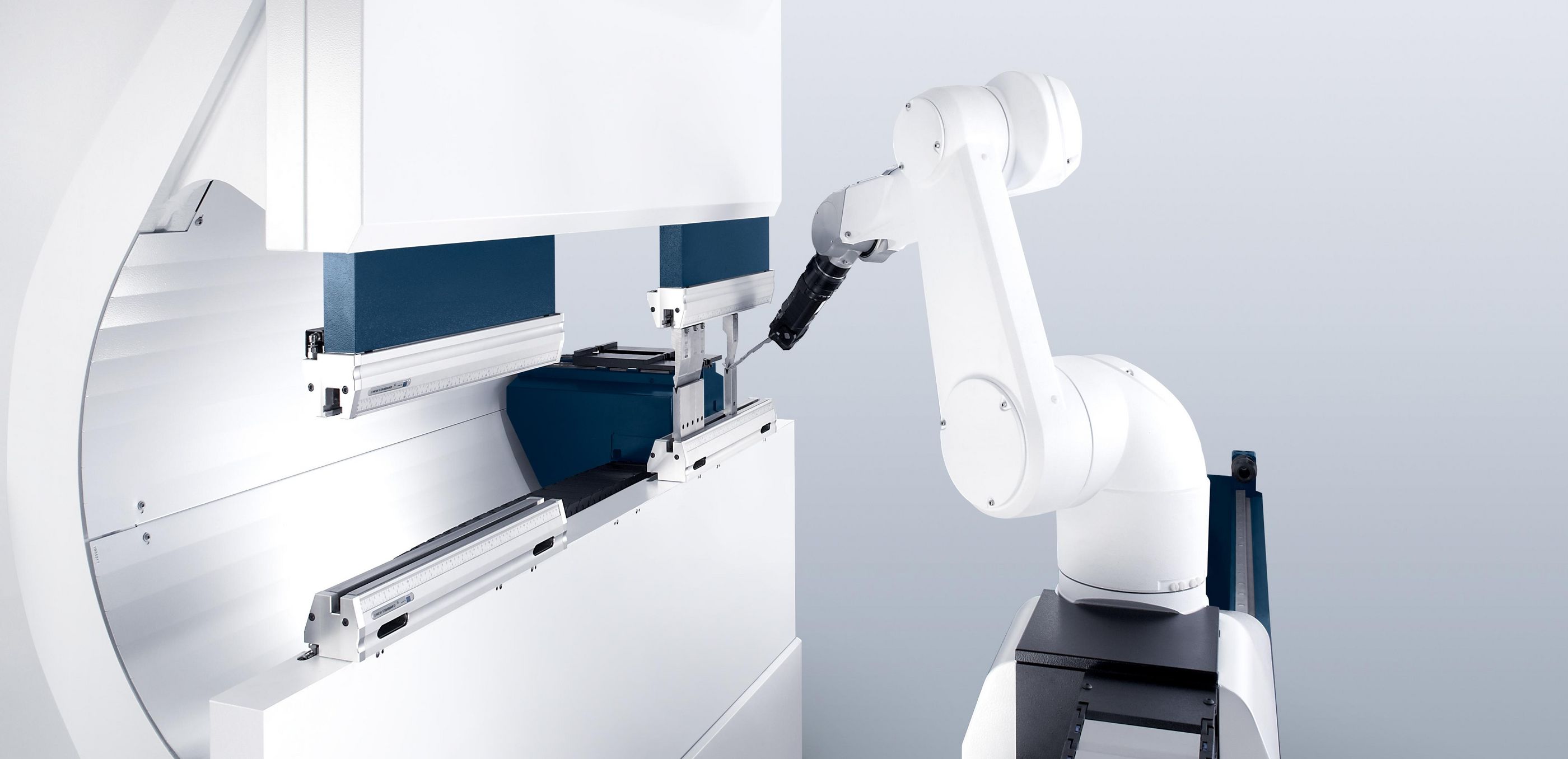

TruBend Cell 7000, BendMaster
TruBend Cell 7000, BendMaster
Buigmachines

TruBend Cell 7000

De BendMaster werkt alle componenten voor u af

    - / -
    • Overzicht
    • Toepassingen
    • Technische gegevens
    • Uitrusting
    • Software
    • Gereedschap
    • Meer Minder
    Innovatieve highspeed-buigcel

    Met de TruBend Cell 7000 beschikken exploitanten over een compact systeem voor het zeer dynamisch en efficiënt buigen van kleine stukken.

    Sneller produceren

    Achteraanslag en een dynamisch aandrijvingsconcept maken van de TruBend Cell 7000 de snelste buigcel voor kleine stukken ter wereld.

    Specialist voor kleine stukken

    Produceer kleine stukken tot 500 x 380 mm nog efficiënter.

    Automatisch produceren

    Dankzij het transportsysteem beschikt u over de nodige ruimte om bewerkte stukken neer te leggen.

    Nauwkeurige hoeken

    Afgewerkte producten van meet af aan - dankzij ACB.

    Meer informatie
    Moeiteloos wisselen van gereedschap

    De ToolMaster Bend stelt automatisch het juiste gereedschap beschikbaar.

    Meer informatie
    Geoptimaliseerde materiaalstroom

    De LoadMaster Bend laadt snel, veilig en hoofdtijdparallel.

    Meer informatie
    TruBend Cell 7000 – de snelste buigcel ter wereld
    TruBend Cell 7000 met ToolMaster Bend
    TruBend Cell 7000, tweeledige kleminrichting voor gereedschap
    Kleminrichting voor gereedschap

    Tweeledige kleminrichting voor gereedschap voor het optimaal aanbrengen van grijpers, het tijdrovende verplaatsen van de grijpers is niet meer nodig.

    LoadMaster Bend, geïntegreerde plaatsensor
    Exacte doorgifte aan de BendMaster

    De geïntegreerde plaatsensor van de LoadMaster Bend voert een optische meting van de platinen uit en zorgt voor een exact gepositioneerde doorgifte aan de BendMaster.

    LoadMaster Bend
    LoadMaster Bend

    De LoadMaster Bend voorziet de buigunits hoofdtijdparallel met platinen. Een geïntegreerde plaatsensor geeft de platinen op exact de juiste positie door aan de BendMaster.

    TruBend Cell 7000, tanggrijper

    Tanggrijper

    Met de tanggrijper kunnen kleine componenten geautomatiseerd worden gebogen. Met zijn lineaire as en draaias wordt tijdrovend verplaatsen van de greep tot een minimum beperkt.

    TruBend Cell 7036
    Max. componentgrootte 500 mm x 380 mm
    Max. componentgewicht 3 kg
    Max. draaglast 15 kg
    Min. plaatdikte 8 mm
    Perskracht 360 kN
    Werksnelheid bis zu 50 mm/s
    Afmetingen van de buigcel 5,5 m x 3,9 m
    PDF <1MB
    Technisch informatieblad

    De technische gegevens van alle productvarianten als download.

    Talrijke functies maken van uw TruBend Cell 7000 een zeer snelle en nauwkeurige buigcel.

    Uitgebreid geautomatiseerd

    ToolMaster Bend
    ToolMaster Bend

    Gereedschapswissel zo gemakkelijk als het maar kan: de ToolMaster Bend laadt automatisch het juiste gereedschap.

    LoadMaster Bend
    Transportsysteem

    Een transportsysteem plaatst de bewerkte stukken in kratten of voert ze met de pallettransporteur af.

    TruBend Cell 7000, grijperwisselconsole
    Grijperwisselconsole incl. reinigingsstation voor gereedschap

    De grijpers van de BendMaster worden automatisch gewisseld. Een reinigingsstation reinigt het gereedschap voor u.

    Precisie

    Hoekmeetsysteem ACB
    Hoekmeetsysteem ACB

    Met het beproefde hoekmeetsysteem ACB krijgt u altijd exacte hoeken - zonder handmatig ingrijpen.

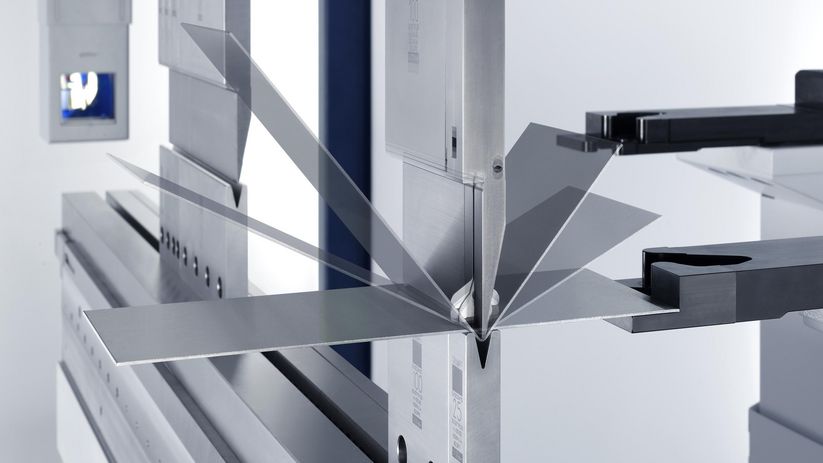

    Hoekmeetsysteem ACB Wireless

    ACB Wireless zorgt voor perfecte hoeken, met name bij korte buigbenen, spiegelende oppervlakken of strips die zich aan de binnenkant bevinden. Het gebruiksvriendelijke systeem corrigeert indien nodig automatisch de hoek: de communicatie tussen gereedschap en besturing verloopt zonder kabels.

    TruTops Bend

    Vertrouw van meet af aan op hoogstaande kwaliteit! Dat wordt bij het programmeren van de geautomatiseerde buigcellen TruTops Bend gewaarborgd door de gebruikte kennis van buigen van TRUMPF in de vorm van buigfactoren en algoritmen voor de gereedschapsselectie en het berekenen van buigvolgordes

    Software

    Het omvangrijke TruTops-softwareportfolio ondersteunt u binnen het gehele productieproces. Stuur eenvoudig en gericht uw bedrijfsprocessen aan, van het beheren van uw klantenopdrachten en inkoopprocessen tot het leveren van het geproduceerde onderdeel. En dankzij de directe koppeling met de machinebesturing kunt u de status van uw opdrachten daarbij altijd direct inzien.

    ToolMaster Bend
    Gereedschap met een chip

    Het buiggereedschap van de TruBend Cell 7000 is voorzien van een ID-chip. Zo herkent de ToolMaster de positie, het type gereedschap en de draaiing van het gereedschap volledig automatisch.

    Hoekmeetsysteem ACB
    Gereedschap met ACB

    TRUMPF sensorgereedschap functioneert volgens het bewezen ACB-meetprincipe. Tastschijven die in de gereedschapsvorm zijn aangebracht, meten direct in de proceszone. Net zoals het standaard gereedschap van de TruBend Cell 7000 is ook het sensorgereedschap met een chip uitgerust.

    Afhankelijk van het land kunnen het productaanbod en deze gegevens afwijken. Wijzigingen in techniek, uitvoering, prijs en aanbod van accessoires voorbehouden. Neem contact op met uw contactpersoon ter plaatse om te vragen of het product in uw land verkrijgbaar is.
