Uygulamanız için en uygun optik
Dayanıklı TRUMPF odaklama optikleri sayesinde kaynaklama, kesme, soyma, ısıtma veya delme gibi çalışmalarda en yüksek kalitede işleme sonuçları elde edersiniz. Optikler TRUMPF katı hal lazerleri ile çeşitli şekilde kullanılabilir ve lazerlerinize göre tasarlanmıştır. Modüler TRUMP yapılandırma seti ile, sabit optikleri kendi ihtiyaçlarınıza en uygun şekilde düzenleyebilirsiniz.
TRUMPF odaklama optikleri, uzun ömürlü ve güven veren ürünlerdir.
Sunulan zengin seçenekler, çalışmalarınız için uygun bir çözüm bulmanızı garanti eder.
Optiklerdeki yapı şekli çeşitliliği, farklı çalışma koşulları ve ortamlarında sistemlere adaptasyonu kolaylaştırır.
Gelişmiş teknoloji, benzersiz kalitede ve müşteriye özgü dikişler elde edilmesini sağlar.
Önemli çalışma parametreleri, uygulama koşullarına en uygun olacak şekilde kolayca ayarlanabilir.
Dişli bileşenleri
Optik, lazer ışınını kaynağın yapılacağı noktaya hassas şekilde odaklamanız konusunda sizi destekler. Aynı zamanda verilen koruyucu gaz, çok daha kaliteli bir kaynaklama sonucunun elde edilmesini sağlar ve kaynak dikişinde zaman kaybettiren ilave çalışmaların gerekliliğini azaltır.
Çift kavrama ünitesi
TRUMPF işleme optikleri 7/24 en yüksek performansla çalışır ve gerçekleştirdiğiniz kaynak çalışmalarının her zaman en yüksek kalitede olmasını garanti eder.
Orta diferansiyel
Özellikle bir alın bağlantılı kaynaklama veya bindirmeli kaynaklama yapılırken, lazer ışığının hassas şekilde odaklanabilmesi çok önemlidir. TRUMPF odaklama tertibatları, bu alandaki güçlü özellikleriyle ön plana çıkar ve örneğin bir merkez kavrama için bindirmeli kaynaklama işlemini üstün bir kaliteyle gerçekleştirir.

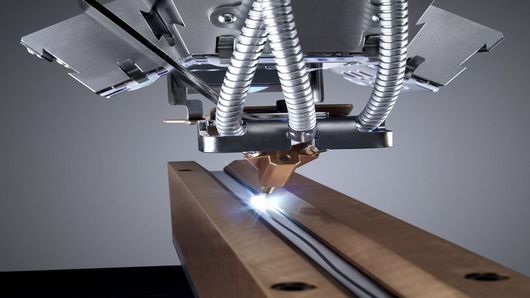

Robot kaynağı
Örneğin motorlu odaklama optiği gibi bir TRUMPF odaklama optiği ile bir robotu birleştirerek, optiğinizin çalışma alanını kayda değer ölçüde genişletebilir ve optikteki mükemmel odaklama özelliklerinden faydalanabilirsiniz.
Lazer dolgu kaynağı
TRUMPF odaklama optikleriyle verimli lazer dolgu kaynağı.
Bakır kaynaklama
TRUMPF odaklama optikleri ile bakır malzemelerde de çalışabilirsiniz. Bu şekilde örn. devre kartlarındaki kontaklar kaynatılabilmektedir.
|
BEO D25
Ürün karşılaştır
|
BEO D35
Ürün karşılaştır
|
BEO D50
Ürün karşılaştır
|
BEO D70-2
Ürün karşılaştır
|
RFO
Ürün karşılaştır
|
CFO
Ürün karşılaştır
|
|
|---|---|---|---|---|---|---|
| Lazer parametreleri | ||||||
| Dalga boyu | - | - | - | - | - | - |
| Güç | bis 150 W (cw) | Bitiş 4000 W (cw) | Bitiş 8000 W (cw) | bis 24000 W (cw) | ab 16000 W (cw) | bis 8000 W (cw) |
| Sayısal açıklık | typ. 0,11 / max. 0,12 | typ. 0,11 / max. 0,12 | typ. 0,11 / max. 0,12 | typ. 0,11 / max. 0,12 | typ. 0,11 / max. 0,12 | typ. 0,11 / max. 0,12 |
| Fiber optik lazer kablosu tipi | LLK-A | LLK-D, LLK-B, LLK-A | LLK-D, LLK-B, LLK-A, PIPA-Q | LLK-D, LLK-X, LLK-B | LLK-D | LLK-D, LLK-B |
| Optik konfigürasyonu 2 2 | ||||||
| Yönlendirme | 90 mm | 35 / 80 / 100 mm | 35 / 100 / 125 / 150 / 200 mm | 150 / 175 / 200 mm | - | 200 mm |
| Odak uzaklığı | 48 / 60 / 90 / 135 mm | 70 / 100 / 140 / 200 / 300 mm | 150 / 200 / 250 / 300 mm | 200 / 300 / 400 / 600 mm | 600 mm | 100 / 150 / 200 / 300 / 400 / 600 mm |
| Yapı şekli | ||||||
| Ölçüler ölçüleri (G x y x D) | 25 mm x 198 mm x 25 mm (Beispielkonfiguration) | 166 mm x 313 mm x 62 mm (Kamera gözetimi ve Crossjet ile örnek konfigürasyon) | 128 mm x 407 mm x 100 mm (Kamera gözetimi ve Crossjet ile örnek konfigürasyon) | 172 mm x 510 mm x 78 mm (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) | 123 mm x 446 mm x 176 mm (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) | 163 mm x 519 mm x 114 mm (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) |
| Ağırlık | 0,3 kg (Beispielkonfiguration) | 2,5 kg (Kamera gözetimi ve Crossjet ile örnek konfigürasyon) | 3,5 kg (Kamera gözetimi ve Crossjet ile örnek konfigürasyon) | 8 kg (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) | 6,5 kg (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) | 8,5 kg (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) |
| Uyumluluk | ||||||
| Mevcut lazerler | TruPulse | TruDiode, TruDisk, TruFiber, TruPulse | TruDiode, TruDisk, TruFiber, TruPulse | TruDisk, TruPulse, TruFiber Multi Mode | TruDisk | TruDiode, TruDisk, TruPulse |
| Mevcut sensör sistemi | - | - | VisionLine, CalibrationLine Power | VisionLine Cam/Basic/Detect/Project, CalibrationLine Power | - | VisionLine, CalibrationLine Power |
| Opsiyonlar | ||||||
| Mevcut opsiyonlar | 90° versiyonu, bifokal modül, kamera gözetimi, sensör sistemi arabirimi, 15g modeli | 90° versiyonu, Crossjet, koruyucu gaz beslemesi, bifokal modül, kamera gözetimi, sensör sistemi arabirimi, ışıklandırma, kaset modülü, 15g modeli | 90° versiyonu, Crossjet, MDE meme, koruyucu gaz beslemesi, bifokal modül, kamera gözetimi, sensör sistemi arabirimi, ışıklandırma, kaset modülü | 0°, 90° und 2x90° Version, Crossjet, MDE-Düse, Schutzgasversorgung, Sensoraufnahme, Koaxialbeleuchtung, Seitliche Beleuchtung, Bifokalmodul und Multifokuselement, Einstellbarer Linienlaser, Schutzglasverschmutzungsüberwachung, LLK-Streulicht- und Kühlwassertemperaturüberwachung, Programmierbare Motorische Fokussierung (PMF) | Crossjet, kamera gözetimi, kaset modülü, koruyucu cam denetimi | 90° versiyonu, Crossjet, MDE meme, koruyucu gaz beslemesi, bifokal modül, kamera gözetimi, sensör sistemi arabirimi, ışıklandırma, kaset modülü, koruyucu cam denetimi, güç ölçüm kaseti, pilot lazer, dengeleme kaseti |
|
BEO D25
|
BEO D35
|
BEO D50
|
BEO D70-2
|
RFO
|
CFO
|
|
|---|---|---|---|---|---|---|
| Lazer parametreleri | ||||||
| Dalga boyu | - | - | - | - | - | - |
| Güç | bis 150 W (cw) | Bitiş 4000 W (cw) | Bitiş 8000 W (cw) | bis 24000 W (cw) | ab 16000 W (cw) | bis 8000 W (cw) |
| Sayısal açıklık | typ. 0,11 / max. 0,12 | typ. 0,11 / max. 0,12 | typ. 0,11 / max. 0,12 | typ. 0,11 / max. 0,12 | typ. 0,11 / max. 0,12 | typ. 0,11 / max. 0,12 |
| Fiber optik lazer kablosu tipi | LLK-A | LLK-D, LLK-B, LLK-A | LLK-D, LLK-B, LLK-A, PIPA-Q | LLK-D, LLK-X, LLK-B | LLK-D | LLK-D, LLK-B |
| Optik konfigürasyonu 2 2 | ||||||
| Yönlendirme | 90 mm | 35 / 80 / 100 mm | 35 / 100 / 125 / 150 / 200 mm | 150 / 175 / 200 mm | - | 200 mm |
| Odak uzaklığı | 48 / 60 / 90 / 135 mm | 70 / 100 / 140 / 200 / 300 mm | 150 / 200 / 250 / 300 mm | 200 / 300 / 400 / 600 mm | 600 mm | 100 / 150 / 200 / 300 / 400 / 600 mm |
| Yapı şekli | ||||||
| Ölçüler ölçüleri (G x y x D) | 25 mm x 198 mm x 25 mm (Beispielkonfiguration) | 166 mm x 313 mm x 62 mm (Kamera gözetimi ve Crossjet ile örnek konfigürasyon) | 128 mm x 407 mm x 100 mm (Kamera gözetimi ve Crossjet ile örnek konfigürasyon) | 172 mm x 510 mm x 78 mm (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) | 123 mm x 446 mm x 176 mm (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) | 163 mm x 519 mm x 114 mm (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) |
| Ağırlık | 0,3 kg (Beispielkonfiguration) | 2,5 kg (Kamera gözetimi ve Crossjet ile örnek konfigürasyon) | 3,5 kg (Kamera gözetimi ve Crossjet ile örnek konfigürasyon) | 8 kg (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) | 6,5 kg (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) | 8,5 kg (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) |
| Uyumluluk | ||||||
| Mevcut lazerler | TruPulse | TruDiode, TruDisk, TruFiber, TruPulse | TruDiode, TruDisk, TruFiber, TruPulse | TruDisk, TruPulse, TruFiber Multi Mode | TruDisk | TruDiode, TruDisk, TruPulse |
| Mevcut sensör sistemi | - | - | VisionLine, CalibrationLine Power | VisionLine Cam/Basic/Detect/Project, CalibrationLine Power | - | VisionLine, CalibrationLine Power |
| Opsiyonlar | ||||||
| Mevcut opsiyonlar | 90° versiyonu, bifokal modül, kamera gözetimi, sensör sistemi arabirimi, 15g modeli | 90° versiyonu, Crossjet, koruyucu gaz beslemesi, bifokal modül, kamera gözetimi, sensör sistemi arabirimi, ışıklandırma, kaset modülü, 15g modeli | 90° versiyonu, Crossjet, MDE meme, koruyucu gaz beslemesi, bifokal modül, kamera gözetimi, sensör sistemi arabirimi, ışıklandırma, kaset modülü | 0°, 90° und 2x90° Version, Crossjet, MDE-Düse, Schutzgasversorgung, Sensoraufnahme, Koaxialbeleuchtung, Seitliche Beleuchtung, Bifokalmodul und Multifokuselement, Einstellbarer Linienlaser, Schutzglasverschmutzungsüberwachung, LLK-Streulicht- und Kühlwassertemperaturüberwachung, Programmierbare Motorische Fokussierung (PMF) | Crossjet, kamera gözetimi, kaset modülü, koruyucu cam denetimi | 90° versiyonu, Crossjet, MDE meme, koruyucu gaz beslemesi, bifokal modül, kamera gözetimi, sensör sistemi arabirimi, ışıklandırma, kaset modülü, koruyucu cam denetimi, güç ölçüm kaseti, pilot lazer, dengeleme kaseti |
Tüm ürün çeşitlerinin teknik verilerini indirebilirsiniz.
BEO D25
BEO D25, portföydeki en küçük optiktir ve pals lazerli lazer kaynağı uygulamaları için çok uygundur. Dayanıklı yapısı 15g'ye kadar ivmelenmeye olanak sağlar.
Lazer: TruPulse
Lazer gücü: maks. 200 W
BEO D35
BEO D35 odaklama tertibatı, palslı veya cw katı hal lazerleri (fiber ve disk lazer) ile Kilowatt'lara varan güçte kaynak ve kesme işlemleri için kullanılır.
Lazer: TruDisk, TruPulse, TruFiber
Lazer gücü: maks. 4 kW
BEO D50
TRUMPF, yeni BEO D50 işleme optiğiyle, 8 kW'ye varan güçte kullanılabilen, sağlam ve kompakt bir optik geliştirmiştir. Crossjet fonksiyonu optimize edilmiş ve gaz akışı, su akışı ve sıcaklık takibi gibi yeni fonksiyonlar ile genişletilmiştir.
Lazer: TruDisk, TruPulse, TruFiber, TruDiode
Lazer gücü: maks. 8 kW
BEO D70
2. nesil dayanıklı BEO D70 odaklama tertibatı, yüksek çalışma mesafeleri ve düşük odak çapıyla, lazer kaynağında güçlü yanlarını ortaya koyar. Optik için opsiyonel çoklu odak elemanı ile gaz sızdırmayan kaynak dikişleri mümkün olmaktadır. Akıllı denetim fonksiyonları hem güvenliği hem de proses stabilitesini daha da artırır.
Lazer: TruDisk, TruFiber Multi-Mode, TruPulse
Lazer gücü: maks. 24 kW
BEO D70 döndürme optiği
Döndürme optiği BEO D70 odaklama tertibatı ve döndürme modülünden oluşmaktadır. Müşteri tarafından bağlanan tahrikle ve döndürme modülünün makine sistemine bağlanması ile döndürme optiği OEM için uygundur. Odaklanma tertibatının yapısına göre döndürme optiği 2D ve 3D işlemelerindeki kaynak için kullanılabilir.
Lazer: TruDisk (1030nm), TruFiber, TruDiode, TruPulse
Lazer gücü: 8kW'a kadar
CFO
CFO serisi denetimli odaklama tertibatlarında, su sıcaklığı ve koruyucu gaz akışı gibi, işlemle ilgili parametreler işlemin her anında kaydedilir. Koruyucu cam denetimi ile tamamlanmış olan bu işleme optiği, otomatik işlemlere özellikle uygundur. Çok sayıdaki opsiyon mevcuttur: Crossjet, MDE meme (metal buharı efekti), koruyucu gaz beslemesi, koruyucu cam denetlemesi, güç ölçüm kaseti veya dengeleme kaseti.
Lazer: TruDisk, TruDiode, TruFiber, TruPulseTruDiode, TruDisk
Lazer gücü: maks. 8 kW
RFO
Yüksek performanslı aynalı optik RFO, en düşük ısıl kaymaya yönelik bir optiktir. Yüksek lazer güçlerinde bile sabit, yeniden üretilebilir uygulama sonuçlarını mümkün kılar.
Lazer: TruDisk
Lazer gücü: 16 kW'a kadar
BEO halka odaklama tertibatı
Plastik malzemelerin eşzamanlı kaynaklanması için tasarlanmış halka odaklı odaklama tertibatı, verimliliği yüksek sistemlerde kullanım için son derece uygun. Halka çapı, BEO modüler yapı sisteminde yer alan bir modül sayesinde müşteriye özel olarak hesaplanır. Böylelikle parçanın ya da lazer ışınının hareket ettirilmesine gerek duyulmadan, radyal ya da aksiyel kaynak dikişleri gerçekleştirilebilir.
Lazer: TruDiode
Lazer gücü: < 1kW
TRUMPF, birçok işleme optiğinin yanı sıra bunlara uygun makinalar ve ışın kaynakları sunmaktadır. Bu sayede uygulamanız ve koşullarınıza göre her zaman doğru kombinasyona tek elden ulaşabilirsiniz. TRUMPF, ışın kaynakları alanında tüm endüstriyel lazerlere sahiptir. Uzmanlarımız ile birlikte üretim uygulamalarınıza her zaman en iyi çözümü sunuyor ve tercih edilen teknolojiden bağımsız olarak danışmanlık hizmeti veriyoruz.
Sunulan zengin seçenekler, çalışmalarınız için uygun bir odaklama optiği bulmanızı garanti eder. Ayrıca toz beslemeyle doğrudan metal şekillendirme veya çizgi formunda lazer spotları gibi özel seçenekler de sunulmaktadır.
D70 işleme optiği için çoklu odak özelliği, BrightLine Weld ile birlikte akışkan sızdırmayan kaynak dikişleri için yenilikçi çözümler sunar. Bu yöntemde lazer ışını, iş parçası üzerinde dört ışın noktasına bölünmektedir. Sonuç olarak daha dayanıklı kaynak, daha yüksek kaynak kalitesi, daha az gözenek, daha az sıçrama ve daha az çatlak elde edilmektedir. Aynı zamanda kaynak derinliği daha da artabilmektedir.
Lazer: TruDisk
Lazer gücü: 16kW'a kadar
Yönlendirme merceğinin motorla konumlandırılabilir olması, odak noktasının Z yönünde rahatça ayarlanabilmesine olanak sağlar. Değişiklikleri doğrudan TruControl lazer kumandası üzerinden uygulayabilir veya harici bir makina kumandası da kullanabilirsiniz. Bu sayede, odak noktasının sıkça değiştirilmesi gereken uygulamalarda ek iş yükünün oluşması da önlenir.
CCD kamera, işleme alanındaki prosesi denetler ve lazer proseslerinin rahatça ayarlanabilmesine olanak sağlar. Proses denetiminin temelini teşkil eder.
Hava perdesi, lazer ışınına dik açıyla seyreden bir sıkıştırılmış hava akımıdır. Kirleri ve sıçramaları toplar ve böylece koruyucu camın daha uzun süre dayanmasını sağlar. Optik daha sağlam olur ve lazerli işlem daha güvenilir şekilde gerçekleştirilir.
Kaynak sürecinizi daha verimli şekilde oluşturmak için, hava perdesine ek olarak MDE enjektöründen gelecek hava akımını da sürece dahil edin. Hava akımı, kaynaklama sırasında oluşan metal buharı birikimini ve dolayısıyla da malzeme içine uygulanan enerjiyi sabit bir seviyede tutar. Bu sayede kaynak derinliği stabilize edilerek, lazerle işlemenin hassas şekilde gerçekleştirilmesi sağlanır. Koruyucu camın daha uzun süreli kullanım ömrü, aynı zamanda maliyetlerinizi de düşürür.
Kaliteli kaynak sonuçlarının elde edilmesi için, koruyucu cam içine ayrı bir enjektörden uygulama yapılır. Bu sayede kaynak dikişi daha az oksitlenir. Farklı nozullar arasında seçim yapabilirsiniz: Perlatör nozul veya lineer nozul.
Ülkeye göre bu ürün yelpazesinde ve bu bilgilerde farklılıklar mevcut olabilir. Teknik, donanım, fiyat ve aksesuar seçeneklerinde değişiklik yapma hakkı saklıdır. Ürünün ülkenizde mevcut olup olmadığını öğrenmek için lütfen irtibat yetkiliniz ile yerinde görüşün.
Dipnotlar-
İstek üzerine diğer dalga boyları sağlanabilir.
-
İstek üzerine ilave optik konfigürasyonlar sağlanabilir.
