TruDisk는 용접, 절단 및 금속 표면 가공에 사용되는 고성능 고체 레이저입니다. TruDisk는 무엇보다 높은 출력과 최고의 빔 품질이 동시에 요구되는 작업에 적합합니다. 새로운 세대의 TruDisk 레이저는 상당히 콤팩트해진 설치 면적과 더욱 향상된 견고함을 특징으로 합니다. 이외에도 스마트한 내부 작동 방식을 가집니다. 레이저의 모든 중요한 파라미터를 모니터링하는 센서의 데이터 품질이 현저하게 개선되었습니다. 그 결과 새로운 TruDisk 레이저는 Condition Monitoring과 같은 미래의 인더스트리 4.0 서비스 산업에 최적으로 대비할 수 있게 되었습니다. 증가된 효율, 에너지 효율적인 새로운 펄스 기능 및 스마트한 에너지 관리 덕분에 TruDisk는 레이저의 모든 상태에서 경제적으로 작업합니다.
내장된 능동형 레이저 출력 조정기로 인해 안정적인 프로세스 뿐만 아니라 재현 가능한 결과도 제공합니다.
레이저 매질인 디스크는 TruDisk에서 2 mm·mrad 이하에서 우수한 빔 품질을 제공합니다.
특허받은 공진기 설계 덕분에 TruDisk는 고반사 재료를 가공할 수 있습니다.
여러 개의 에너지 절약 모드와 역률개선회로(PFC)는 전기 수요를 절감합니다.
BrightLine Weld를 사용하면 스패터 형성이 최소화될 뿐만 아니라 높은 품질의 용접 작업 결과물을 얻게 됩니다.
내장된 열교환기(기본)와 컴프레서 냉각 장치(옵션) 중 선택하시기 바랍니다.
고성능 레이저 TruDisk는 자동차 산업에서 파워트레인, 여기서는 래칫 휠 등과 같은 수많은 어플리케이션에 적합합니다. 여기서는 용접 결과의 정확도 및 재현성에 대한 요건이 특히 높습니다. 정확히 조절할 수 있으며 모니터링되는 레이저 출력 덕분에 디스크 레이저는 이러한 요건을 손 쉽게 충족시킵니다.
레이저 절단을 통해 거의 모든 정교하거나 복잡한 컨투어 형태가 툴 교환 없이 가능합니다. 에지는 매끈하고 거칠지 않으므로 추가 가공이 필요 없습니다. 이외에도 작은 열 영향부 덕분에 비틀림이 거의 생기지 않습니다. TruDisk는 많은 수의 시트 두께 및 재료 종류 뿐만 아니라 고반사 비철금속 조차도 절단합니다.
TruDisk 레이저는 프로그래밍이 가능한 초점 광학장치 PFO 3D등과 같은 초점 광학장치와 함께 빔 소스로서 스캐너 용접에 사용할 수 있습니다. 이러한 프로세스에서는 동작 가능한 미러가 레이저 빔을 컨트롤합니다. 각도 변경은 빔을 소재 위로 옮깁니다. 매우 역동적이며 정밀하게 용접할 수 있는 가공 영역이 생깁니다. 매우 신속한 미러의 흔들림 동작에 의해 비생산 시간이 거의 완전하게 사라지며 레이저 장비는 사용 가능한 제조시간의 거의 100% 동안 생산합니다.
레이저 하이브리드 용접은 최대 20 mm의 조인트 갭을 가지는 두꺼운 판재조차 연결할 수 있습니다. TruDisk는 다른 레이저에서 문제가 발생할 수도 있는 미러링에 대해 민감하지 않기 때문에 이러한 어플리케이션을 위해 매우 뛰어나게 적합합니다. 하이브리드 용접의 전형적인 어플리케이션 범위에는 자동차 제조, 선박 제조, 크레인 제조, 중공업 기계 제조, 건설 기계 및 기타 다양한 분야가 포함됩니다.
부품이 높은 온도, 압력, 마모 및 습기에 노출되어야 하는 경우 특수 재료를 사용해야만 합니다. 그러나 이때 전체 부품이 항상 해당 재료로 구성되어 있어야 하는 것은 아닙니다. 부하를 받는 영역의 모서리에 레이저 육성 용접으로 부착된 보호 층이 있으면 충분합니다. 예: 슈레더 디스크. 레이저는레이저 육성 용접에서 부품의 표면에 smelting bath를 생성한다. 노즐을 통해 금속 가루가 원하는 층 두께에 도달할 때까지 전체 범위에 공급됩니다.
레이저 육성 용접(LMD, Laser Metal Deposition) 시 레이저는 부품 표면에 melting bath를 생성합니다. 노즐을 통해 금속 가루가 자동으로 제공됩니다. 기존 본체 또는 전체 부품에 구조를 구성하는 서로 용접된 융합선이 생성됩니다. 여기에서는 레이저 육성 용접을 통해 스크루 컨베이어의 파이프 위에 단계적 적층이 이루어집니다. 다른 생산 프로세스에 비해서 레이저 육성 용접의 경우 구조 비율이 높으며 이로 인해서 프로세스 속도가 높습니다.
|
TruDisk 1000
제품 비교
|
TruDisk 2000
제품 비교
|
TruDisk 3000
제품 비교
|
TruDisk 3001
제품 비교
|
TruDisk 3001 P
제품 비교
|
TruDisk 3002
제품 비교
|
TruDisk 3006
제품 비교
|
TruDisk 4000
제품 비교
|
TruDisk 4001
제품 비교
|
TruDisk 4001 P
제품 비교
|
TruDisk 4002
제품 비교
|
TruDisk 4006
제품 비교
|
TruDisk 5000
제품 비교
|
TruDisk 5001
제품 비교
|
TruDisk 5002
제품 비교
|
TruDisk 5006
제품 비교
|
TruDisk 6000
제품 비교
|
새로운 제너레이션 TruDisk 6001
제품 비교
|
TruDisk 6001 P
제품 비교
|
TruDisk 6002
제품 비교
|
TruDisk 6006
제품 비교
|
TruDisk 8000
제품 비교
|
TruDisk 8001
제품 비교
|
TruDisk 8002
제품 비교
|
TruDisk 10001
제품 비교
|
TruDisk 12001
제품 비교
|
TruDisk 16001
제품 비교
|
TruDisk 20001
제품 비교
|
TruDisk 24001
제품 비교
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 레이저 변수 | |||||||||||||||||||||||||||||
| 레이저 출력 | 1000 W 1 | 2000 W 1 | 3000 W 1 | 3000 W 1 | 3000 W 1 | 3000 W 1 | 3000 W 1 | 4000 W 1 | 4000 W 1 | 4000 W 1 | 4000 W 1 | 4000 W 1 | 5000 W 1 | 5000 W 1 | 5000 W 1 | 5000 W 1 | 6000 W 1 | 6000 W 1 | 6000 W 1 | 6000 W 1 | 6000 W 1 | 8000 W 1 | 8000 W 1 | 8000 W 1 | 10000 W 1 | 12000 W 1 | 16000 W 1 | 20000 W 1 | 24000 W 1 |
| 정격출력에서 출력상수 | - | - | - | ± 1 % 능동적인 출력 제어 시 | - | ± 1 % 능동적인 출력 제어 시 | ± 1 % 능동적인 출력 제어 시 | - | ± 1 % 능동적인 출력 제어 시 | - | ± 1 % 능동적인 출력 제어 시 | - | - | ± 1 % 능동적인 출력 제어 시 | ± 1 % 능동적인 출력 제어 시 | ± 1 % 능동적인 출력 제어 시 | - | ± 1 % 능동적인 출력 제어 시 | - | ± 1 % 능동적인 출력 제어 시 | ± 1 % 능동적인 출력 제어 시 | - | - | - | - | - | - | - | - |
| 일정한 주변 온도에서 8 시간 이상 정격 출력 시 최대 출력상수 | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 2 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 2 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 2 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % |
| 연속적으로 세팅 가능한 출력 범위 | 60 W - 1000 W bei aktiver Leistungsregelung | 60 W - 2000 W bei aktiver Leistungsregelung | 80 W - 3000 W bei aktiver Leistungsregelung | 80 W - 3000 W 능동적인 출력 제어 시 | - | 80 W - 3000 W 능동적인 출력 제어 시 | 80 W - 3000 W 능동적인 출력 제어 시 | 80 W - 4000 W bei aktiver Leistungsregelung | 80 W - 4000 W 능동적인 출력 제어 시 | - | 80 W - 4000 W 능동적인 출력 제어 시 | 80 W - 4000 W bei aktiver Leistungsregelung | 100 W - 5000 W bei aktiver Leistungsregelung | 120 W - 5000 W 능동적인 출력 제어 시 | 120 W - 5000 W 능동적인 출력 제어 시 | 120 W - 5000 W 능동적인 출력 제어 시 | 120 W - 6000 W bei aktiver Leistungsregelung | 120 W - 6000 W 능동적인 출력 제어 시 | - | 120 W - 6000 W 능동적인 출력 제어 시 | 120 W - 6000 W 능동적인 출력 제어 시 | 160 W - 8000 W bei aktiver Leistungsregelung | 160 W - 8000 W bei aktiver Leistungsregelung | 160 W - 8000 W bei aktiver Leistungsregelung | 200 W - 10000 W bei aktiver Leistungsregelung | 240 W - 12000 W bei aktiver Leistungsregelung | 320 W - 16000 W bei aktiver Leistungsregelung | 400 W - 20000 W bei aktiver Leistungsregelung | 480 W - 24000 W bei aktiver Leistungsregelung |
| LLK로의 커플링에서의 빔 품질 | 2 mm▪mrad | 2 mm▪mrad | 2 mm▪mrad | 4 mm▪mrad | 4 mm▪mrad | 8 mm▪mrad | 25 mm▪mrad | 2 mm▪mrad | 4 mm▪mrad | 4 mm▪mrad | 8 mm▪mrad | 25 mm▪mrad | 2 mm▪mrad | 4 mm▪mrad | 8 mm▪mrad | 25 mm▪mrad | 2 mm▪mrad | 4 mm▪mrad | 4 mm▪mrad | 8 mm▪mrad | 25 mm▪mrad | 2 mm▪mrad | 4 mm▪mrad | 8 mm▪mrad | 4 mm▪mrad | 4 mm▪mrad | 4 mm▪mrad | 4 mm▪mrad | 4 mm▪mrad |
| LLK 뒤 디커플링에서의 수치 구경 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
| 파장 | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm |
| 레이저 광케이블 최소 직경 | 50 μm | 50 μm | 50 μm | 100 μm | 100 μm | 200 μm | 600 μm | 50 μm | 100 μm | 100 μm | 200 μm | 600 μm | 50 μm | 100 μm | 200 μm | 600 μm | 50 μm | 100 μm | 100 μm | 200 μm | 600 μm | 50 μm | 100 μm | 200 μm | 100 μm | 100 μm | 100 μm | 100 μm | 100 μm |
| 디자인 | |||||||||||||||||||||||||||||
| 폭 | 1175 mm | 1175 mm | 1175 mm | 1175 mm | 1175 mm | 1175 mm | 1175 mm | 1175 mm | 1175 mm | 1175 mm | 1175 mm | 1175 mm | 1175 mm | 1175 mm | 1175 mm | 1175 mm | 1620 mm | 1175 mm | 1175 mm | 1175 mm | 1175 mm | 1620 mm | 1175 mm | 1175 mm | 1620 mm | 1620 mm | 2150 mm | 2150 mm | 2150 mm |
| 높이 | 1430 mm | 1430 mm | 1430 mm | 1430 mm | 1430 mm | 1430 mm | 1430 mm | 1430 mm | 1430 mm | 1430 mm | 1430 mm | 1430 mm | 1430 mm | 1430 mm | 1430 mm | 1430 mm | 1475 mm | 1430 mm | 1430 mm | 1430 mm | 1430 mm | 1475 mm | 1430 mm | 1430 mm | 1475 mm | 1475 mm | 1600 mm | 1600 mm | 1600 mm |
| 깊이 | 725 mm | 725 mm | 725 mm | 725 mm | 725 mm | 725 mm | 725 mm | 725 mm | 725 mm | 725 mm | 725 mm | 725 mm | 725 mm | 725 mm | 725 mm | 725 mm | 920 mm | 725 mm | 725 mm | 725 mm | 725 mm | 920 mm | 725 mm | 725 mm | 920 mm | 920 mm | 1200 mm | 1200 mm | 1200 mm |
| 레이저 광케이블 최대 수량 | 2 | 2 | 2 | 2 | 1 | 2 | 2 | 2 | 2 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Extended 장치크기에서 레이저 광케이블 최대 수량 | 4 | 4 | 4 | 4 | - | 4 | 4 | 4 | 4 | - | 4 | 4 | 4 | 4 | 4 | 4 | - | 4 | - | 4 | 4 | - | 4 | 4 | - | - | - | - | - |
| 설치 | |||||||||||||||||||||||||||||
| 보호등급 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 |
| 주변 온도 | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 45 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 45 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 45 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C |
|
TruDisk 1000
|
TruDisk 2000
|
TruDisk 3000
|
TruDisk 3001
|
TruDisk 3001 P
|
TruDisk 3002
|
TruDisk 3006
|
TruDisk 4000
|
TruDisk 4001
|
TruDisk 4001 P
|
TruDisk 4002
|
TruDisk 4006
|
TruDisk 5000
|
TruDisk 5001
|
TruDisk 5002
|
TruDisk 5006
|
TruDisk 6000
|
새로운 제너레이션 TruDisk 6001
|
TruDisk 6001 P
|
TruDisk 6002
|
TruDisk 6006
|
TruDisk 8000
|
TruDisk 8001
|
TruDisk 8002
|
TruDisk 10001
|
TruDisk 12001
|
TruDisk 16001
|
TruDisk 20001
|
TruDisk 24001
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 레이저 변수 | |||||||||||||||||||||||||||||
| 레이저 출력 | 1000 W 1 | 2000 W 1 | 3000 W 1 | 3000 W 1 | 3000 W 1 | 3000 W 1 | 3000 W 1 | 4000 W 1 | 4000 W 1 | 4000 W 1 | 4000 W 1 | 4000 W 1 | 5000 W 1 | 5000 W 1 | 5000 W 1 | 5000 W 1 | 6000 W 1 | 6000 W 1 | 6000 W 1 | 6000 W 1 | 6000 W 1 | 8000 W 1 | 8000 W 1 | 8000 W 1 | 10000 W 1 | 12000 W 1 | 16000 W 1 | 20000 W 1 | 24000 W 1 |
| 정격출력에서 출력상수 | - | - | - | ± 1 % 능동적인 출력 제어 시 | - | ± 1 % 능동적인 출력 제어 시 | ± 1 % 능동적인 출력 제어 시 | - | ± 1 % 능동적인 출력 제어 시 | - | ± 1 % 능동적인 출력 제어 시 | - | - | ± 1 % 능동적인 출력 제어 시 | ± 1 % 능동적인 출력 제어 시 | ± 1 % 능동적인 출력 제어 시 | - | ± 1 % 능동적인 출력 제어 시 | - | ± 1 % 능동적인 출력 제어 시 | ± 1 % 능동적인 출력 제어 시 | - | - | - | - | - | - | - | - |
| 일정한 주변 온도에서 8 시간 이상 정격 출력 시 최대 출력상수 | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 2 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 2 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 2 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % |
| 연속적으로 세팅 가능한 출력 범위 | 60 W - 1000 W bei aktiver Leistungsregelung | 60 W - 2000 W bei aktiver Leistungsregelung | 80 W - 3000 W bei aktiver Leistungsregelung | 80 W - 3000 W 능동적인 출력 제어 시 | - | 80 W - 3000 W 능동적인 출력 제어 시 | 80 W - 3000 W 능동적인 출력 제어 시 | 80 W - 4000 W bei aktiver Leistungsregelung | 80 W - 4000 W 능동적인 출력 제어 시 | - | 80 W - 4000 W 능동적인 출력 제어 시 | 80 W - 4000 W bei aktiver Leistungsregelung | 100 W - 5000 W bei aktiver Leistungsregelung | 120 W - 5000 W 능동적인 출력 제어 시 | 120 W - 5000 W 능동적인 출력 제어 시 | 120 W - 5000 W 능동적인 출력 제어 시 | 120 W - 6000 W bei aktiver Leistungsregelung | 120 W - 6000 W 능동적인 출력 제어 시 | - | 120 W - 6000 W 능동적인 출력 제어 시 | 120 W - 6000 W 능동적인 출력 제어 시 | 160 W - 8000 W bei aktiver Leistungsregelung | 160 W - 8000 W bei aktiver Leistungsregelung | 160 W - 8000 W bei aktiver Leistungsregelung | 200 W - 10000 W bei aktiver Leistungsregelung | 240 W - 12000 W bei aktiver Leistungsregelung | 320 W - 16000 W bei aktiver Leistungsregelung | 400 W - 20000 W bei aktiver Leistungsregelung | 480 W - 24000 W bei aktiver Leistungsregelung |
| LLK로의 커플링에서의 빔 품질 | 2 mm▪mrad | 2 mm▪mrad | 2 mm▪mrad | 4 mm▪mrad | 4 mm▪mrad | 8 mm▪mrad | 25 mm▪mrad | 2 mm▪mrad | 4 mm▪mrad | 4 mm▪mrad | 8 mm▪mrad | 25 mm▪mrad | 2 mm▪mrad | 4 mm▪mrad | 8 mm▪mrad | 25 mm▪mrad | 2 mm▪mrad | 4 mm▪mrad | 4 mm▪mrad | 8 mm▪mrad | 25 mm▪mrad | 2 mm▪mrad | 4 mm▪mrad | 8 mm▪mrad | 4 mm▪mrad | 4 mm▪mrad | 4 mm▪mrad | 4 mm▪mrad | 4 mm▪mrad |
| LLK 뒤 디커플링에서의 수치 구경 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
| 파장 | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm | 1030 nm |
| 레이저 광케이블 최소 직경 | 50 μm | 50 μm | 50 μm | 100 μm | 100 μm | 200 μm | 600 μm | 50 μm | 100 μm | 100 μm | 200 μm | 600 μm | 50 μm | 100 μm | 200 μm | 600 μm | 50 μm | 100 μm | 100 μm | 200 μm | 600 μm | 50 μm | 100 μm | 200 μm | 100 μm | 100 μm | 100 μm | 100 μm | 100 μm |
| 디자인 | |||||||||||||||||||||||||||||
| 폭 | 1175 mm | 1175 mm | 1175 mm | 1175 mm | 1175 mm | 1175 mm | 1175 mm | 1175 mm | 1175 mm | 1175 mm | 1175 mm | 1175 mm | 1175 mm | 1175 mm | 1175 mm | 1175 mm | 1620 mm | 1175 mm | 1175 mm | 1175 mm | 1175 mm | 1620 mm | 1175 mm | 1175 mm | 1620 mm | 1620 mm | 2150 mm | 2150 mm | 2150 mm |
| 높이 | 1430 mm | 1430 mm | 1430 mm | 1430 mm | 1430 mm | 1430 mm | 1430 mm | 1430 mm | 1430 mm | 1430 mm | 1430 mm | 1430 mm | 1430 mm | 1430 mm | 1430 mm | 1430 mm | 1475 mm | 1430 mm | 1430 mm | 1430 mm | 1430 mm | 1475 mm | 1430 mm | 1430 mm | 1475 mm | 1475 mm | 1600 mm | 1600 mm | 1600 mm |
| 깊이 | 725 mm | 725 mm | 725 mm | 725 mm | 725 mm | 725 mm | 725 mm | 725 mm | 725 mm | 725 mm | 725 mm | 725 mm | 725 mm | 725 mm | 725 mm | 725 mm | 920 mm | 725 mm | 725 mm | 725 mm | 725 mm | 920 mm | 725 mm | 725 mm | 920 mm | 920 mm | 1200 mm | 1200 mm | 1200 mm |
| 레이저 광케이블 최대 수량 | 2 | 2 | 2 | 2 | 1 | 2 | 2 | 2 | 2 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Extended 장치크기에서 레이저 광케이블 최대 수량 | 4 | 4 | 4 | 4 | - | 4 | 4 | 4 | 4 | - | 4 | 4 | 4 | 4 | 4 | 4 | - | 4 | - | 4 | 4 | - | 4 | 4 | - | - | - | - | - |
| 설치 | |||||||||||||||||||||||||||||
| 보호등급 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 |
| 주변 온도 | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 45 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 45 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 45 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C | 10 °C - 50 °C |
모든 제품군에 대한 기술 데이터 다운로드
TruControl은 TRUMPF 고체 레이저를 신속하면서 간편하게 운전할 수 있는 컨트롤 소프트웨어입니다. 펄스 형태를 귀사의 어플리케이션에 맞춰 개별적으로 프로그래밍하시기 바랍니다. 레이저 출력은 실시간으로 프로세스 결과의 최고 재현성을 위해 제어됩니다. 고객이 생산한 제품의 이전 몇년간의 중요한 데이터를 추적할 수 있는 옵션 소프트웨어인 모듈 데이터 스토어는 품질에 관련된 모든 데이터를 표시합니다.
외부 제어 시스템이 있는 경우 TruControl은 이 시스템과 모든 접근 가능한 인터페이스를 통해 소통합니다. 입력은 조작 패널의 터치 스크린 또는 패널 컴퓨터를 통해 이루어집니다. 이더넷을 통해 레이저를 네트워크와 연결하고 여러 대의 PC와 연결합니다.
TRUMPF를 통해서 고체 레이저를 설치 및 가동 상황에 맞춰 유연하게 조정할 수 있습니다. 이는 모든 빔 가이드 컴포넌트와 구동에 적용됩니다. 냉각수 공급에서도 다양한 옵션이 있습니다. 서로 다른 광학장치를 위한 인터페이스가 이미 제공되어 있습니다. 비용 절감을 위해 빔 소스를 여러 워크 스테이션에 동시에 공급할 수 있습니다. TRUMPF 원격 서비스는 장비의 가용성을 보장하기 위해 언제 어디서나 귀하를 지원합니다.
레이저를 사용해서 유연하게 기획할 수 있도록 하기 위해서 고객에게 폭 넓은 빔 가이드 옵션을 제공합니다. 플러그 & 플레이를 통해서 레이저 광케이블을 다양한 워크 스테이션에 간단하게 연결할 수 있습니다. 이때 fiber 출력부의 수는 6개까지 선택할 수 있습니다. 레이저 출력은 유연하게 출력단에 분배될 수 있습니다. 여러 워크스테이션에서 동시에 레이저 출력을 나누어 작업하거나, 전체 레이저 출력으로 순서대로 작업할 수 있습니다. 모듈식 구조 덕분에 레이저 출력뿐 아니라 출력단 수량을 현장에서 언제라도 추가 장착할 수 있습니다.
수동 컨트롤 시스템 대신에 TruDisk의 출력을 실시간으로 컨트롤할 수 있습니다. 능동 레이저 출력 제어 기능은 +/- 1%의 편차로 레이저 출력을 안정화시키고 주변 영향과는 무관하게 공정을 일정하게 유지합니다. 이를 통해서 시장에서 최고의 출력 안전성을 레이저의 전체 수명 기간동안 누릴 수 있습니다.
BrightLine Weld 옵션을 사용하여 스패터가 거의 형성되지 않는 레이저 용접 및 최고의 용접 품질을 확보하십시오. 뚜렷하게 증가한 이송 속도로 귀하의 생산성을 현저하게 높이거나 에너지 비용을 최대 40%까지 낮출 수 있습니다. 이러한 방식으로 추가 가공 소요를 줄여 귀하의 기계 가동 중단 시간 및 운영 비용을 줄일 수 있습니다.
귀사의 기계 또는 제조 라인과 TruDisk 레이저의 통합을 위해 인터페이스가 중요합니다. 따라서 TRUMPF 고체 레이저는 모든 통상적 필드 버스 시스템을 위한 인터페이스를 제공합니다. 또한 다음의 인터페이스가 제공됩니다: 실시간 인터페이스, 병렬 디지털 I/O, 공정 센서를 위한 인터페이스, OPC UA 소프트웨어 인터페이스, 아날로그 입력 카드, 지능형 TRUMPF 광학장치를 위한 인터페이스(모니터링 초점 광학장치, PFO).
고유의 인터페이스를 통해 지능형 광학 장치를 귀사의 레이저와 동기화시키시기 바랍니다. 이를 통해 이 장치는 초점 광학 장치인 모니터링 초점 광학장치(CFO) 또는 스캐너 광학장치 PFO를 귀사의 목적에 따라 최적으로 이용할 수 있습니다. 가공 광학장치는 레이저 컨트롤 시스템에서 편리하게 프로그래밍됩니다. PC 또는 제어 시스템이 추가로 필요하지 않습니다.
고장이 난 경우 TRUMPF 서비스 전문가는 안전한 무선 연결을 통해 TruFiber의 레이저에 능동적으로 접근할 수 있습니다. 그러므로 대부분의 경우에 장애는 바로 해결되거나 레이저 구성의 변경을 통해 대체 부품의 투입 시까지 생산을 계속할 수 있습니다. 이를 통해 고객에게 최대 가용성을 제공합니다.
레이저 네트워크에서 하나 또는 여러 개의 레이저를 각기 여섯 개까지의 툴 워크 스테이션과 연결할 수 있습니다. 이때 레이저는 출력을 여러 스테이션으로 나누거나 최대 출력을 번갈아 가면서 제공합니다. 이는 용접 또는 절단처럼 서로 다른 어플리케이션 조차도 조합할 수 있도록 합니다.
통합된 컴프레서 냉각장치 옵션을 통해 냉각수의 최대 피드 온도를 38°C까지 올릴 수 있으며, 이로 인해 다른 외부 레이저 냉각장치를 필요로 하지 않습니다. 통합형 컴프레서 냉각장치를 포함하고도 설치 면적이 증가하지 않기 때문에 설치 공간을 절약할 수 있습니다. TruControl을 통해 간편한 냉각 장치 제어 및 모니터링이 가능합니다. 또한 이를 통해 전체 냉각 장치 또는 냉각수 회로를 빠르고 유연하게 교체할 수 있습니다.
가공 광학장치 및 레이저 광케이블은 간단하며 편리하게 레이저의 냉각수를 통해 냉각될 수 있습니다. 이를 통해 별도의 냉각 장치가 필요합니다.
TRUMPF 센서를 통해 항상 효율적이면서 경제적으로 생산하시기 바랍니다. 센서 제품, VisionLine, CalibrationLine 또는 내장된 고온계는 레이저 생산의 전체 과정을 모니터링하여 공정 신뢰성에 중요한 기여를 함으로써 안정적인 프로세스를 보장합니다. 가공은 측정 도중에도 방해 받지 않으면서 계속 진행됩니다. 이로 인해 중단없이 가공할 수 있습니다. 이는 소중한 생산 시간을 절약합니다.
TRUMPF 영상처리 장치 VisionLine은 부품의 특징을 인식하여 항상 올바른 부위에서 용접할 수 있도록 합니다.
TRUMPF 보정 툴인 CalibrationLine은 정기적으로, 개별적으로 지정 가능한 초점 위치의 간격 및 소재에 가해지는 레이저 출력을 보정합니다.
센서가 용접 틈을 검출하고 용접 프로세스 도중 용접 위치를 제어합니다.
TRUMPF 온도 제어는 플라스틱 용접 시 시각적으로 품질이 높은 결과를 보장합니다.
TRUMPF 용입 깊이 모니터링은 프로세스가 사전 설정된 용입 깊이를 이탈한 경우 사용자에게 경고합니다.
당사의 레이저와 레이저 설비는 한쌍입니다. 모든 빔 소스는 TRUMPF 레이저 설비의 요건에 최적화되어 있습니다. 다양한 버전 및 옵션 중에서 선택하시기 바랍니다. 귀사의 작업에 적합한 설비를 획득하시기 바랍니다. 물론 당사 레이저를 귀사의 제조 라인에 직접 통합하는 것 역시 가능합니다.
TRUMPF는 레이저부터 소재까지 빔 가이드에 필요한 모든 컴포넌트를 제공합니다. 수년 동안 산업 현장에서 정밀함과 신뢰성을 입증한 다양한 초점 광학장치 역시 제공됩니다. 광학장치는 단독으로 사용할 수 있을 뿐만 아니라 전체 제조 라인에도 쉽게 통합됩니다. 모듈식 구조를 통해 광학장치는 레이저 타입뿐 아니라 다양한 가공 상황에 따라 지속적으로 조정될 수 있습니다.
용접, 절단, 제거, 가열 또는 보링: TRUMPF의 견고한 초점 광학장치를 통해 고품질의 공정 결과에 도달할 수 있습니다!

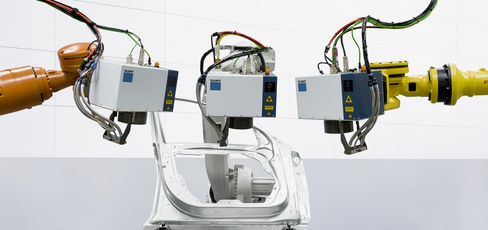

원격 가공에 이상적으로 적합한 광학장치
국가에 따라 이 제품 분류 및 기재 사항이 다를 수 있습니다. 기술, 사양, 가격 및 액세서리 제공 품목이 변경될 수 있습니다. 제품이 귀하의 국가에서 사용 가능한지에 대한 여부는 현지 담당자에게 문의하십시오.
