TruBend 7050
TruBend 7050
Biegemaschinen

TruBend Serie 7000

Ergonomische Highspeed-Maschine

TruBend Serie 7000, ergonomische Highspeed-Maschine
TruBend Serie 7000, ergonomische Highspeed-Maschine
Biegemaschinen

TruBend Serie 7000

Ergonomische Highspeed-Maschine

- / -
Ergonomische Highspeed-Maschine

Die TruBend Serie 7000 ist ein Musterbeispiel für das perfekte Zusammenspiel von Mensch und Maschine. Platzsparend für jede Fertigung biegt die ergonomische Highspeed-Maschine kleine und mittelgroße Teile unter besten Arbeitsbedingungen. Neben der hohen Ergonomie und Bedienerfreundlichkeit erreichen Sie dank direktem Antrieb und unserem automatischem Winkelmesssystem hohen Output in sehr guter Qualität. Die Bedienung im Sitzen oder Stehen ist angenehm für den Bediener und der Rüstvorgang ist dank BendGuard Automatic zudem extrem schnell und sicher.

Hoher Output in bester Qualität

Mit unserer Highspeed-Maschine biegen Sie kleine und mittelgroße Teile platzsparend, ergonomisch und hochproduktiv.

Sicher und schnell

Arbeiten Sie gleichzeitig schnell und sicher, denn durch eine CNC-Steuerung bewegt sich der BendGuard Automatic selbstständig auf die Höhe der gerüsteten Werkzeuge.

Durchdachtes Raumwunder

Mit ihrer geringen Aufstellfläche passt die kompakte TruBend Serie 7000 in jede Fertigung und lässt sich sogar per Gabelstapler transportieren.

Bequem zu bedienen

Der Bediener arbeitet ergonomisch mit einer Steh- und Sitzhilfe, den Auflagetisch stellt er individuell ein.

Das Maschinenkonzept der TruBend Serie 7000
Biegen von 6mm Baustahl
Das Handrad der TruBend Serie 7000
Das Ergonomiekonzept der TruBend Serie 7000
Das Hinteranschlagsystem der TruBend Serie 7000
- / -
TruBend Serie 7000, ergonomisch arbeiten

Ergonomisch arbeiten – Bei der TruBend Serie 7000 hat Ergonomie einen besonders hohen Stellenwert. Als erste Biegemaschine erhielt sie dafür ein Ergonomie-Zertifikat.

TruBend Serie 7000, Kleinteil

Die Biegewinkel stimmen zuverlässig ab dem ersten Teil.

TruBend Serie 7000, Dickblechteil

Teile bis zu einer Länge von 150 mm biegt die TruBend Serie 7000 in gewohnter Qualität. Mit ihrer höheren Presskraft biegt die TruBend 7050 auch entsprechend dickere Blechteile.

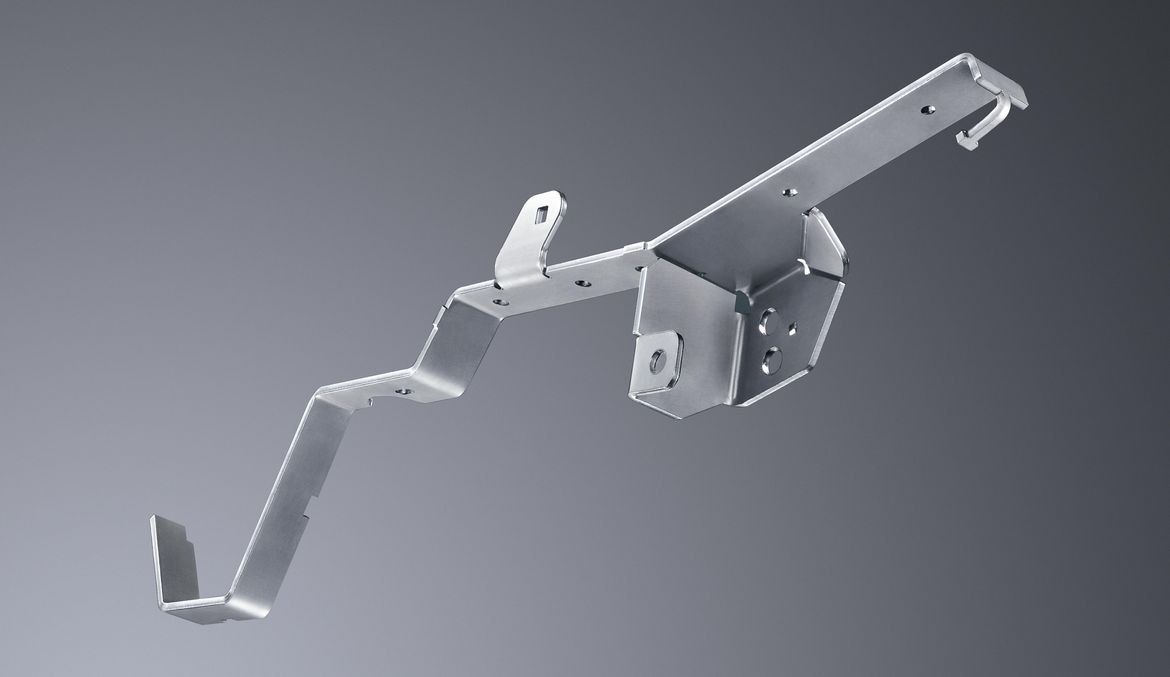

Anwendung Biegemaschine

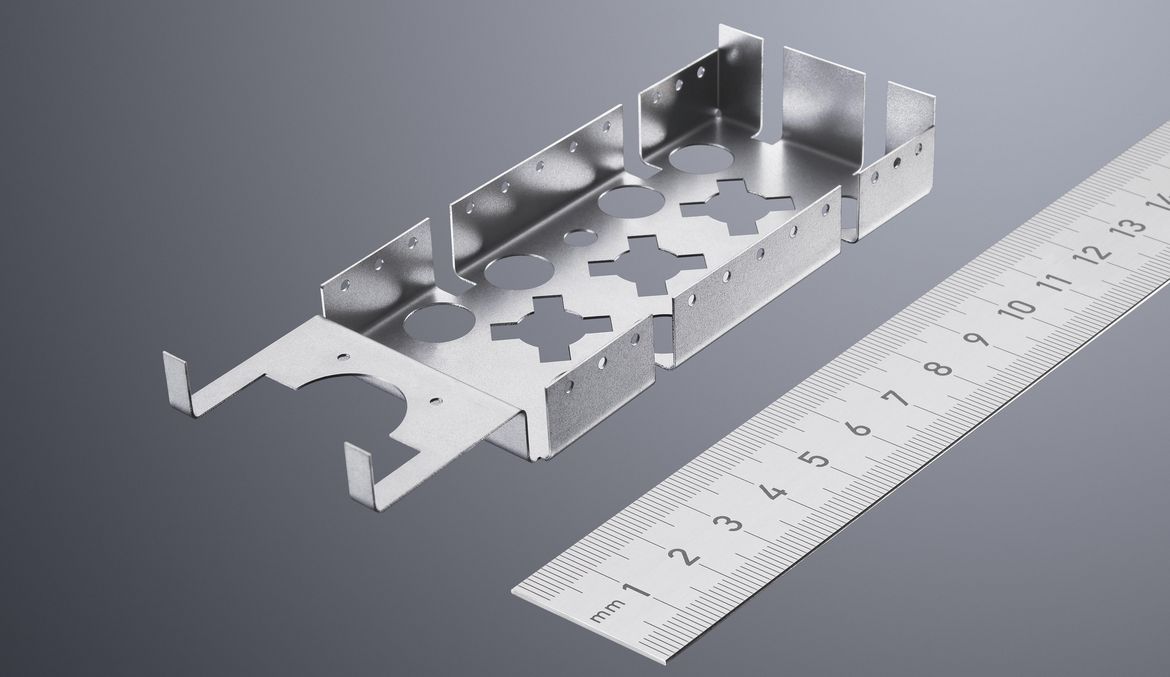

Die TruBend Serie 7000 biegt auch kleinste Teile.

Anwendung Biegemaschine

Kleine, präzise Kantungen sind für die TruBend Serie 7000 kein Problem

Anwendung Biegemaschine

Auch Biegungen mit kurzen Schenkeln können Sie auf der TruBend Serie 7000 fertigen.

Anwendung Biegemaschine

Bearbeiten Sie mit der TruBend Serie 7000 kleine Bauteile hochproduktiv und schnell.

- / -
TruBend 7036
TruBend 7050
Presskraft 360 kN 500 kN
Biegelänge 1020 mm 1530 mm
Freier Ständerdurchgang 932 mm 1305 mm
Nutzbare Einbauhöhe 295 mm 385 mm
Ausladung 150 mm 250 mm
Steuerungstyp TASC 6000
Bedienoberfläche Touch Steuerung Touchpoint TruBend
Max. Arbeitsgeschwindigkeit 25 mm/s
Eilgeschwindigkeit 220 mm/s
Abmessungen
Länge 1805 mm
Breite 1330 mm
Höhe 2380 mm
Maße, Gewichte
Länge 2420 mm
Breite 1805 mm
Höhe 2580 mm
PDF <1MB
Technisches Datenblatt

Die technischen Daten aller Produktvarianten als Download.

Zahlreiche Funktionen machen die Arbeit mit der TruBend Serie 7000 noch sicherer, einfacher, ergonomischer und produktiver.

Ergonomie

Konsequent ergonomisch

Geht es dem Bieger gut, läuft der Biegeprozess gut: Als erste Biegemaschine erhielt die TruBend Serie 7000 ein Ergonomie-Zertifikat. Der Bediener arbeitet bequem mit einer Steh- und Sitzhilfe und stellt den Auflagetisch individuell ein. Die Sitz- und Stehhilfe sowie die schwenkbare Steuerung schonen die Wirbelsäule. Eine LED-Beleuchtung garantiert beste Sichtverhältnisse im Arbeitsraum.

TruBend Serie 7000, Fußablage
Fußablage

Der Bediener löst den Druckbalken der TruBend Serie 7000 durch einen Fußtaster aus. Um diesen optimal zugänglich zu machen, befindet er sich auf einer schwenkbaren und höhenverstellbaren Fußauflage.

TruBend Serie 7000, Arbeitsraumbeleuchtung
Arbeitsraumbeleuchtung vorne

LED-Technologie beleuchtet die Prozesszone, ohne Wärme auf den Bediener abzustrahlen.

TruBend Serie 7000, Schwenkbare Steuerung
Schwenkbare Steuerung

Die Steuerung lässt sich auf die optimale Neigung für stehende und sitzende Bedienung einstellen. Reflexionen und Spiegelungen werden so vermieden.

TruBend Serie 7000, Steh- und Sitzhilfe
Steh- und Sitzhilfe

Stehend oder sitzend hat der Bediener stets ein ergonomisch ausgewogenes Arbeitsumfeld.

TruBend Serie 7000, ergonomisch arbeiten
Komfortauflagetisch

Noch mehr Komfort: Je nach Höhe der Unterwerkzeuge und Geometrie des Biegeteils passt der Bediener die Armauflageflächen seiner Sitzhaltung an.

Zwei Dokumentablagen

Die Dokumentenablage dient zur Aufbewahrung von Zeichnungen und Fertigungsunterlagen.

Ablagekonsolen

Dank der ergonomischen Ablagekonsole haben Sie stets Zugriff auf Werkzeuge, Platinen oder persönliche Gegenstände.

Präzision und Produktivität

TruBend Serie 7000, Hinteranschlag
Hinteranschlag

Der 6-Achs-Hinteranschlag sorgt für die exakte Positionierung Ihrer Bauteile.

ACB Wireless – ein taktiles Verfahren

Das bedienerfreundliche System ACB Wireless misst und korrigiert Winkel mithilfe von zwei Tastscheiben, die im Oberwerkzeug integriert sind. Während des Biegens berühren diese Tastscheiben die Innenseite Ihres Biegeteils. Dabei messen sie zusammen mit Sensoren den exakten Winkel elektronisch und stellen sicher, dass er perfekt wird. Steuerung und Winkelmesssystem kommunizieren dabei kabellos.

TruBend Serie 1000, BendGuard
BendGuard und BendGuard Automatic

Die Sicherheitseinrichtung BendGuard überwacht den Bereich unterhalb des Oberwerkzeugs durch ein Lichtfeld. Dank BendGuard Automatic gehört außerdem das manuelle Einstellen der Sicherheitseinrichtung der Vergangenheit ein. Mithilfe der CNC-Steuerung bewegt sich das BendGuard von selbst auf die Höhe der gerüsteten Werkzeuge. Sie sparen die sonst üblichen Handgriffe sowie wertvolle Rüstzeit, arbeiten sicher und fehlerfrei.

Touchpoint-Steuerung

Touchpoint TruBend ist die einfache Schnittstelle für die Bedienung Ihrer Biegemaschine. Die Navigation folgt einer intuitiven Logik. Die Ansichten sind aufs Wesentliche reduziert, realitätsgetreue 3D-Visualisierungen mit Kollisionsprüfung erleichtern die Bearbeitung. So gelingt für jede Applikation die passende Lösung – von einfachen bis komplexen Bauteilen. Die integrierte Hilfe erleichtert zudem die Bedienung der Maschine, sie ist aufrufbar über eine Zwei-Finger-Bedienung und durch einfache Gesten wie Wischen.

Durchdachtes Raumwunder

Klein und kompakt: Mit ihrer geringen Aufstellfläche passt die TruBend Serie 7000 in jede Fertigung und lässt sich per Gabelstapler transportieren. Beim Biegen von Klein- und Kleinstteilen ist die Maschine eine große Hilfe: Dank der Geometrie des Anschlagfingers positionieren Sie auch Teile mit sehr kurzen Schenkeln einfach und kollisionsfrei.

2D-Code-Scanner

Automatisch zum richtigen Programm: Mit dem 2D-Code-Scanner rufen Sie im Handumdrehen das richtige Biegeprogramm auf. Der Scanner, der mit der Maschine verbunden ist, liest einen Strichcode oder Data-Matrix-Code vom Papier ab und lädt automatisch das Programm. Das erspart Ihnen Eingabe- und Suchaufwand.

Automatische Werkzeugklemmung

Die Werkzeuge werden per Knopfdruck geklemmt.

TruTops Boost

Programmieren Sie intelligent Ihre Biegemaschinen mit TruTops Boost, der All-in-One-Lösung für die 3D-Konstruktion. Viele Automatismen ersparen Ihnen zeitaufwendige Routinevorgänge. Sie profitieren darüber hinaus von umfangreichen Regelwerken mit dem gesammelten technischen Know-How von TRUMPF.

TecZone Bend

TecZone Bend ist die schnellste und einfachste Programmierung für Biegemaschinen und eine enorme Unterstützung für jeden Bediener. Programmieren Sie damit wahlweise an der Maschine oder offline im Büro und wechseln Sie nahtlos zwischen beiden Welten hin und her. Die TRUMPF Software erstellt auf Basis von 2D- und 3D-Daten automatisch Programmvorschläge inklusive NC-Codes. Sekundenschnell berechnet sie Ihre Biegeprogramme – inklusive Echtzeit-Kollisionskontrolle, Auflösen von Baugruppen, Verwalten von Rüstplänen und vielem mehr. Das Priorisieren von Werkzeugen reduziert den Arbeitsaufwand und erhöht die produktive Einsatzzeit Ihrer Maschine.

Software Prozesskreis

Software

Das umfangreiche TruTops Software-Portfolio unterstützt Sie über den gesamten Fertigungsprozess hinweg. Steuern Sie einfach und gezielt Ihren betrieblichen Ablauf von der Verwaltung Ihrer Kundenaufträge und Einkaufsprozesse bis zur Auslieferung des gefertigten Teils. Dank direkter Kopplung mit der Maschinensteuerung haben Sie den Status Ihrer Aufträge dabei jederzeit im Blick.

Biegewerkzeuge Standard
Standardwerkzeuge

Mehr als 150 Ober- und Unterwerkzeugtypen stehen Ihnen für Ihr individuelles Sortiment zur Auswahl. Sie können die Werkzeuge als Satz oder einzeln bestellen.

Leichtbau-Biegewerkzeuge
Leichtbauwerkzeuge

Bis zur Werkzeuglänge von 300 mm sind Leichtbauwerkzeuge mit einer Gewichtsersparnis von über 30 % standardmäßig mit dem Safety-Click ausgestattet. Das reduziert die Rüstzeit und entlastet den Bediener.

ZN-Werkzeuge

Bei der Bearbeitung von verzinkten Blechen kann es schon nach wenigen Biegungen zu Zinkablagerungen an der Matrize und damit zu Kaltverschweißungen kommen. Abdrücke im Bauteil und Ungenauigkeit sind die Folge. Das lässt sich mit den beschichteten TRUMPF Biegewerkzeugen LASERdur ZN vermeiden. Die kombinieren eine hohe Oberflächenhärte mit hervorragenden Gleiteigenschaften, sind korrosionsbeständig und benötigen keinen Reinigungsaufwand.

Sonderwerkzeug

Bei besonderen Anforderungen entwickelt TRUMPF Ihre ganz individuelle Werkzeuglösung. Um Ihre Teilequalität sicherzustellen, testen wir die Werkzeuge bereits im Vorfeld mit Ihrem speziellen Material und erstellen erste Musterteile.

Je nach Land sind Abweichungen von diesem Produktsortiment und von diesen Angaben möglich. Änderungen in Technik, Ausstattung, Preis und Zubehörangebot sind vorbehalten. Bitte setzen Sie sich mit Ihrem Ansprechpartner vor Ort in Verbindung, um zu erfahren, ob das Produkt in Ihrem Land verfügbar ist.
